AKi 4-th

AKi 4-th

Tomkapsling

AKi 4-th

Produktnummer: 74790401 | Dimensioner: 300 x 600 x 209 mm

E-nummer: 2501669

Tomkapsling, med skyddsklass IP65, Polykarbonat, U_i=690V AC, U_i=1000V DC, Inre fästpunkter, För installation i industri miljö och skyddad utomhusinstallation

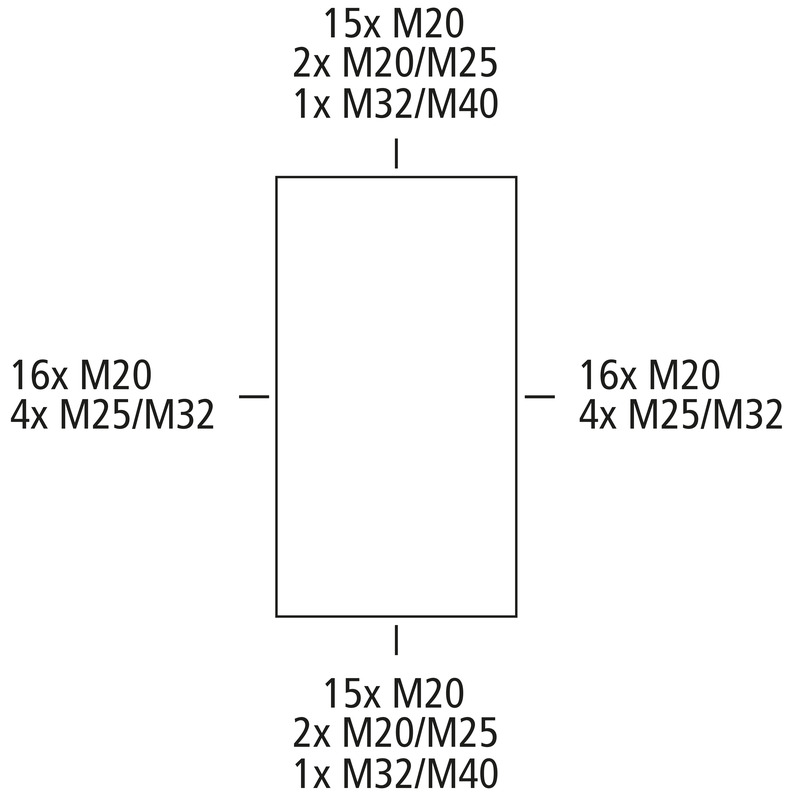

Kapsling: Polykarbonat, Lock: Polykarbonat, transparent, Demonterbara membran, M20/M25/M32/M40, (76 Sida)

Inkl.:
10 Dubbeltätningsmembran IP66 M20 Tätningsdiameter 7 - 12 mm, 2 Dubbeltätningsmembran IP66 M25 Tätningsdiameter 9 - 16 mm, 2 Dubbeltätningsmembran M32 Tätningsdiameter 14 - 21 mm, 1 Dubbeltätningsmembran IP66 M40 Tätningsdiameter 19 - 28 mm

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
Nominell isolationsspänning DC	1000 V
Skyddsklass	II
Skyddstyp	IP65
UL Type Rating	i.u.

Färger

Färg överdel	transparent

Mått

Bredd	300 mm
Längd	600 mm
Höjd	209 mm
Vikt	3.49 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V2
Glödtrådstest enligt EN 60695-2-11	960 °C

Mekaniska egenskaper (AG)

Monteringstyp	Vägg-/takmontering
Slagtålighet	IK08
förseglingsbar	ja
Omslagsskruvens vridmoment	1.2 Nm
Staplingsbar	ja
Typ av överdel	Skydd
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902885121
Packing Unit Code	CT
ETIM Class	EC000261
Tulltariffnummer	85389099

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat
Material tätning	Polyuretan
Material omslagsskruv	Polyamid, glasfiberförstärkt

Ladda ned datablad

Ladda ned datablad

Måttblad

Måttritning	pdf (249 KB)
Måttritning	dxf (5 MB)
Måttritning	dwg (749 KB)
Måttritning	jpg (1 MB)

Certifikat

CE Deklaration DE/EN/FR	pdf (81 KB)
UKCA Deklaration EN	pdf (49 KB)
CE Deklaration DE/EN/PL	pdf (87 KB)
