AKi 3-th

AKi 3-th

Tomkapsling

AKi 3-th

Produktnummer: 74790301 | Dimensioner: 300 x 450 x 209 mm

E-nummer: 2501665

Tomkapsling, med skyddsklass IP65, Polykarbonat, U_i=690V AC, U_i=1000V DC, Inre fästpunkter, För installation i industri miljö och skyddad utomhusinstallation

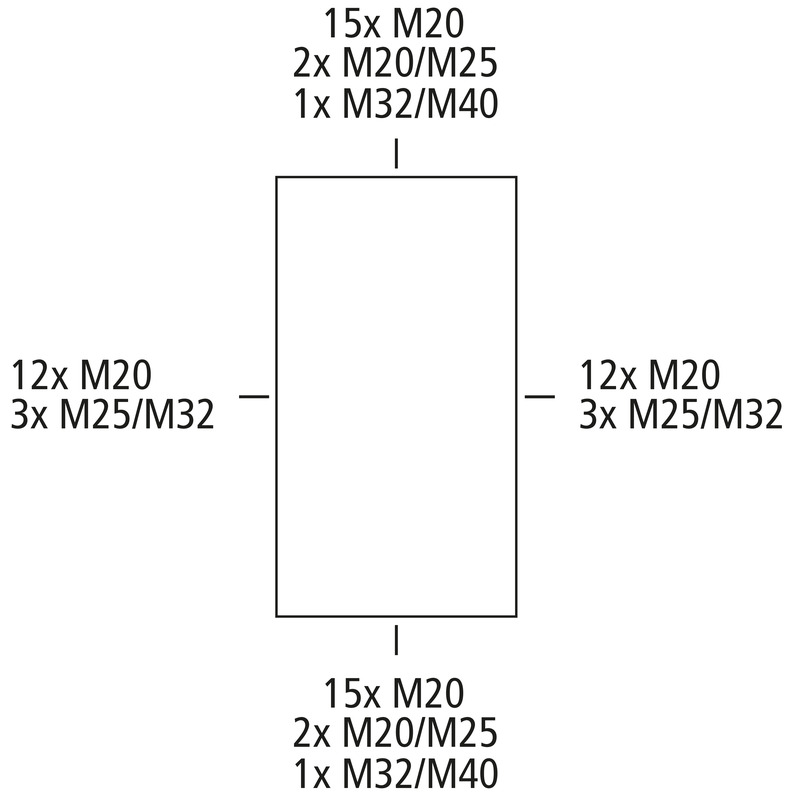

Kapsling: Polykarbonat, Lock: Polykarbonat, transparent, Demonterbara membran, M20/M25/M32/M40, (66 Sida)

Inkl.:
10 Dubbeltätningsmembran IP66 M20 Tätningsdiameter 7 - 12 mm, 2 Dubbeltätningsmembran IP66 M25 Tätningsdiameter 9 - 16 mm, 2 Dubbeltätningsmembran M32 Tätningsdiameter 14 - 21 mm, 1 Dubbeltätningsmembran IP66 M40 Tätningsdiameter 19 - 28 mm

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
Nominell isolationsspänning DC	1000 V
Skyddsklass	II
Skyddstyp	IP65
UL Type Rating	i.u.

Färger

Färg överdel	transparent

Mått

Bredd	300 mm
Längd	450 mm
Höjd	209 mm
Vikt	2.635 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V2
Glödtrådstest enligt EN 60695-2-11	960 °C

Mekaniska egenskaper (AG)

Monteringstyp	Vägg-/takmontering
Slagtålighet	IK08
förseglingsbar	ja
Omslagsskruvens vridmoment	1.2 Nm
Staplingsbar	ja
Typ av överdel	Skydd
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902885114
Packing Unit Code	CT
ETIM Class	EC000261
Tulltariffnummer	85389099

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat
Material tätning	Polyuretan
Material omslagsskruv	Polyamid, glasfiberförstärkt

Ladda ned datablad

Ladda ned datablad

Måttblad

Måttritning	pdf (770 KB)
Måttritning	dxf (10 MB)
Måttritning	dwg (2 MB)
Måttritning	jpg (1 MB)

Certifikat

CE Deklaration DE/EN/FR	pdf (81 KB)
CE Deklaration DE/EN/PL	pdf (87 KB)
UKCA Deklaration EN	pdf (49 KB)

Tillbehör

Ytter gångjärn - ASS-gro

Ytter gångjärn ASS-gro

Dimensioner : 140 x 120 x 20 mm
Produktnummer: 19000501

Stort yttergångjärnsset från TK PS/PC 1811 och från AKL/AKi 1

Yttregångjärn för ändring av kapslingslocket till en gångjärnshängd dörr. Inkl. 2 gångjärn,...

Bevakningslista

Standardskena - AK NS35-250

Standardskena AK NS35-250

Dimensioner : 48 x 250 x 30,5 mm
Produktnummer: 56273501

från storlek 300 x 300 mm, längd 250 mm, inkl. avståndshållare

Standardskena enligt DIN EN 60715, 35 x 7,5 mm

Bevakningslista

Externa fästöron - AK ABL-ES

Externa fästöron AK ABL-ES

Dimensioner : 110 x 40 x 20 mm
Produktnummer: 79300401
E-nummer: 2200975

Set = 4 styck

Externa fästöron, för montering av enskilda kapslingar på jämna väggytor, kan fästas på bottendelen...

Bevakningslista

Montageplatta - AK MPI 3

Montageplatta AK MPI 3

Dimensioner : 240 x 390 x 4 mm
Produktnummer: 79500301
E-nummer: 2501672

AKL/AKi 3-4, Abox 700

Montageplatta isolermaterial inkl. montageskruvar

Bevakningslista

Standardskena - NS35-216/3

Standardskena NS35-216/3

Dimensioner : 35 x 216 x 22,5 mm
Produktnummer: 79503001

Standardskena, inkl. fästskruvar, Längd 216 mm

Standardskena enligt DIN EN 60715, 35 x 7,5 mm

Bevakningslista

Standardskena - NS 35-406

Standardskena NS 35-406

Dimensioner : 35 x 406 x 7,5 mm
Produktnummer: 79504501

Standardskena, inkl. fästskruvar, Längd 406 mm

Standardskena enligt DIN EN 60715, 35 x 7,5 mm

Bevakningslista

Fläns - AKi ABF 2

Fläns AKi ABF 2

Dimensioner : 300 x 91 x 15 mm
Produktnummer: 79605001

slät, till för självborrning

Fläns, för tillbyggnad av AKi-kapslingar på sidor som är 300 mm breda, komplett med fästmaterial

Bevakningslista

Skiljevägg - AK TW

Skiljevägg AK TW

Dimensioner : 290 x 193 x 17 mm
Produktnummer: 79791001

Skiljevägg för montering i komponenterna till AK-hussystemet och AKi-hussystem från storlek 300x300...

Bevakningslista

Klämskena - AK 14 PEN-SL

Klämskena AK 14 PEN-SL

Dimensioner : 286 x 60 x 50 mm
Produktnummer: 79031701
E-nummer: 2200972

enstegs PE/N-klämskena med vardera, 3 skruvbara klämpunkter 2,5 mm²-16...

Skruvlös PE/N-klämskena, för inbyggnad i AK normkapsling från AK 14, som extra klämmor eller för...

Bevakningslista

Klämskena - AK 28 PEN-SL

Klämskena AK 28 PEN-SL

Dimensioner : 300 x 50 x 55 mm
Produktnummer: 79032701
E-nummer: 2200973

tvåstegs PE/N-klämskena med vardera, 6 skruvbara klämpunkter 2,5...

Skruvlös PE/N-klämskena, för inbyggnad i AK normkapsling från AK 14, som extra klämmor eller för...

Bevakningslista

Klämskena - AK N-SL

Klämskena AK N-SL

Dimensioner : 300 x 90 x 60 mm
Produktnummer: 79031801

enstegs N-klämskena, med 4 skruvbara klämpunkter 2,5 mm² - 16 mm², och...

Skruvlös PE/N-klämskena, för inbyggnad i AK normkapsling från AK 14, som extra klämmor eller för...

Bevakningslista
