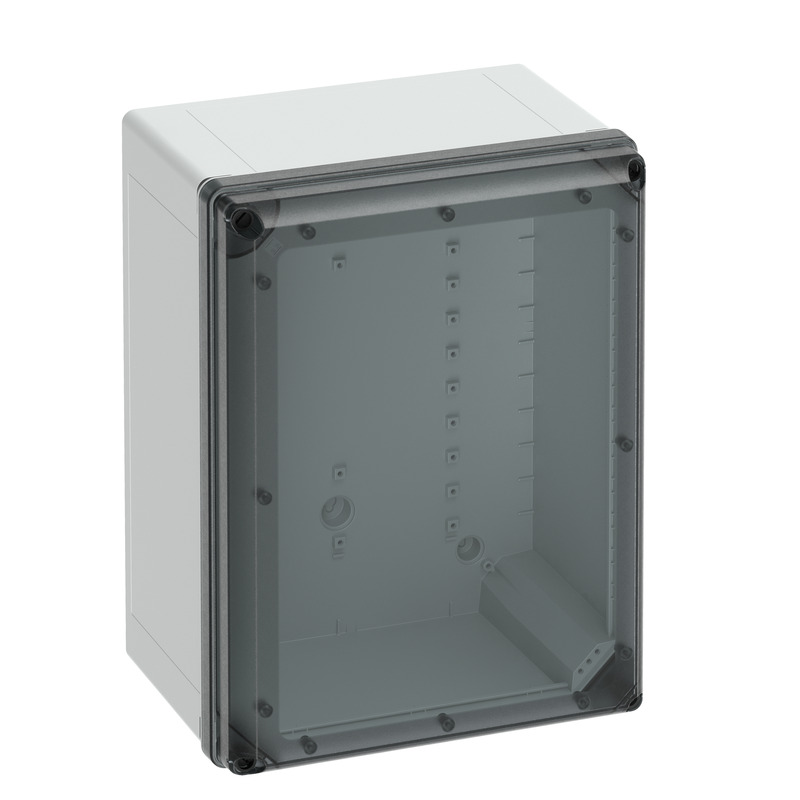

Tomkapsling
Produktnummer: 70173401 | Dimensioner: 300 x 400 x 226 mm
E-nummer: 2502065
Tomkapsling, lämplig för installation i krävande miljöer och i oskyddat utomhusområde, Lådor: glasfiberförstärkt polykarbonat, grå, liknande RAL 7035, Lock: Polykarbonat
med transparent lock
| Nominell isolationsspänning AC | 1000 V |
|---|---|
| Nominell isolationsspänning DC | 1500 V |
| Skyddsklass | II |
| Skyddstyp | IP66/IP67/IP69 |
| ventilerad | nej |
| UL Type Rating | 4X, 12/12K |
| Färg underdel | grå |
|---|---|
| Färg överdel | transparent |
| Bredd | 300 mm |
|---|---|
| Längd | 400 mm |
| Höjd | 226 mm |
| Innerlängd | 371 mm |
| Inre bredd | 271 mm |
| Innerhöjd | 204 mm |
| Vikt | 2.61 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | V2 |
| Glödtrådstest enligt EN 60695-2-11 | 960 °C |
| Monteringstyp | Vägg-/takmontering |
|---|---|
| Slagtålighet | IK09 |
| förseglingsbar | ja |
| Flänsvariant | nej |
| Staplingsbar | ja |
| med fästpunkter i locket | ja |
| Typ av överdel | Skydd |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -35 °C |
| Omgivningstemperatur max. | 80 °C |
| Omgivningstemperatur 24h | 60 °C |
| Installationsområde | oskyddat område utomhus |
| EAN | 4013902610938 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000261 |
| Tulltariffnummer | 85389099 |
| Material nederdel | Polykarbonat, glasfiberförstärkt |
|---|---|
| Material överdel | Polykarbonat |
| Material införing | inte relevant |
| Material tätning | Silikon |
| Material omslagsskruv | Polyamid, glasfiberförstärkt |
| Godkännanden | UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15) |
|---|---|
| Godkännanden | UL-EU (EN 62208) |
| Godkännanden | UL-EU (EN 61439-1/-2) |
| Godkännanden | UL-EU (EN 61439-1/-3) |
| Godkännanden | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Godkännanden | DLG (Amoniakresistent) |
| Godkännanden | DNV |
| Måttritning | jpg (1 MB) |
|---|---|
| Måttritning | dxf (8 MB) |
| Måttritning | pdf (674 KB) |
| Måttritning | dwg (1 MB) |

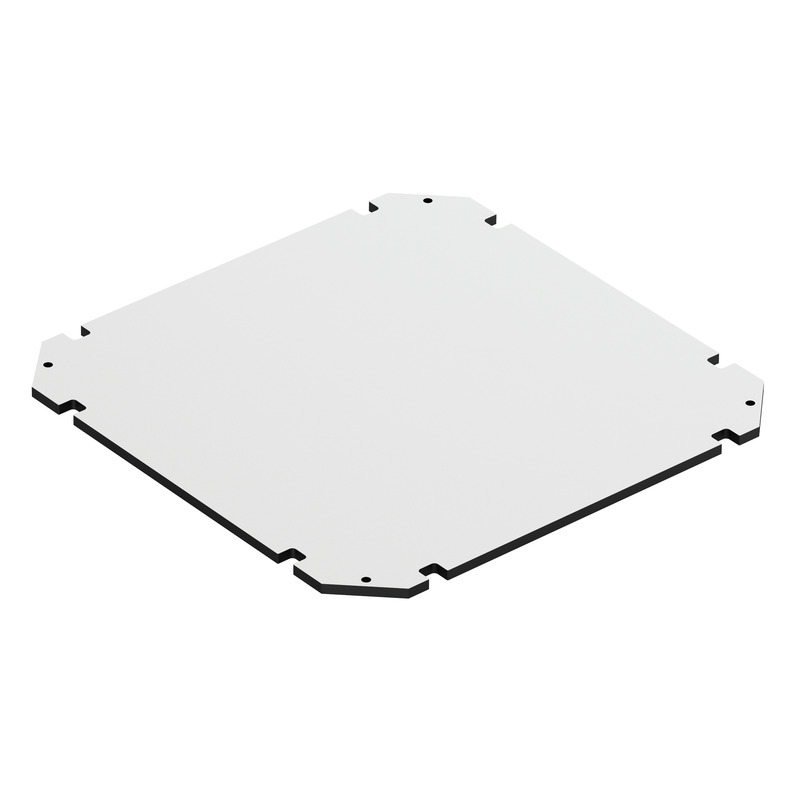

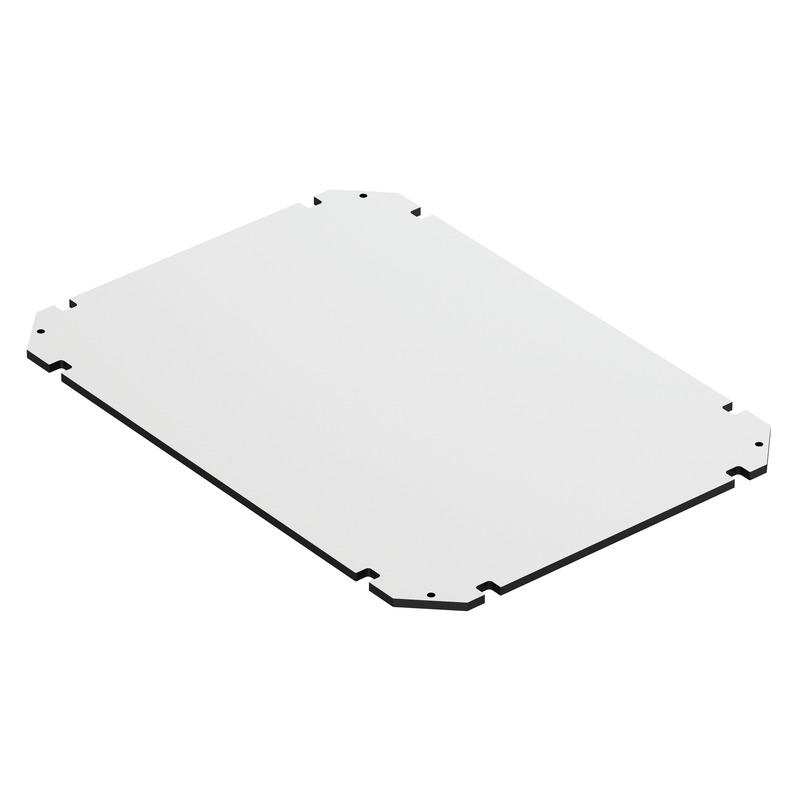

Montageplatta av isolermaterial, inkl. fästskruvar, för bottenmontering, Alternativ montering med...
Montageplatta av isolermaterial, inkl. fästskruvar, för bottenmontering, Alternativ montering med...

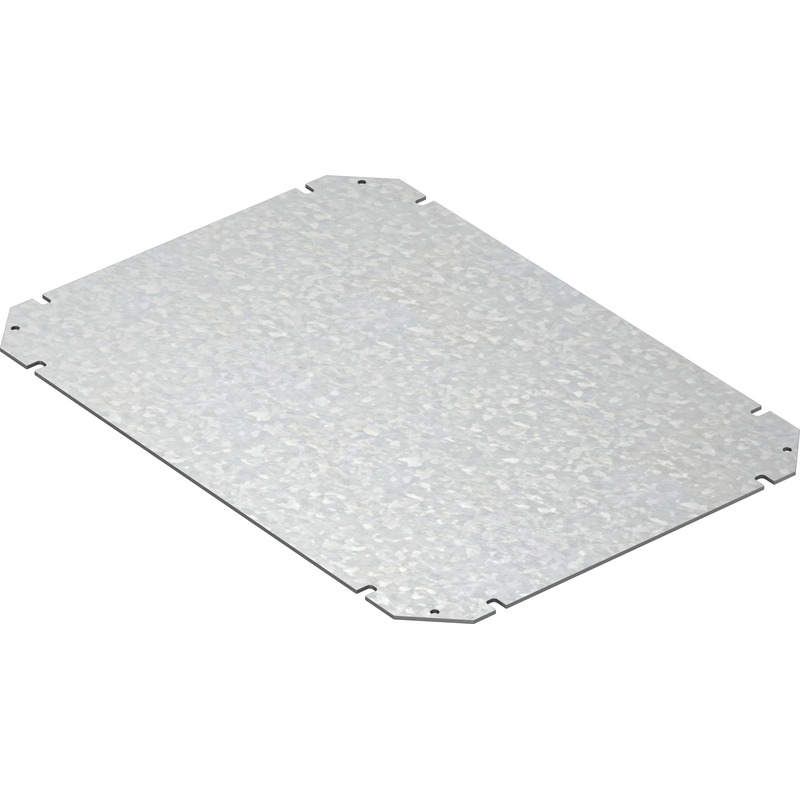

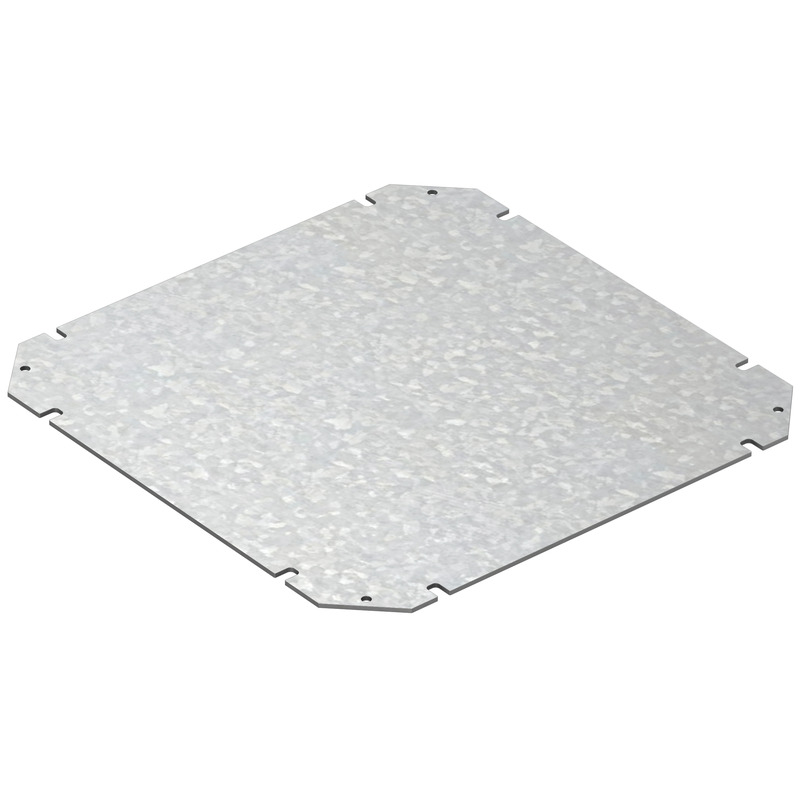

Montageplåt, inkl. fästskruvar, för bottenmontering, Alternativ montering med monteringshållare på...
Montageplåt, inkl. fästskruvar, för bottenmontering, Alternativ montering med monteringshållare på...

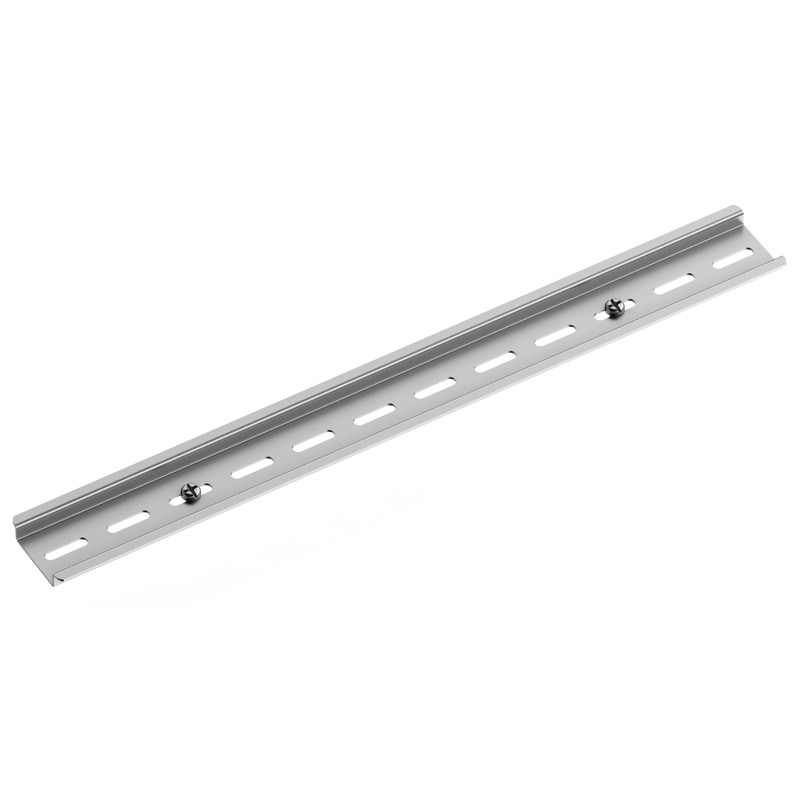

Standardskena enligt DIN EN 60715, 35 mm bredd, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
Standardskena enligt DIN EN 60715, 35 mm bredd, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
Monteringshållarset, för verktygsfri montering av normskenor 35 x 7,5 mm och monteringsplattor på...

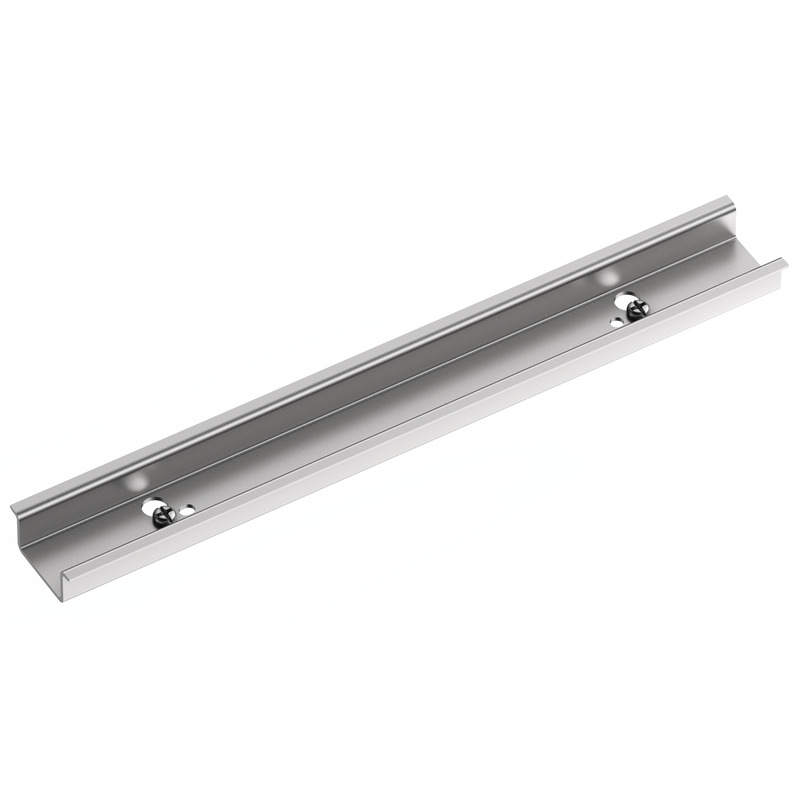

Standardskena GEOS NS35/15-250
Standardskena enligt DIN EN 60715, 35 mm bredd, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...

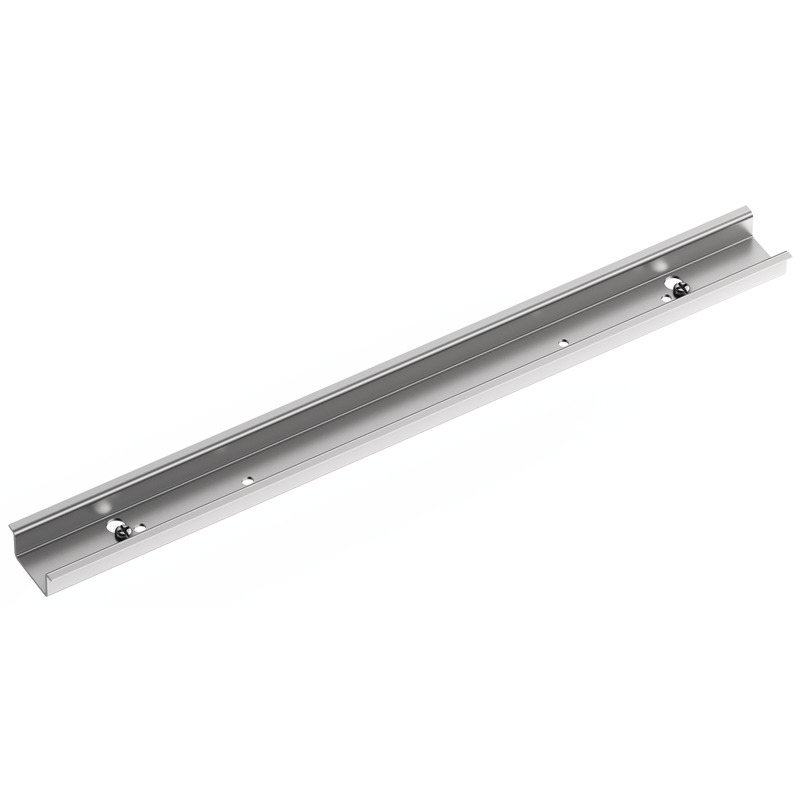

Standardskena GEOS NS35/15-350
Standardskena enligt DIN EN 60715, 35 mm bredd, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...

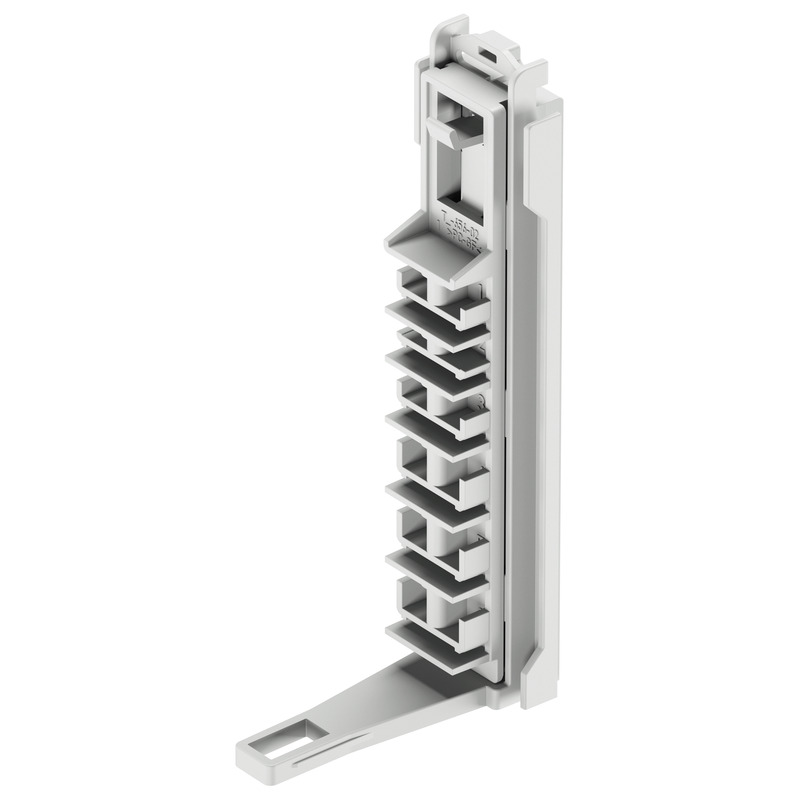

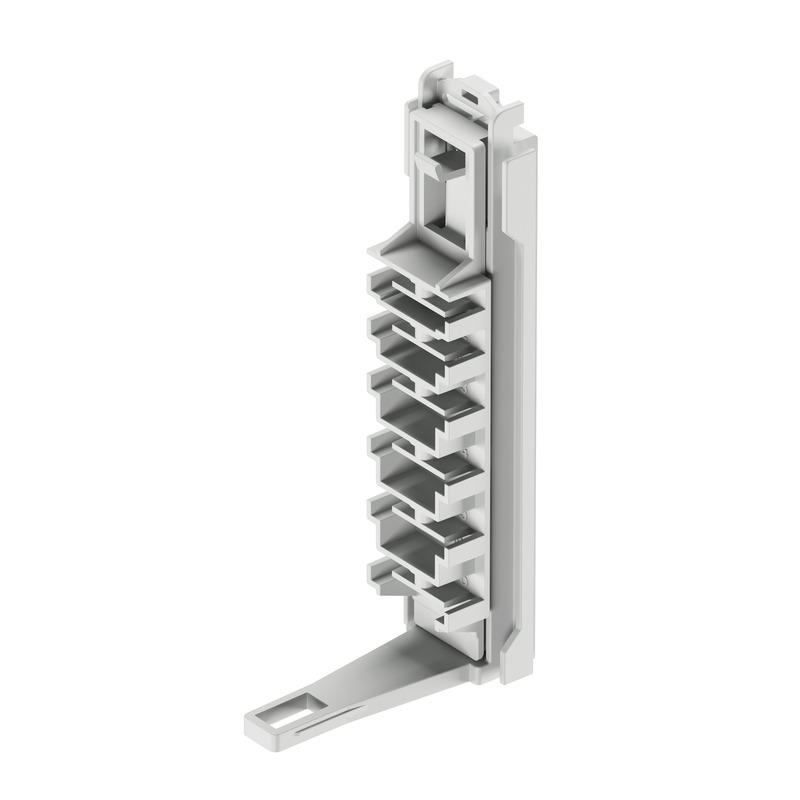

Monteringshållare set GEOS MH-22 NS35/15
Monteringshållarset, för verktygsfri montering av standardskenor 35 x 15 mm och monteringsplattor på...

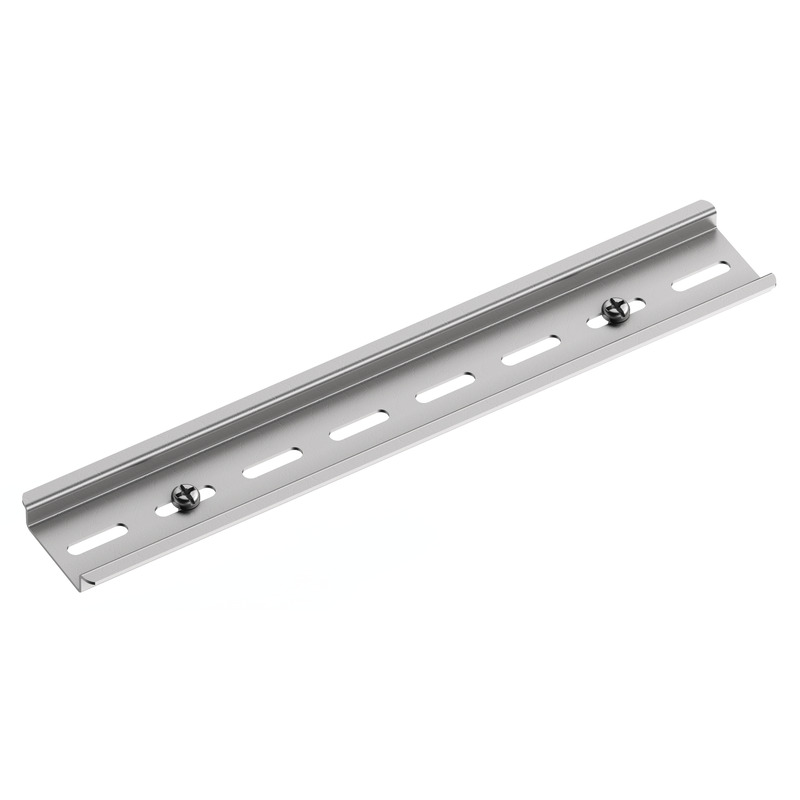

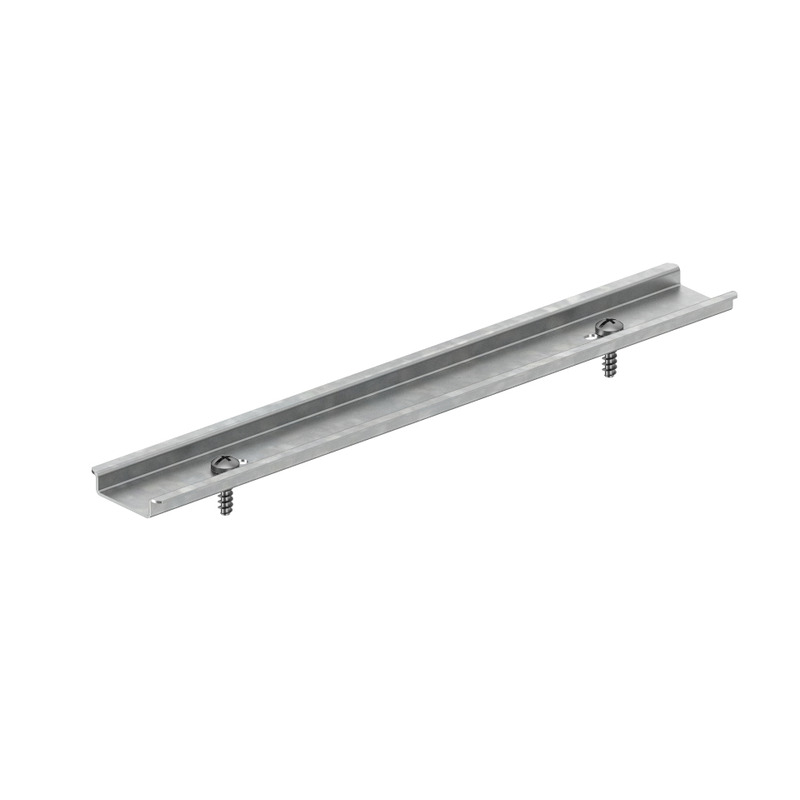

Standardskena enligt DIN EN 60715, 35 mm bredd, inkl. fästskruvar, för montering på GEOS...
Standardskena enligt DIN EN 60715, 35 mm bredd, inkl. fästskruvar, för montering på GEOS...

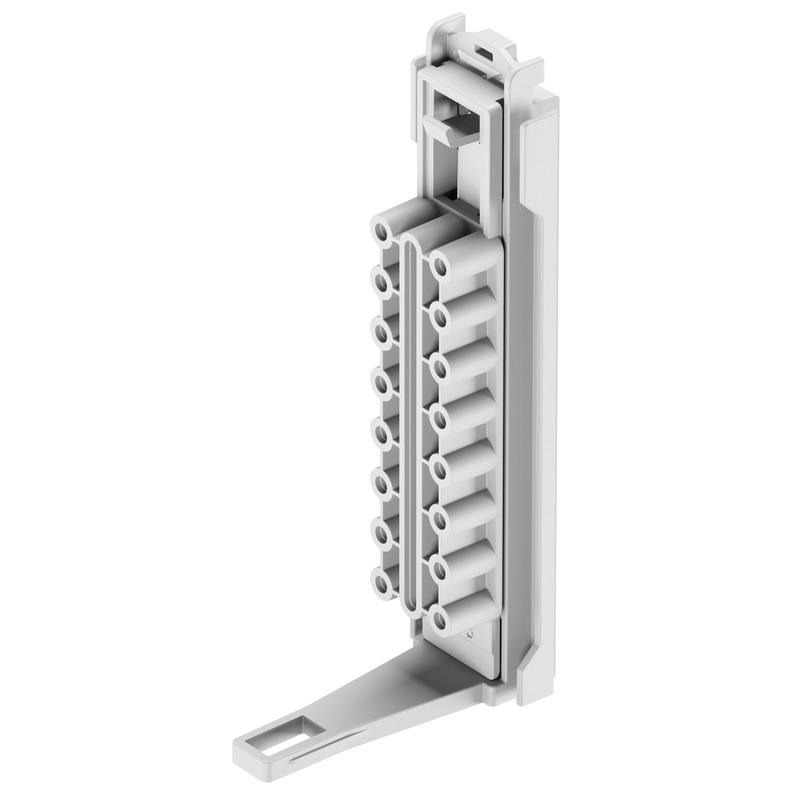

Monteringshållare set GEOS MHU-22
Monteringshållarset universal, för montering av standardskenor GEOS NS 35-200 till -400 på olika...

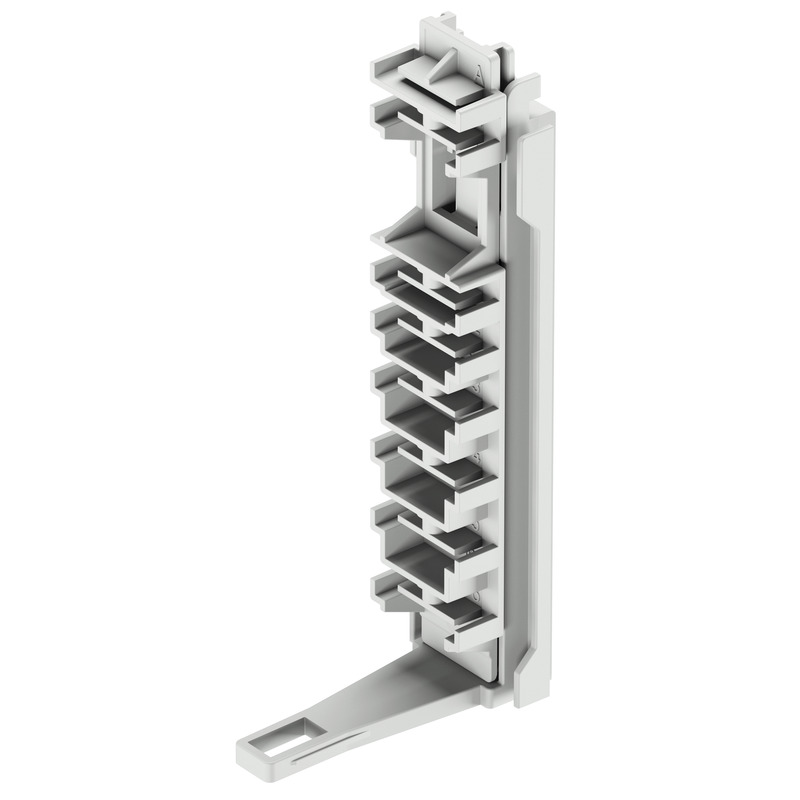

Monteringshållare set GEOS-L MHH-22
Monteringshållarset, för verktygsfri montering av standardskenor 35 x 7,5 mm och monteringsplattor...
Bärram med standardskenor bredd 35 mm, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...

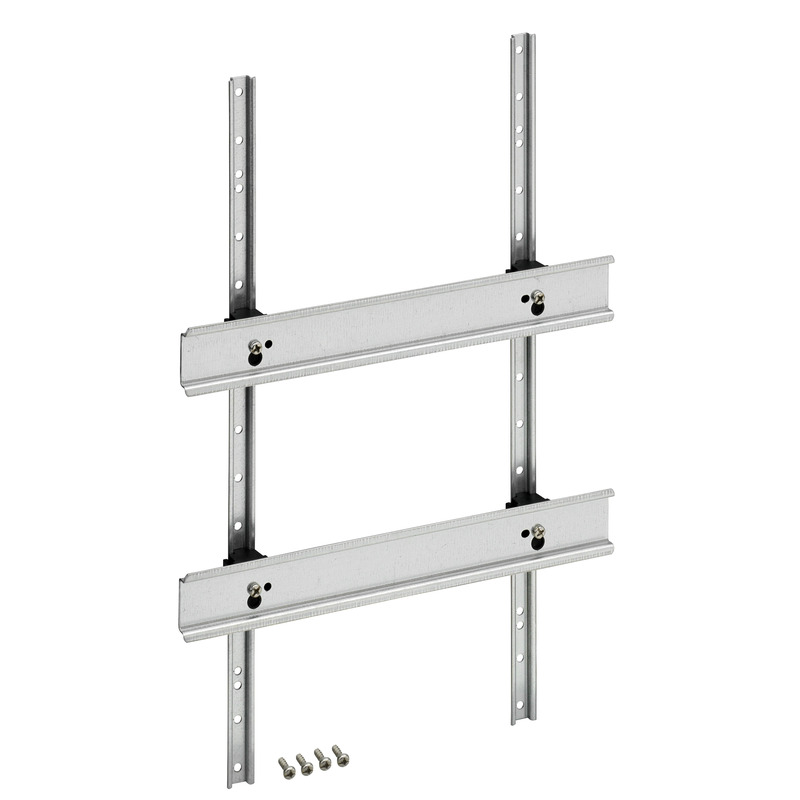

Bärram GEOS TGS NS35/15 3040-2
Bärram med standardskenor bredd 35 mm, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...

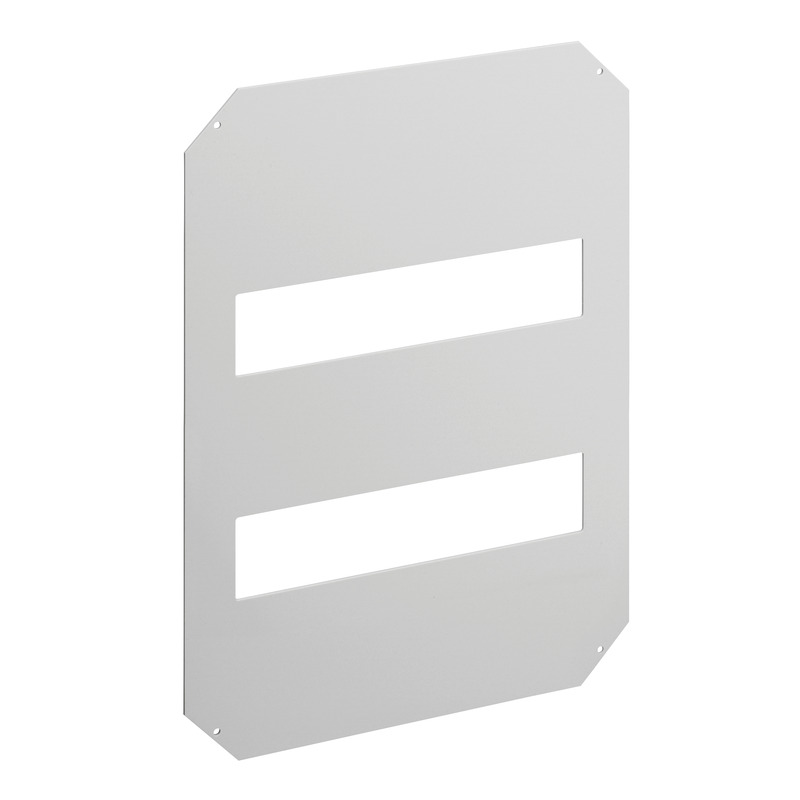

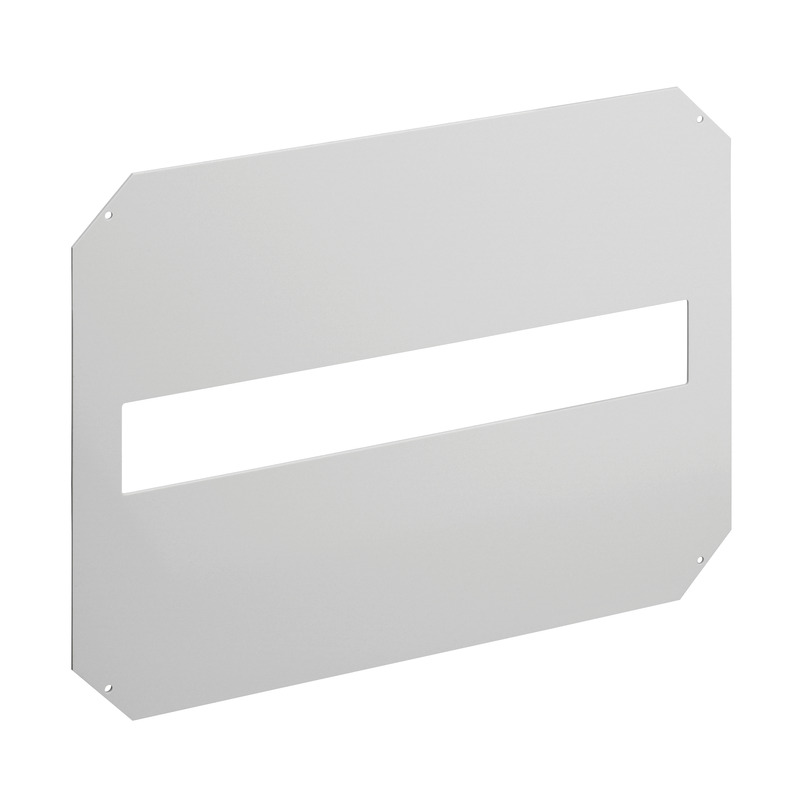

Beröringsskydd för DIN-skenmonterade enheter, inkl. fästskruvar, för montering i kapslingens...

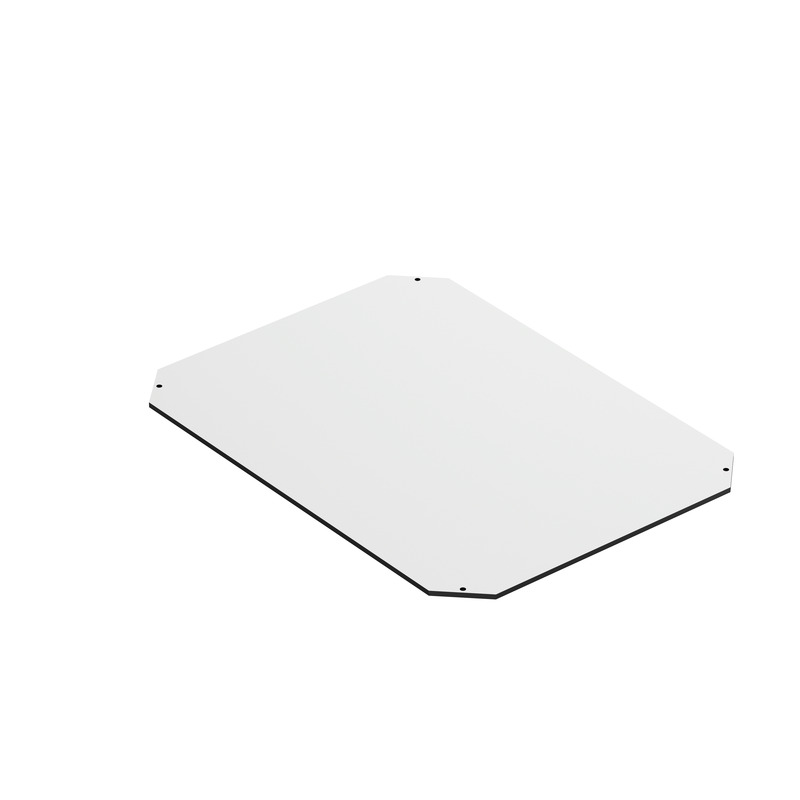

Inbyggnadsplatta GEOS-L EP-3040
Installationsplatta av isolermaterial till tomkapsling, inkl. fästskruvar, för individuell...
Beröringsskydd för DIN-skenmonterade enheter, inkl. fästskruvar, för montering i kapslingens...

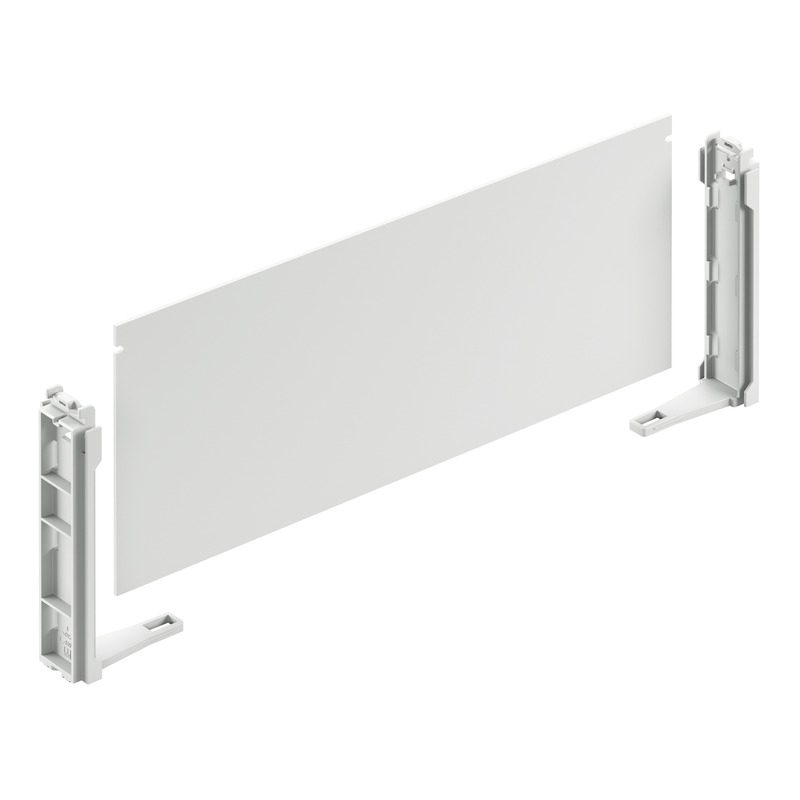

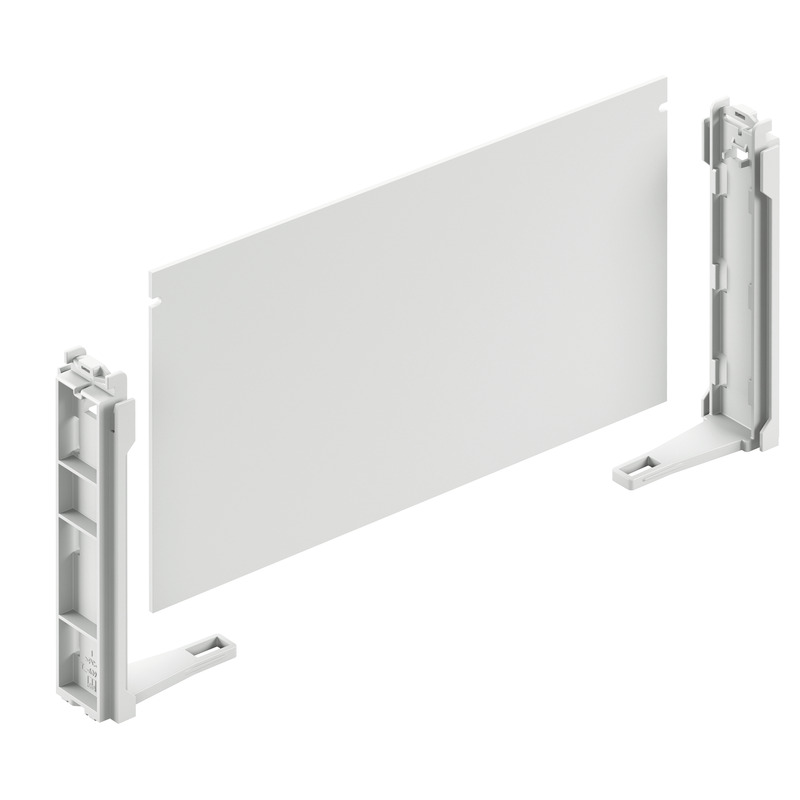

Skiljevägg av isolermaterial för tomkapsling inkl. hållare, för indelning av kapsling
Skiljevägg av isolermaterial för tomkapsling inkl. hållare, för indelning av kapsling

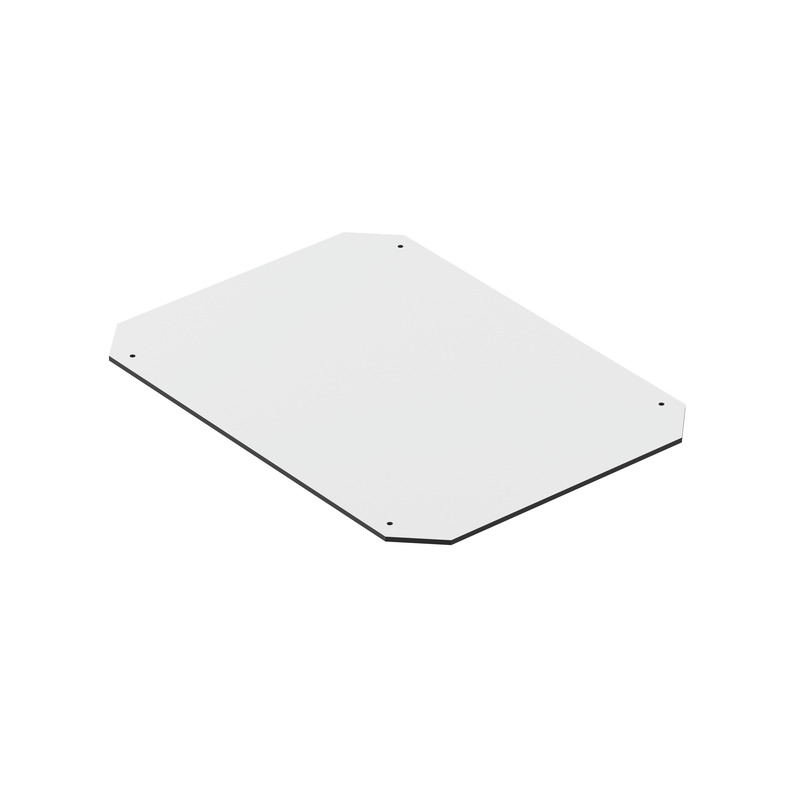

Installationsplatta av isolermaterial till montering på skyddets insida på tomkapsling, inkl....

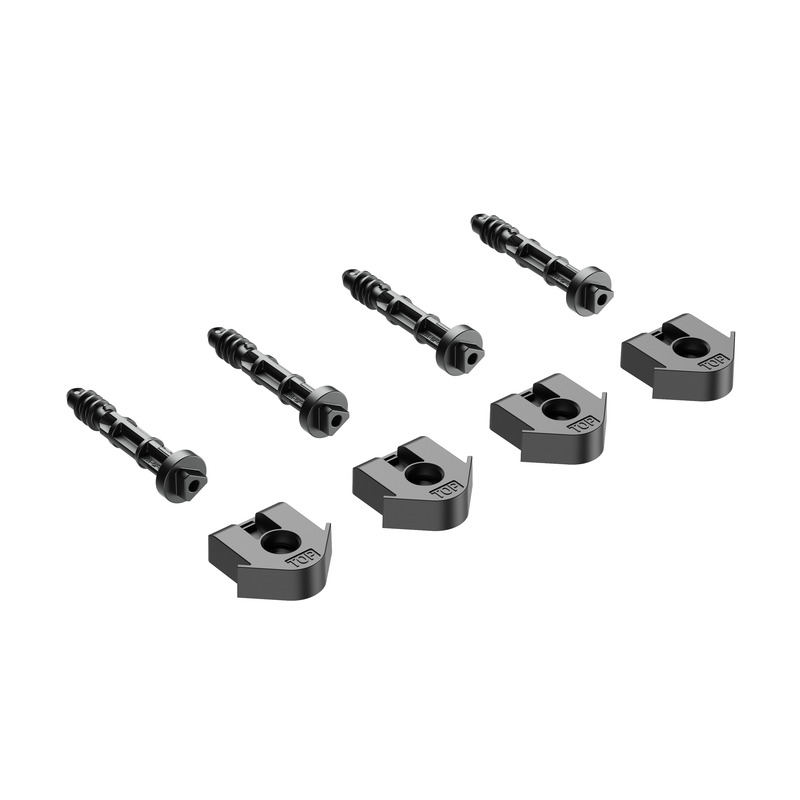

Lockskruvsset med säkerhetsfunktion för GEOS-L, 3030/3040 8mm triangelhuvud

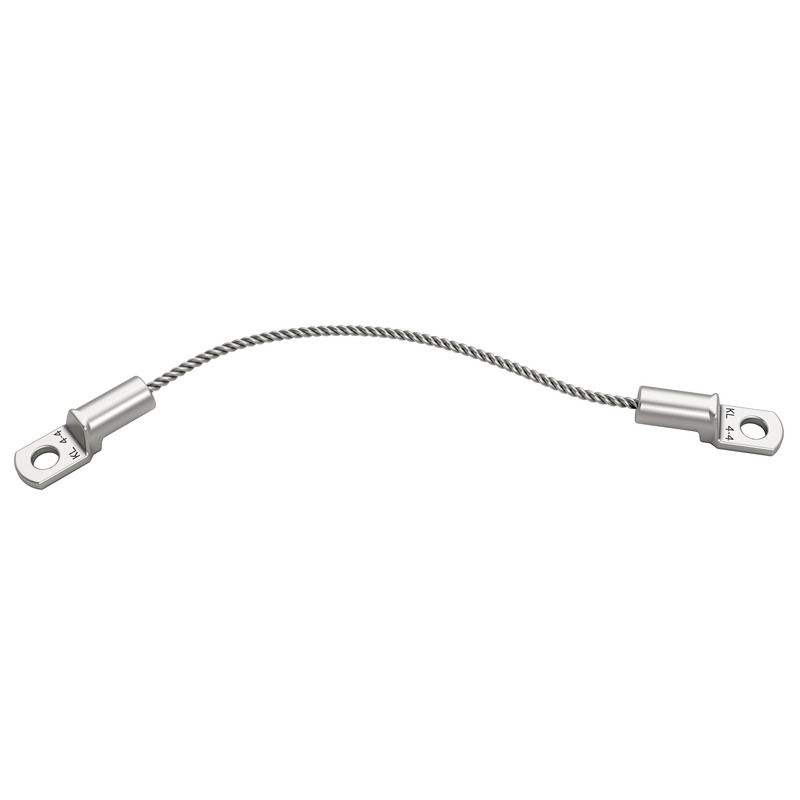

Lockhållare av rostfritt stål med fästskruvar, kan monteras i efterhand

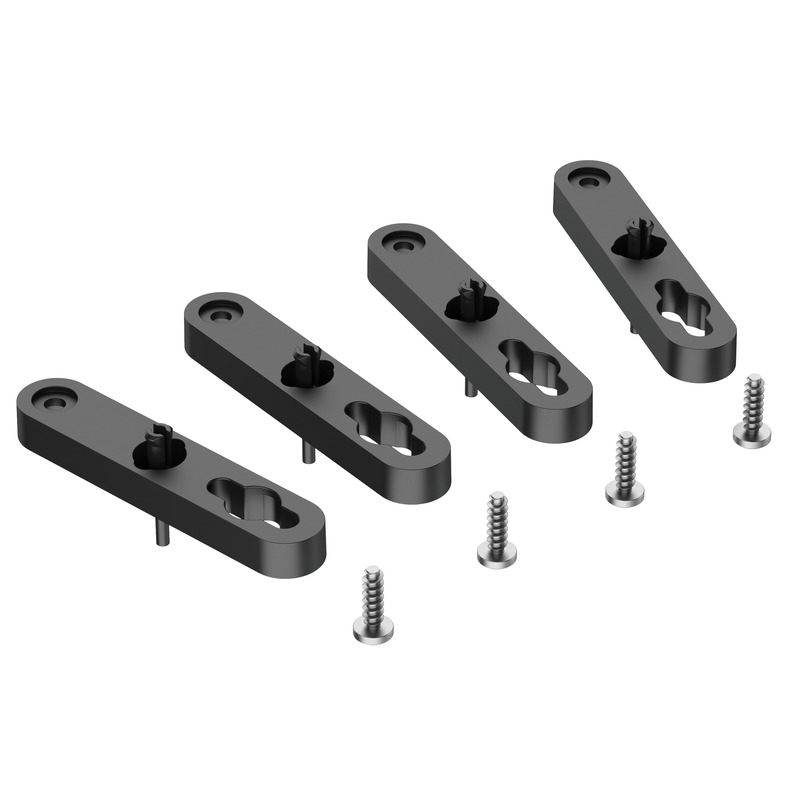

Set med fästen av plast för distansmontering, Montering i vinkel 0°, 45° eller 90° möjlig, svart,...
Set med fästen av plast för distansmontering, Montering i vinkel 0°, 45° eller 90° möjlig, svart,...

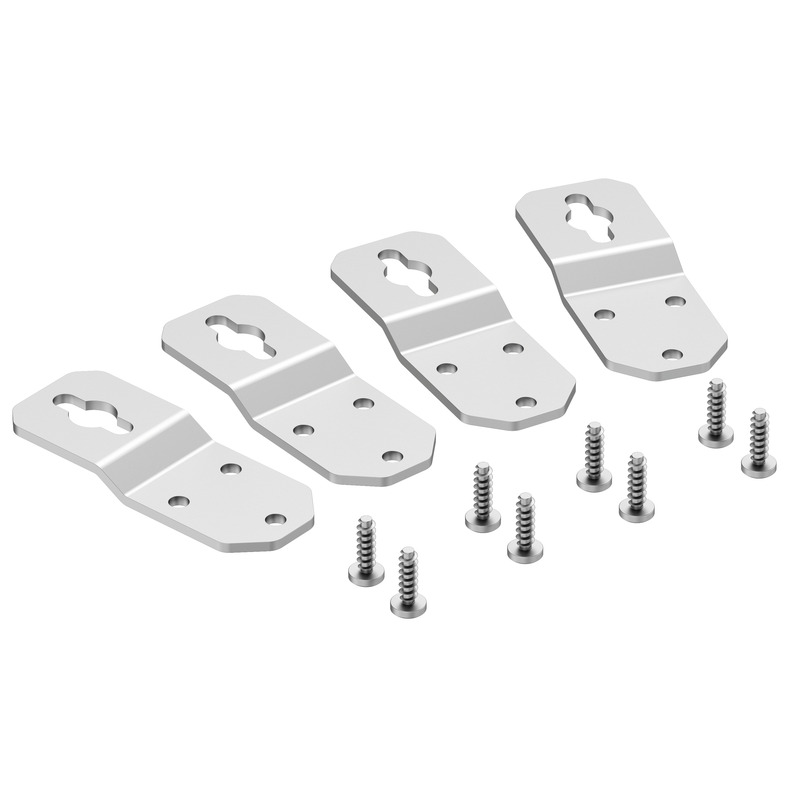

Externa fästöron GEOS ABL-10/ES
Externa fästöron-set av rostfritt stål V4A, montering i vinkel 0° eller 90° möjlig, set = 4 stycke

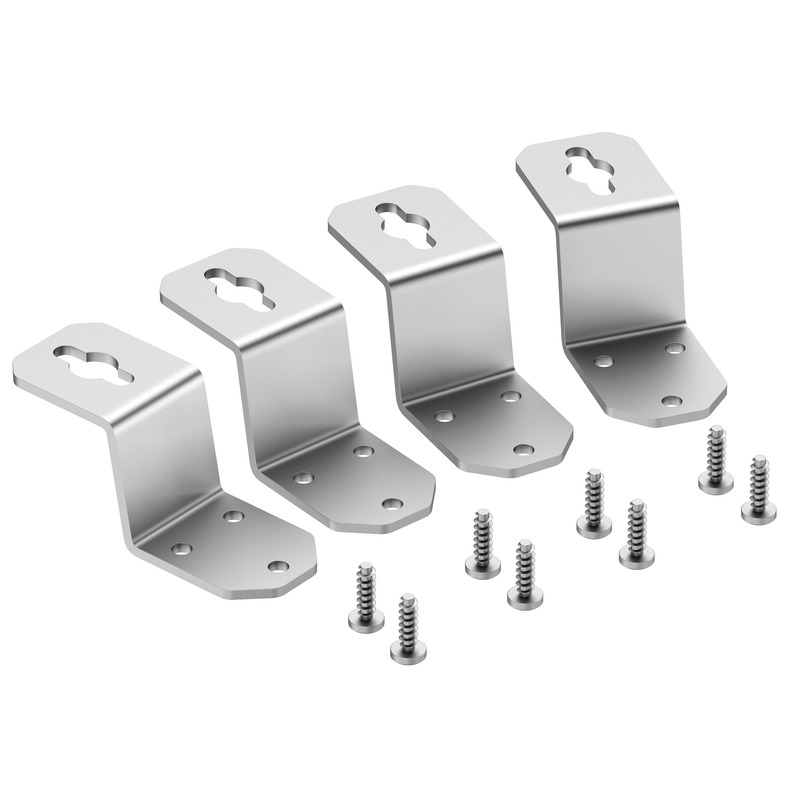

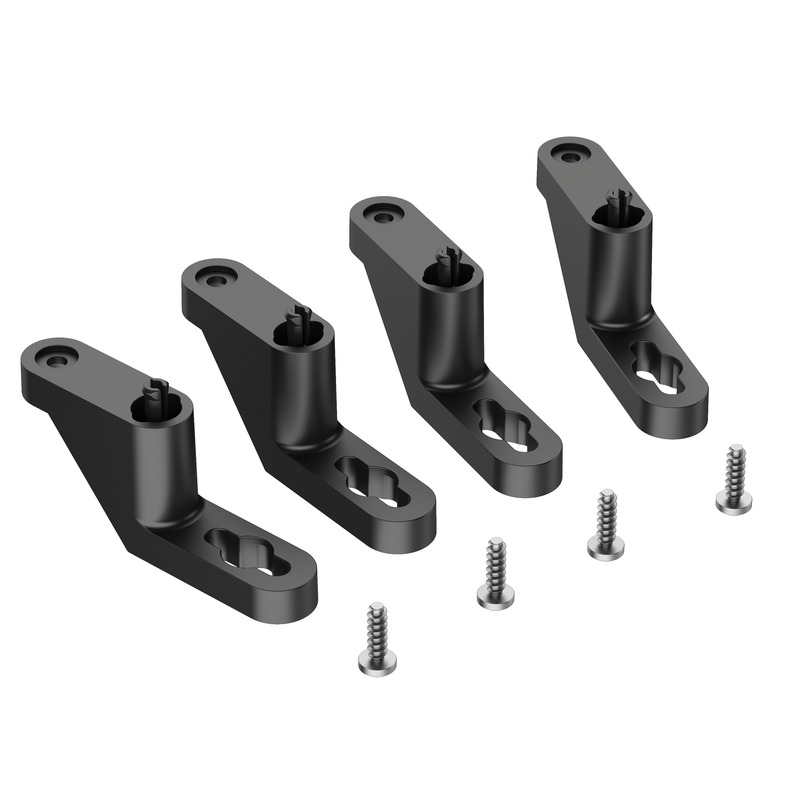

Externa fästöron GEOS ABL-40/ES
Externa fästöron-set av rostfritt stål V4A, montering i vinkel 0° eller 90° möjlig, set = 4 stycke

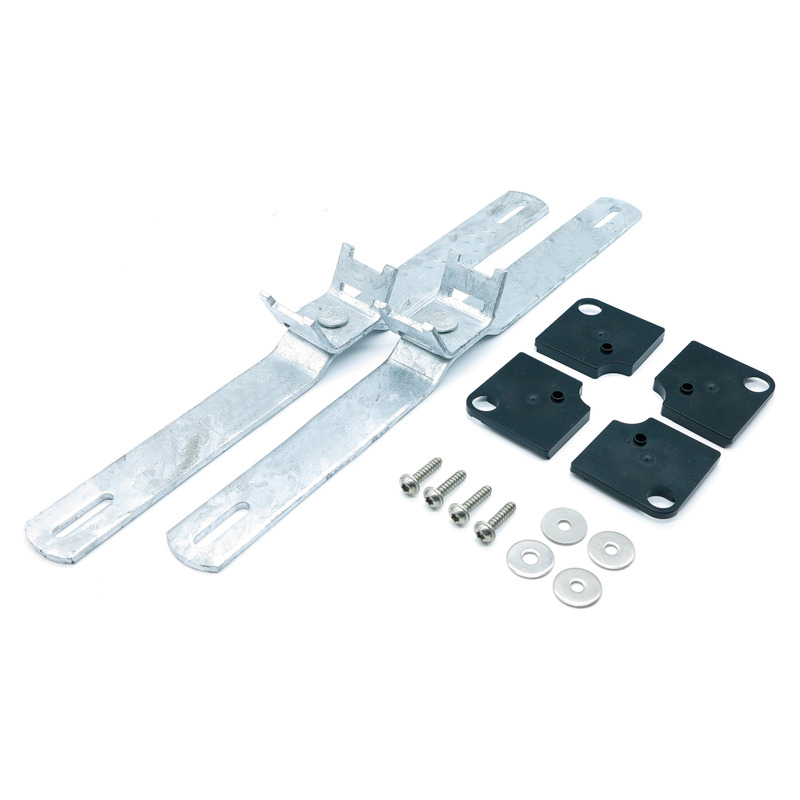

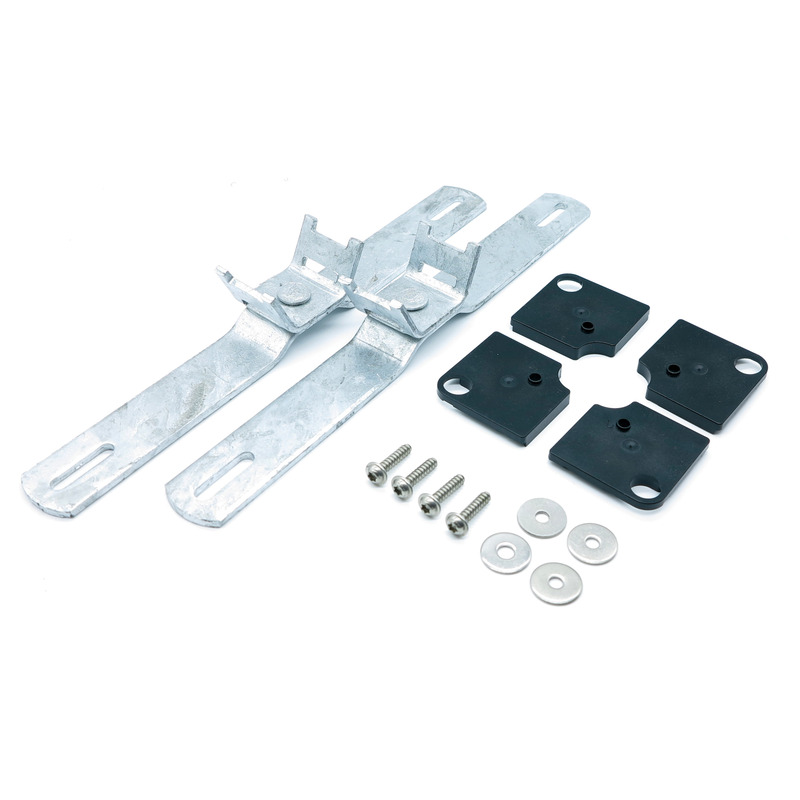

Rör/mastfäste, sats, av varmförzinkat stål, sats=2 st.
Rör/mastfäste, sats, av varmförzinkat stål, sats=2 st.
Rörklamma, sats, av specialstål V2A, används tillsammans med rör/mastfäste, sats GEOS MSS, sats=2...

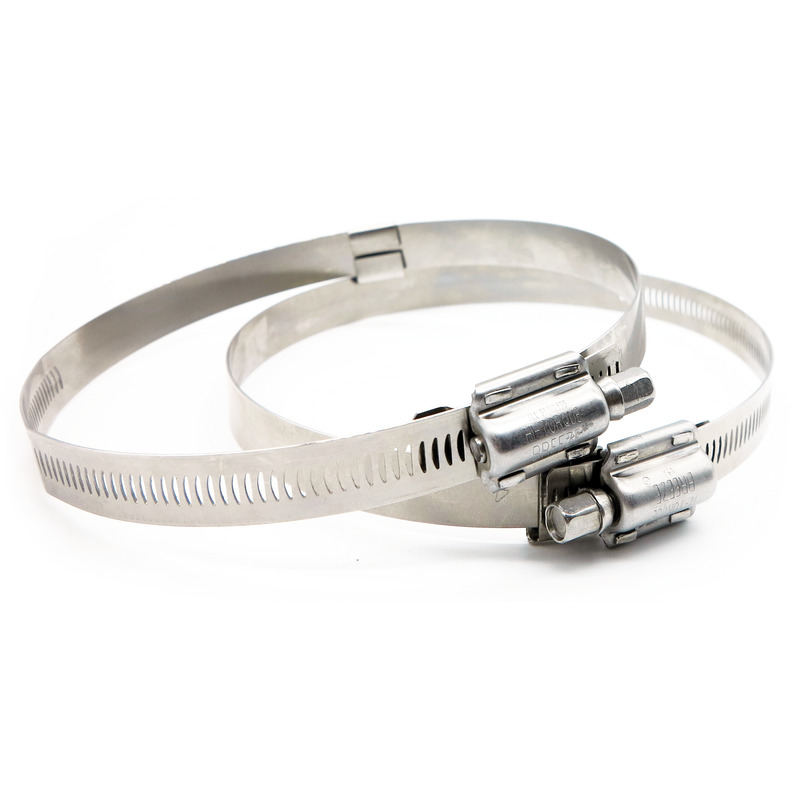

Skruvklämmor, sats SRS 150-210
Rörklamma, sats, av specialstål V2A, används tillsammans med rör/mastfäste, sats GEOS MSS, sats=2...
Rörklamma, sats, av specialstål V2A, används tillsammans med rör/mastfäste, sats GEOS MSS, sats=2...
Designplatta av specialstål V2A, 1 st.

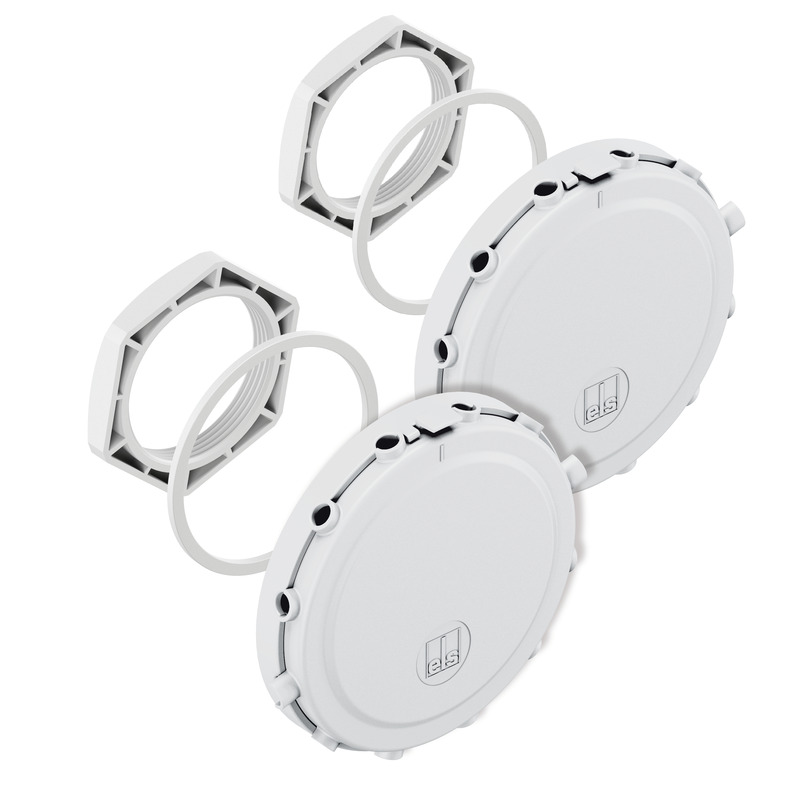

Ventilationselementsset BEL Air M40/gn
BEL Air-ventilationselementset, för att undvika kondensvattenbildning i kapslingar, för monteras...

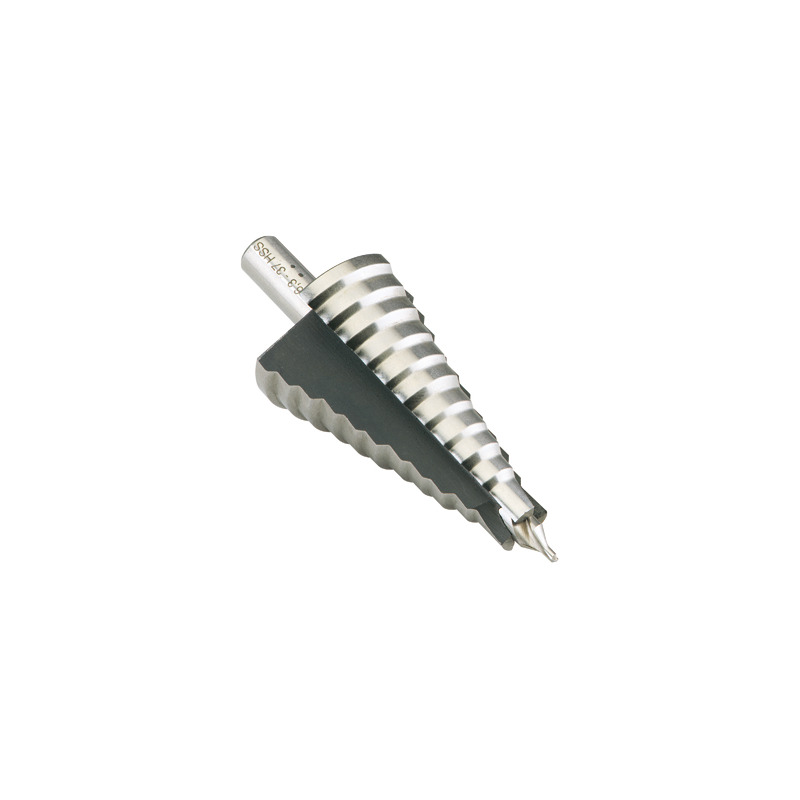

Högkvalitativ industriell design med karbidinsatser för höga skäregenskaper, med centrumborr...
Högkvalitativ industriell design med karbidinsatser för höga skäregenskaper, med centrumborr...
Högkvalitativ industriell design med karbidinsatser för höga skäregenskaper, med centrumborr...
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

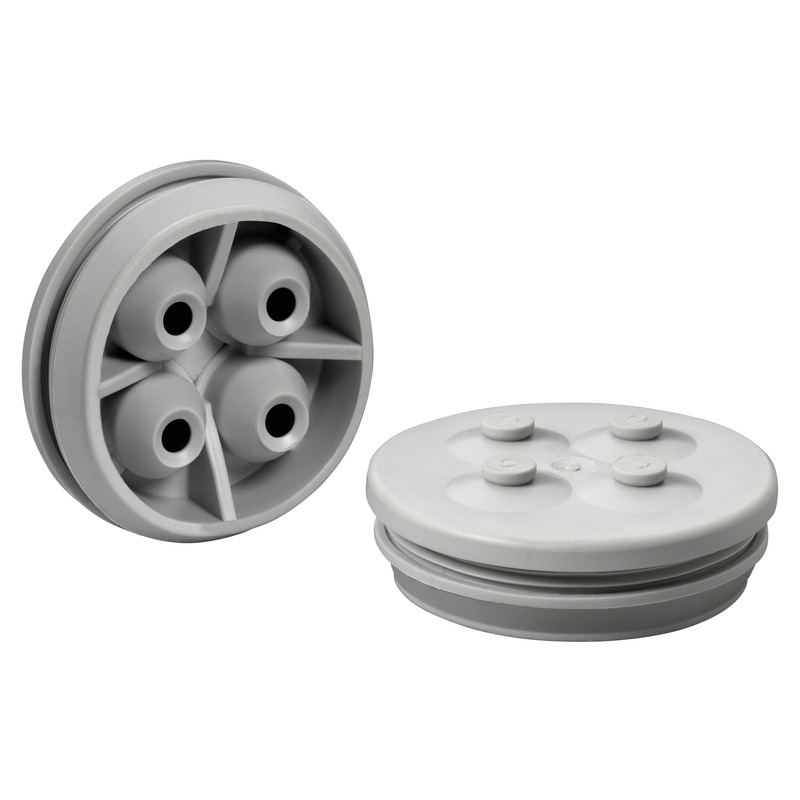

Dubbeltätningsmembran DMS M32/4
Dubbeltätningsmembran IP66 fyra kabelgenomgöringar
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

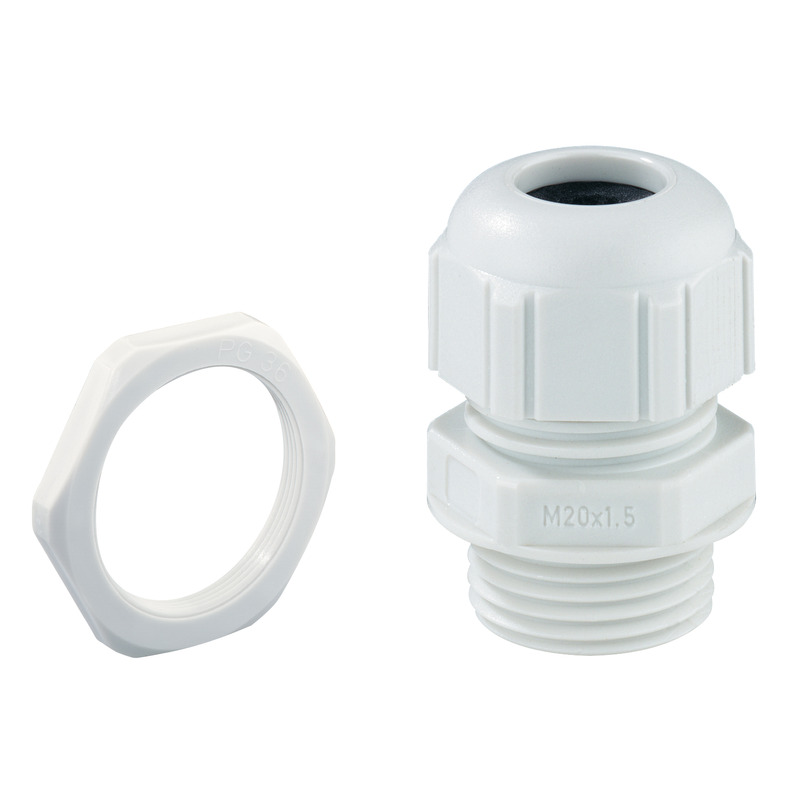

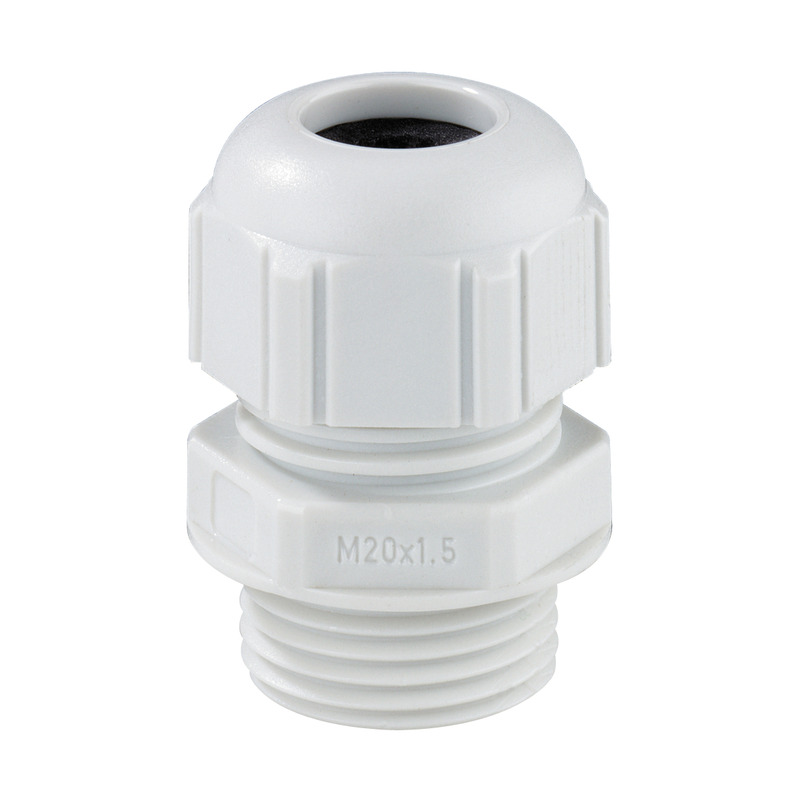

Kabelförskruvning, IP68/IP69*, med dragavlastning, lång gänga, M_ x 1,5 mm, utan kontramutter,...
