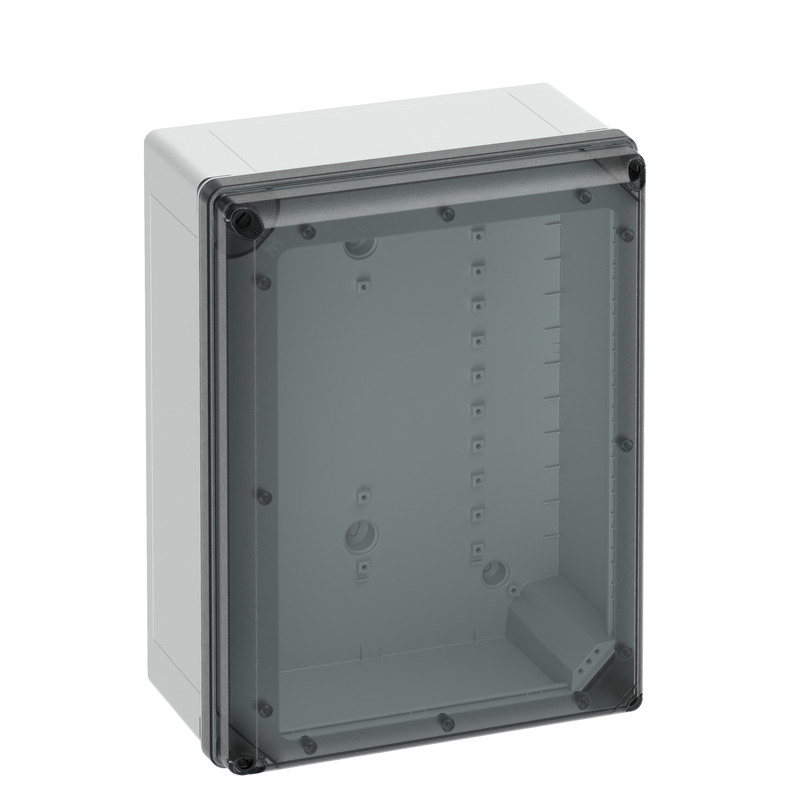

Tomkapsling
Produktnummer: 70143401 | Dimensioner: 300 x 400 x 180 mm
E-nummer: 2502063
Tomkapsling, lämplig för installation i krävande miljöer och i oskyddat utomhusområde, Lådor: glasfiberförstärkt polykarbonat, grå, liknande RAL 7035, Lock: Polykarbonat
med transparent lock
| Nominell isolationsspänning AC | 1000 V |
|---|---|
| Nominell isolationsspänning DC | 1500 V |
| Skyddsklass | II |
| Skyddstyp | IP66/IP67/IP69 |
| ventilerad | nej |
| UL Type Rating | 4X, 12/12K |
| Färg underdel | grå |
|---|---|
| Färg överdel | transparent |
| Bredd | 300 mm |
|---|---|
| Längd | 400 mm |
| Höjd | 180 mm |
| Innerlängd | 371 mm |
| Inre bredd | 271 mm |
| Innerhöjd | 158 mm |
| Vikt | 2.31 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | V2 |
| Glödtrådstest enligt EN 60695-2-11 | 960 °C |
| Monteringstyp | Vägg-/takmontering |
|---|---|
| Slagtålighet | IK09 |
| förseglingsbar | ja |
| Flänsvariant | nej |
| Staplingsbar | ja |
| med fästpunkter i locket | ja |
| Typ av överdel | Skydd |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -35 °C |
| Omgivningstemperatur max. | 80 °C |
| Omgivningstemperatur 24h | 60 °C |
| Installationsområde | oskyddat område utomhus |
| EAN | 4013902610891 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000261 |
| Tulltariffnummer | 85389099 |
| Material nederdel | Polykarbonat, glasfiberförstärkt |
|---|---|
| Material överdel | Polykarbonat |
| Material införing | inte relevant |
| Material tätning | Silikon |
| Material omslagsskruv | Polyamid, glasfiberförstärkt |
| Godkännanden | UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15) |
|---|---|
| Godkännanden | UL-EU (EN 62208) |
| Godkännanden | UL-EU (EN 61439-1/-2) |
| Godkännanden | UL-EU (EN 61439-1/-3) |
| Godkännanden | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Godkännanden | DLG (Amoniakresistent) |
| Godkännanden | DNV |
| Måttritning | dxf (8 MB) |
|---|---|
| Måttritning | pdf (681 KB) |
| Måttritning | dwg (1 MB) |
| Måttritning | jpg (1 MB) |
