Tomkapsling

TKS 2518-9-to

Produktnummer: 14200101 | Dimensioner: 254 x 180 x 90 mm

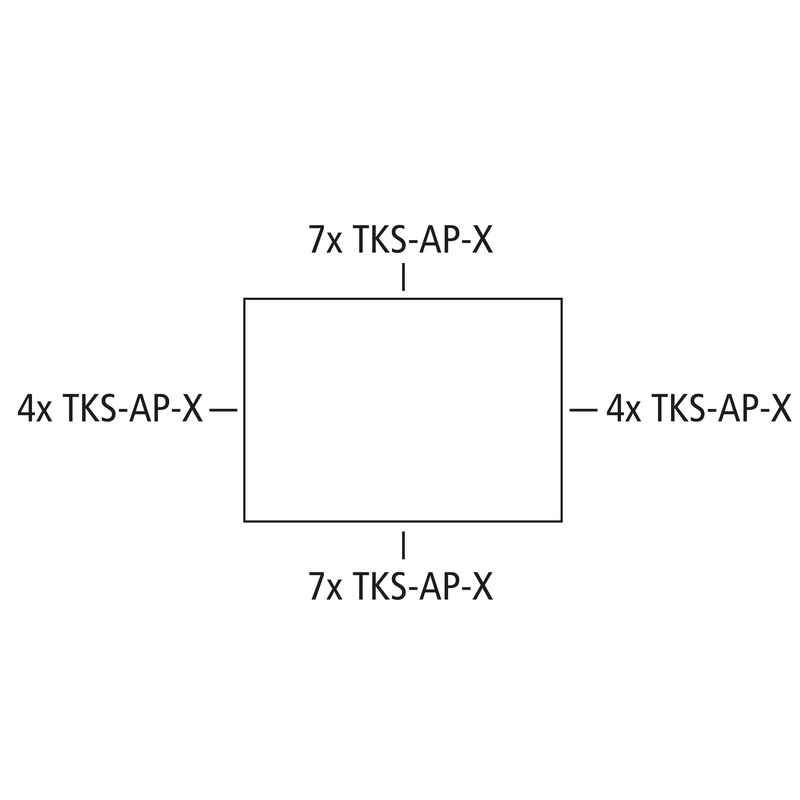

Tomkapsling, med skyddsklass IP30, Polykarbonat, Inre fästpunkter, för standardinstallationer inomhus, för montering av upp till 22 kontakter av typen WINSTA® i kombination med TKS AP-adapterram

Kapsling: Polykarbonat, grå, Lock: Polykarbonat, transparent

Elektriska egenskaper

Nominell driftspänning AC 690 V
Märkdriftspänning DC 1000 V
Skyddsklass II
Skyddstyp IP30
ventilerad nej
UL Type Rating i.u.

Färger

Färg underdel grå
Färg överdel transparent

Mått

Bredd 254 mm
Längd 180 mm
Höjd 90 mm
Vikt 0.655 kg

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 V2
Glödtrådstest enligt EN 60695-2-11 960 °C

Mekaniska egenskaper (AG)

Monteringstyp Vägg-/takmontering
Slagtålighet IK07
förseglingsbar ja
Omslagsskruvens vridmoment 1.2 Nm
Flänsvariant nej
Typ av överdel Skydd
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -35 °C
Omgivningstemperatur max. 80 °C
Omgivningstemperatur 24h 60 °C
Installationsområde Inomhus

Sales Information

EAN 4013902694167
Packing Unit Code C62
ETIM Class EC000261
Tulltariffnummer 85389099

Material

Material nederdel Polykarbonat
Material överdel Polykarbonat
Material omslagsskruv Polyamid, glasfiberförstärkt

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN pdf (284 KB)

Måttblad

Måttritning pdf (1 MB)
Måttritning dwg (1 MB)
Måttritning dxf (6 MB)

Certifikat

UKCA Deklaration EN pdf (164 KB)
CE Deklaration DE/EN/FR pdf (135 KB)
CE Deklaration DE/EN/PL pdf (136 KB)

Tillbehör

ny Adapterram - TKS AP-1

Adapterram TKS AP-1

  • Dimensioner : 24,6 x 58,6 x 16,5 mm
  • Produktnummer: 14400101

för kontakter av typen WINSTA® MINI 2-polig



Adapterram för montering av WINSTA®-kontakter i TKS-tomkapslingar, sats = 10 stycken.



ny Adapterram - TKS AP-2

Adapterram TKS AP-2

  • Dimensioner : 24,6 x 58,6 x 16,5 mm
  • Produktnummer: 14400201

för kontakter av typen WINSTA® MINI 3-polig



Adapterram för montering av WINSTA®-kontakter i TKS-tomkapslingar, sats = 10 stycken.



ny Adapterram - TKS AP-3

Adapterram TKS AP-3

  • Dimensioner : 24,6 x 58,6 x 16,5 mm
  • Produktnummer: 14400301

för kontakter av typen WINSTA® MINI 4-polig



Adapterram för montering av WINSTA®-kontakter i TKS-tomkapslingar, sats = 10 stycken.



ny Adapterram - TKS AP-4

Adapterram TKS AP-4

  • Dimensioner : 24,6 x 58,6 x 16,5 mm
  • Produktnummer: 14400401

för kontakter av typen WINSTA® MIDI 2-polig



Adapterram för montering av WINSTA®-kontakter i TKS-tomkapslingar, sats = 10 stycken.



ny Adapterram - TKS AP-5

Adapterram TKS AP-5

  • Dimensioner : 24,6 x 58,6 x 16,5 mm
  • Produktnummer: 14400501

för kontakter av typen WINSTA® MIDI 3-polig och MINI 5-polig



Adapterram för montering av WINSTA®-kontakter i TKS-tomkapslingar, sats = 10 stycken.



ny Adapterram - TKS AP-6

Adapterram TKS AP-6

  • Dimensioner : 24,6 x 58,6 x 16,5 mm
  • Produktnummer: 14400601

för kontakter av typen WINSTA® MIDI 4-polig



Adapterram för montering av WINSTA®-kontakter i TKS-tomkapslingar, sats = 10 stycken.



ny Adapterram - TKS AP-7

Adapterram TKS AP-7

  • Dimensioner : 24,6 x 58,6 x 16,5 mm
  • Produktnummer: 14400701

för kontakter av typen WINSTA® MIDI 5-polig



Adapterram för montering av WINSTA®-kontakter i TKS-tomkapslingar, sats = 10 stycken.



ny Adapterram - TKS AP-8

Adapterram TKS AP-8

  • Dimensioner : 24,6 x 58,6 x 16,5 mm
  • Produktnummer: 14400801

för kontakter av typen Telegärtner 100023165



Adapterram för montering av WINSTA®-kontakter i TKS-tomkapslingar, sats = 10 stycken.



ny Adapterram - TKS AP-9

Adapterram TKS AP-9

  • Dimensioner : 24,6 x 58,6 x 16,5 mm
  • Produktnummer: 14400901

för kontakter av typen WINSTA® KNX



Adapterram för montering av WINSTA®-kontakter i TKS-tomkapslingar, sats = 10 stycken.



ny Adapterram - TKS AP-L

Adapterram TKS AP-L

  • Dimensioner : 24,6 x 58,6 x 16,5 mm
  • Produktnummer: 14400001

tätningsplugg för oanvända öppningar i kapslingar



Adapterram för montering av WINSTA®-kontakter i TKS-tomkapslingar, sats = 10 stycken.



Standardskena NS 35-144

  • Dimensioner : 35 x 144,0 x 7,5 mm
  • Produktnummer: 19814401
  • E-nummer: 2501645

TK PS/PC 1809/1811/1813/1818/2518



Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar



Standardskena NS 35-171

  • Dimensioner : 35 x 168 x 7,5 mm
  • Produktnummer: 19817101

TK PS/PC 1818, TK PS/PC 2518, HP 190



Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar



Set med ytterfastsättningsflik TK ABL

  • Dimensioner : 100 x 30 x 20 mm
  • Produktnummer: 19400101

Set = 4 styck



Set med externa fästöron av plast för alla TK PS/PC-, RK-kapslingar, från TK PS/PC 77



ny Monteringssats för stolpe/rör - MABF 150-3

Monteringssats för stolpe/rör MABF 150-3

  • Dimensioner : 43 x 150 x 15 mm
  • Produktnummer: 89603201

för tomkapsling TK 1818, 2518 (stående), normkapsling AK(i) 09



Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...



ny Monteringssats för stolpe/rör - MABF 215-2

Monteringssats för stolpe/rör MABF 215-2

  • Dimensioner : 47 x 215 x 15 mm
  • Produktnummer: 89604101

för tomkapsling TK 2518 (horisontellt), TK 3625 (stående),...



Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...



Montageplatta TK MPI-2518

  • Dimensioner : 150 x 220 x 2,5 mm
  • Produktnummer: 19500801
  • E-nummer: 2501640

TK PS / TK PC 2518



Montageplatta i isolermaterial inkl. montageskruv och distanser



Montageplatta TK MPS-2518

  • Dimensioner : 150 x 220 x 2 mm
  • Produktnummer: 19700801

TK PS / TK PC 2518



Montageplatta galvat stål inkl. montageskruvar
