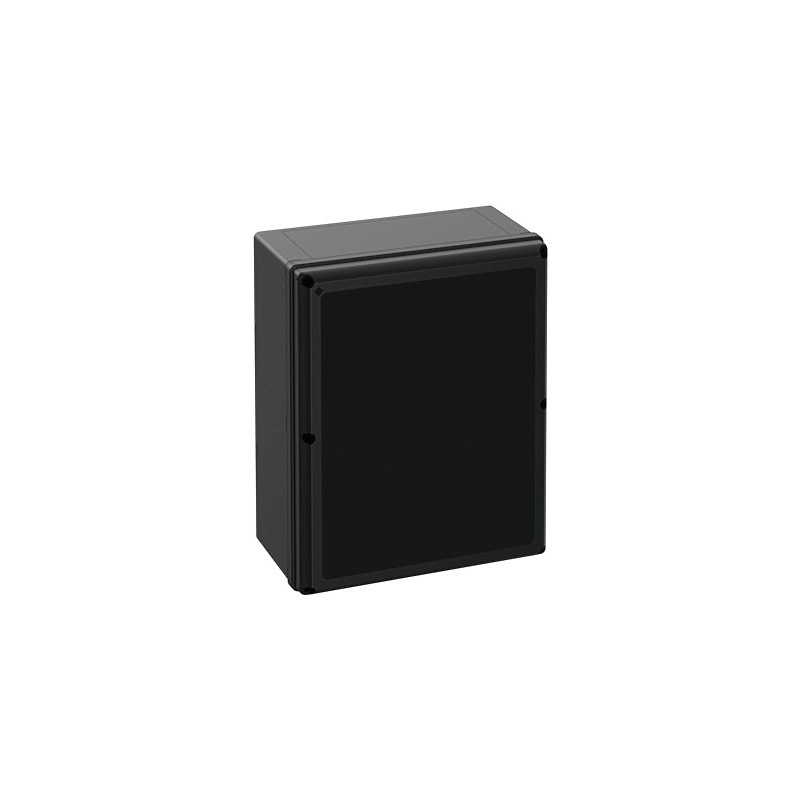

Tomkapsling, lämplig för installation i svåra miljöer och oskyddade utomhusområden, glasfiberförstärkt polykarbonat, svart lika RAL 9005
med svart lock
Tomkapsling
GEOS-L 4050-22-o/sw
Produktnummer: 74274501 | Dimensioner: 400 x 500 x 226 mm
ny
Elektriska egenskaper
| Nominell isolationsspänning AC | 1000 V |
|---|---|
| Nominell isolationsspänning DC | 1500 V |
| Skyddsklass | II |
| Skyddstyp | IP66/IP67/IP69 |
| ventilerad | nej |
| UL Type Rating | 4X, 12/12K |
Färger
| Färg underdel | svart |
|---|---|
| Färg överdel | svart |
Mått
| Bredd | 400 mm |
|---|---|
| Längd | 500 mm |
| Höjd | 226 mm |
| Innerlängd | 471 mm |
| Inre bredd | 371 mm |
| Innerhöjd | 204 mm |
| Vikt | 3.71 kg |
Materialegenskaper
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brinnegenskaper enligt UL 50 / UL 746C | jämförbar med 5VA |
| Brännbarhetsklass enligt UL94 | V2 |
| Glödtrådstest enligt EN 60695-2-11 | 960 °C |
Mekaniska egenskaper (AG)
| Monteringstyp | Vägg-/takmontering |
|---|---|
| Slagtålighet | IK09 |
| förseglingsbar | ja |
| Flänsvariant | nej |
| Staplingsbar | ja |
| med fästpunkter i locket | ja |
| Typ av överdel | Skydd |
Miljöförhållanden
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -35 °C |
| Omgivningstemperatur max. | 80 °C |
| Omgivningstemperatur 24h | 60 °C |
| Installationsområde | oskyddat område utomhus |
Sales Information
| EAN | 4013902667222 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000261 |
| Tulltariffnummer | 85389099 |
Material
| Material nederdel | Polykarbonat, glasfiberförstärkt |
|---|---|
| Material överdel | Polykarbonat |
| Material införing | inte relevant |
| Material tätning | Silikon |
| Material omslagsskruv | Polyamid, glasfiberförstärkt |
Certifikat
| Godkännanden | UL (UL 50 & CSA 22.2 No. 94.1-15, UL 50E & CSA C22.2 No. 94.2-15) |
|---|---|
| Godkännanden | UL-EU (EN 62208) |
| Godkännanden | UL-EU (EN 61439-1/-2) |
| Godkännanden | UL-EU (EN 61439-1/-3) |
| Godkännanden | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Godkännanden | DLG (Amoniakresistent) |
| Godkännanden | DNV |
Måttblad
| Måttritning | pdf (875 KB) |
|---|---|
| Måttritning | dwg (2 MB) |
| Måttritning | dxf (11 MB) |
| Måttritning | jpg (869 KB) |
Certifikat
Tillbehör
för GEOS-L/-S 4050-22, GEOS-S 5040-22
Montageplatta av isolermaterial, inkl. fästskruvar, för bottenmontering, Alternativ montering med...
- Dimensioner : 350 x 450 x 2 mm
- Produktnummer: 72001501
- E-nummer: 2502073
för GEOS-L/-S 4050-22, GEOS-S 5040-22
Montageplåt, inkl. fästskruvar, för bottenmontering, Alternativ montering med monteringshållare på...
- Dimensioner : 35 x 250 x 7,5 mm
- Produktnummer: 72003101
- E-nummer: 2502079
för GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, längd 250 mm, höjd...
Standardskena enligt DIN EN 60715, 35 mm bredd, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
Längd 327 mm, höjd 7,5 mm
Standardskena enligt DIN EN 60715, bredd 35 mm, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
- Dimensioner : 35 x 350 x 7,5 mm
- Produktnummer: 72003201
- E-nummer: 2502080
för GEOS-L/-S 3040, GEOS-L/-S 4050, GEOS-S 5040, längd 350 mm, höjd...
Standardskena enligt DIN EN 60715, 35 mm bredd, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
- Dimensioner : 35 x 450 x 7,5 mm
- Produktnummer: 72003301
- E-nummer: 2502081
för GEOS-L/-S 4050, GEOS-S 5040, längd 450 mm, höjd 7,5 mm
Standardskena enligt DIN EN 60715, 35 mm bredd, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
- Dimensioner : 39 x 75 x 155,5 mm
- Produktnummer: 72002301
- E-nummer: 2502078
Monteringshållarset, för verktygsfri montering av normskenor 35 x 7,5 mm och monteringsplattor på...
Standardskena GEOS NS35/15-250
- Dimensioner : 35 x 250 x 15 mm
- Produktnummer: 72003601
- E-nummer: 2504453
för GEOS-L/-S 3030, GEOS-L/-S 3040, GEOS-S 4030, längd 250 mm, höjd 15...
Standardskena enligt DIN EN 60715, 35 mm bredd, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
Standardskena GEOS NS35/15-350
- Dimensioner : 35 x 350 x 15 mm
- Produktnummer: 72003701
- E-nummer: 2504454
för GEOS-L/-S 3040, GEOS-L/-S 4050, GEOS-S 5040, längd 350 mm, höjd 15...
Standardskena enligt DIN EN 60715, 35 mm bredd, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
Standardskena GEOS NS35/15-450
- Dimensioner : 35 x 450 x 15 mm
- Produktnummer: 72003801
- E-nummer: 2504455
för GEOS-L/-S 4050, GEOS-S 5040, längd 450 mm, höjd 15 mm
Standardskena enligt DIN EN 60715, 35 mm bredd, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
Monteringshållare set GEOS MH-22 NS35/15
- Dimensioner : 39 x 75 x 155,5 mm
- Produktnummer: 72002501
- E-nummer: 2504430
för GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...
Monteringshållarset, för verktygsfri montering av standardskenor 35 x 15 mm och monteringsplattor på...
- Dimensioner : 35 x 300 x 7,5 mm
- Produktnummer: 72008201
- E-nummer: 2504433
för GEOS-L/-S 3040, GEOS-L/-S 4050, längd 300 mm, höjd 7,5 mm
Standardskena enligt DIN EN 60715, 35 mm bredd, inkl. fästskruvar, för montering på GEOS...
- Dimensioner : 35 x 400 x 7,5 mm
- Produktnummer: 72008301
- E-nummer: 2504456
för GEOS-L/-S 4050, längd 400 mm, höjd 7,5 mm
Standardskena enligt DIN EN 60715, 35 mm bredd, inkl. fästskruvar, för montering på GEOS...
Monteringshållare set GEOS MHU-22
- Dimensioner : 39 x 75 x 155,5 mm
- Produktnummer: 72002701
- E-nummer: 2504431
för GEOS-L/-S 3030-22, GEOS-L/-S 3040-22, GEOS-L/-S 4050-22, GEOS-S...
Monteringshållarset universal, för montering av standardskenor GEOS NS 35-200 till -400 på olika...
Monteringshållare set GEOS-L MHH-22
- Dimensioner : 39 x 75 x 163 mm
- Produktnummer: 72102301
- E-nummer: 2504480
för GEOS-L 3030-22, GEOS-L 3040-22, GEOS-L 4050-22
Monteringshållarset, för verktygsfri montering av standardskenor 35 x 7,5 mm och monteringsplattor...
3-radig, 18 distributionsenheter, standardskenor 35 x 7,5 mm, för...
Bärram med standardskenor bredd 35 mm, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
Bärram GEOS TGS NS35/15 4050-3
- Dimensioner : 350 x 466 x 35 mm
- Produktnummer: 72007401
- E-nummer: 2504497
3-radig, 18 distributionsenheter, standardskenor 35 x 15 mm, för...
Bärram med standardskenor bredd 35 mm, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
3-radig, 54 moduler, para montaje en cuadro vacío GEOS-L 4050
Beröringsskydd för DIN-skenmonterade enheter, inkl. fästskruvar, för montering i kapslingens...
2-radig, 21 distributionsenheter, standardskenor 35 x 7,5 mm, för...
Bärram med standardskenor bredd 35 mm, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
Bärram GEOS TGS NS35/15 4050-2
- Dimensioner : 450 x 366 x 35 mm
- Produktnummer: 72007301
- E-nummer: 2504500
2-radig, 21 distributionsenheter, standardskenor 35 x 15 mm, för...
Bärram med standardskenor bredd 35 mm, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
2-radig, 42 moduler, para montaje en cuadro vacío GEOS-L 4050
Beröringsskydd för DIN-skenmonterade enheter, inkl. fästskruvar, för montering i kapslingens...
Inbyggnadsplatta GEOS-L EP-4050
- Dimensioner : 376 x 476 x 4 mm
- Produktnummer: 72101501
- E-nummer: 2502076
för GEOS-L 4050-22
Installationsplatta av isolermaterial till tomkapsling, inkl. fästskruvar, för individuell...
- Dimensioner : 370 x 156 x 2,5 mm
- Produktnummer: 72103501
- E-nummer: 2502085
för GEOS-L 3040-22, GEOS-L 4050-22
Skiljevägg av isolermaterial för tomkapsling inkl. hållare, för indelning av kapsling
- Dimensioner : 470 x 156 x 2,5 mm
- Produktnummer: 72103601
- E-nummer: 2502086
för GEOS-L 4050-22
Skiljevägg av isolermaterial för tomkapsling inkl. hållare, för indelning av kapsling
för GEOS-L 4050-22
Installationsplatta av isolermaterial till montering på skyddets insida på tomkapsling, inkl....
Lockskruvset GEOS-L 4050 DS/DK
- Dimensioner : 214 x 111 x 20 mm
- Produktnummer: 72104501
- E-nummer: 2504482
För kapsling GEOS-L 4050
Lockskruvsset med säkerhetsfunktion för GEOS-L, 3030/3040 8mm triangelhuvud
För locksäkring vid GEOS-tomkapslingar, förhindrar att locket...
Lockhållare av rostfritt stål med fästskruvar, kan monteras i efterhand
- Dimensioner : 20 x 94 x 10 mm
- Produktnummer: 72002001
- E-nummer: 2502087
Väggavstånd 10 mm
Set med fästen av plast för distansmontering, Montering i vinkel 0°, 45° eller 90° möjlig, svart,...
- Dimensioner : 20 x 95 x 40 mm
- Produktnummer: 72002101
- E-nummer: 2502088
Väggavstånd 40 mm
Set med fästen av plast för distansmontering, Montering i vinkel 0°, 45° eller 90° möjlig, svart,...
Externa fästöron GEOS ABL-10/ES
- Dimensioner : 35 x 90 x 8,5 mm
- Produktnummer: 72007501
- E-nummer: 2504417
Väggavstånd 10 mm
Externa fästöron-set av rostfritt stål V4A, montering i vinkel 0° eller 90° möjlig, set = 4 stycke
Externa fästöron GEOS ABL-40/ES
- Dimensioner : 35 x 90 x 38,5 mm
- Produktnummer: 72007601
- E-nummer: 2504432
Väggavstånd 40 mm
Externa fästöron-set av rostfritt stål V4A, montering i vinkel 0° eller 90° möjlig, set = 4 stycke
- Dimensioner : 35 x 400 x 40,5 mm
- Produktnummer: 72005101
- E-nummer: 2504507
Montering på kapsling 400 mm
Rör/mastfäste, sats, av varmförzinkat stål, sats=2 st.
- Dimensioner : 35 x 500 x 40,5 mm
- Produktnummer: 72005201
- E-nummer: 2504508
Montering på kapsling 500 mm
Rör/mastfäste, sats, av varmförzinkat stål, sats=2 st.
- Dimensioner : 375 x 235 x 20 mm
- Produktnummer: 72004001
- E-nummer: 2504509
för rördiameter från 60 till 90 mm
Rörklamma, sats, av specialstål V2A, används tillsammans med rör/mastfäste, sats GEOS MSS, sats=2...
- Dimensioner : 375 x 235 x 20 mm
- Produktnummer: 72004101
- E-nummer: 2504510
för rördiameter från 90 till 150 mm
Rörklamma, sats, av specialstål V2A, används tillsammans med rör/mastfäste, sats GEOS MSS, sats=2...
Skruvklämmor, sats SRS 150-210
- Dimensioner : 375 x 235 x 20 mm
- Produktnummer: 72004201
- E-nummer: 2504511
för rördiameter från 150 till 210 mm
Rörklamma, sats, av specialstål V2A, används tillsammans med rör/mastfäste, sats GEOS MSS, sats=2...
för att täcka GEOS 4050-kapslingar på baksidan när mastklämme-satsen...
Designplatta av specialstål V2A, 1 st.
Ventilationselementsset BEL Air M40/gn
- Dimensioner : 150 x 220 x 10 mm
- Produktnummer: 26344001
- E-nummer: 1438190
M40, Set = 2 stycken, Luftväxlingsflöde: 30 l / dag / Set
BEL Air-ventilationselementset, för att undvika kondensvattenbildning i kapslingar, för monteras...
Den här artikeln är arkiverad!
Hålskär för hand- och pelarborrmaskiner, högkvalitativt...
Högkvalitativ industriell design med karbidinsatser för höga skäregenskaper, med centrumborr...
Den här artikeln är arkiverad!
Hålskär för hand- och pelarborrmaskiner, högkvalitativt...
Högkvalitativ industriell design med karbidinsatser för höga skäregenskaper, med centrumborr...
Den här artikeln är arkiverad!
Hålskär för hand- och pelarborrmaskiner, högkvalitativt...
Högkvalitativ industriell design med karbidinsatser för höga skäregenskaper, med centrumborr...
Dubbeltätningsmembran DMS M20/sw
- Dimensioner : 25,2 x 25,2 x 13,4 mm
- Produktnummer: 26002001
- E-nummer: 1438184
Dubbeltätningsmembran DMS M25/sw
- Dimensioner : 29,7 x 29,7 x 13,6 mm
- Produktnummer: 26002501
- E-nummer: 1438186
Dubbeltätningsmembran DMS M32/sw
- Dimensioner : 36,7 x 36,7 x 14,7 mm
- Produktnummer: 26003201
- E-nummer: 1438188
Tätningsdiameter 2 - 6,5 mm, Gängans längd 12 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång gänga, M_ x 1,5 mm, med kontramutter,...
Tätningsdiameter 4 - 10 mm, Gängans längd 12 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång gänga, M_ x 1,5 mm, med kontramutter,...
Tätningsdiameter 6 - 12 mm, Gängans längd 15 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång gänga, M_ x 1,5 mm, med kontramutter,...
Tätningsdiameter 9 - 16 mm, Gängans längd 15 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång gänga, M_ x 1,5 mm, med kontramutter,...
Tätningsdiameter 11 - 21 mm, Gängans längd 15 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång gänga, M_ x 1,5 mm, med kontramutter,...
Tätningsdiameter 16 - 28 mm, Gängans längd 18 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång gänga, M_ x 1,5 mm, med kontramutter,...
Tätningsdiameter 21 - 34.5 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång gänga, M_ x 1,5 mm, med kontramutter,...
- Dimensioner : 25,2 x 11,9 x 25,2 mm
- Produktnummer: 26202001
- E-nummer: 1438181
svart
Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...
CAD-data
| CAD-data | Ladda ned 3D-CAD-data |
|---|
Produkttexter
Logga in på mySpelsberg för att ladda ned Produkttexter. mySpelsberg Logga in
Liknande produkter
ny

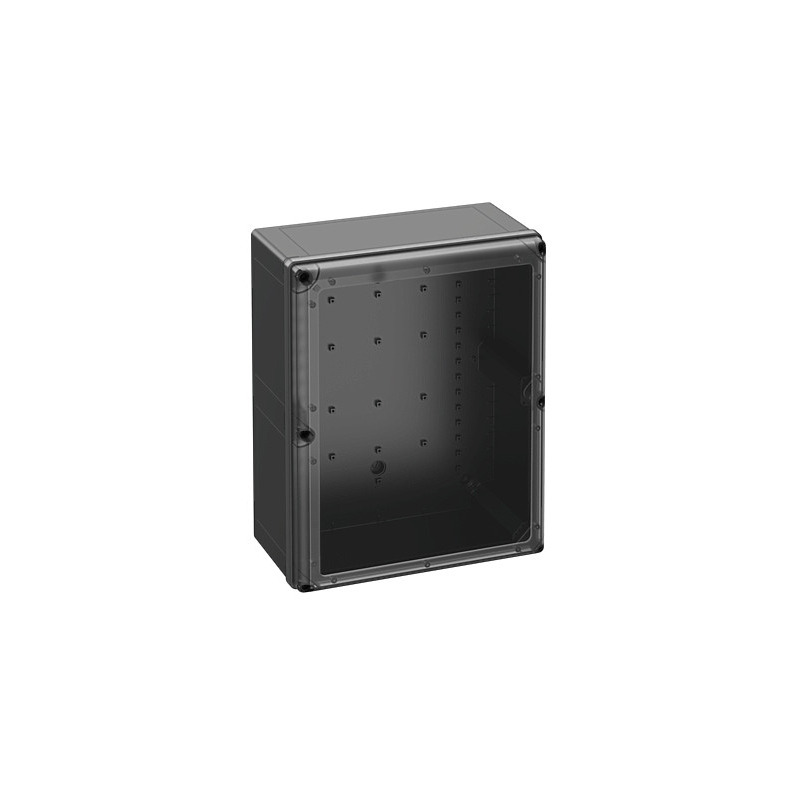

med transparent dörr
Tomkapsling, lämplig för installation i svåra miljöer och oskyddade utomhusområden,...
Din direktkontakt med våra experter
Har du frågor om produkten och behöver rådgivning?
Här kan du lämna ett direktmeddelande som rör produkten.
