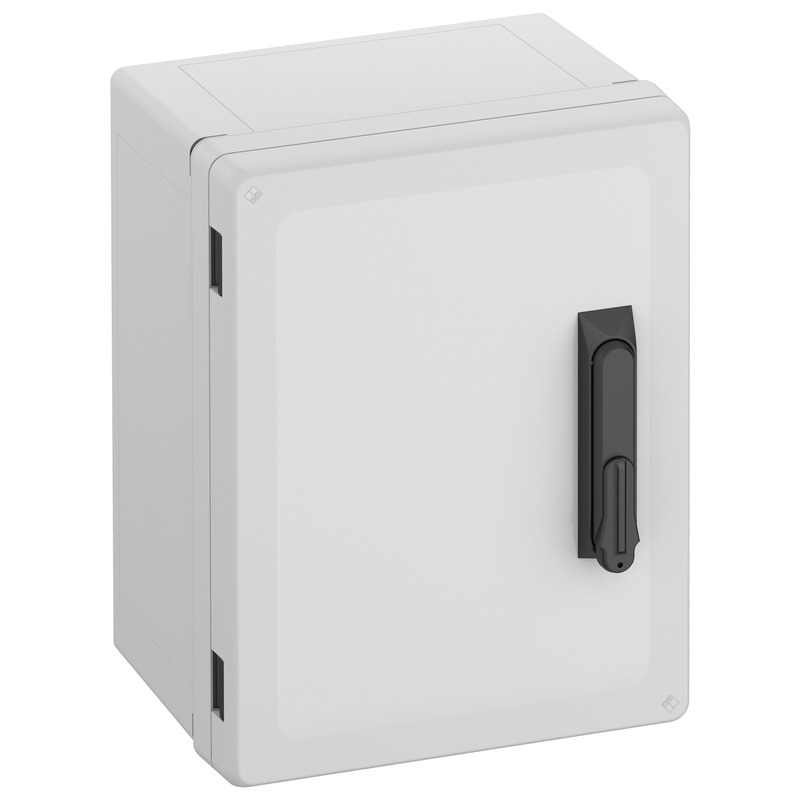

Kopplingsskåp
Produktnummer: 72073401 | Dimensioner: 300 x 400 x 226 mm
E-nummer: 2504458
Kopplingsskåp, lämpligt för installation i hårda miljöer och i oskyddat utomhusområde, låda och ram: glasfiberförstärkt polykarbonat, grå, som RAL 7035, dörr: Polykarbonat.
Svängspak för upptagning av profilhalvcylinder enligt DIN 18252
med grå dörr
| Nominell isolationsspänning AC | 1000 V |
|---|---|
| Nominell isolationsspänning DC | 1500 V |
| Skyddsklass | II |
| Skyddstyp | IP66/IP67/IP69 |
| ventilerad | nej |
| UL Type Rating | 4X, 12/12K |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 300 mm |
|---|---|
| Längd | 400 mm |
| Höjd | 226 mm |
| Innerlängd | 371 mm |
| Inre bredd | 271 mm |
| Innerhöjd | 204 mm |
| Vikt | 5.064 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brinnegenskaper enligt UL 50 / UL 746C | jämförbar med 5VA |
| Brännbarhetsklass enligt UL94 | V2 |
| Glödtrådstest enligt EN 60695-2-11 | 960 °C |
| Monteringstyp | Väggmontering |
|---|---|
| Slagtålighet | IK09 |
| förseglingsbar | ja |
| Flänsvariant | nej |
| Staplingsbar | nej |
| Tätningssystem | 2-punkt, svängspak |
| med fästpunkter i locket | ja |
| Typ av överdel | Dörr |
| Låssats | utan |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -35 °C |
| Omgivningstemperatur max. | 80 °C |
| Omgivningstemperatur 24h | 60 °C |
| Installationsområde | oskyddat område utomhus |
| EAN | 4013902646098 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000261 |
| Tulltariffnummer | 85389099 |
| Material nederdel | Polykarbonat, glasfiberförstärkt |
|---|---|
| Material överdel | Polykarbonat |
| Material införing | inte relevant |
| Material tätning | Silikon |
| Material omslagsskruv | Polyamid, glasfiberförstärkt |
| Godkännanden | UL-EU (EN 62208) |
|---|---|
| Godkännanden | UL-EU (EN 61439-1/-2) |
| Godkännanden | UL-EU (EN 61439-1/-3) |
| Godkännanden | UL-EU (EN 61439-1 & EN IEC 61439-7) |
| Godkännanden | DLG (Amoniakresistent) |
| Godkännanden | DNV |
| Måttritning | dxf (16 MB) |
|---|---|
| Måttritning | pdf (3 MB) |
| Måttritning | dwg (3 MB) |
| Måttritning | jpg (1 MB) |

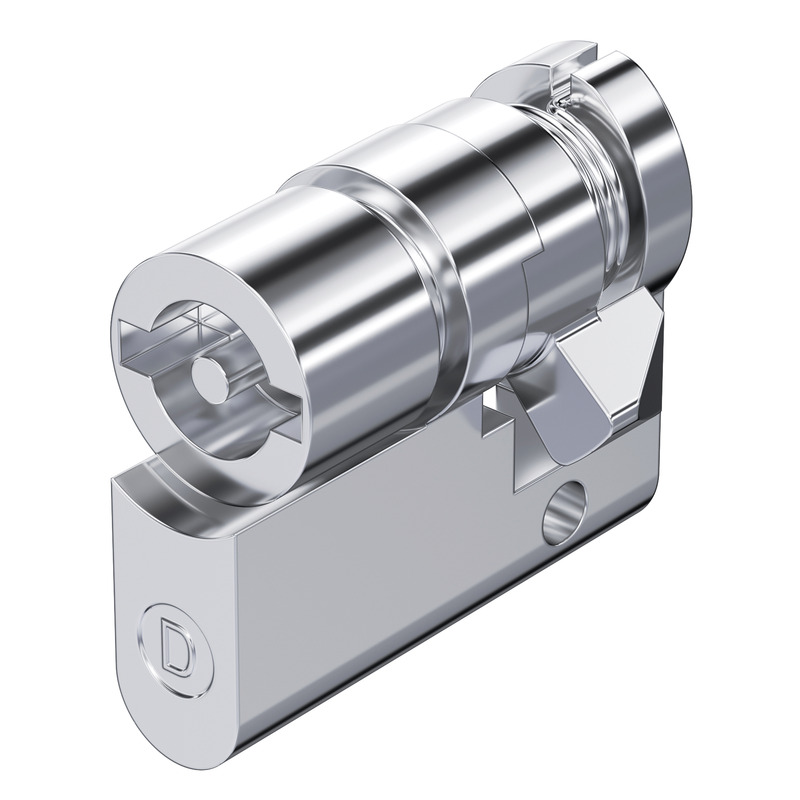

Låsanordning för singelhandtag GEOS-S SGA-DB/3
Profil-halvcylinder för GEOS-S dörrkapsling med enkelhandtag

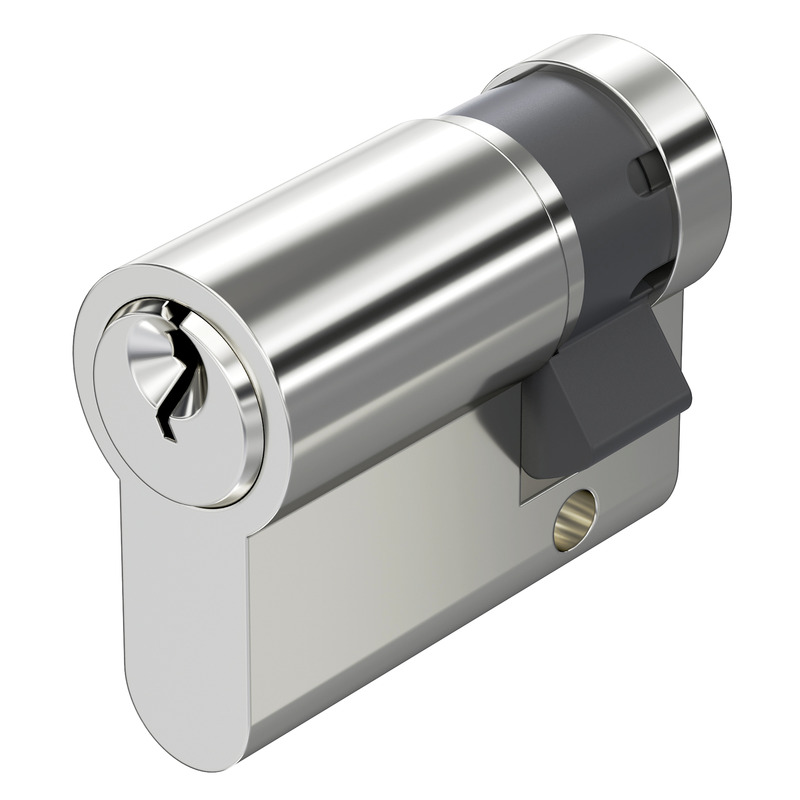

Låsanordning för singelhandtag GEOS-S SGA-2
Profil-halvcylinder för GEOS-S dörrkapsling med enkelhandtag
Montageplatta av isolermaterial, inkl. fästskruvar, för bottenmontering, Alternativ montering med...
Montageplåt, inkl. fästskruvar, för bottenmontering, Alternativ montering med monteringshållare på...
Standardskena enligt DIN EN 60715, 35 mm bredd, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
Standardskena enligt DIN EN 60715, 35 mm bredd, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
Monteringshållarset, för verktygsfri montering av normskenor 35 x 7,5 mm och monteringsplattor på...
Monteringshållare set GEOS MHU-22
Monteringshållarset universal, för montering av standardskenor GEOS NS 35-200 till -400 på olika...
Skiljevägg av isolermaterial för kopplingsskåp inkl. hållare, för indelning av kapsling
Skiljevägg av isolermaterial för kopplingsskåp inkl. hållare, för indelning av kapsling
Innerdörr av isolerande material för GEOS-S, inkl. gångjärn, fästskruvar och vridlås, 3 mm...
Beröringsskydd GEOS-S BSM 3040-9
Beröringsskyddsmodul för verktygsfri montering i ramen på GEOS-kopplingsskåp, plast grå liknande RAL...
Beröringsskydd GEOS-S BSM 3040
Beröringsskyddsmodul för verktygsfri montering i ramen på GEOS-kopplingsskåp, plast grå liknande RAL...
Beröringsskydd GEOS-S BSM 3040-9/2
Beröringsskyddsmodul för verktygsfri montering i ramen på GEOS-kopplingsskåp, plast grå liknande RAL...
Innerdörr för installationer GEOS-S EPT 3040
Installationsplatta av isolermaterial till dörren på GEOS-kopplingsskåp, inkl. fästskruvar, för...
Set med fästen av plast för distansmontering, Montering i vinkel 0°, 45° eller 90° möjlig, svart,...
Set med fästen av plast för distansmontering, Montering i vinkel 0°, 45° eller 90° möjlig, svart,...
Externa fästöron GEOS ABL-10/ES
Externa fästöron-set av rostfritt stål V4A, montering i vinkel 0° eller 90° möjlig, set = 4 stycke
Externa fästöron GEOS ABL-40/ES
Externa fästöron-set av rostfritt stål V4A, montering i vinkel 0° eller 90° möjlig, set = 4 stycke
Rör/mastfäste, sats, av varmförzinkat stål, sats=2 st.
Rör/mastfäste, sats, av varmförzinkat stål, sats=2 st.
Rörklamma, sats, av specialstål V2A, används tillsammans med rör/mastfäste, sats GEOS MSS, sats=2...
Rörklamma, sats, av specialstål V2A, används tillsammans med rör/mastfäste, sats GEOS MSS, sats=2...
Skruvklämmor, sats SRS 150-210
Rörklamma, sats, av specialstål V2A, används tillsammans med rör/mastfäste, sats GEOS MSS, sats=2...
Designplatta av specialstål V2A, 1 st.
Montageplatta av isolermaterial, inkl. fästskruvar, för bottenmontering, Alternativ montering med...
Montageplåt, inkl. fästskruvar, för bottenmontering, Alternativ montering med monteringshållare på...
Standardskena GEOS NS35/15-250
Standardskena enligt DIN EN 60715, 35 mm bredd, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
Standardskena GEOS NS35/15-350
Standardskena enligt DIN EN 60715, 35 mm bredd, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
Standardskena enligt DIN EN 60715, 35 mm bredd, inkl. fästskruvar, för montering på GEOS...
Standardskena enligt DIN EN 60715, 35 mm bredd, inkl. fästskruvar, för montering på GEOS...
Bärram med standardskenor bredd 35 mm, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
Bärram GEOS TGS NS35/15 3040-2
Bärram med standardskenor bredd 35 mm, i höjderna 7,5 och 15 mm, inkl. fästskruvar för...
Monteringshållare set GEOS MH-22 NS35/15
Monteringshållarset, för verktygsfri montering av standardskenor 35 x 15 mm och monteringsplattor på...
Montageplatta GEOS-S EPR 3040/4030
Installationsplatta av isolermaterial till ramen på GEOS-kopplingsskåp, inkl. fästskruvar, för...
Lockskruvset kopplingsskåp
Snabbkruvset GEOS-S 3040/4030 SV
Snabbstängning-set kopplingsskåp
Dörrstopp för fixering av den öppna kopplingsskåpsdörren i två möjliga positioner
Interiörbelysning set GEOS-S IBS 3040/4030
Interiörbelysningsset för GEOS-S inkl. dörrkontakt och montage detaljer
Kraftenhet för montage på NS35 skena. Input 85-264VAC, output 21,6-29VDC. Max 15,2W
Ventilationselementsset BEL Air M40/gn
BEL Air-ventilationselementset, för att undvika kondensvattenbildning i kapslingar, för monteras...
Högkvalitativ industriell design med karbidinsatser för höga skäregenskaper, med centrumborr...
Högkvalitativ industriell design med karbidinsatser för höga skäregenskaper, med centrumborr...
Högkvalitativ industriell design med karbidinsatser för höga skäregenskaper, med centrumborr...
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran DMS M32/4
Dubbeltätningsmembran IP66 fyra kabelgenomgöringar
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång gänga, M_ x 1,5 mm, utan kontramutter,...
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång gänga, M_ x 1,5 mm, utan kontramutter,...
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång gänga, M_ x 1,5 mm, utan kontramutter,...
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång gänga, M_ x 1,5 mm, utan kontramutter,...
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång gänga, M_ x 1,5 mm, utan kontramutter,...
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång gänga, M_ x 1,5 mm, utan kontramutter,...
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång gänga, M_ x 1,5 mm, utan kontramutter,...
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång anslutningsgänga, M_ x 1,5 mm, med...
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång anslutningsgänga, M_ x 1,5 mm, med...
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång anslutningsgänga, M_ x 1,5 mm, med...
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång anslutningsgänga, M_ x 1,5 mm, med...
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång anslutningsgänga, M_ x 1,5 mm, med...
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång anslutningsgänga, M_ x 1,5 mm, med...
Kabelförskruvning, IP68/IP69*, med dragavlastning, lång anslutningsgänga, M_ x 1,5 mm, med...
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...
| CAD-data | Ladda ned 3D-CAD-data |
|---|
Logga in på mySpelsberg för att ladda ned Produkttexter. mySpelsberg Logga in

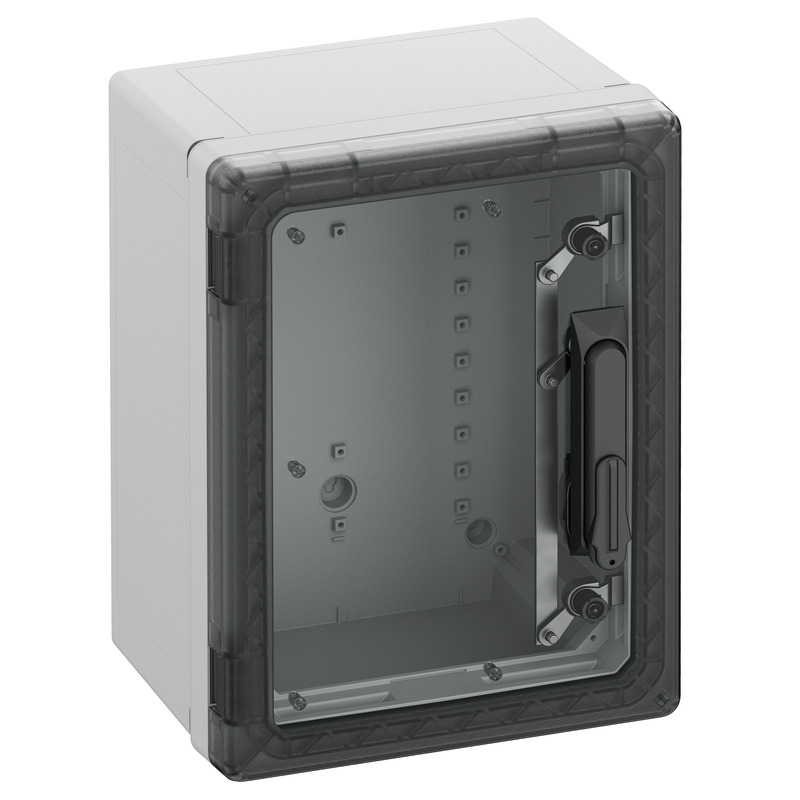

Kopplingsskåp GEOS-S 3040-22-to/SH
