Solströmsladdning via potentialfri aktiveringskontakt

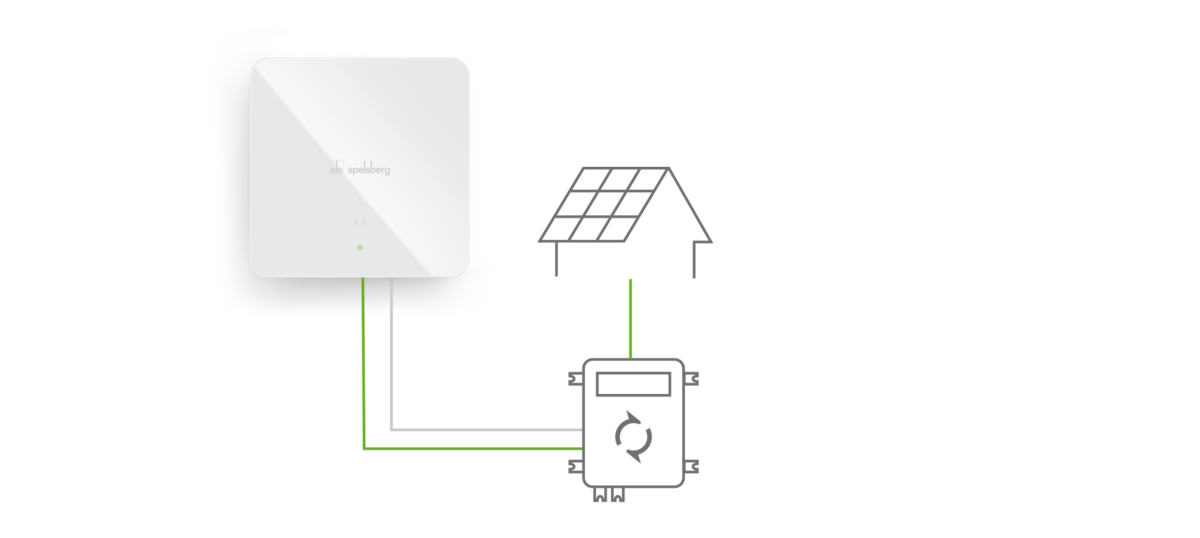

Vid laddning av solström via en extern aktiveringskontakt ansluts laddboxen till växelriktaren via en styrledning. Den potentialfria kontakten måste vara anpassad för ström < 25 mA. Så fort det uppstår ett fördefinierat överskott av solenergi (minsta laddeffekt) startas laddningen via en aktiveringssignal från växelriktaren. Om ett inställt tröskelvärde underskrids bryts aktiveringssignalen från växelriktaren och laddningen stoppas. Aktiveringen styrs av den externa växelriktaren och baseras på de villkor för till- och frånslag som angetts.
De flesta elbilar kan laddas med enfasström med en effekt på 1,4 kW eller mer. Om laddboxen har en styrledningsingång, till exempel Spelsberg Wallbox Smart Pro, och har en enfaseffekt på upp till 3,7 kW ger ”Ladda via extern aktivering” bra resultat med en hög andel ström från solenergi även med en liten solcellsanläggning.
Parameterkonfiguration
Konfiguration av solströmsladdning via potentialfri aktiveringskontakt (Smart Pro)
Innan konfigurationen kan göras i Spelsberg Wallbox-appen måste en signalledning kopplas till den potentialfria kontakten på växelriktaren för solceller och laddboxens motsvarande fjäderbelastade plintar. Mer information och anvisningar hittar du i handbokeni kapitel 9.8 (”Anslutning av signalledning för solceller”).
Så fort anslutningen har upprättats via signalledningen kan konfigurationen utföras i Spelsberg Wallbox-appen. Öppna appen och gå till ”System – Inställningar”. Öppna ”Avancerade inställningar”, välj ”Expertinställningar” och välj ”Dynamisk laststyrning (DLM)”.
Följande parametrar ska ställas in. Parametrar utan inställningsanvisningar kan ignoreras för det här användningsområdet.
Parameteröversikt DLM | |
Appens parametrar | Inställning |
DLM-roll som koordinator/laddpunkt | Välj: DLM-koordinator |
DLM-nätverks-ID |
|
DLM-koordinatoranslutning |
|
DLM-koordinatorns IP-adress |
|
Antal identifierade DLM-laddpunkter |
|
Laststyrning efter fördelningscentralens strömbegränsning L1/L2/L3 [A] | Ange 7 [0–10 000] _ _ _ _ _ _ _ _ (max. 16 A) |
Strömbegränsning för nätanslutning L1/L2/L3 [A] |
|
Maximal laddström som kan fördelas L1/L2/L3 [A] | Ange 7 [0–10 000] _ _ _ _ _ _ _ _ (max. 16 A) |
Undre strömbegränsning för nätanslutning [A] |
|
Strömbegränsning vid anslutningsfel [A] |
|
Mätarstöd för externa laster |
|
Extern mätare |
|
IP-adress för den externa Modbus TCP-mätare |
|
Port för extern Modbus TCP-mätare |
|
Återställning av DLM-laddpunktsdatabas |
|
Undvik obalanserad last |
|
Gräns för obalanserad last [A] |
|
Säkerhetsmarginal för extern last L1/L2/L3 [A] |
|
IT-strömnät i DLM |
|
Använd strömförskjutning i DLM vid ingång för solenergi | Aktivera |
Strömförskjutning vid extern ingång för solenergi L1/L2/L3 [A] | Ange 7 [-1 000–0] _ _ _ _ _ _ _ _ |
Logikbeteende hos extern ingång för solenergi | Välj: Active LOW |
Anslutningstyp för extern mätare |
|
Obs! När reläet i växelriktaren stängs vid aktivitet i utgången ska polariteten ställas om på ”Active low” för det här användningsområdet. När reläet öppnas vid aktivitet ska polariteten ställas om på ”Active high” för det här användningsområdet. Det här beror på växelriktarens utförande. Nedan finns en översikt över systemets beteende.
Systemutgång Utförande | Systemutgång Tillstånd | Polaritet ingång 1 | Beteende |
---|---|---|---|
Normally Open | Off | Active High | Full laddström |
On | Laddströmmen minskas med strömförskjutningen | ||
Off | Active Low | Laddströmmen minskas med strömförskjutningen | |
On | Full laddström | ||
Normally Closed | Off | Active High | Laddströmmen minskas med strömförskjutningen |
On | Full laddström | ||
Off | Active Low | Full laddström | |
On | Laddströmmen minskas med strömförskjutningen |
På växelriktaren måste dessutom en inställning göras som anger från vilken solenergi- eller strömkälla aktiveringssignalen ska skickas till laddboxen via den potentialfria kontakten så att laddboxen kan starta laddningen. Detta är tröskelvärdet som definierar villkoren för till- och frånslag och bör ställas in något högre än laddboxens laddströmsinställning.
Praktiskt exempel:
Målet är att laddboxen ska starta resp. stoppa laddningen när tillräckligt med solenergi har alstrats.
Växelriktaren behöver en potentialfri utgång (relä med slutarkontakt). Den här utgången konfigureras i växelriktaren så att den är öppen när den inte ska laddas resp. stängd så snart tillräckligt med solenergi för laddning står till förfogande. Båda slutarkontakterna i den potentialfria utgången måste anslutas med klämma PV1 och PV2 i Spelsberg-laddboxen. Du kan använda en tvåtrådig ledning med 0,5 mm² trådar.
I exemplet har fördelningscentralen säkrats med 16 A och den maximala laddströmmen ska också ligga på 16 A. Ange därmed per fas 16 A vid ”Laststyrning efter fördelningscentralens strömbegränsning” och ”Maximal laddström som kan fördelas”. För att pausa laddningen när ingen signal ligger på från växelriktaren måste strömförskjutningen vara lika med ”Laststyrning efter fördelningscentralens strömbegränsning”, alltså -16 A, då 16 A - 16 A = 0 A. Det logiska förhållandet ställs in på ”Active low”. I exemplet gäller följande förhållande för växelriktaren: Reläet i växelriktaren är öppet i vilotillstånd (Normally Open) så att laddströmmen reduceras med strömförskjutningen vid ingen signal (Off) (16 A - 16 A = 0 A). Om en signal ligger på (On) stängs kontakten och laddningen påbörjas.
Systemutgång Utförande | Systemutgång Tillstånd | Polaritet ingång 1 | Beteende |
---|---|---|---|
Normally Open | Off | Active Low | Laddströmmen minskas med strömförskjutningen |
On | Full laddström |
