Huvudledningsgrenplint med anslutningstvärsnitt 1x25 mm² per pol och 2 utgående kretsar 16 mm² per pol
1-polig - 25/16 mm²
Den här produkten är föråldrad.
löper ut till 31.12.2024

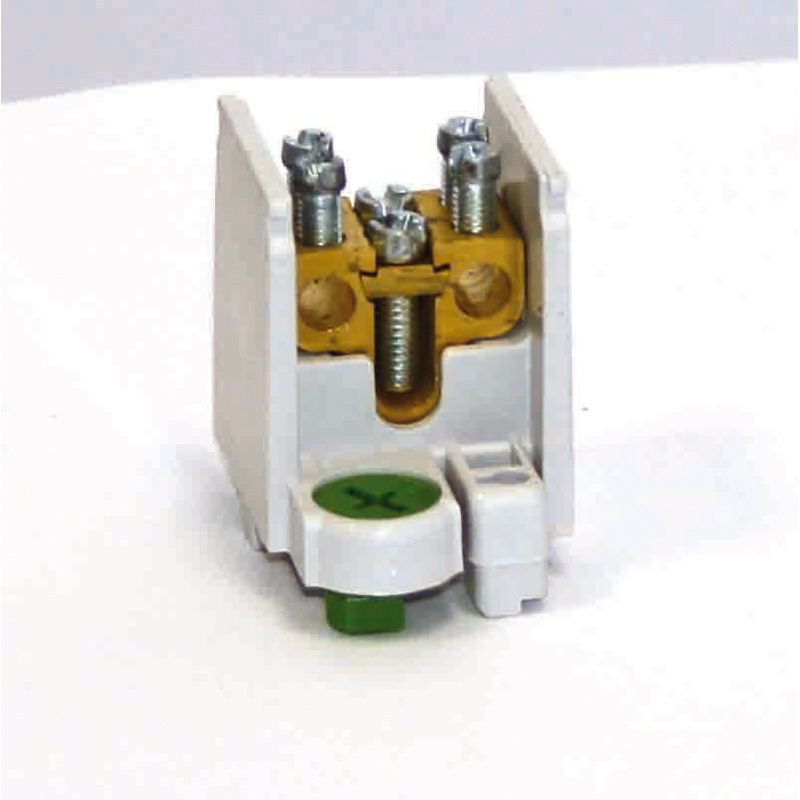

Huvudledningsgrenplint
HA 25-12
Produktnummer: 69112201 | Dimensioner: 40 x 50 x 58 mm
Elektriska egenskaper
| Nominell driftspänning AC | 400 V |
|---|---|
| Antal poler | 1 |
| Anslutning 1: Anslutningstyp | skruvar |
| Anslutning 1: Klämpunkter per pol | 3 |
| Anslutning 1: För kopparledare | 1 |
| Anslutning 1: Anslutningsbar area ledare fintrådig (min) | 2.5 mm² |
| Anslutning 1: Anslutningsbar area ledare fintrådig (max) | 16 mm² |
| Anslutning 1: Anslutningsbar area enkelledare (min) | 1.5 mm² |
| Anslutning 1: Anslutningsbar area enkelledare (max) | 25 mm² |
| Anslutning 1: Anslutningsbar area riktrådig ledare (min) | 1.5 mm² |
| Anslutning 1: Anslutningsbar area riktrådig ledare (max) | 25 mm² |
| Anslutning 2: Typ av anslutning | Skruvar |
| Anslutning 2: För kopparledare | 1 |
| Anslutning 2: Anslutningsbar area ledare fintrådig (min) | 1.5 mm² |
| Anslutning 2: Anslutningsbar area ledare fintrådig (max) | 10 mm² |
| Anslutning 2: anslutningsbar ledare, area solid (min) | 1.5 mm² |
| Anslutning 2: anslutningsbar ledare, area solid (max) | 16 mm² |
| Anslutning 2: anslutningsbar ledare, area flertrådig (min) | 1.5 mm² |
| Anslutning 2: anslutningsbar ledare, area flertrådig (max) | 16 mm² |
Mått
| Bredd | 40 mm |
|---|---|
| Längd | 50 mm |
| Höjd | 58 mm |
| Vikt | 0.0732 kg |
Materialegenskaper
| Brännbarhetsklass enligt UL94 | V0 |
|---|---|
| Glödtrådstest enligt EN 60695-2-11 | 960 °C |
Mekaniska egenskaper (AG)
| Anslutning 1: Vridmoment | 2.5 Nm |
|---|---|
| Anslutning 2: Åtdragningsmoment | 2.5 Nm |
Sales Information
| EAN | 4013902014187 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC000275 |
| Tulltariffnummer | 85369010 |
Material
| Material isoleringskropp | Termoplast |
|---|
