Anbaustutzen AST M20 (23042001) Aluminium: Spelsberg

Anslutningsstuds

AST M20

Produktnummer: 23042001 | Dimensioner: 24,5 x 24,5 x 22,5 mm

Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar 1,5–4,0 mm, grå

Tätningsdiameter 8 - 13,5 mm

Elektriska egenskaper

Skyddstyp IP55

Färger

Färg tillbehör ljusgrå

Mått

Bredd 24.5 mm
Längd 24.5 mm
Höjd 22.5 mm
Nominell storlek M20
Vikt 0.0027 kg

Materialegenskaper

UV-beständig nej
halogenfri ja
Brännbarhetsklass enligt UL94 HB
Glödtrådstest enligt EN 60695-2-11 650 °C

Mekaniska egenskaper (AG)

för tätningsområde min 8 mm
för tätningsområde max 13.5 mm

Miljöförhållanden

Installationsområde Inomhus

Sales Information

EAN 4013902852123
Packing Unit Code C62
ETIM Class EC000451
Tulltariffnummer 39269097

Ladda ned datablad

Ladda ned datablad

Måttblad

Måttritning dxf (328 KB)
Måttritning pdf (50 KB)
Måttritning dwg (89 KB)
Måttritning jpg (1 MB)

Certifikat

CE Deklaration DE/EN/FR pdf (62 KB)
UKCA Deklaration EN pdf (165 KB)
CE Deklaration PL pdf (136 KB)
CE Deklaration DE/EN/PL pdf (138 KB)
CE Deklaration DE/EN/FR pdf (135 KB)

CAD-data

CAD-data Ladda ned 3D-CAD-data

Din begäran

Din information

Företagsdata

CAD-format

Produkttexter

Liknande produkter

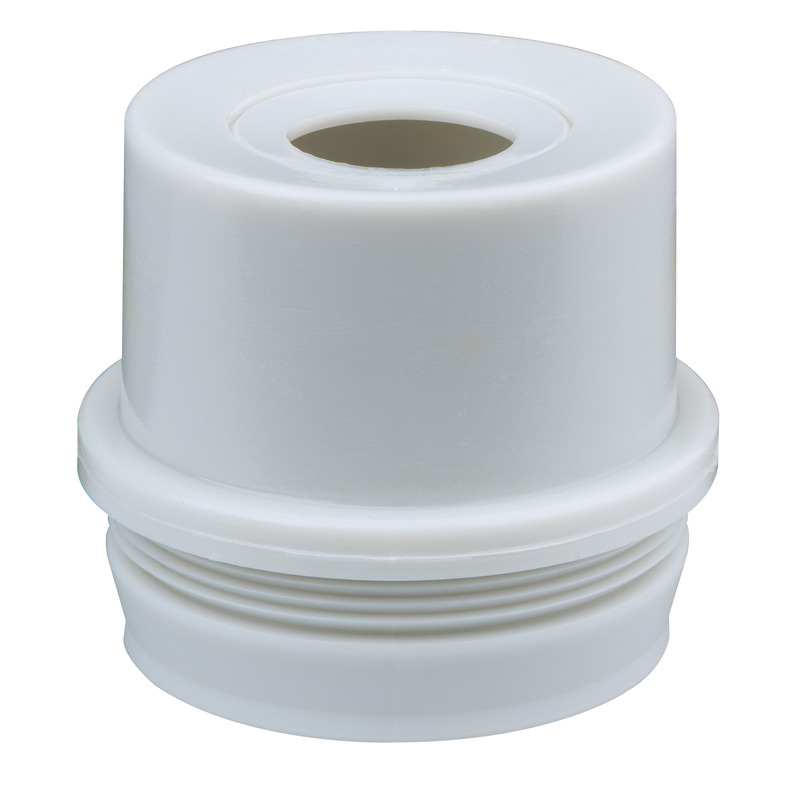

Anslutningsstuds AST M16

  • Dimensioner : 20,5 x 20,5 x 22,5 mm
  • Produktnummer: 23041601

Tätningsdiameter 6 - 10 mm



Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Anslutningsstuds AST M25

  • Dimensioner : 29,5 x 29,5 x 22,6 mm
  • Produktnummer: 23042501

Tätningsdiameter 9 - 18,5 mm



Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...

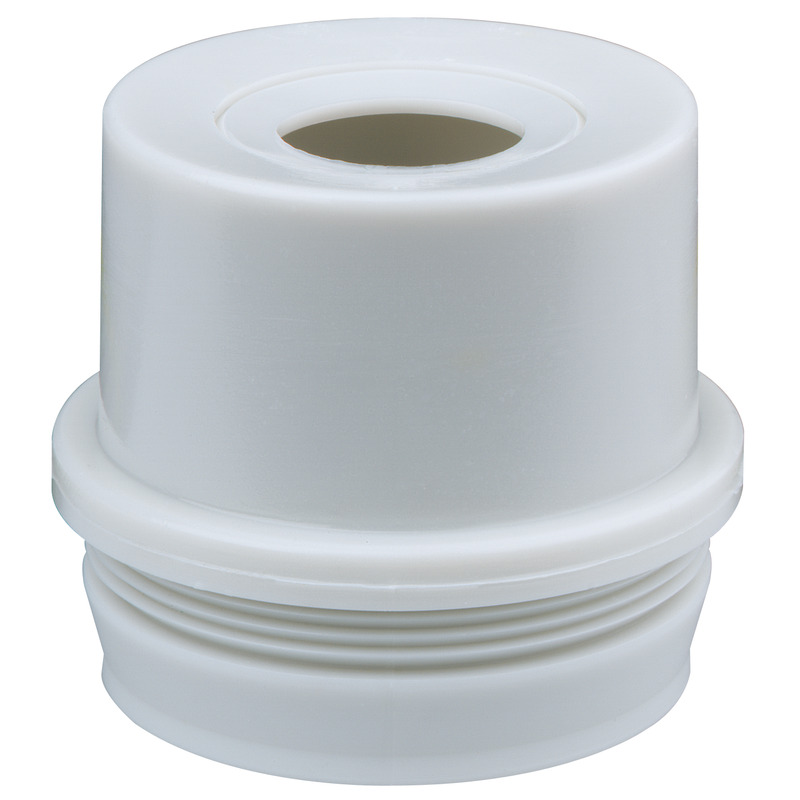

Anslutningsstuds AST M32
