Reihenklemmengehäuse ALR 3616-L (16091301) Aluminium: Spelsberg

Plintkapsling

ALR 3616-L

Produktnummer: 16091301 | Dimensioner: 360 x 160 x 91 mm

Plintkapsling, med skyddsklass IP66, Nominell ledningsarea 4 mm², Ui=400V AC, Aluminium, pulverlackerad, Inre fästpunkter, För installation i industri miljö och skyddad utomhusinstallation

Utan plintar, med NS35 skena

Elektriska egenskaper

Nominell isolationsspänning AC 400 V
max. tvärsnitt 4 mm²
Skyddstyp IP66
UL Type Rating i.u.

Mått

Bredd 360 mm
Längd 160 mm
Höjd 91 mm
Vikt 2.98 kg

Materialegenskaper

UV-beständig ja
halogenfri ja

Mekaniska egenskaper (AG)

Monteringstyp Vägg-/takmontering
Slagtålighet IK09
förseglingsbar ja
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -35 °C
Omgivningstemperatur max. 75 °C
Omgivningstemperatur 24h 60 °C
Installationsområde skyddat område utomhus

Sales Information

EAN 4013902120321
Packing Unit Code C62
ETIM Class EC002713
Tulltariffnummer 85369095

Material

Material nederdel Aluminium, pulverlackerad
Material överdel Aluminium, pulverlackerad
Material tätning Polyuretan

Ladda ned datablad

Ladda ned datablad

Måttblad

Måttritning pdf (92 KB)
Måttritning dxf (781 KB)
Måttritning dwg (146 KB)
Måttritning jpg (666 KB)

Certifikat

UKCA Deklaration EN pdf (49 KB)
CE Deklaration DE/EN/FR pdf (221 KB)

Tillbehör

Ytterflänsset AL ALS-gro

  • Dimensioner : 16 x 51 x 6 mm
  • Produktnummer: 15400601

för AL/ALR 1212, 1616, 2212, 2320, 2616, 2823, 3323, 3616



Externa fästöron



Ytter gångjärn AL ASS

  • Dimensioner : 30 x 59 x 17 mm
  • Produktnummer: 15421001

för AL/ALR 1010, 1212, 1616, 2212, 2320, 2616, 2823, 3323, 3616



För omriggning av kapslingslocket till gångjärnshängd dörr. Inkl. 2 gångjärn, fästskruvar och...



CAD-data

CAD-data Ladda ned 3D-CAD-data

Din begäran

Din information

Företagsdata

CAD-format

Produkttexter

Liknande produkter

Den här artikeln är arkiverad!

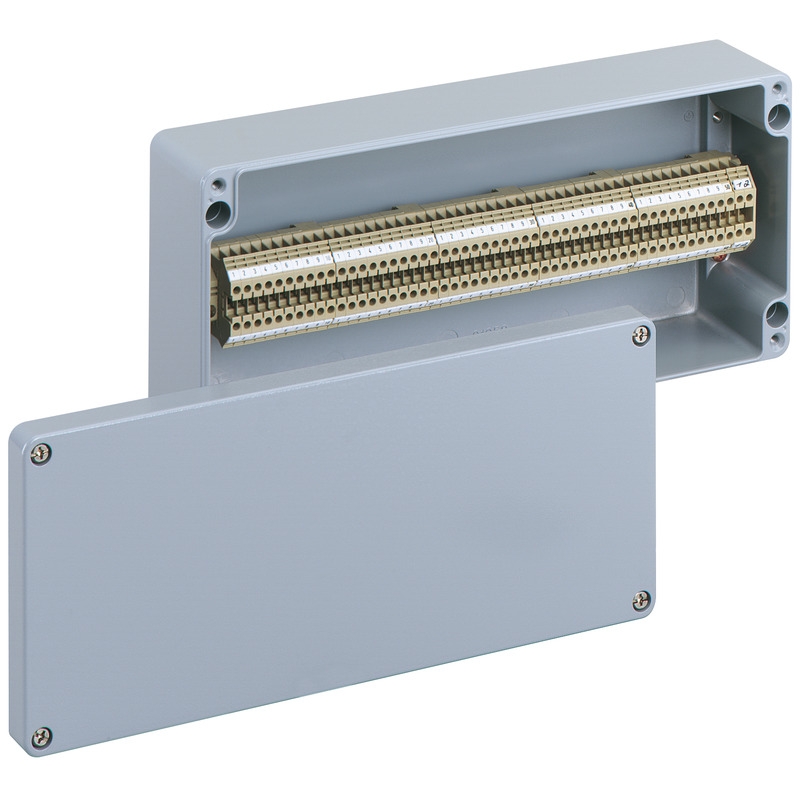

Plintkapsling ALR 3616-4²

  • Dimensioner : 360 x 160 x 91 mm
  • Produktnummer: 16041301

Utrustad med 52 polig plint



Plintkapsling, med skyddsklass IP66, Nominell ledningsarea 4 mm², Ui=400V AC, Aluminium,...
