Kopplingsdosa
Produktnummer: 86230401 | Dimensioner: 160 x 160 x 110 mm

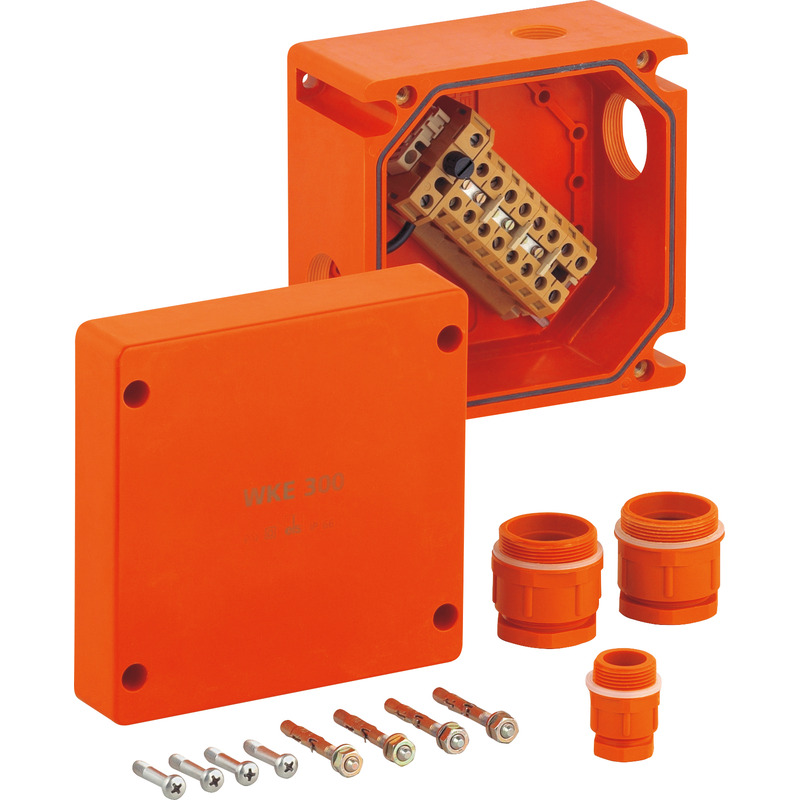

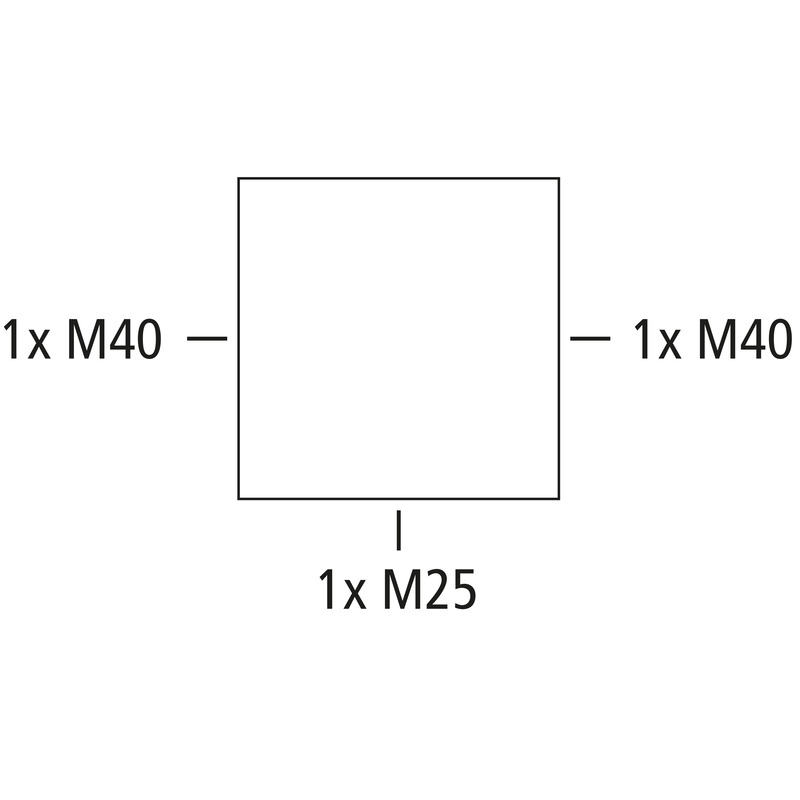

Kopplingsdosa, med skyddsklass IP66, Ui=450 V AC, Certifierad enligt VDE (DIN EN 61439-1/-3 (VDE 0660-600-1/-3)), M25/M40, (3 Sida), Externa fästpunkter, E30 elektrisk funktionsintegritet enligt DIN 4102-12, Termoplast.
orange, Kopplingsdosa med avsäkrad avgrening 3 polig, anslutningsdosa 5 polig, antal ledare per klämma koppling 4 x 1.5 - 10mm², säkringshållare max 6,3A.
Inkl.:
2 st. kabelförskruvning M40 (17 - 27mm), 1 st. kabelförskruvning M25 (6 - 15mm), skruvset ø 6 mm
| Nominell isolationsspänning AC | 450 V |
|---|---|
| Nominell isolationsspänning DC | 450 V |
| min. tvärsnitt | 1,5 mm² |
| max ledningsarea | 10 mm² |
| min. tvärsnitt | 1,5 mm² |
| max. tvärsnitt | 10 mm² |
| Skyddsklass | II |
| Skyddstyp | IP66 |
| Säkrad koppling | ja |
| Klass funktionell integritet | E30 |
| Antal poler (T-avgrening) | 3 |
| Antal poler (genommatning) | 5 |
| UL Type Rating | i.u. |
| Antal säkringar | 1 |
| Färg underdel | orange |
|---|---|
| Färg överdel | orange |
| Användningsområde | Avsäkrad T-avgrening |
|---|
| Bredd | 160 mm |
|---|---|
| Längd | 160 mm |
| Höjd | 110 mm |
| Vikt | 2.633 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | V0 |
| Glödtrådstest enligt EN 60695-2-11 | 960 °C |
| Monteringstyp | Vägg-/takmontering |
|---|---|
| Slagtålighet | IK08 |
| förseglingsbar | nej |
| Omslagsskruvens vridmoment | 2.5 Nm |
| Fastsättning | Externa fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | skyddat område utomhus |
| EAN | 4013902924462 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Tulltariffnummer | 85369095 |
| Material nederdel | Härdplast |
|---|---|
| Material överdel | Härdplast |
| Material tätning | Polyuretan |
| Material omslagsskruv | Rostfritt stål V2A |
| Godkännanden | VDE (DIN EN 61439-1/-3 (VDE 0660-600-1/-3)) |
|---|
Set för extern fastsättning V2A
