Kopplingsdosa

WK 160-L

Produktnummer: 41691201 | Dimensioner: 165 x 165 x 76 mm

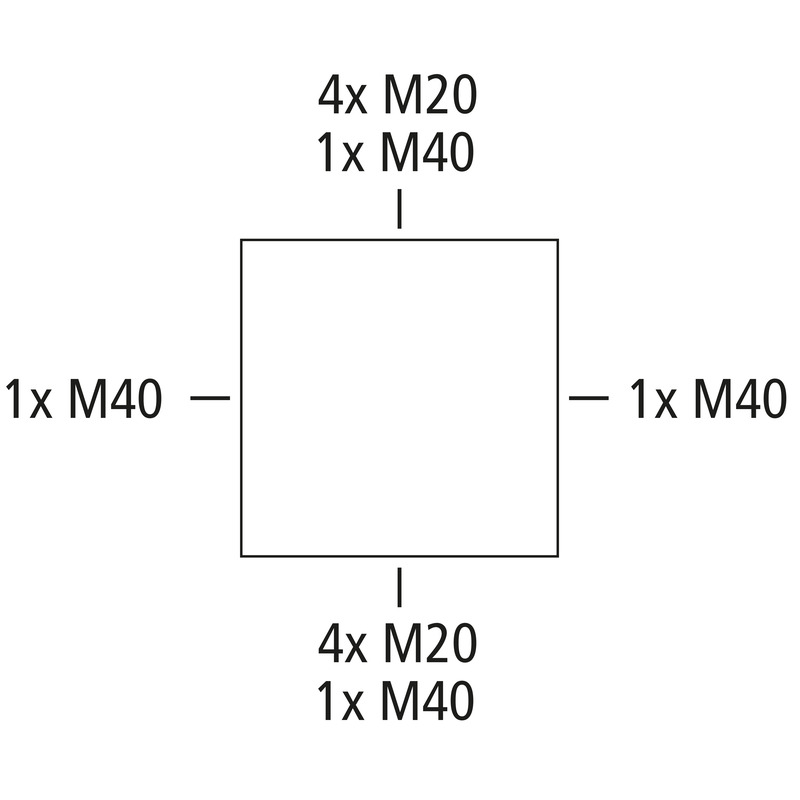

Kopplingsdosa, med skyddsklass IP54, Nominell ledningsarea 16 mm², Ui=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Demonterbara membran, M20/M40, (12 Sida), Inre fästpunkter, För inomhusinstallation

grå, utan plintar

Inkl.:
4 Anslutningsstuds IP54 M40 Tätningsdiameter 17 - 30 mm, 1 Tätningsplugg M40, 1 Plomberings set

Elektriska egenskaper

Nominell isolationsspänning AC 690 V
max. tvärsnitt 16 mm²
Skyddsklass II
Skyddstyp IP54
UL Type Rating i.u.

Färger

Färg underdel grå
Färg överdel grå

Mått

Bredd 165 mm
Längd 165 mm
Höjd 76 mm
Vikt 0.704 kg

Materialegenskaper

UV-beständig nej
halogenfri ja
Brännbarhetsklass enligt UL94 V0
Glödtrådstest enligt EN 60695-2-11 960 °C

Mekaniska egenskaper (AG)

Monteringstyp Vägg-/takmontering
Slagtålighet IK05
förseglingsbar nej
Omslagsskruvens vridmoment 1.8 Nm
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -25 °C
Omgivningstemperatur max. 40 °C
Omgivningstemperatur 24h 35 °C
Installationsområde Inomhus

Sales Information

EAN 4013902040339
Packing Unit Code C62
ETIM Class EC002600
Tulltariffnummer 85389099

Material

Material nederdel Härdplast
Material överdel Härdplast
Material tätning Termoplastisk elastomer
Material omslagsskruv Stål

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN/FR/ES pdf (159 KB)

Måttblad

Måttritning pdf (104 KB)
Måttritning dxf (2 MB)
Måttritning dwg (437 KB)
Måttritning jpg (833 KB)

Certifikat

CE Deklaration DE/EN/FR pdf (311 KB)
UKCA Deklaration EN pdf (49 KB)
