normkapsling

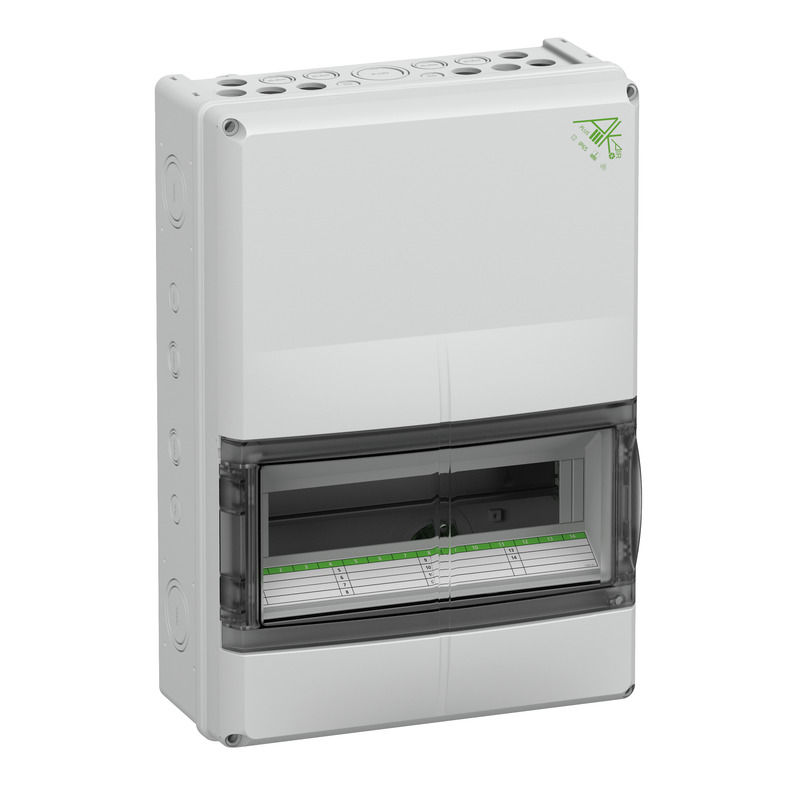

AK 14 Plus UL

Produktnummer: 73361452 | Dimensioner: 315 x 450 x 155 mm

normkapsling, med skyddsklass IP65, UL Type Rating 3R, 12/12K, med integrerade ventilationselement för att eliminera kondensbildning, Märkspänning: 400V AC, Isolationsspänning: 1000V AC, 1500V DC, Certifierad enligt VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), DLG (Amoniakresistent), Ovansida metriska förpräglingar för universiella kabelgenomföringar, varav 10st öppna för UL-godkända kabelgenomföringar, för installation i industri och oskyddade utomhusområden

1-radig, 14 moduler, med extra kopplingsutrymme inklusive 35 mm standardskena, utan PE/N plint

Highlights

Säker - Tack vare den höga skyddsklassen IP65 och det robusta, halogenfria utförandet garanteras en säker drift även vid hårda industriella omgivningsvillkor.

Elektriska egenskaper

Nominell driftspänning AC	400 V
Nominell isolationsspänning AC	1000 V
Nominell isolationsspänning DC	1500 V
Skyddsklass	II
Skyddstyp	IP65
ventilerad	ja
Antal delningsenheter per rad	14
med ytterligare installationsutrymme	ja
UL Type Rating	3R, 12/12K

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	315 mm
Längd	450 mm
Höjd	155 mm
Innerlängd	430 mm
Inre bredd	295 mm
Innerhöjd	101 mm
Vikt	2.851 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V2
Glödtrådstest enligt EN 60695-2-11	960 °C

Mekaniska egenskaper (AG)

Monteringstyp	Konstruktion
Slagtålighet	IK08
förseglingsbar	ja
Omslagsskruvens vridmoment	1.2 Nm
Flänsvariant	nej
Staplingsbar	ja

Miljöförhållanden

max. relativ luftfuktighet 25 °C	90 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902575350
Packing Unit Code	CT
ETIM Class	EC000214
Tulltariffnummer	85369095

Material

Material nederdel	Polykarbonat, glasfiberförstärkt
Material överdel	Polykarbonat
Material införing	inte relevant
Material tätning	Polyuretan
Material omslagsskruv	Polyamid, glasfiberförstärkt
Material fönsterlucka	Polykarbonat

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24))
Godkännanden	UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07)
Godkännanden	UL-EU (EN 62208)
Godkännanden	UL-EU (EN 61439-1/-2)
Godkännanden	UL-EU (EN 61439-1/-3)
Godkännanden	DLG (Amoniakresistent)
