AK-F 56 UL

normkapsling

AK-F 56 UL

Produktnummer: 73355652 | Dimensioner: 315 x 730 x 155 mm

normkapsling, med skyddsklass IP65, UL Type Rating 3R, 12/12K, Flänstyp, med integrerade ventilationselement för att eliminera kondensbildning, Märkspänning: 400V AC, Isolationsspänning: 1000V AC, 1500V DC, Certifierad enligt VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), DLG (Amoniakresistent), Ovansida och undersida med flänsöppningar för kombination av AK-F kapslingar, för installation i industri och oskyddade utomhusområden

4-radig, 56 moduler, utan PE/N plint

Highlights

Säker - Tack vare den höga skyddsklassen IP65 och det robusta, halogenfria utförandet garanteras en säker drift även vid hårda industriella omgivningsvillkor.

Elektriska egenskaper

Nominell driftspänning AC	400 V
Nominell isolationsspänning AC	1000 V
Nominell isolationsspänning DC	1500 V
Skyddsklass	II
Skyddstyp	IP65
ventilerad	ja
Antal delningsenheter per rad	56
UL Type Rating	3R, 12/12K

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	315 mm
Längd	730 mm
Höjd	155 mm
Innerlängd	750 mm
Inre bredd	295 mm
Innerhöjd	106 mm
Vikt	5.315 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V2
Glödtrådstest enligt EN 60695-2-11	960 °C

Mekaniska egenskaper (AG)

Monteringstyp	Konstruktion
Slagtålighet	IK08
förseglingsbar	ja
Omslagsskruvens vridmoment	1.2 Nm
Flänsvariant	ja
Staplingsbar	ja

Miljöförhållanden

max. relativ luftfuktighet 25 °C	90 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902575374
Packing Unit Code	CT
ETIM Class	EC000214
Tulltariffnummer	85369095

Material

Material nederdel	Polykarbonat, glasfiberförstärkt
Material överdel	Polykarbonat
Material införing	inte relevant
Material tätning	Polyuretan
Material omslagsskruv	Polyamid, glasfiberförstärkt
Material fönsterlucka	Polykarbonat

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24))
Godkännanden	UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07)
Godkännanden	UL-EU (EN 62208)
Godkännanden	UL-EU (EN 61439-1/-2)
Godkännanden	UL-EU (EN 61439-1/-3)
Godkännanden	UL-EU (EN 61439-1 & EN IEC 61439-7)
Godkännanden	DLG (Amoniakresistent)

Ladda ned datablad

Ladda ned datablad

Märkremsor

Märkremsor	pdf (5 MB)

Handbok

Produktmanual EN	pdf (3 MB)
Produktmanual DE	pdf (4 MB)

Certifikat

UL Certifikat (UL-Standard) EN	pdf (182 KB)

Tillbehör

Fläns för AK-F - AK3 FL00

Fläns för AK-F AK3 FL00

Dimensioner : 79,9 x 266,2 x 40 mm
Produktnummer: 73382001
E-nummer: 2200976

utan förprägling

Påbyggnadsfläns inkl. flänsadapter för tillslutning av frontsidan på AK-F-kapsling

Bevakningslista

Fläns för AK-F - AK3 FL01

Fläns för AK-F AK3 FL01

Dimensioner : 79,9 x 266,2 x 40 mm
Produktnummer: 73382101
E-nummer: 2200977

med förpräglingar: 1 x M50/M40, 2 x M40/32, 2 x M20

Påbyggnadsfläns inkl. flänsadapter för tillslutning av frontsidan på AK-F-kapsling

Bevakningslista

Fläns för AK-F - AK3 FL02

Fläns för AK-F AK3 FL02

Dimensioner : 79,9 x 266,2 x 40 mm
Produktnummer: 73382201
E-nummer: 2200978

med förpräglingar: 5 x M25/M20, 4 x M20, 2 x M16

Påbyggnadsfläns inkl. flänsadapter för tillslutning av frontsidan på AK-F-kapsling

Bevakningslista

Fläns för AK-F - AK3 KFL

Fläns för AK-F AK3 KFL

Dimensioner : 79,9 x 266,2 x 40 mm
Produktnummer: 73382901
E-nummer: 2200981

Kombinationsfläns inkl. flänsadapter för kombimontage av AK-F-kapsling

Bevakningslista

Täckremsor - AK AS UL

Täckremsor AK AS UL

Dimensioner : 52 x 107,8 x 9,1 mm
Produktnummer: 79901252

Bredd 108 mm för 6 moduler

Täckremsor, separerbar, grå

Bevakningslista

Låsuppsättning - AK SGA-1

Låsuppsättning AK SGA-1

Dimensioner : 110 x 75 x 15 mm
Produktnummer: 70610201
E-nummer: 2200990

Lika lås

Låsuppsättning, för inbyggnad i gångjärnshängda dörrar i AK-serien, med 2 nycklar och...

Bevakningslista

Låsuppsättning - AK SGA-2

Låsuppsättning AK SGA-2

Dimensioner : 140 x 80 x 15 mm
Produktnummer: 70690201

Olika lås, max. 10 varianter är möjliga

Låsuppsättning, för inbyggnad i gångjärnshängda dörrar i AK-serien, med 2 nycklar och...

Bevakningslista

Kombiskruvförbindning - AK3 KS M50

Kombiskruvförbindning AK3 KS M50

Dimensioner : 130 x 80 x 50 mm
Produktnummer: 73383001
E-nummer: 2200982

Kombinationskoppling M50 för sidoanslutning av kapslingar AK/AK-F 14/28/42/56/70 inklusive...

Bevakningslista

Externa fästöron - AK3 ABL-ES

Externa fästöron AK3 ABL-ES

Dimensioner : 30 x 85 x 10,3 mm
Produktnummer: 73383301

Externa fästöron av rostfritt stål, lämplig för kapslingar AK/AK-F 14/28/42/56/70 samt Plus-typer, 1...

Bevakningslista

Produkttexter

Logga in på mySpelsberg för att ladda ned Produkttexter. mySpelsberg Logga in

Liknande produkter

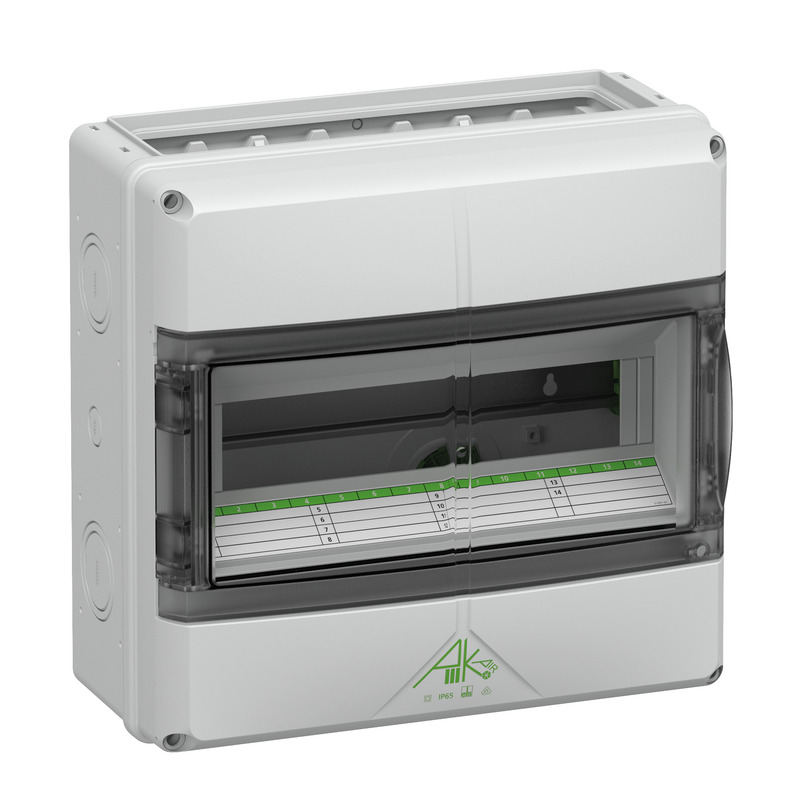

normkapsling - AK-F 14 UL

normkapsling AK-F 14 UL

Dimensioner : 315 x 300 x 155 mm
Produktnummer: 73351452

1-radig, 14 moduler, utan PE/N plint

normkapsling, med skyddsklass IP65, UL Type Rating 3R, 12/12K, Flänstyp, med integrerade...

Bevakningslista

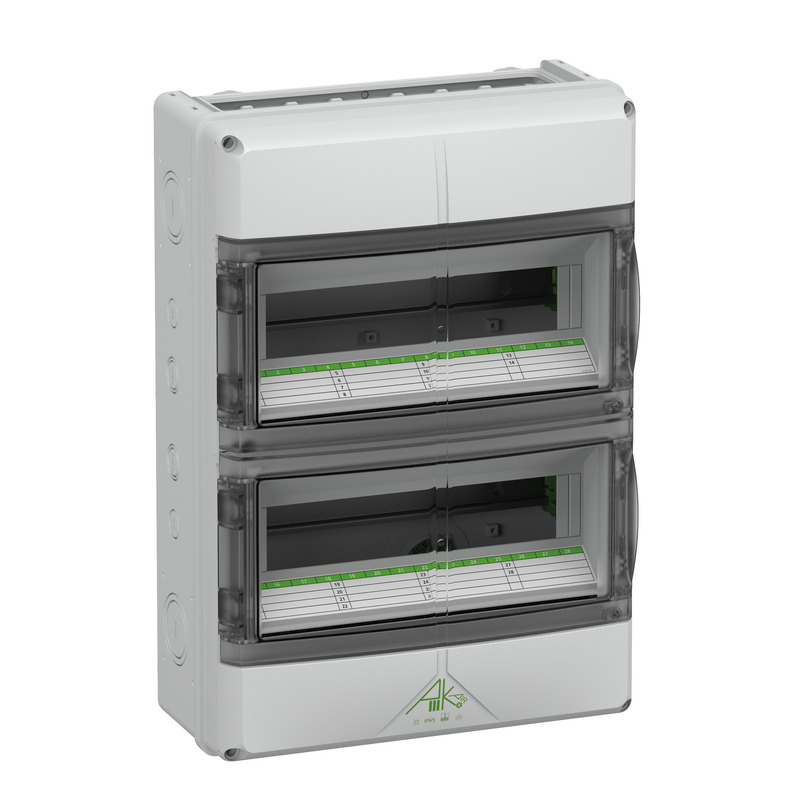

normkapsling - AK-F 28 UL

normkapsling AK-F 28 UL

Dimensioner : 315 x 450 x 155 mm
Produktnummer: 73352852

2-radig, 28 moduler, utan PE/N plint

normkapsling, med skyddsklass IP65, UL Type Rating 3R, 12/12K, Flänstyp, med integrerade...

Bevakningslista

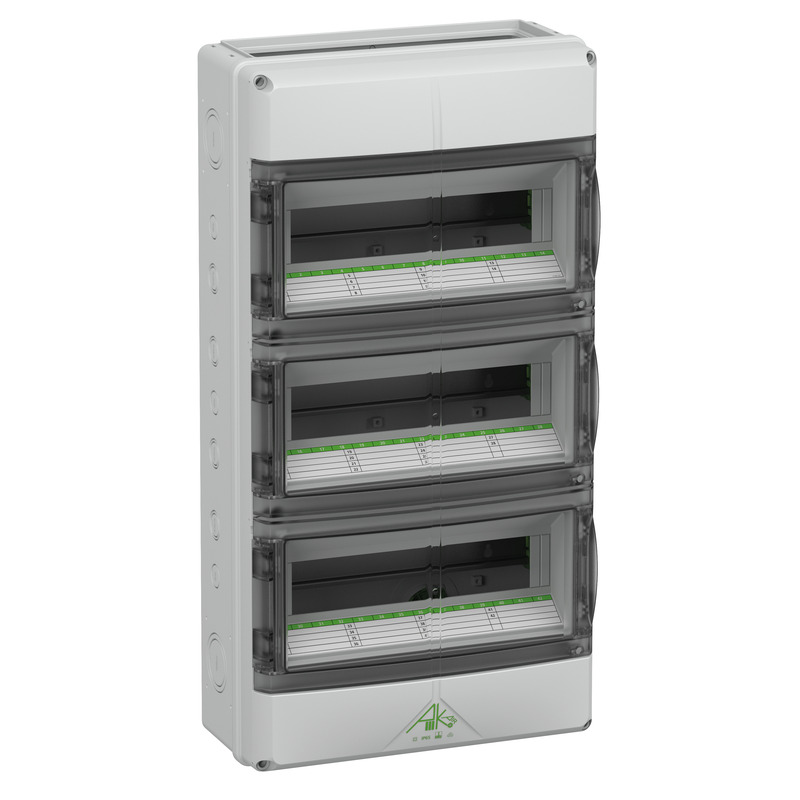

normkapsling - AK-F 42 UL
