Tomkapsling
Produktnummer: 73351001 | Dimensioner: 315 x 300 x 147 mm
E-nummer: 2200956
Tomkapsling, med skyddsklass IP65, Plast, Certifierad enligt DLG (Amoniakresistent), Ui=1000V AC, Ui=1500V DC, För AK 14-56, för utbyggnad av standardskenor eller montageplattor

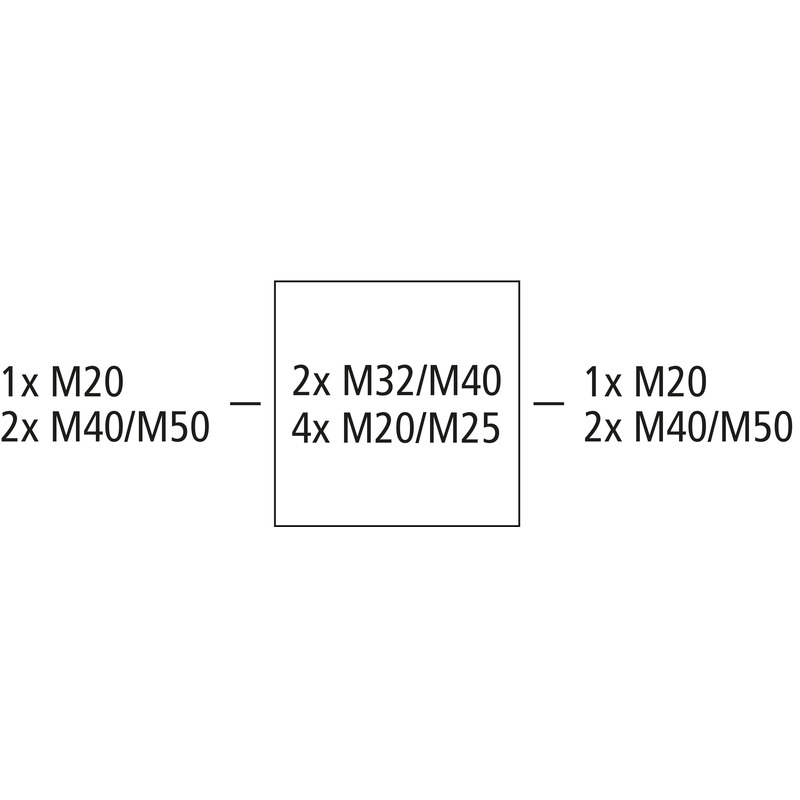

Kapsling: Plast, grå, Lock: Polykarbonat, grå, Ovansida och undersida med flänsöppningar för kombination av AK-F kapslingar
Inkl.:
Dubbeltätningsmembran: 1x M16, 5x M20, 2x M25, 1x M32, 1x M40, Tätningsplugg, Skydd- och textetiketter
| Nominell driftspänning AC | 400 V |
|---|---|
| Nominell isolationsspänning AC | 1000 V |
| Nominell isolationsspänning DC | 1500 V |
| Skyddsklass | II |
| Skyddstyp | IP65 |
| UL Type Rating | i.u. |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 315 mm |
|---|---|
| Längd | 300 mm |
| Höjd | 147 mm |
| Innerlängd | 310 mm |
| Inre bredd | 295 mm |
| Vikt | 1.536 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | V2 |
| Glödtrådstest enligt EN 60695-2-11 | 960 °C |
| Monteringstyp | Puts |
|---|---|
| Slagtålighet | IK08 |
| Flänsvariant | ja |
| Typ av överdel | Skydd |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | skyddat område utomhus |
| EAN | 4013902575671 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC000058 |
| Tulltariffnummer | 85389099 |
| Material nederdel | Plast |
|---|---|
| Material överdel | Polykarbonat |
| Godkännanden | DLG (Amoniakresistent) |
|---|
Påbyggnadsfläns inkl. flänsadapter för tillslutning av frontsidan på AK-F-kapsling
Påbyggnadsfläns inkl. flänsadapter för tillslutning av frontsidan på AK-F-kapsling
Påbyggnadsfläns inkl. flänsadapter för tillslutning av frontsidan på AK-F-kapsling
Påbyggnadsfläns inkl. flänsadapter för tillslutning av frontsidan på AK-F-kapsling
Kombiskruvförbindning AK3 KS M50
Kombinationskoppling M50 för sidoanslutning av kapslingar AK/AK-F 14/28/42/56/70 inklusive...
Montageplatta isolermaterial inkl. skruv
PE/N-plinthållare med integrerad PE-plintskena, för montering i AK-normkapsling från AK Air 14 till...
PE/N-plinthållare med integrerad PE-plintskena, för montering i AK-normkapsling från AK Air 14 till...
N-plintmodul för verktygslös anslutning av ledare, med 2 skruvklämmor 2,5–16 mm² och 6...
Kabelskydd med dokumentfack AK3 KBL
Kabelskydd med dokumentfack för tillbyggnad på kapslingar AK/AK-F 14/28/42/56/70 samt Plus-typer,...
