Snabbstartsguide | spelsbergwallbox
Ladda ned Spelsberg Wallbox-appen
1Säkerhetsanvisningar
Säkerhetsanvisningar
Följ säkerhetsanvisningarna i produkthandboken.
Livsfara vid elolycka
- Vid synliga skador på wallbox eller anslutna kablar måste wallboxen tas ur drift.
- Om kablar och ledningar som är anslutna till wallboxen är skadade ska du låta en behörig elektriker byta ut dem för att undvika fara.
- Håll alltid i laddkabelns kopplingsdel när du ska dra ut laddkabeln, eller i hållaren (tillval) när du ska dra ut från tillbehöret, aldrig i själva kabeln.
- Doppa aldrig laddkontakten i någon vätska.
Mer information hittar du i produkthandboken.

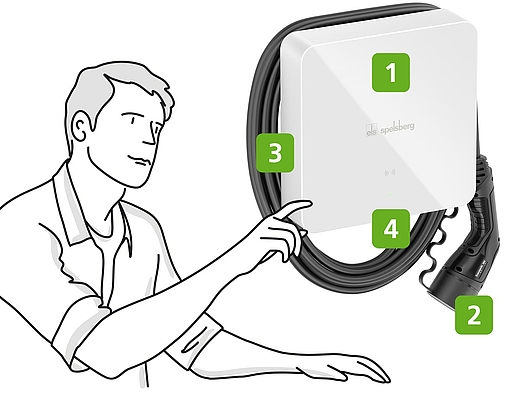

Betjäningsanordning
- Typskylt under höljet
- Laddkontakt typ 2
- Kabelförvaring
- Status-LED, summer, RFID-läsare
Tillbehör
Tillbehöret finns bakom flikarna i förpackningen.
2Betjäningsanordning
3App

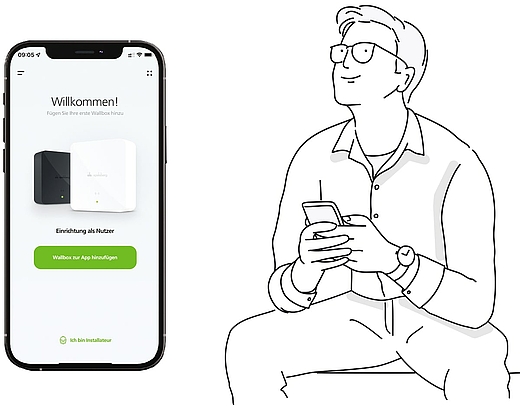

Ladda ned Spelsberg Wallbox-appen
Ladda ned Spelsberg Wallbox-appen från
Google Play Store eller
Apple App Store.

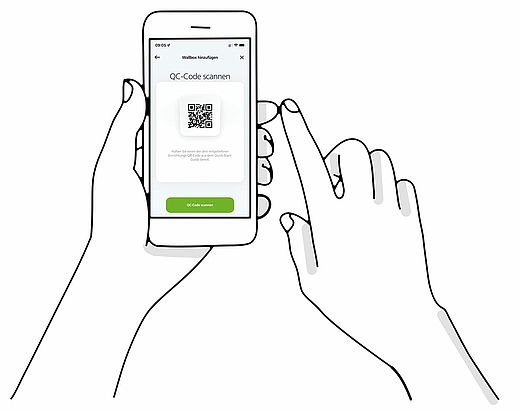

Konfigurera wallboxen
- Välj ”Lägg till Wallbox i appen” på menyn.
- Skanna den bifogade QR-koden för konfiguration med en smartphone med aktiverad NFC och ge walboxen ett namn.
Nätverkskonfiguration Wallbox Smart Pro
Nätverkskonfigurationen är nödvändig för att du ska kunna använda alla funktioner.
Nätverksanslutning via LAN
- Inaktivera alternativet ”Konfigurera WLAN”.
Nätverksanslutning via WLAN
- Välj det nätverk som wallboxen ska ansluta till.
- Ange WLAN-lösenordet.
Slutför konfigurationen
- Överför data till wallboxen via NFC. Det gör du genom att hålla din smartphone nära
RFID-loggan på wallboxen.
4Konfiguration
5RFID-chips
Programmera RFID-chips
RFID-chips används för auktorisering och måste programmeras innan de kan användas för att aktivera laddningar med wallboxen.
- Välj ”Behörigheter” på menyn ”System” i appen.
- Välj behörighetsnivån ”Auktorisering krävs” och tryck på ”Lägg till behörigheter”.
- Följ anvisningarna i appen.
Använda appen
- Styra laddningen*
- Visa statistik och exportera avläst förbrukning för redovisning*
- Anpassa wallbooxens konfiguration
- Tilldela behörigheter
*endast Smart Pro
6Användning
7Laddning

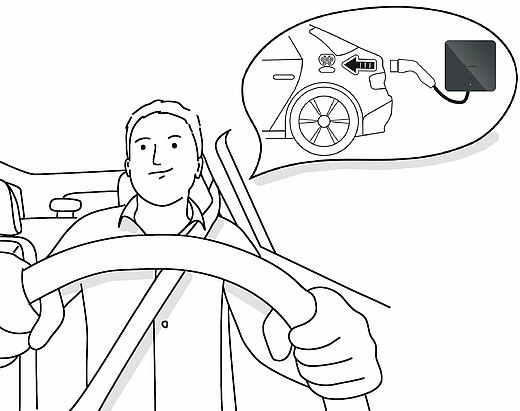

Laddning
- Stäng av bilen.
- Rulla ut laddkabeln helt.
- Ta av skyddet på laddkontakten.
- Anslut laddkontakten till laddintaget på bilen.
- Säkerställ att kontakten sitter rätt och är helt ansluten.
- Godkänn laddningen på wallboxen, om det behövs.
- Starta laddningen.
- Laddintaget på bilen låser fast
- laddkontakten med en inbyggd spärranordning. Följ elbilens bruksanvisning när du ska avsluta laddningen.
- Hur lång tid det tar att ladda beror på vilken kapacitet och laddnivå bilens högvoltsbatteri har och på wallboxens tillåtna laddeffekt och parameterinställningar. Elbilen väljer faktisk laddeffekt utifrån kapacitet och andra parametrar.
- Under laddningen blinkar wallboxens status-LED grönt.

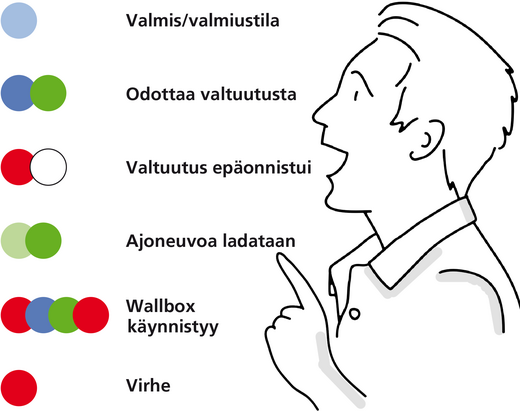

Status-LED och summer
LED och summer som signalerar wallboxens
status sitter i höljets lock.
Wallboxens kan ha olika statusar.
De viktigaste anges till höger på bilden.
8Status
Mer information hittar du i vår produkthandbok på webben.
