Rapid-Box 50² 2x5

Rapid-Box 50² 2x5

Kopplingsdosa

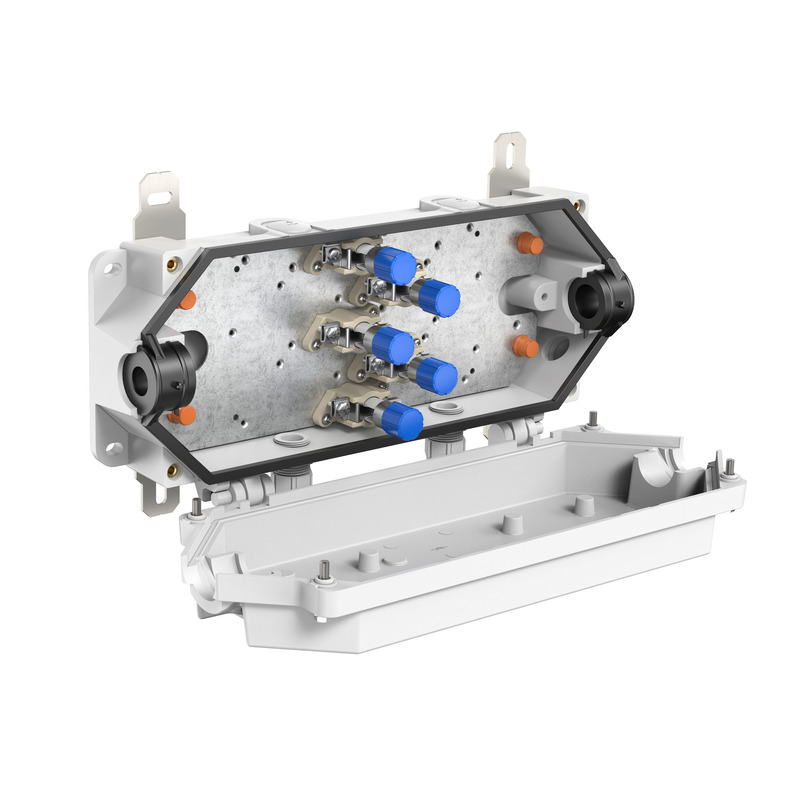

Rapid-Box 50² 2x5

Produktnummer: 30210101 | Dimensioner: 190 x 447 x 105 mm

Kopplingsdosa, med skyddsklass IP66/IP67, U_i=400 V AC, M25, (5 Sida), Externa fästpunkter, För installation för industriell och tunnelmiljö tryck och sug tät enlighet Gotthard riktlinjer. Halogenfri kapsling av specialutvecklad polykarbonat, justerbar plint av högtemperaturbeständig specialkeramik, externa fästöron för snabbt montage. Lockskruvar av rostfritt stål

grå, Genommatningsplint 5 polig för oklippt ledning 16-50 mm. För klipptledning 16-35 mm, märkström 100A. T-avgrening 5 polig 2x 2,5-6 mm, Märkström 40A. Tätningsdiameter 21-26mm

Inkl.:
2 x M25 kabelgenomföring

4 x tätningsplugg

Elektriska egenskaper

Nominell driftspänning AC	400 V
Nominell isolationsspänning AC	400 V
max ledningsarea	6 mm²
max. tvärsnitt	50 mm²
Skyddsklass	II
Skyddstyp	IP66/IP67

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	190 mm
Längd	447 mm
Höjd	105 mm
Innerlängd	350 mm
Inre bredd	145 mm
Innerhöjd	95 mm
Vikt	4.4 kg

Materialegenskaper

halogenfri	ja
Brännbarhetsklass enligt UL94	V0
Glödtrådstest enligt EN 60695-2-11	960 °C

Mekaniska egenskaper (AG)

Slagtålighet	IK09
Omslagsskruvens vridmoment	6 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Externa fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	100 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	40 °C
Omgivningstemperatur 24h	35 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902655120
Packing Unit Code	C62
ETIM Class	EC002600
Tulltariffnummer	85369095

Material

Material nederdel	Härdplast
Material överdel	Härdplast
Material tätning	Silikon
Material omslagsskruv	Rostfritt stål V4A

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar	pdf (3 MB)

Måttblad

Måttritning	pdf (1 MB)
Måttritning	dwg (3 MB)
Måttritning	dxf (17 MB)

Certifikat

UKCA Deklaration EN	pdf (48 KB)
CE Deklaration DE/EN/FR	pdf (61 KB)
Tillverkarens försäkran DE	pdf (725 KB)
CE Deklaration DE/EN/PL	pdf (88 KB)

Produkttexter

Logga in på mySpelsberg för att ladda ned Produkttexter. mySpelsberg Logga in

Liknande produkter

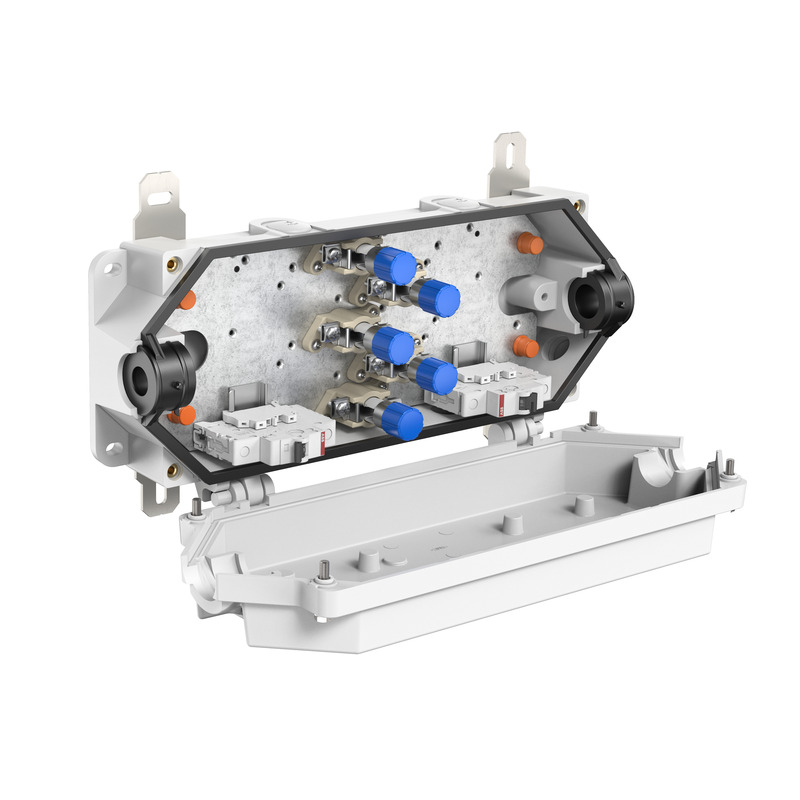

Kopplingsdosa - Rapid-Box 50² 2x3 2F

Kopplingsdosa Rapid-Box 50² 2x3 2F

Dimensioner : 190 x 447 x 105 mm
Produktnummer: 30212101

grå, Genommatningsplint 5 polig för oklippt ledning 16-50 mm. För...

Kopplingsdosa, med skyddsklass IP66/IP67, U_i=400 V AC, M25, (5 Sida), Externa fästpunkter, För...

Bevakningslista

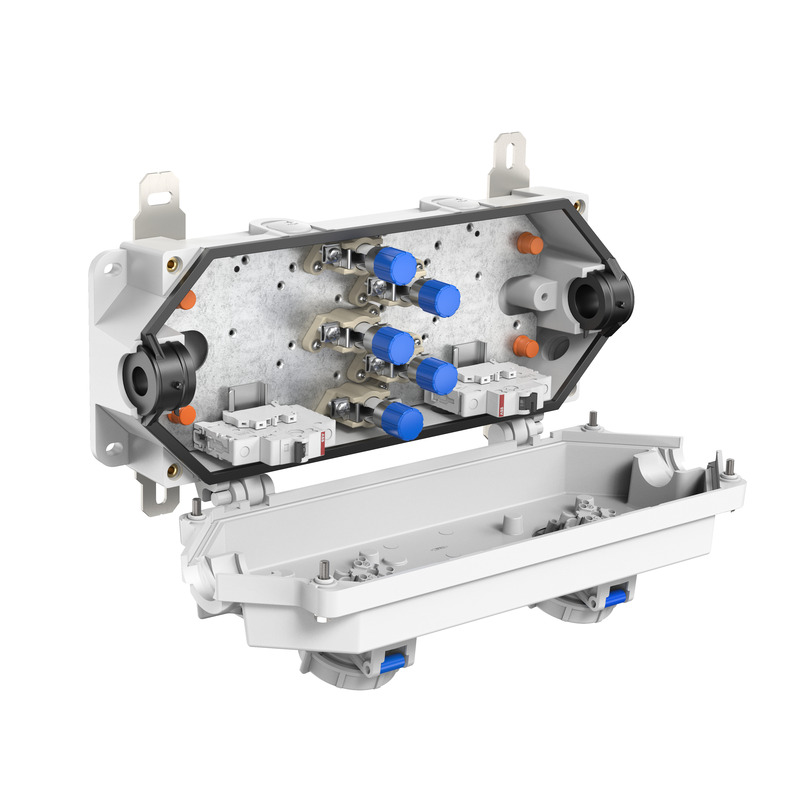

Kopplingsdosa - Rapid-Box 50² 2x3 STV

Kopplingsdosa Rapid-Box 50² 2x3 STV

Dimensioner : 190 x 447 x 105 mm
Produktnummer: 30214101

grå, Genommatningsplint 5 polig för oklippt ledning 16-50 mm. För...

Kopplingsdosa, med skyddsklass IP66/IP67, U_i=400 V AC, M25, (5 Sida), Externa fästpunkter, För...

Bevakningslista

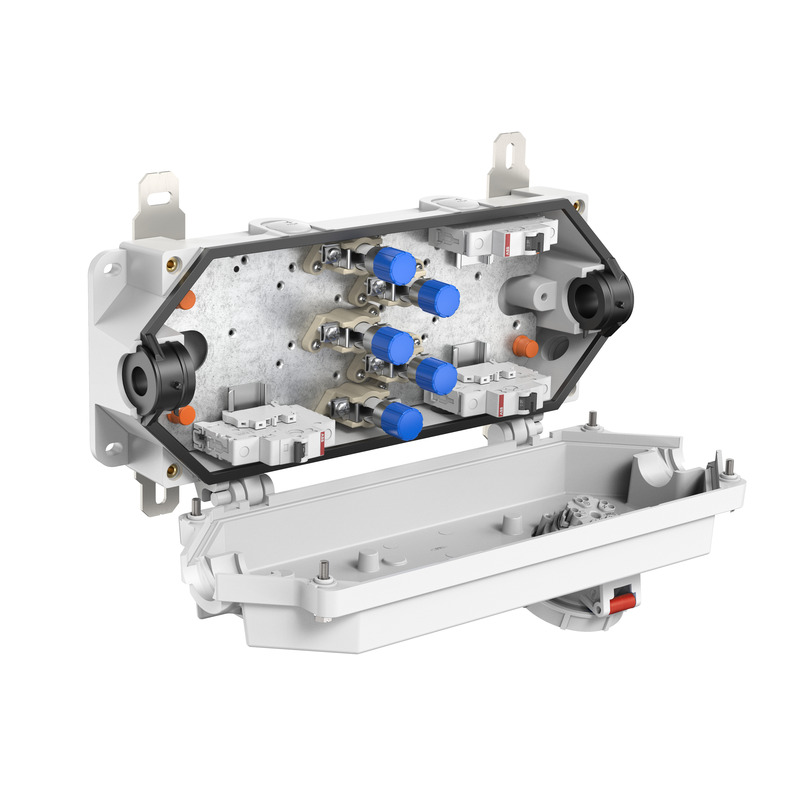

Kopplingsdosa - Rapid-Box 50² 1x5 STV
