Kopplingsdosa

Abox 700-L

Produktnummer: 87091001 | Dimensioner: 300 x 450 x 132 mm

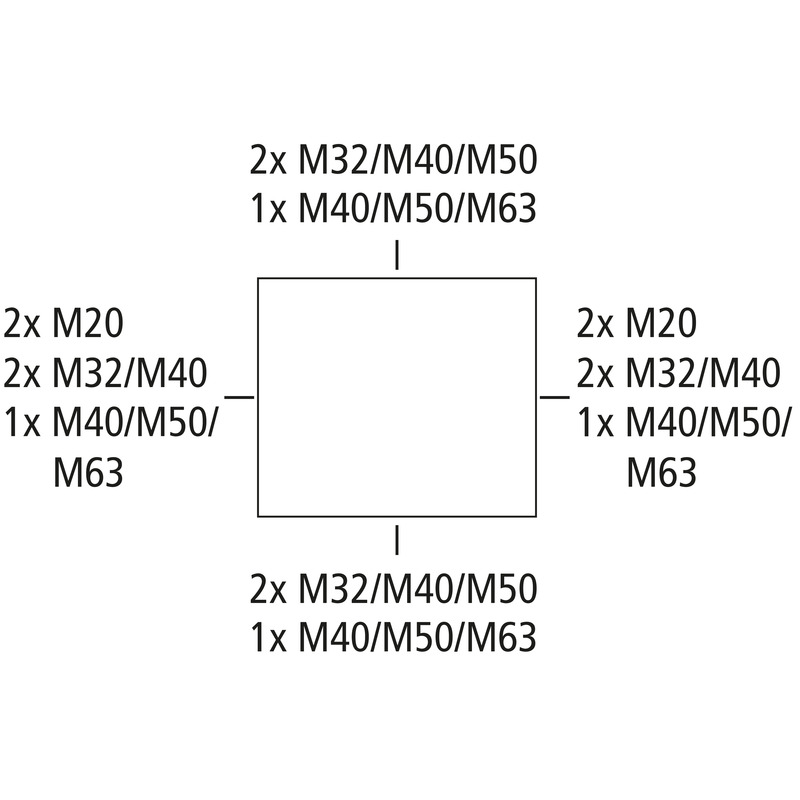

Kopplingsdosa, med skyddsklass IP54/IP65, Nominell ledningsarea 70 mm², U_i=690 V AC, Demonterbara membran, M20/M32/M40/M50/M63, (16 Sida), Inre fästpunkter, För inomhusinstallation

grå, utan plintar

Inkl.:
3 Strypnippel med kontramutter IP54 M63 tättningsdiameter 24-43mm

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
max. tvärsnitt	70 mm²
Skyddsklass	II
Skyddstyp	IP54/IP65
UL Type Rating	i.u.

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	300 mm
Längd	450 mm
Höjd	132 mm
Vikt	1.98 kg

Materialegenskaper

UV-beständig	nej
halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest enligt EN 60695-2-11	650 °C

Mekaniska egenskaper (AG)

Monteringstyp	Vägg-/takmontering
Slagtålighet	IK07
förseglingsbar	ja
Omslagsskruvens vridmoment	1 Nm
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	40 °C
Omgivningstemperatur 24h	35 °C
Installationsområde	Inomhus

Sales Information

EAN	4013902111190
Packing Unit Code	CT
ETIM Class	EC002600
Tulltariffnummer	85389099

Material

Material nederdel	Polystyrol
Material överdel	Polystyrol
Material omslagsskruv	Polyamid, glasfiberförstärkt

Ladda ned datablad

Ladda ned datablad

Måttblad

Måttritning	pdf (699 KB)
Måttritning	dwg (1 MB)
Måttritning	dxf (8 MB)
Måttritning	jpg (1 MB)

Certifikat

CE Deklaration DE/EN/FR	pdf (218 KB)
CE Deklaration DE/EN/PL	pdf (312 KB)
UKCA Deklaration EN	pdf (49 KB)
