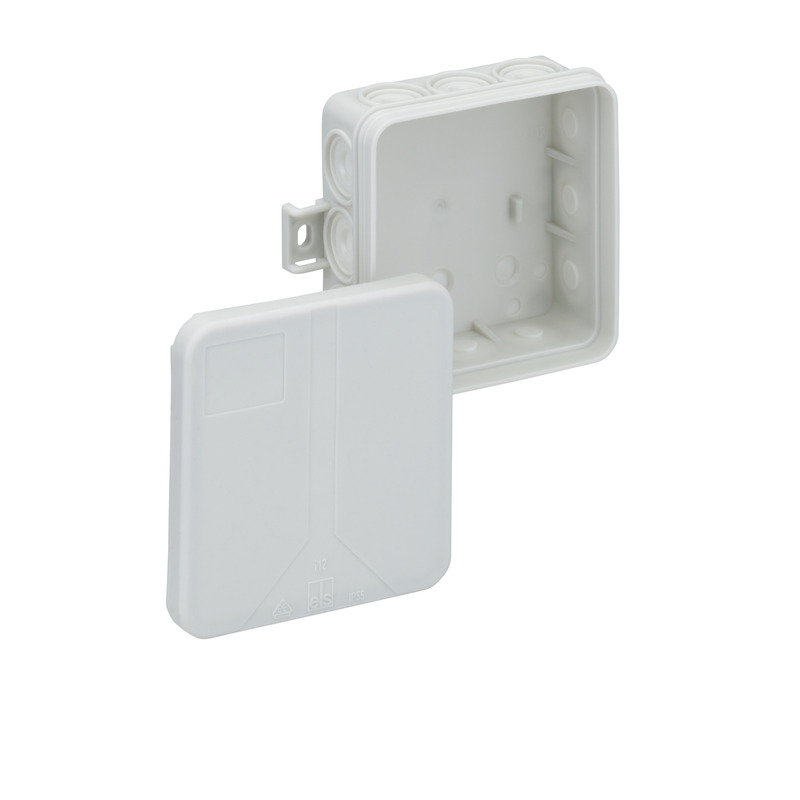

Kopplingsdosa
Produktnummer: 33291201 | Dimensioner: 85 x 85 x 37 mm

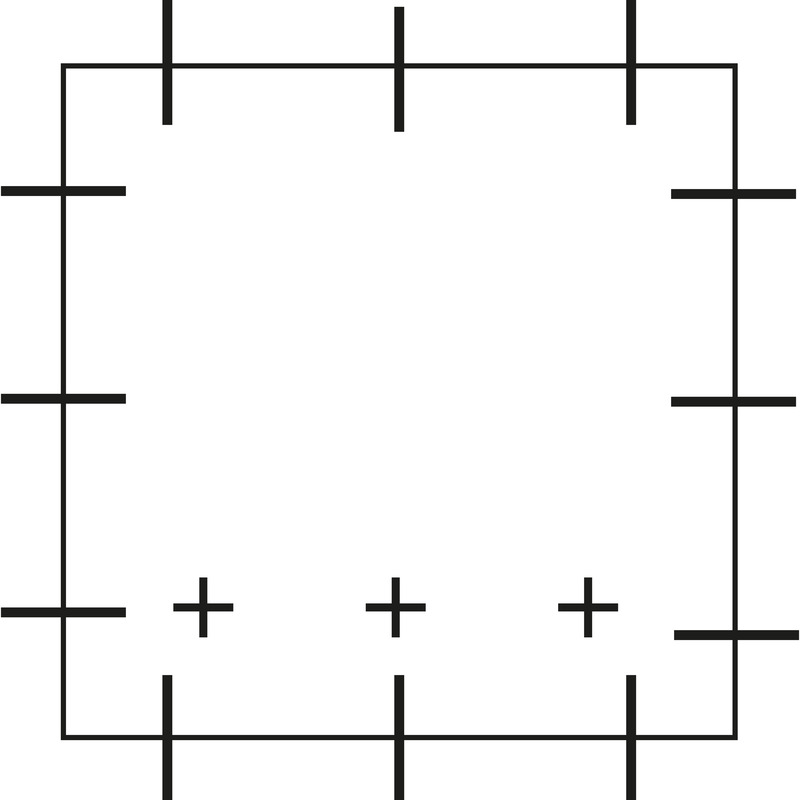

Kopplingsdosa, med skyddsklass IP55, Nominell ledningsarea 2,5 mm², Ui=400 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Självtätande membran, Tätningsdiameter 8,2 - 12,5 mm, (3 Baksida, 12 Sida), Externa fästpunkter, För inomhusinstallation
grå, utan plintar
| Nominell isolationsspänning AC | 400 V |
|---|---|
| max. tvärsnitt | 2,5 mm² |
| Skyddsklass | II |
| Skyddstyp | IP55 |
| Klämtyp | utan |
| UL Type Rating | i.u. |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 85 mm |
|---|---|
| Längd | 85 mm |
| Höjd | 37 mm |
| Vikt | 0.044 kg |
| UV-beständig | nej |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | HB |
| Glödtrådstest enligt EN 60695-2-11 | 650 °C |
| för tätningsområde min | 8.2 mm |
|---|---|
| för tätningsområde max | 12.5 mm |
| Monteringstyp | Vägg-/takmontering |
| Slagtålighet | IK07 |
| förseglingsbar | nej |
| Fastsättning | Externa fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | Inomhus |
| EAN | 4013902399376 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tulltariffnummer | 85389099 |
| Material nederdel | Polyeten |
|---|---|
| Material överdel | Polypropen |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
Tätningsplugg, för efterföljande tillslutning av redan öppnade genomföringar på kopplingsdosor i Red...
12-polig skruvplint, nominellt tvärsnitt 2,5 mm², Ui=400 V
12-polig skruvplint, nominellt tvärsnitt 2,5 mm², Ui=400 V
Skruvlös anslutningsplint för entrådig ledning enligt DIN EN 60998 (VDE 0613), Ui=400 V
Skruvlös anslutningsplint för entrådig ledning enligt DIN EN 60998 (VDE 0613), Ui=400 V
Fästanordning för montering av kapslingar i kabeldragningssystem med spårvidd 7 mm och gallerfack...
| CAD-data | Ladda ned 3D-CAD-data |
|---|
Logga in på mySpelsberg för att ladda ned Produkttexter. mySpelsberg Logga in

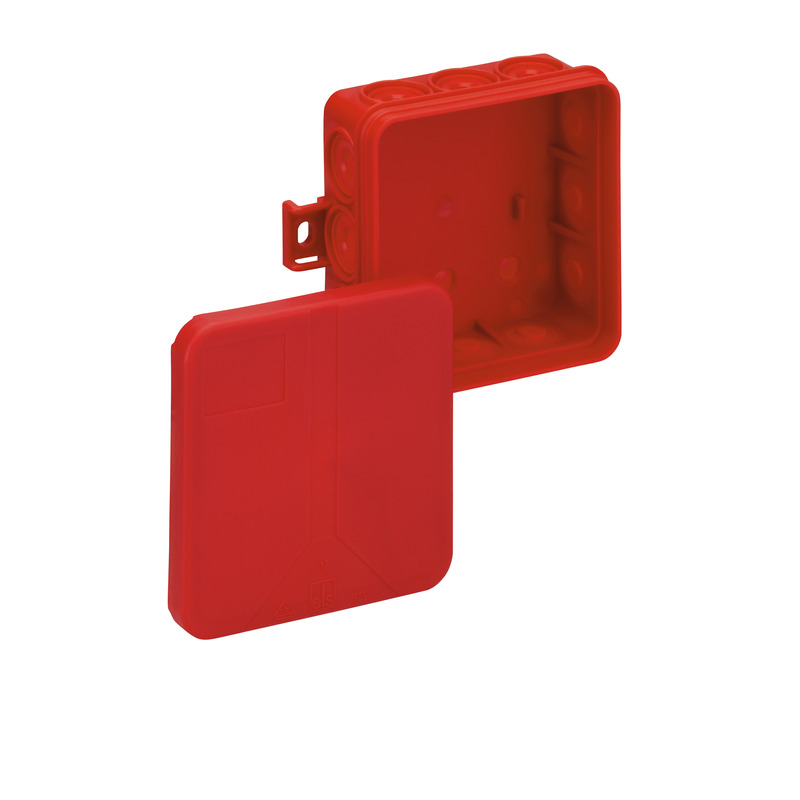

Kopplingsdosa, med skyddsklass IP55, Nominell ledningsarea 2,5 mm², Ui=400 V AC, Certifierad enligt...

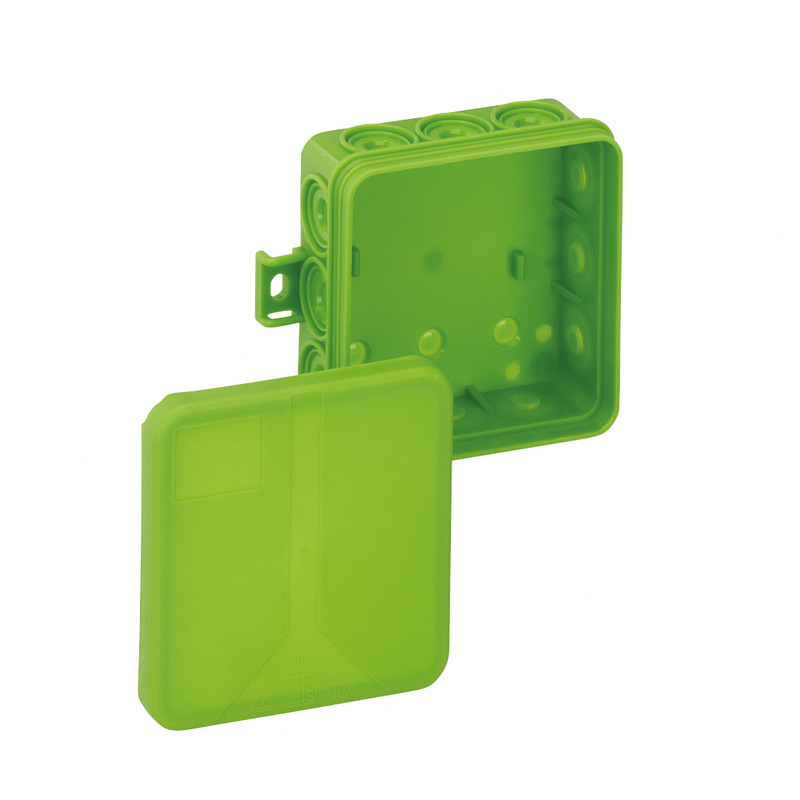

Kopplingsdosa, med skyddsklass IP55, Nominell ledningsarea 2,5 mm², Ui=400 V AC, Certifierad enligt...

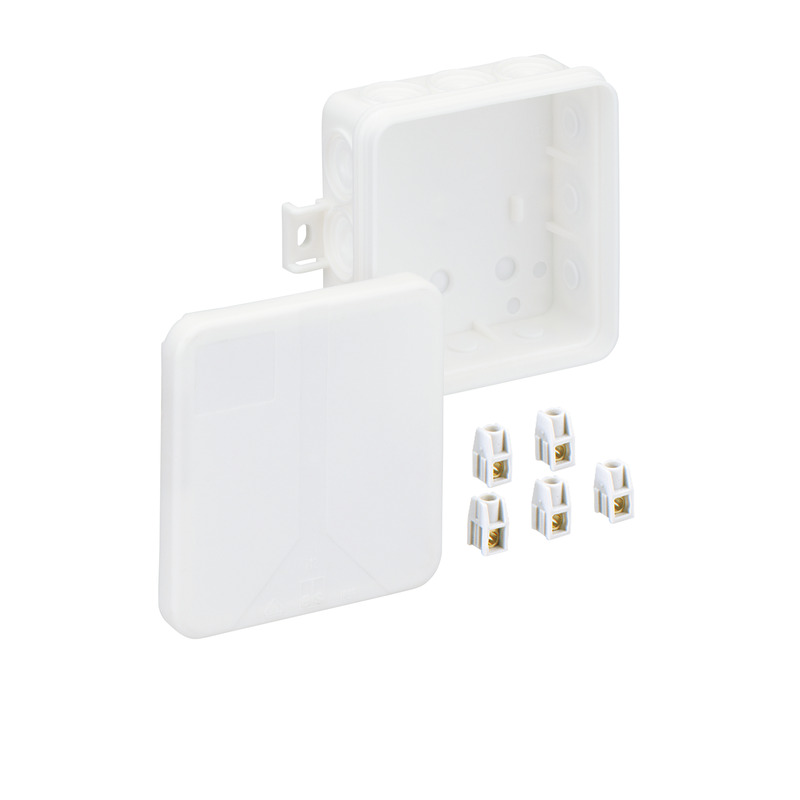

Kopplingsdosa, med skyddsklass IP55, Nominell ledningsarea 2,5 mm², Ui=400 V AC, Certifierad enligt...

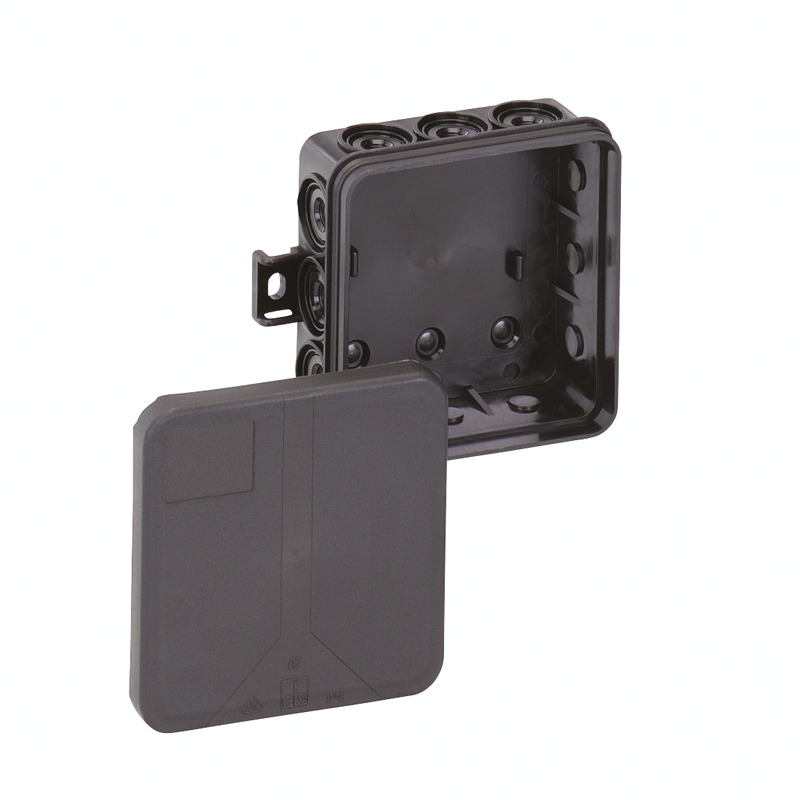

Kopplingsdosa, med skyddsklass IP55, Nominell ledningsarea 2,5 mm², Ui=400 V AC, Certifierad enligt...

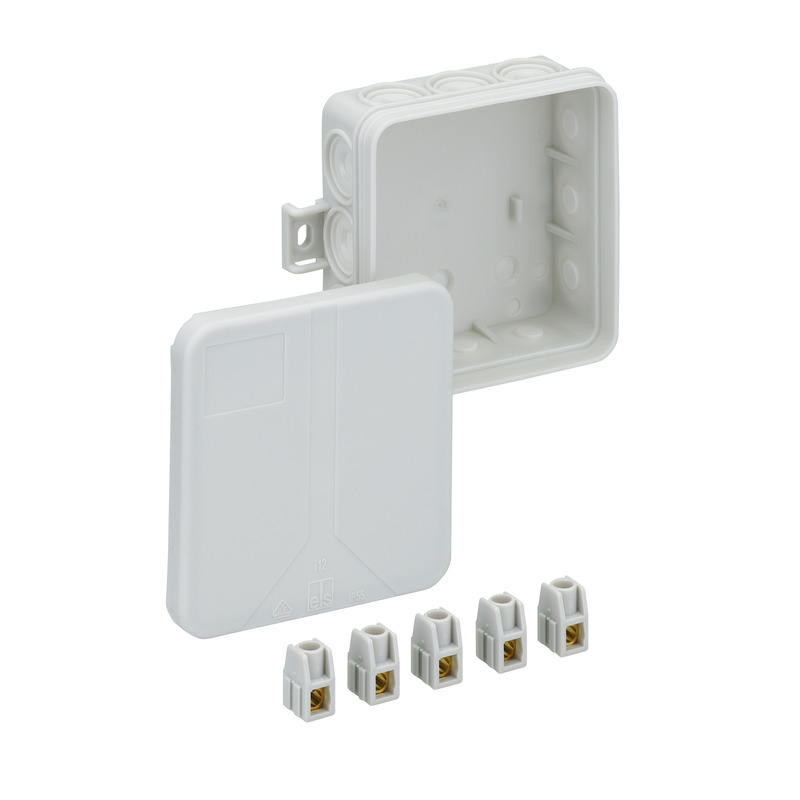

Kopplingsdosa, med skyddsklass IP55, Nominell ledningsarea 2,5 mm², Ui=400 V AC, Certifierad enligt...
