Kopplingsdosa
Produktnummer: 33240701 | Dimensioner: 75 x 75 x 37 mm

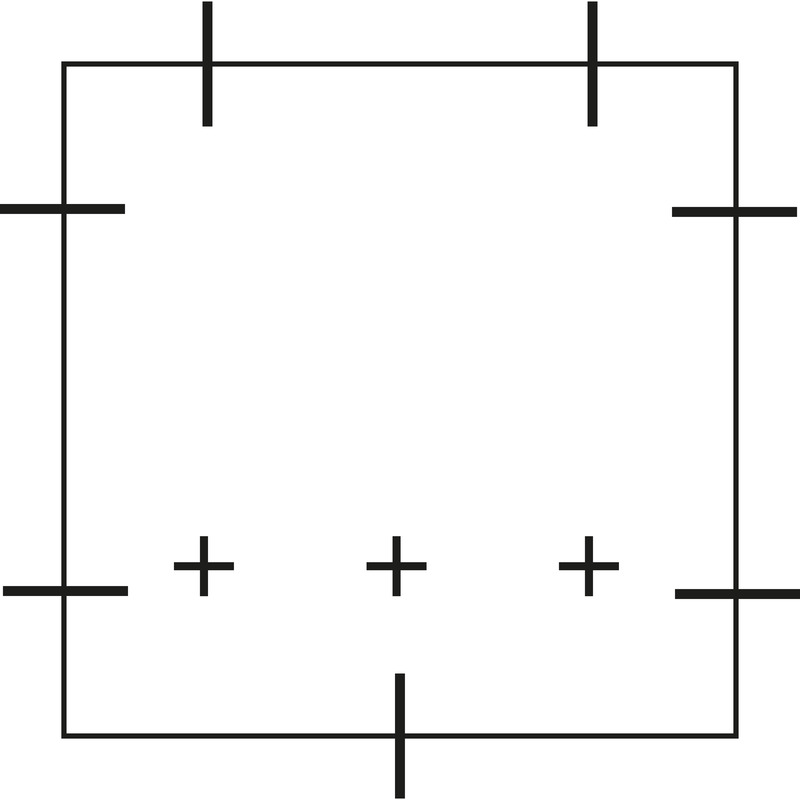

Kopplingsdosa, med skyddsklass IP55, Nominell ledningsarea 2,5 mm², Ui=400 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Självtätande membran, Tätningsdiameter 8,2 - 12,5 mm, (3 Baksida, 7 Sida), Externa fästpunkter, För inomhusinstallation
grå, In=24 Ampere, Med 5 skruvplintar 2.5 mm² (5 x1² / 5 x 1.5² / 3 x 2.5²)
| Nominell isolationsspänning AC | 400 V |
|---|---|
| max. tvärsnitt | 2,5 mm² |
| Skyddsklass | II |
| Skyddstyp | IP55 |
| UL Type Rating | i.u. |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 75 mm |
|---|---|
| Längd | 75 mm |
| Höjd | 37 mm |
| Vikt | 0.046 kg |
| UV-beständig | nej |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | HB |
| Glödtrådstest enligt EN 60695-2-11 | 650 °C |
| för tätningsområde min | 8.2 mm |
|---|---|
| för tätningsområde max | 12.5 mm |
| Monteringstyp | Vägg-/takmontering |
| Slagtålighet | IK07 |
| förseglingsbar | nej |
| Fastsättning | Externa fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | Inomhus |
| EAN | 4013902399307 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tulltariffnummer | 85369095 |
| Material nederdel | Polyeten |
|---|---|
| Material överdel | Polypropen |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
