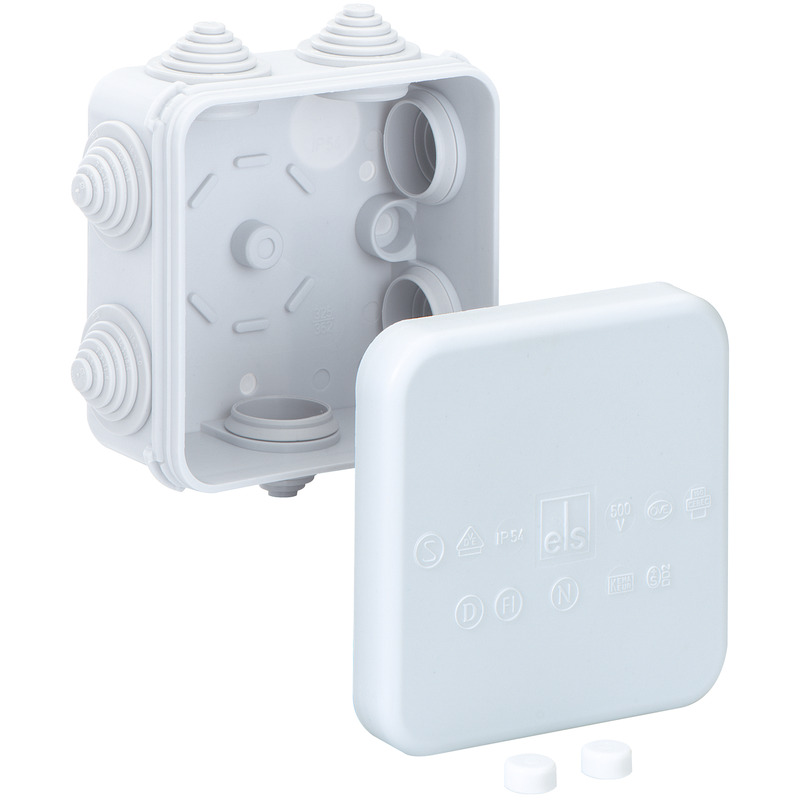

Kopplingsdosa
Produktnummer: 32599001 | Dimensioner: 90 x 90 x 45 mm

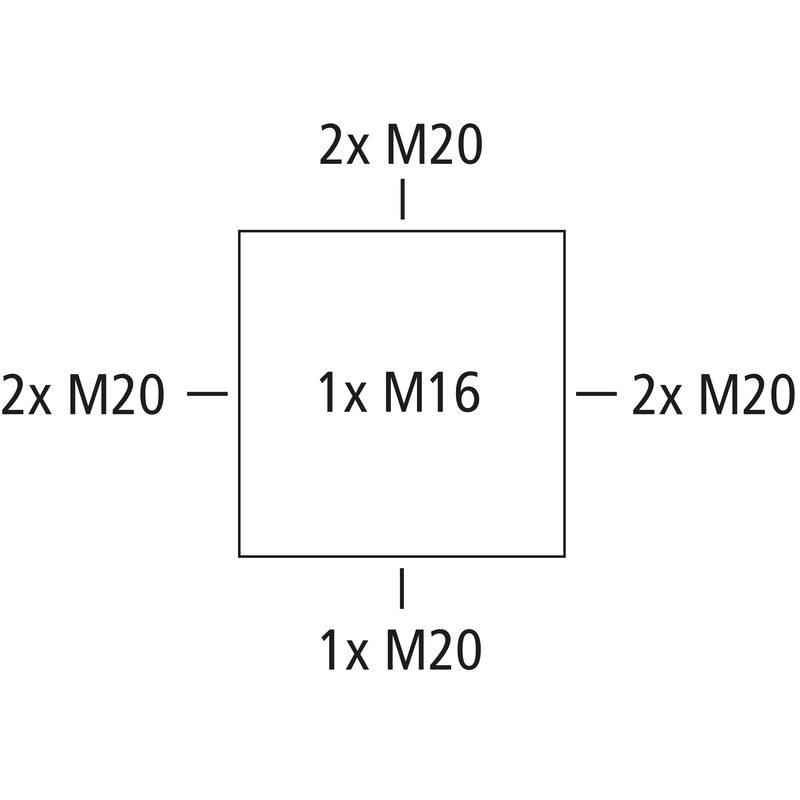

Kopplingsdosa, med skyddsklass IP55, Nominell ledningsarea 4 mm², Ui=400 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Stepnippel, M20, Tätningsdiameter 5 - 16 mm, (1 Baksida, 7 Sida), Inre fästpunkter, För inomhusinstallation
grå, utan plintar
| Nominell isolationsspänning AC | 400 V |
|---|---|
| max. tvärsnitt | 4 mm² |
| Skyddsklass | II |
| Skyddstyp | IP55 |
| UL Type Rating | i.u. |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 90 mm |
|---|---|
| Längd | 90 mm |
| Höjd | 45 mm |
| Innerlängd | 82 mm |
| Inre bredd | 82 mm |
| Innerhöjd | 38 mm |
| Vikt | 0.0684 kg |
| UV-beständig | nej |
|---|---|
| halogenfri | nej |
| för tätningsområde min | 5 mm |
|---|---|
| för tätningsområde max | 16 mm |
| Monteringstyp | Vägg-/takmontering |
| Slagtålighet | IK07 |
| förseglingsbar | nej |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -25 °C |
| Omgivningstemperatur max. | 40 °C |
| Omgivningstemperatur 24h | 35 °C |
| Installationsområde | Inomhus |
| EAN | 4013902020164 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tulltariffnummer | 85389099 |
| Material nederdel | Polypropen |
|---|---|
| Material överdel | Polypropen |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Plintar Abox 025/040 KLS-2,5²/4²
Fästanordning för montering av kapslingar i kabeldragningssystem med spårvidd 7 mm och gallerfack...
