Abox SL-16² Abox SL-16² Abox SL-16² Abox SL-16² Abox SL-16² Abox SL-16²

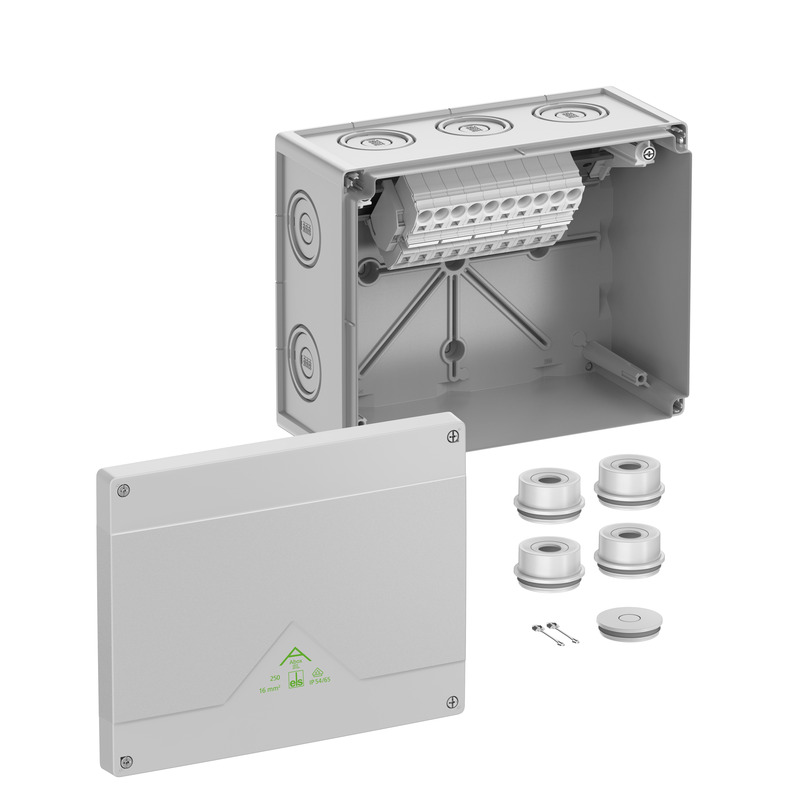

Kopplingsdosa

Abox SL-16²

Produktnummer: 81644001 | Dimensioner: 252 x 202 x 120 mm

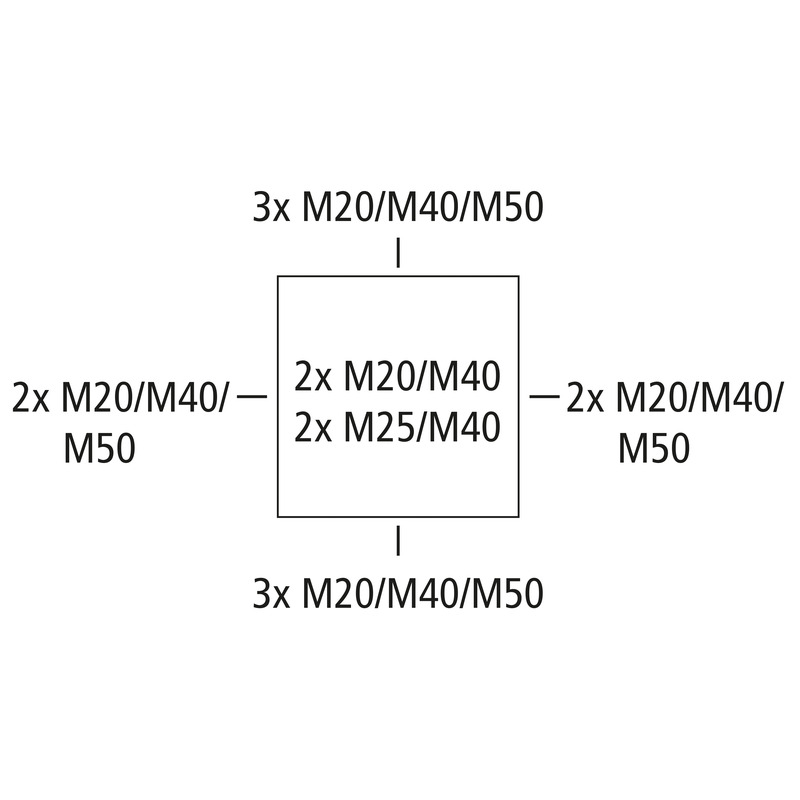

Kopplingsdosa, med skyddsklass IP55/IP66, Nominell ledningsarea 16 mm², Ui=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Demonterbara membran, M20/M25/M32/M40/M50, (4 Baksida, 10 Sida), Inre fästpunkter, med skruvlös plint för inomhusinstallationer

grå, In=76 Ampere, med upphöjd skruvlös plint Wago 2016-1201, 5-polig, max. area enligt DIN EN 60998: 16 mm², klämbara tvärsnitt per pol: 4 st. 0,5–16 mm² solid Cu, 4 st. 0,5–25 mm² flexibel Cu

Inkl.:
4 anslutningsstudsar IP55 M40 tätningsområde 17–30 mm, 1 tätningsplugg IP55 M40, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC 690 V
Nominell isolationsspänning DC 690 V
min. tvärsnitt 0,5 mm²
max. tvärsnitt 16 mm²
Skyddsklass II
Skyddstyp IP55/IP66
Märkström 76 Ampere
Klämtyp skruvlös
Antal poler 5

Färger

Färg underdel grå
Färg överdel grå

Mått

Bredd 252 mm
Längd 202 mm
Höjd 120 mm
Innerlängd 186 mm
Inre bredd 236 mm
Innerhöjd 99 mm
Vikt 1.1494 kg

Materialegenskaper

UV-beständig nej
halogenfri ja
Brännbarhetsklass enligt UL94 HB
Glödtrådstest enligt EN 60695-2-11 750 °C

Mekaniska egenskaper (AG)

Slagtålighet IK07
förseglingsbar ja
Omslagsskruvens vridmoment 1.5 Nm
Monteringstyp Vägg-/takmontering
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -25 °C
Omgivningstemperatur max. 55 °C
Omgivningstemperatur 24h 35 °C
Installationsområde skyddat område utomhus

Sales Information

EAN 4013902660339
Packing Unit Code C62
ETIM Class EC002600
Tulltariffnummer 85369095

Material

Material nederdel Polykarbonat
Material överdel Polykarbonat
Material tätning Termoplastisk elastomer
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden DLG (Amoniakresistent)

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN pdf (5 MB)
Monteringsanvisningar FR/ES pdf (5 MB)

Måttblad

Måttritning dwg (5 MB)
Måttritning dxf (23 MB)
Måttritning pdf (4 MB)
Måttritning pdf (6 MB)
Måttritning dxf (36 MB)
Måttritning dwg (7 MB)

Certifikat

VDE Certifikat DE/EN pdf (397 KB)
CE Deklaration DE/EN/FR pdf (139 KB)
UKCA Deklaration EN pdf (167 KB)
CE Deklaration DE/EN/PL pdf (141 KB)
DLG Inträde DE pdf (1 MB)

Tillbehör

ny Klämhållare - Abox 250 KH 2016 16²

Klämhållare Abox 250 KH 2016 16²

  • Dimensioner : 77 x 219 x 77 mm
  • Produktnummer: 89600801

Klämhållare med standardskena NS35 för montering av radplintar typ...



Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...
