Abox 160-16² Abox 160-16²

Kopplingsdosa

Abox 160-16²

Produktnummer: 81642001 | Dimensioner: 182 x 182 x 90 mm

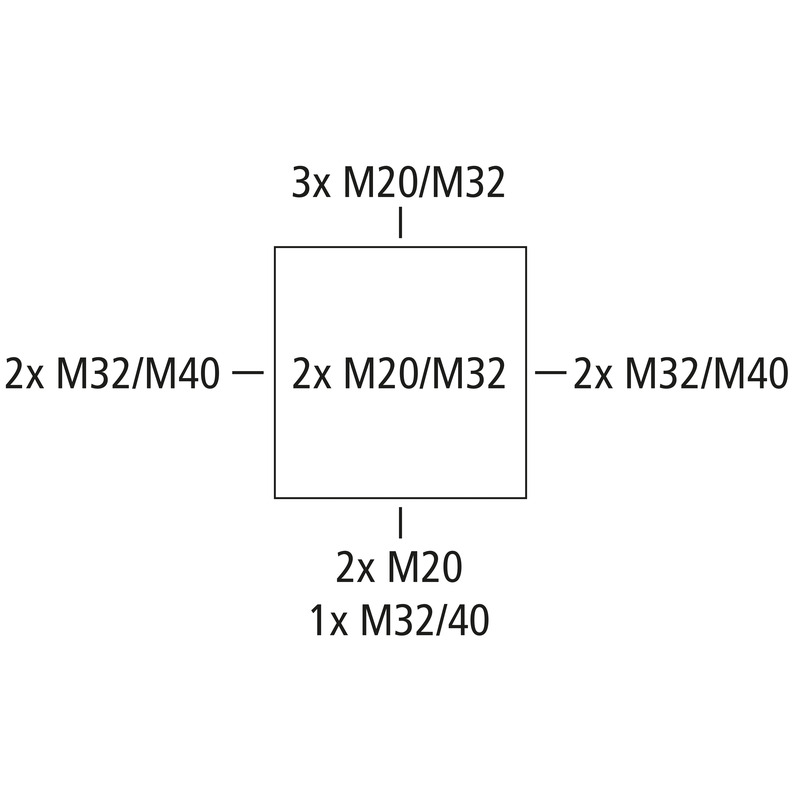

Kopplingsdosa, med skyddsklass IP55/IP66, Nominell ledningsarea 16 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Demonterbara membran, M20/M32/M40, (2 Baksida, 10 Sida), Inre fästpunkter, för standardinstallation inomhus och utomhus

grå, Ui=690 V AC, In=76 Ampere, med upphöjd skruvplint, 5-polig - 16 mm², anslutningsbar ledararea per pol: 12 st. 4 mm², 8 st. 6 mm², 4 st. 10 mm², 4 st. 16 mm² Cu solid/flexibel

Inkl.:
4 anslutningsstudsar IP55 M40 tätningsområde 17–30 mm, 1 tätningsplugg IP55 M40, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC 690 V
Nominell isolationsspänning DC 690 V
min. tvärsnitt 4 mm²
max. tvärsnitt 16 mm²
Skyddsklass II
Skyddstyp IP55/IP66
Märkström 76 Ampere
Klämtyp Skruvplint
Antal poler 5

Färger

Färg underdel grå
Färg överdel grå

Mått

Bredd 182 mm
Längd 182 mm
Höjd 90 mm
Innerlängd 167 mm
Inre bredd 167 mm
Innerhöjd 69 mm
Vikt 0.829 kg

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 HB
Glödtrådstest enligt EN 60695-2-11 750 °C

Mekaniska egenskaper (AG)

Slagtålighet IK07
förseglingsbar ja
Omslagsskruvens vridmoment 1.5 Nm
Monteringstyp Vägg-/takmontering
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -25 °C
Omgivningstemperatur max. 55 °C
Omgivningstemperatur 24h 35 °C
Installationsområde skyddat område utomhus

Sales Information

EAN 4013902660360
Packing Unit Code C62
ETIM Class EC002600
Tulltariffnummer 85369095

Material

Material nederdel Polykarbonat
Material överdel Polykarbonat
Material tätning Termoplastisk elastomer
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden DLG (Amoniakresistent)

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN pdf (5 MB)
Monteringsanvisningar FR/ES pdf (5 MB)

Måttblad

Måttritning dwg (5 MB)
Måttritning dxf (23 MB)
Måttritning pdf (4 MB)

Certifikat

UKCA Deklaration EN pdf (167 KB)
DLG Inträde DE pdf (1 MB)
CE Deklaration DE/EN/FR pdf (139 KB)
CE Deklaration DE/EN/PL pdf (141 KB)
VDE Certifikat DE/EN pdf (397 KB)
