Abox 100-10²/w Abox 100-10²/w

Kopplingsdosa

Abox 100-10²/w

Produktnummer: 81012001 | Dimensioner: 152 x 152 x 80 mm

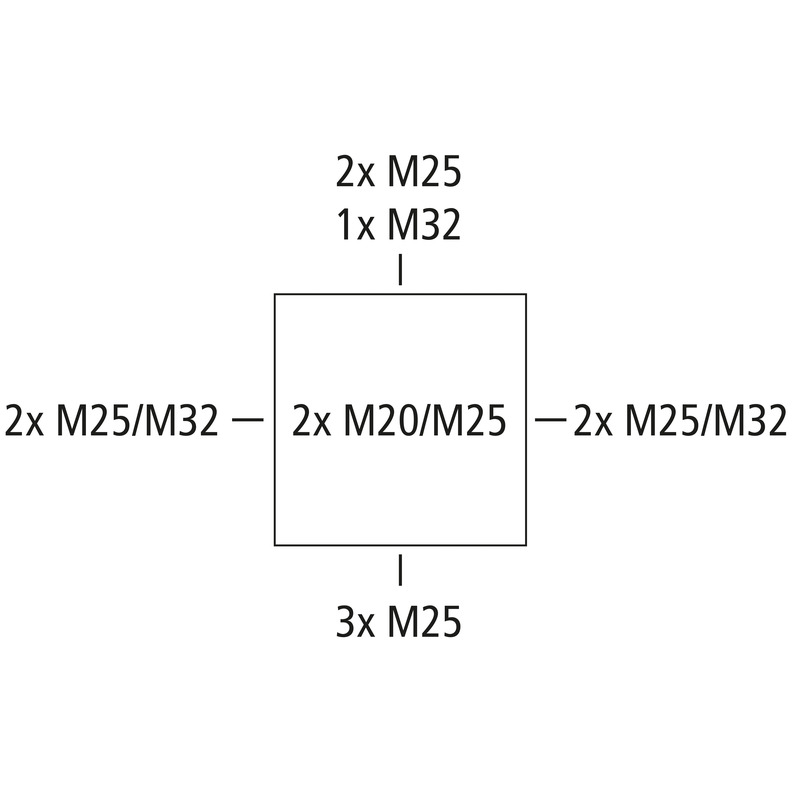

Kopplingsdosa, med skyddsklass IP66, Nominell ledningsarea 10 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Självtätande flexibla genomföringsmembran, M20/M25/M32, Tätningsdiameter 8 - 28 mm, (2 Baksida, 10 Sida), Inre fästpunkter, för standardinstallation inomhus och utomhus

vit, Ui=690 V AC, In=57 Ampere, med upphöjd skruvplint, 5-polig - 10², anslutningsbar ledararea per pol: 4 st. 2,5 mm², 4 st. 4 mm², 4 st. 6 mm², 4 st. 10 mm² Cu solid/flexibel

available from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC 690 V
Nominell isolationsspänning DC 690 V
min. tvärsnitt 4 mm²
max. tvärsnitt 10 mm²
Skyddsklass II
Skyddstyp IP66
Märkström 57 Ampere
Klämtyp Skruvplint
Antal poler 5

Färger

Färg underdel vit
Färg överdel vit

Mått

Bredd 152 mm
Längd 152 mm
Höjd 80 mm
Innerlängd 139 mm
Inre bredd 140 mm
Innerhöjd 64 mm
Vikt 0.414 kg

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 HB
Glödtrådstest enligt EN 60695-2-11 750 °C

Mekaniska egenskaper (AG)

för tätningsområde min 8 mm
för tätningsområde max 28 mm
Slagtålighet IK07
förseglingsbar ja
Omslagsskruvens vridmoment 1.2 Nm
Monteringstyp Vägg-/takmontering
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -25 °C
Omgivningstemperatur max. 55 °C
Omgivningstemperatur 24h 35 °C
Installationsområde skyddat område utomhus

Sales Information

EAN 4013902660575
Packing Unit Code C62
ETIM Class EC002600
Tulltariffnummer 85369095

Material

Material nederdel Polypropen
Material överdel Polypropen
Material införing Termoplastisk elastomer
Material tätning Termoplastisk elastomer
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden DLG (Amoniakresistent)
