Abox 060 AB-6² Abox 060 AB-6² Abox 060 AB-6²

Kopplingsdosa

Abox 060 AB-6²

Produktnummer: 80642101 | Dimensioner: 127 x 127 x 70 mm

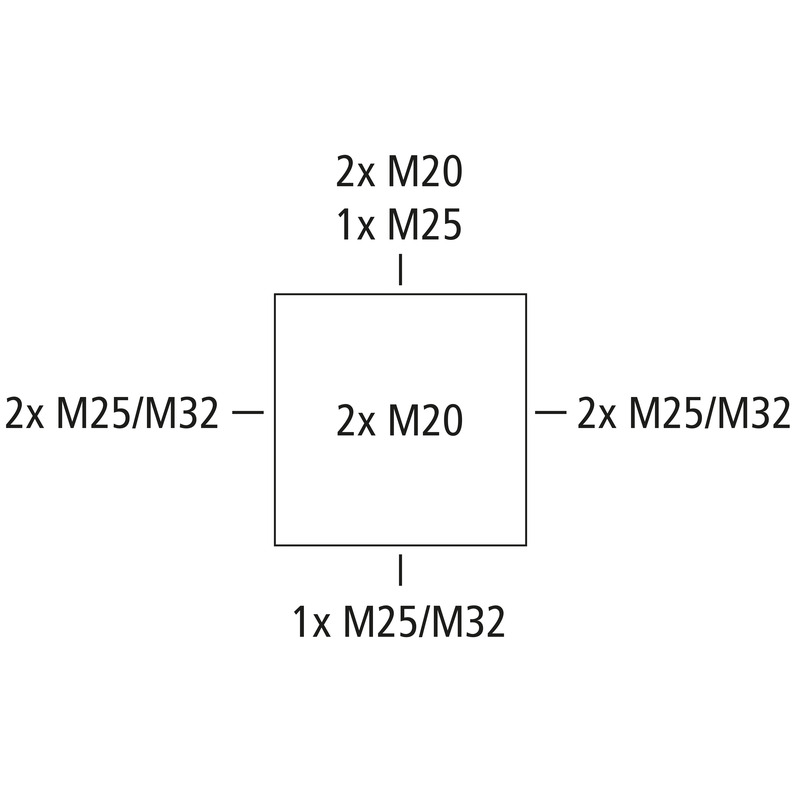

Kopplingsdosa, med skyddsklass IP66, Nominell ledningsarea 6 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Självtätande flexibla genomföringsmembran, M20/M25/M32, Tätningsdiameter 4 - 28 mm, (2 Baksida, 8 Sida), Externa fästpunkter, för standardinstallation inomhus och utomhus

grå, Ui=690 V AC, In=41 Ampere, med upphöjd skruvplint, 5-polig - 6 mm², anslutningsbar ledararea per pol: 4 st. 1,5 mm², 4 st. 2,5 mm², 4 st. 4 mm², 4 st. 6 mm² Cu solid/flexibel

available from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC 690 V
Nominell isolationsspänning DC 690 V
min. tvärsnitt 1,5 mm²
max. tvärsnitt 6 mm²
Skyddsklass II
Skyddstyp IP66
Märkström 41 Ampere
Klämtyp Skruvplint
Antal poler 5

Färger

Färg underdel grå
Färg överdel grå

Mått

Bredd 127 mm
Längd 127 mm
Höjd 70 mm
Innerlängd 114 mm
Inre bredd 114 mm
Innerhöjd 54 mm
Vikt 0.2875 kg

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 HB
Glödtrådstest enligt EN 60695-2-11 750 °C

Mekaniska egenskaper (AG)

för tätningsområde min 4 mm
för tätningsområde max 28 mm
Slagtålighet IK07
förseglingsbar ja
Omslagsskruvens vridmoment 1.2 Nm
Monteringstyp Vägg-/takmontering
Fastsättning Externa fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -25 °C
Omgivningstemperatur max. 55 °C
Omgivningstemperatur 24h 35 °C
Installationsområde skyddat område utomhus

Sales Information

EAN 4013902660810
Packing Unit Code C62
ETIM Class EC002600
Tulltariffnummer 85369095

Material

Material nederdel Polypropen
Material överdel Polypropen
Material införing Termoplastisk elastomer
Material tätning Termoplastisk elastomer
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden DLG (Amoniakresistent)

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar FR/ES pdf (5 MB)
Monteringsanvisningar DE/EN pdf (5 MB)

Måttblad

Måttritning pdf (5 MB)
Måttritning dwg (6 MB)
Måttritning dxf (27 MB)

Certifikat

VDE Certifikat DE/EN pdf (397 KB)
UKCA Deklaration EN pdf (167 KB)
DLG Inträde DE pdf (1 MB)
CE Deklaration DE/EN/FR pdf (139 KB)
CE Deklaration DE/EN/PL pdf (141 KB)

Tillbehör

Kabelförskruvning - KVR M20-MGM

Kabelförskruvning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Produktnummer: 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Kabelförskruvning - KVR M20-GDB/MGM

Kabelförskruvning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Produktnummer: 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Kabelförskruvning - KVR M25-MGM

Kabelförskruvning KVR M25-MGM

  • Dimensioner : 31,5 x 31,5 x 44 mm
  • Produktnummer: 22742501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Kabelförskruvning - KVR M32-MGM

Kabelförskruvning KVR M32-MGM

  • Dimensioner : 40 x 40 x 50 mm
  • Produktnummer: 22743201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M20

Dubbeltätningsmembran DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26042001
  • E-nummer: 1438183

Tätningsdiameter 7 - 13 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M25

Dubbeltätningsmembran DMS M25

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26042501
  • E-nummer: 1438185

Tätningsdiameter 9 - 17 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M32

Dubbeltätningsmembran DMS M32

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Produktnummer: 26043201
  • E-nummer: 1438187

Tätningsdiameter 13 - 21 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
ny Plomberingsset - Abox PST 025-100

Plomberingsset Abox PST 025-100

  • Dimensioner : 15 x 15 x 15 mm
  • Produktnummer: 89500101

Sats med två plomberingsset och skruvar



Sats för efterplombering av kopplingsdosor, för Abox 025/040/060/100 från 2024



Bevakningslista
Detalj
ny Montageplatta - Abox MPI 060

Montageplatta Abox MPI 060

  • Dimensioner : 94 x 94 x 2,5 mm
  • Produktnummer: 89510601

för Abox / Abox Pro 060



Montageplatta av isolermaterial, tjocklek 2,5 mm, grå inkl. fästskruvar. För montering i Abox/Abox...



Bevakningslista
Detalj
ny Standardskena - Abox 060 NS35

Standardskena Abox 060 NS35

  • Dimensioner : 35 x 95 x 7,5 mm
  • Produktnummer: 89530601

för Abox / Abox Pro 060



Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar. För montering i Abox/Abox Pro



Bevakningslista
Detalj
ny Klämhållare - Abox 060 KH 221 4²

Klämhållare Abox 060 KH 221 4²

  • Dimensioner : 22 x 88 x 32 mm
  • Produktnummer: 89600401

för lägesfixerad och upphöjd montering av upp till 6 plintar Wago...



Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...



Bevakningslista
Detalj
ny Plintar - Abox 060 KLS-6²

Plintar Abox 060 KLS-6²

  • Dimensioner : 23 x 98 x 32 mm
  • Produktnummer: 89640601
  • E-nummer: 1438654

Skruvklämma för Abox/Abox Pro 060, 5-polig - 6 mm², In = 41 A,...



Kopplingsplint enligt DIN EN 60998 (VDE 0613), Ui=690V. För montering i A-box/A-box Pro.



Bevakningslista
Detalj
ny Monteringssats för stolpe/rör - MABF 100-1

Monteringssats för stolpe/rör MABF 100-1

  • Dimensioner : 38 x 100 x 15 mm
  • Produktnummer: 89602001

för kopplingsdosor Abox/Abox Pro, Abox 025/2, Abox 060, Abox 100, Abox...



Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...



Bevakningslista
Detalj
ny Montageset - KTB 1

Montageset KTB 1

  • Dimensioner : 17 x 30 x 14 mm
  • Produktnummer: 89600901



Fästanordning för montering av kapslingar i kabeldragningssystem med spårvidd 7 mm och gallerfack...



Bevakningslista
Detalj
