Kopplingsdosa

Abox 060-6²/w

Produktnummer: 80612001 | Dimensioner: 127 x 127 x 70 mm

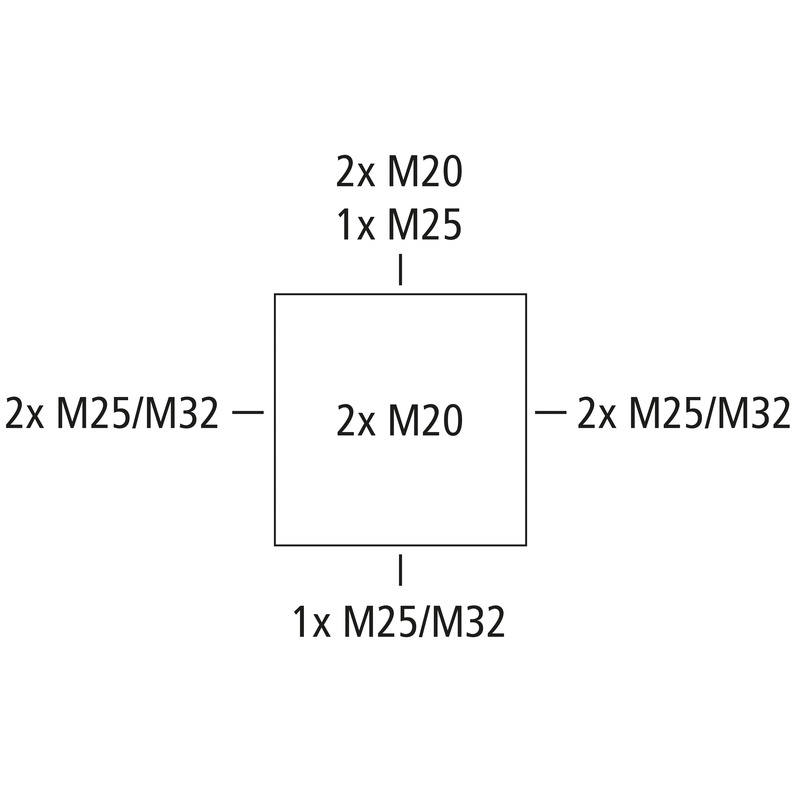

Kopplingsdosa, med skyddsklass IP66, Nominell ledningsarea 6 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Självtätande flexibla genomföringsmembran, M20/M25/M32, Tätningsdiameter 4 - 28 mm, (2 Baksida, 8 Sida), Inre fästpunkter, för standardinstallation inomhus och utomhus

vit, U_i=690 V AC, I_n=41 Ampere, med upphöjd skruvplint, 5-polig - 6 mm², anslutningsbar ledararea per pol: 4 st. 1,5 mm², 4 st. 2,5 mm², 4 st. 4 mm², 4 st. 6 mm² Cu solid/flexibel

available from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
Nominell isolationsspänning DC	690 V
min. tvärsnitt	1,5 mm²
max. tvärsnitt	6 mm²
Skyddsklass	II
Skyddstyp	IP66
Märkström	41 Ampere
Klämtyp	Skruvplint
Antal poler	5

Färger

Färg underdel	vit
Färg överdel	vit

Mått

Bredd	127 mm
Längd	127 mm
Höjd	70 mm
Innerlängd	114 mm
Inre bredd	114 mm
Innerhöjd	54 mm
Vikt	0.281 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest enligt EN 60695-2-11	750 °C

Mekaniska egenskaper (AG)

för tätningsområde min	4 mm
för tätningsområde max	28 mm
Slagtålighet	IK07
förseglingsbar	ja
Omslagsskruvens vridmoment	1.2 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	55 °C
Omgivningstemperatur 24h	35 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902660964
Packing Unit Code	C62
ETIM Class	EC002600
Tulltariffnummer	85369095

Material

Material nederdel	Polypropen
Material överdel	Polypropen
Material införing	Termoplastisk elastomer
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN	pdf (5 MB)
Monteringsanvisningar FR/ES	pdf (5 MB)

Måttblad

Måttritning	pdf (5 MB)
Måttritning	dwg (6 MB)
Måttritning	dxf (27 MB)

Certifikat

VDE Certifikat DE/EN	pdf (397 KB)
DLG Inträde DE	pdf (1 MB)
CE Deklaration DE/EN/FR	pdf (139 KB)
CE Deklaration DE/EN/PL	pdf (141 KB)
UKCA Deklaration EN	pdf (167 KB)

Tillbehör

Dubbeltätningsmembran DMS M20/w

Dimensioner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26012001

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 vit
