Abox SLK-4²

Abox SLK-4²

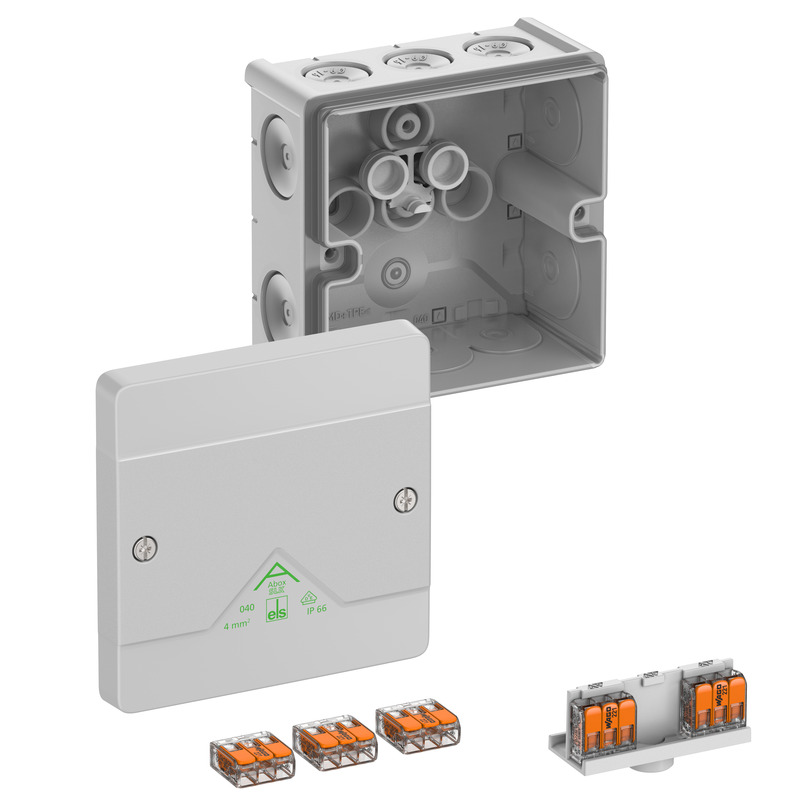

Kopplingsdosa

Abox SLK-4²

Produktnummer: 80447001 | Dimensioner: 102 x 102 x 57 mm

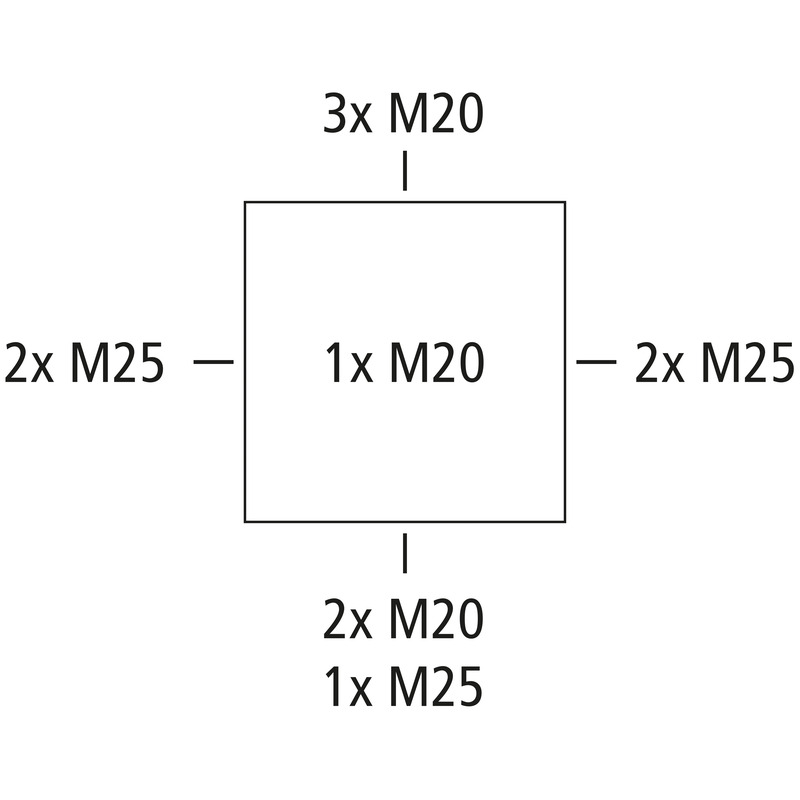

Kopplingsdosa, med skyddsklass IP66, Nominell ledningsarea 4 mm², U_i=450 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Självtätande flexibla genomföringsmembran, M20/M25, Tätningsdiameter 4 - 21 mm, (1 Baksida, 10 Sida), Inre fästpunkter, med skruvlös plint för inomhusinstallationer

grå, I_n=32 Ampere, med 5 bottenfixerade skruvlösa 3-poliga plintar Wago 221-413 – 4 mm², klämbara tvärsnitt per pol: 3 st. 0,2–4 mm² solid Cu och 3 st. 0,14–4 mm² flexibel Cu

available from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC	450 V
Nominell isolationsspänning DC	450 V
min. tvärsnitt	0,2 mm²
max. tvärsnitt	4 mm²
Skyddsklass	II
Skyddstyp	IP66
Märkström	32 Ampere
Klämtyp	skruvlös
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	102 mm
Längd	102 mm
Höjd	57 mm
Innerlängd	90 mm
Inre bredd	90 mm
Innerhöjd	49 mm
Vikt	0.15 kg

Materialegenskaper

UV-beständig	nej
halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest enligt EN 60695-2-11	750 °C

Mekaniska egenskaper (AG)

för tätningsområde min	4 mm
för tätningsområde max	21 mm
Slagtålighet	IK07
förseglingsbar	ja
Omslagsskruvens vridmoment	1.2 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	55 °C
Omgivningstemperatur 24h	35 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902661268
Packing Unit Code	C62
ETIM Class	EC002600
Tulltariffnummer	85369095

Material

Material nederdel	Polypropen
Material överdel	Polypropen
Material införing	Termoplastisk elastomer
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN	pdf (5 MB)
Monteringsanvisningar FR/ES	pdf (5 MB)

Måttblad

Måttritning	pdf (4 MB)
Måttritning	dwg (5 MB)
Måttritning	dxf (24 MB)

Certifikat

VDE Certifikat DE/EN	pdf (397 KB)
UKCA Deklaration EN	pdf (167 KB)
DLG Inträde DE	pdf (1 MB)
CE Deklaration DE/EN/FR	pdf (139 KB)
CE Deklaration DE/EN/PL	pdf (141 KB)

Tillbehör

ny

Klämhållare - Abox 025/040 KH 221 4²

Klämhållare Abox 025/040 KH 221 4²

Dimensioner : 23 x 56 x 29 mm
Produktnummer: 89600301

för lägesfixerad montering av upp till 6 plintar Wago 221-413 i...

Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...

Bevakningslista

ny

Plomberingsset - Abox PST 025-100

Plomberingsset Abox PST 025-100

Dimensioner : 15 x 15 x 15 mm
Produktnummer: 89500101

Sats med två plomberingsset och skruvar

Sats för efterplombering av kopplingsdosor, för Abox 025/040/060/100 från 2024

Bevakningslista

Kabelförskruvning - KVR M16-MGM

Kabelförskruvning KVR M16-MGM

Dimensioner : 22 x 22 x 31 mm
Produktnummer: 22741601

Tätningsdiameter 4 - 10 mm, Gängans längd 8 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Kabelförskruvning - KVR M20-GDB/MGM

Kabelförskruvning KVR M20-GDB/MGM

Dimensioner : 30 x 30 x 37 mm
Produktnummer: 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Kabelförskruvning - KVR M20-MGM

Kabelförskruvning KVR M20-MGM

Dimensioner : 26,5 x 26,5 x 36 mm
Produktnummer: 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Kabelförskruvning - KVR M25-MGM

Kabelförskruvning KVR M25-MGM

Dimensioner : 31,5 x 31,5 x 44 mm
Produktnummer: 22742501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Dubbeltätningsmembran - DMS M16

Dubbeltätningsmembran DMS M16

Dimensioner : 20,7 x 20,7 x 13,2 mm
Produktnummer: 26041601
E-nummer: 1438182

Tätningsdiameter 5 - 9 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M20

Dubbeltätningsmembran DMS M20

Dimensioner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26042001
E-nummer: 1438183

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M25

Dubbeltätningsmembran DMS M25

Dimensioner : 29,7 x 29,7 x 13,6 mm
Produktnummer: 26042501
E-nummer: 1438185

Tätningsdiameter 9 - 17 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

ny

Monteringssats för stolpe/rör - MABF 65-1

Monteringssats för stolpe/rör MABF 65-1

Dimensioner : 38 x 65 x 15 mm
Produktnummer: 89601001

för kopplingsdosor Abox/Abox Pro, Abox 025, Abox 025-2, Abox 040,...

Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...

Bevakningslista

ny

Montageset - KTB 1

Montageset KTB 1

Dimensioner : 17 x 30 x 14 mm
Produktnummer: 89600901

Fästanordning för montering av kapslingar i kabeldragningssystem med spårvidd 7 mm och gallerfack...

Bevakningslista
