Kopplingsdosa

Abox 040 AB-4²

Produktnummer: 80442101 | Dimensioner: 102 x 102 x 57 mm

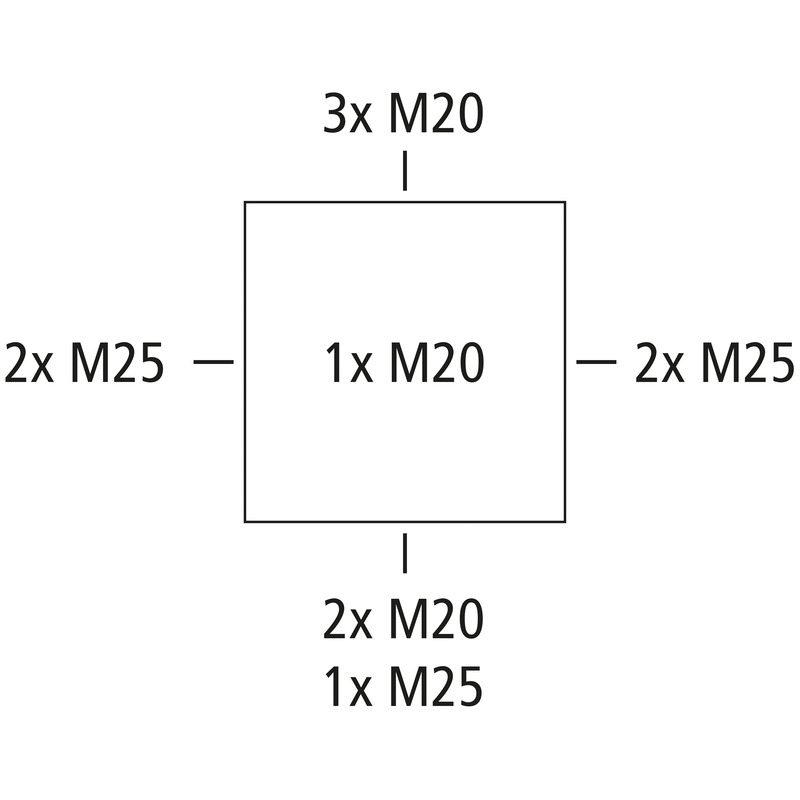

Kopplingsdosa, med skyddsklass IP66, Nominell ledningsarea 4 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Självtätande flexibla genomföringsmembran, M20/M25, Tätningsdiameter 4 - 21 mm, (1 Baksida, 10 Sida), Externa fästpunkter, för standardinstallation inomhus och utomhus

grå, U_i=400 V AC, I_n=32 Ampere, med 5 skruvlösa 4-poliga plintar Wago 773-604, max. area enligt DIN EN 60998: 4 mm², klämbara tvärsnitt per pol: 4 st. 1,5–4,0 mm² solid Cu/Al (Följ monteringsanvisningen!)

available from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC	400 V
Nominell isolationsspänning DC	400 V
min. tvärsnitt	1,5 mm²
max. tvärsnitt	4 mm²
Skyddsklass	II
Skyddstyp	IP66
Märkström	32 Ampere
Klämtyp	skruvlös
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	102 mm
Längd	102 mm
Höjd	57 mm
Innerlängd	90 mm
Inre bredd	90 mm
Innerhöjd	49 mm
Vikt	0.14 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest enligt EN 60695-2-11	750 °C

Mekaniska egenskaper (AG)

för tätningsområde min	4 mm
för tätningsområde max	21 mm
Slagtålighet	IK07
förseglingsbar	ja
Omslagsskruvens vridmoment	1.2 Nm

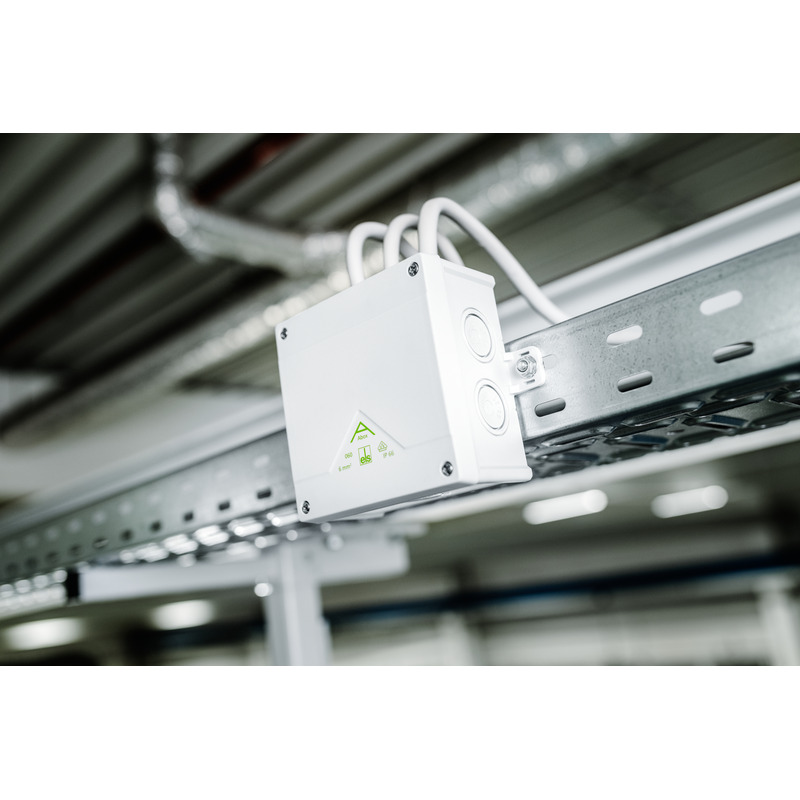

Monteringstyp	Vägg-/takmontering
Fastsättning	Externa fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	55 °C
Omgivningstemperatur 24h	35 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902661381
Packing Unit Code	C62
ETIM Class	EC002600
Tulltariffnummer	85369095

Material

Material nederdel	Polypropen
Material överdel	Polypropen
Material införing	Termoplastisk elastomer
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar FR/ES	pdf (5 MB)
Monteringsanvisningar DE/EN	pdf (5 MB)

Måttblad

Måttritning	pdf (4 MB)
Måttritning	dwg (5 MB)
Måttritning	dxf (24 MB)

Certifikat

UKCA Deklaration EN	pdf (167 KB)
DLG Inträde DE	pdf (1 MB)
CE Deklaration DE/EN/PL	pdf (141 KB)
VDE Certifikat DE/EN	pdf (397 KB)
CE Deklaration DE/EN/FR	pdf (139 KB)

Tillbehör

Kabelförskruvning KVR M16-MGM

Dimensioner : 22 x 22 x 31 mm
Produktnummer: 22741601

Tätningsdiameter 4 - 10 mm, Gängans längd 8 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
