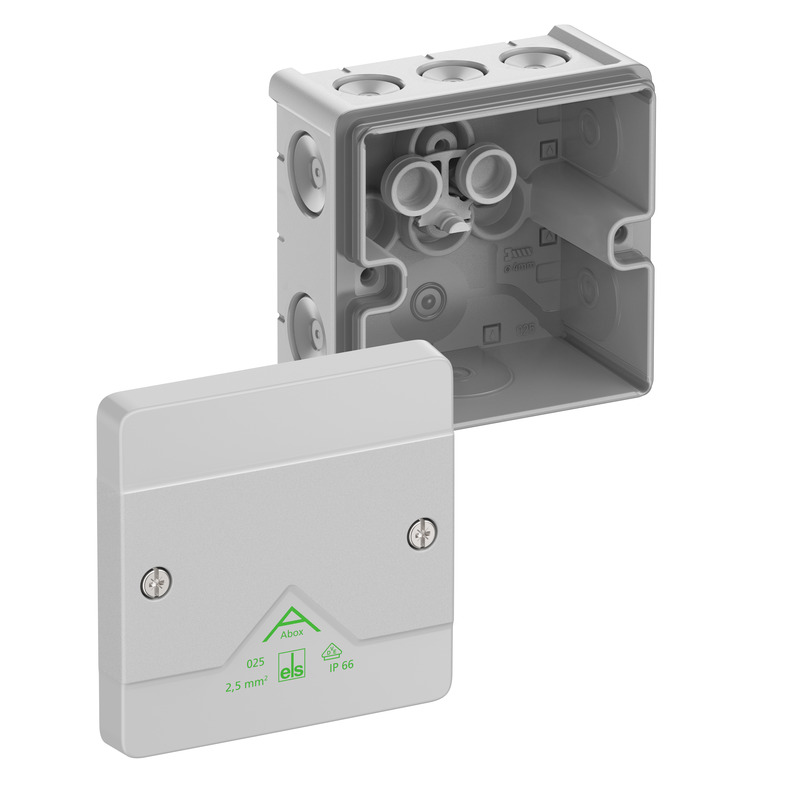

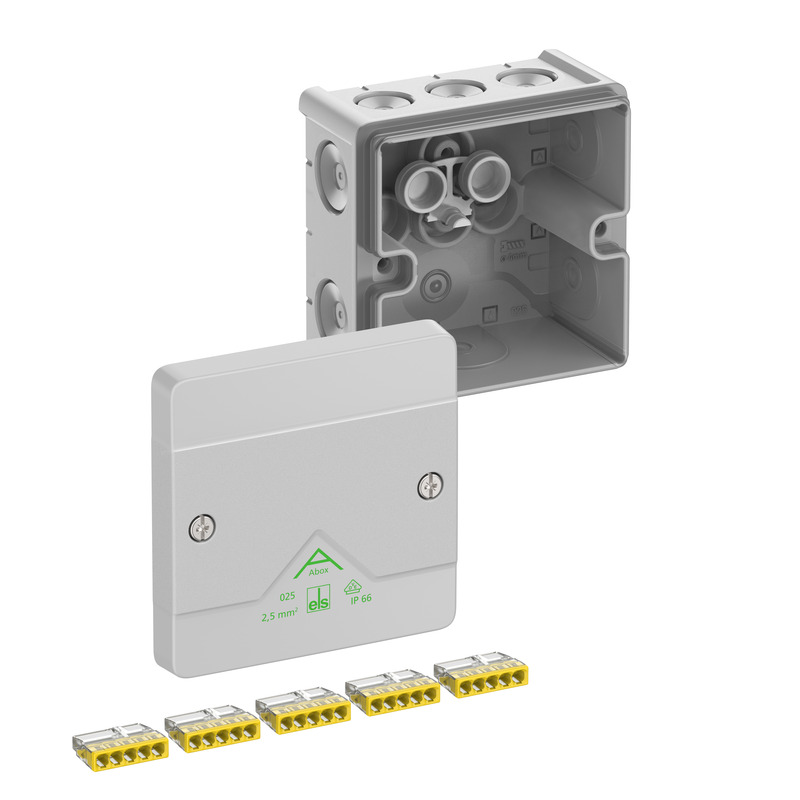

Kopplingsdosa

Abox 025-2,5²

Produktnummer: 80242001 | Dimensioner: 87 x 87 x 52 mm

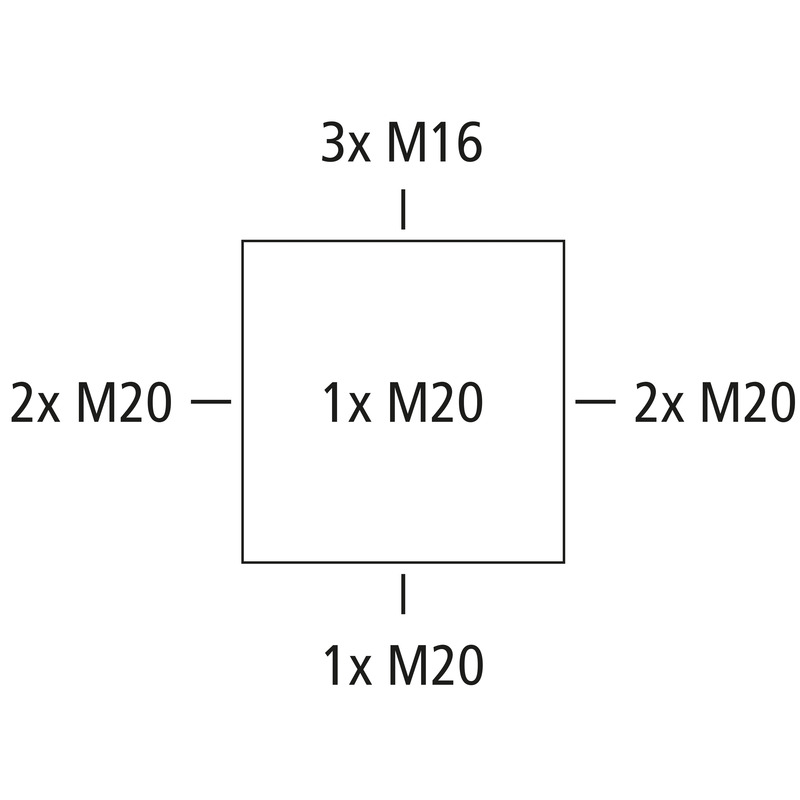

Kopplingsdosa, med skyddsklass IP66, Nominell ledningsarea 2,5 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Självtätande flexibla genomföringsmembran, M16/M20, Tätningsdiameter 4 - 16 mm, (1 Baksida, 8 Sida), Inre fästpunkter, för standardinstallation inomhus och utomhus

grå, U_i=450 V AC, I_n=24 Ampere, med 5 skruvlösa 5-poliga plintar Wago 2273-205, max. area enligt DIN EN 60998: 2,5 mm², klämbara tvärsnitt per pol:5 st. 0,5–2,5 mm² solid Cu/Al (Följ monteringsanvisningen)

available from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC	450 V
Nominell isolationsspänning DC	450 V
min. tvärsnitt	0,5 mm²
max. tvärsnitt	2,5 mm²
Skyddsklass	II
Skyddstyp	IP66
Märkström	24 Ampere
Klämtyp	skruvlös
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	87 mm
Längd	87 mm
Höjd	52 mm
Innerlängd	75 mm
Inre bredd	75 mm
Innerhöjd	37 mm
Vikt	0.11 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	HB
Glödtrådstest enligt EN 60695-2-11	750 °C

Mekaniska egenskaper (AG)

för tätningsområde min	4 mm
för tätningsområde max	16 mm
Slagtålighet	IK07
förseglingsbar	ja
Omslagsskruvens vridmoment	1.2 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	55 °C
Omgivningstemperatur 24h	35 °C
Installationsområde	skyddat område utomhus

Sales Information

EAN	4013902662678
Packing Unit Code	C62
ETIM Class	EC002600
Tulltariffnummer	85369095

Material

Material nederdel	Polypropen
Material överdel	Polypropen
Material införing	Termoplastisk elastomer
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN	pdf (5 MB)
Monteringsanvisningar FR/ES	pdf (5 MB)

Måttblad

Måttritning	pdf (4 MB)
Måttritning	dwg (5 MB)
Måttritning	dxf (23 MB)

Certifikat

UKCA Deklaration EN	pdf (167 KB)
VDE Certifikat DE/EN	pdf (397 KB)
CE Deklaration DE/EN/PL	pdf (141 KB)
CE Deklaration DE/EN/FR	pdf (139 KB)
DLG Inträde DE	pdf (1 MB)

Tillbehör

Kabelförskruvning KVR M16-MGM

Dimensioner : 22 x 22 x 31 mm
Produktnummer: 22741601

Tätningsdiameter 4 - 10 mm, Gängans längd 8 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Abox 025-2,5²

Elektriska egenskaper

Färger

Mått

Materialegenskaper

Mekaniska egenskaper (AG)

Miljöförhållanden

Sales Information

Material

Certifikat

Ladda ned datablad

Monteringsanvisning

Måttblad

Certifikat

Tillbehör

Tätningsdiameter 4 - 10 mm, Gängans längd 8 mm

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm

Tätningsdiameter 5 - 9 mm

Tätningsdiameter 7 - 13 mm

Sats med två plomberingsset och skruvar

för Abox / Abox Pro 025

för lägesfixerad montering av upp till 6 plintar Wago 2273-205 i...

för lägesfixerad montering av upp till 6 plintar Wago 221-413 i...

Skruvplint för Abox/Abox Pro 025 och Abox/Abox Pro 040, 5-polig - 4...

för kopplingsdosor Abox/Abox Pro, Abox 025, Abox 025-2, Abox 040,...

CAD-data

Din begäran

Produkttexter

Liknande produkter

grå, Ui=1000 V AC, utan plintar

vit, Ui=1000 V AC, utan plintar

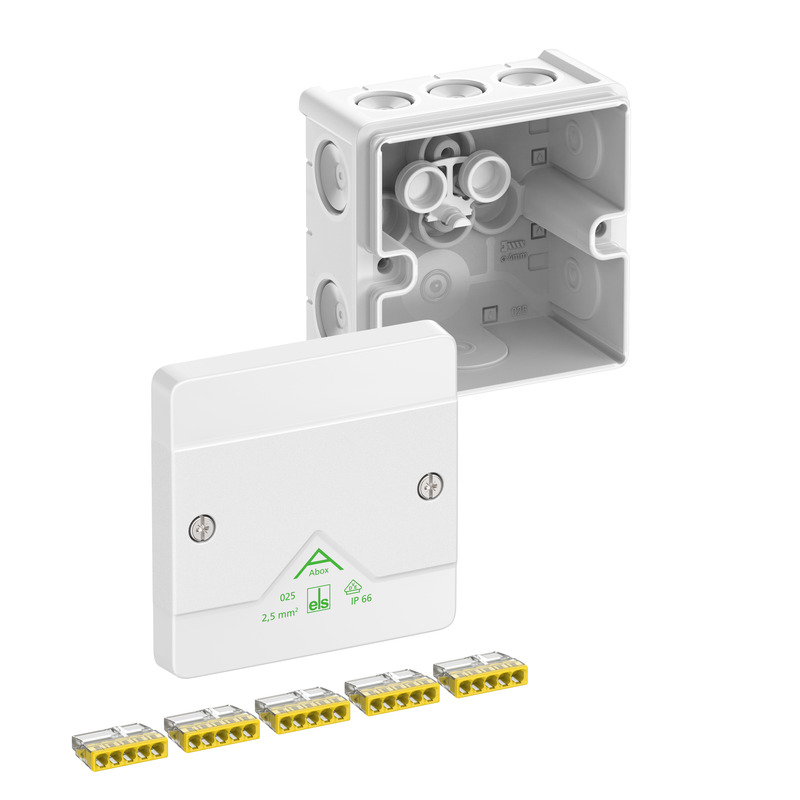

vit, Ui=450 V AC, In=24 Ampere, med 5 skruvlösa 5-poliga plintar Wago...
