Kopplingsdosa

Abox 025-2,5²/w

Produktnummer: 80212001 | Dimensioner: 87 x 87 x 52 mm

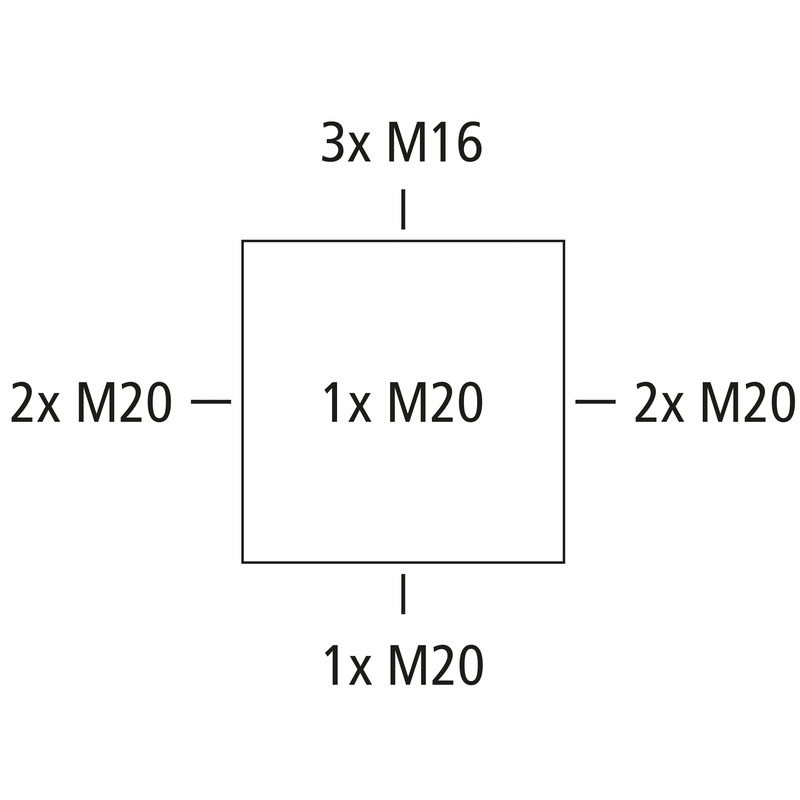

Kopplingsdosa, med skyddsklass IP66, Nominell ledningsarea 2,5 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), Självtätande flexibla genomföringsmembran, M16/M20, Tätningsdiameter 4 - 16 mm, (1 Baksida, 8 Sida), Inre fästpunkter, för standardinstallation inomhus och utomhus

vit, Ui=450 V AC, In=24 Ampere, med 5 skruvlösa 5-poliga plintar Wago 2273-205, max. area enligt DIN EN 60998: 2,5 mm², klämbara tvärsnitt per pol: 5 st. 0,5–2,5 mm² solid Cu/Al (Följ monteringsanvisningen!)

available from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC 450 V
Nominell isolationsspänning DC 450 V
min. tvärsnitt 0,5 mm²
max. tvärsnitt 2,5 mm²
Skyddsklass II
Skyddstyp IP66
Märkström 24 Ampere
Klämtyp skruvlös
Antal poler 5

Färger

Färg underdel vit
Färg överdel vit

Mått

Bredd 87 mm
Längd 87 mm
Höjd 52 mm
Innerlängd 75 mm
Inre bredd 75 mm
Innerhöjd 37 mm
Vikt 0.109 kg

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 HB
Glödtrådstest enligt EN 60695-2-11 750 °C

Mekaniska egenskaper (AG)

för tätningsområde min 4 mm
för tätningsområde max 16 mm
Slagtålighet IK07
förseglingsbar ja
Omslagsskruvens vridmoment 1.2 Nm
Monteringstyp Vägg-/takmontering
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -25 °C
Omgivningstemperatur max. 55 °C
Omgivningstemperatur 24h 35 °C
Installationsområde skyddat område utomhus

Sales Information

EAN 4013902662883
Packing Unit Code C62
ETIM Class EC002600
Tulltariffnummer 85369095

Material

Material nederdel Polypropen
Material överdel Polypropen
Material införing Termoplastisk elastomer
Material tätning Termoplastisk elastomer
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden DLG (Amoniakresistent)

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN pdf (5 MB)
Monteringsanvisningar FR/ES pdf (5 MB)

Måttblad

Måttritning pdf (4 MB)
Måttritning dwg (5 MB)
Måttritning dxf (23 MB)

Certifikat

CE Deklaration DE/EN/PL pdf (141 KB)
DLG Inträde DE pdf (1 MB)
UKCA Deklaration EN pdf (167 KB)
VDE Certifikat DE/EN pdf (397 KB)
CE Deklaration DE/EN/FR pdf (139 KB)
