Abox Pro XT-10²

Abox Pro XT-10²

Abox Pro XT-10²

Abox Pro XT-10²

Kopplingsdosa

Abox Pro XT-10²

Produktnummer: 41045001 | Dimensioner: 152 x 152 x 85 mm

E-nummer: 1438649

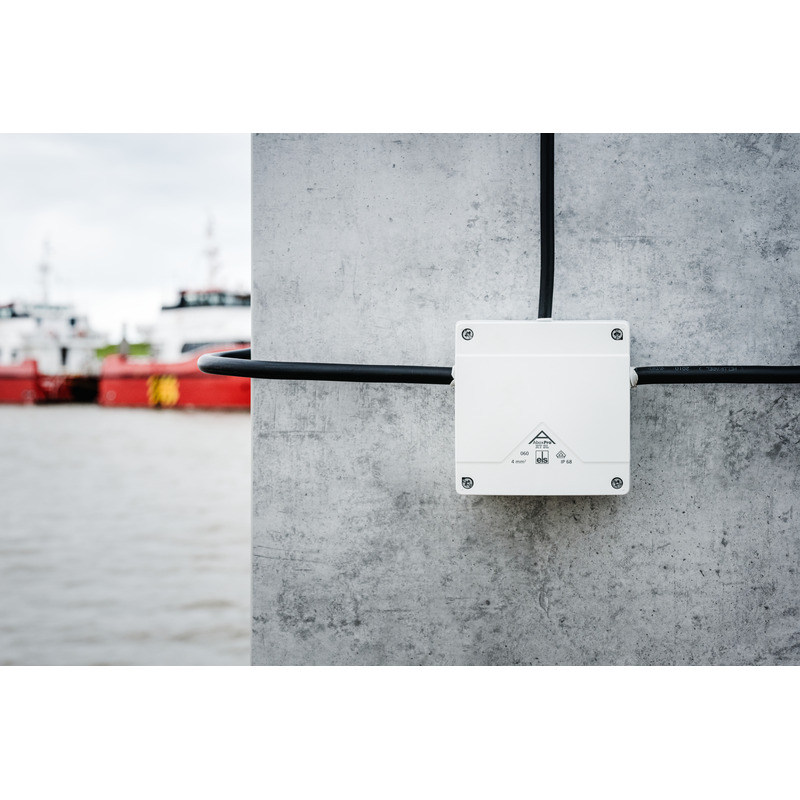

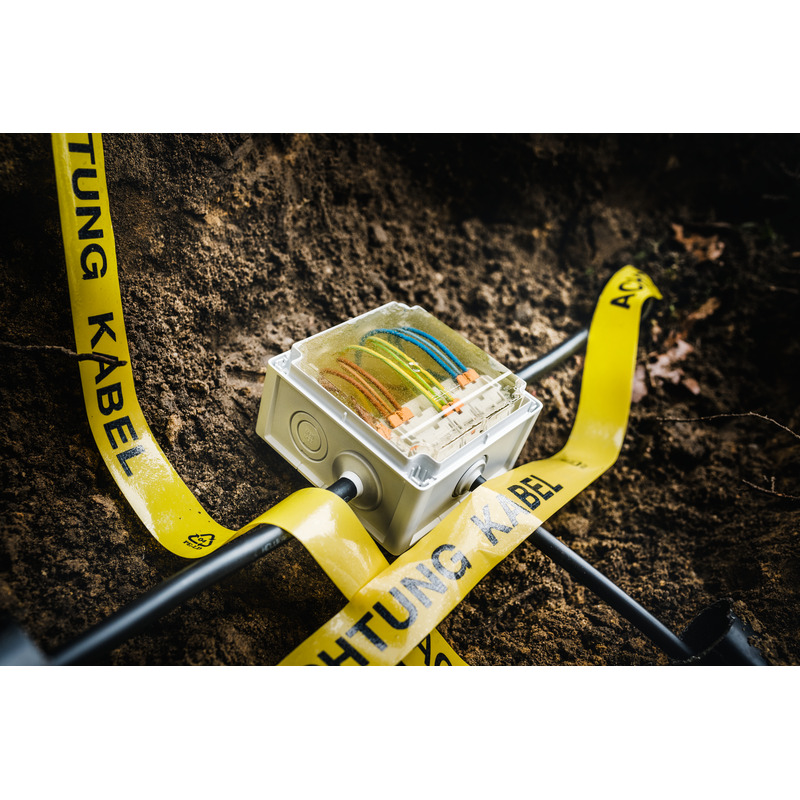

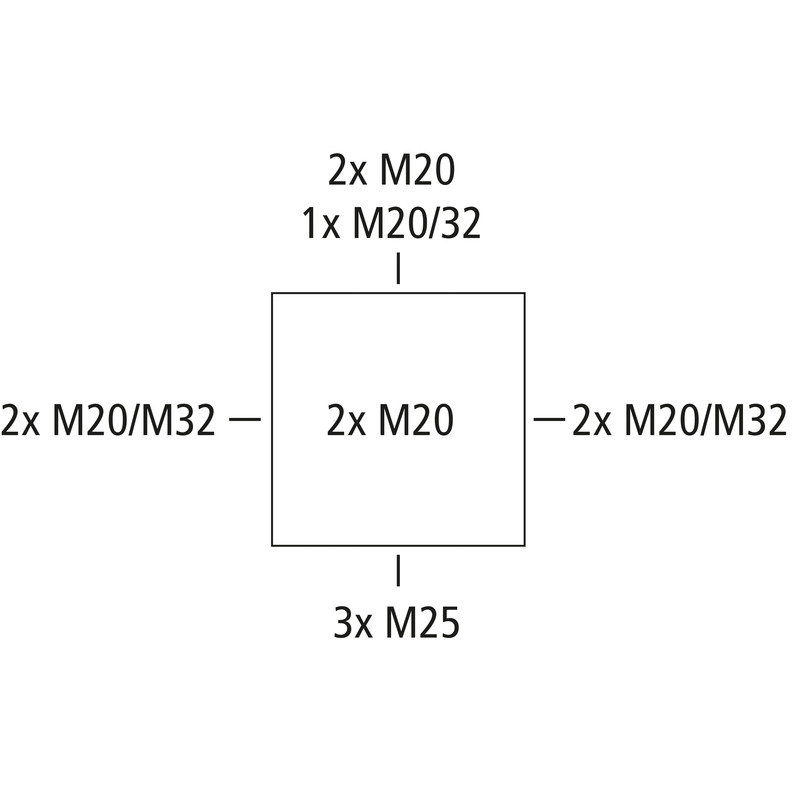

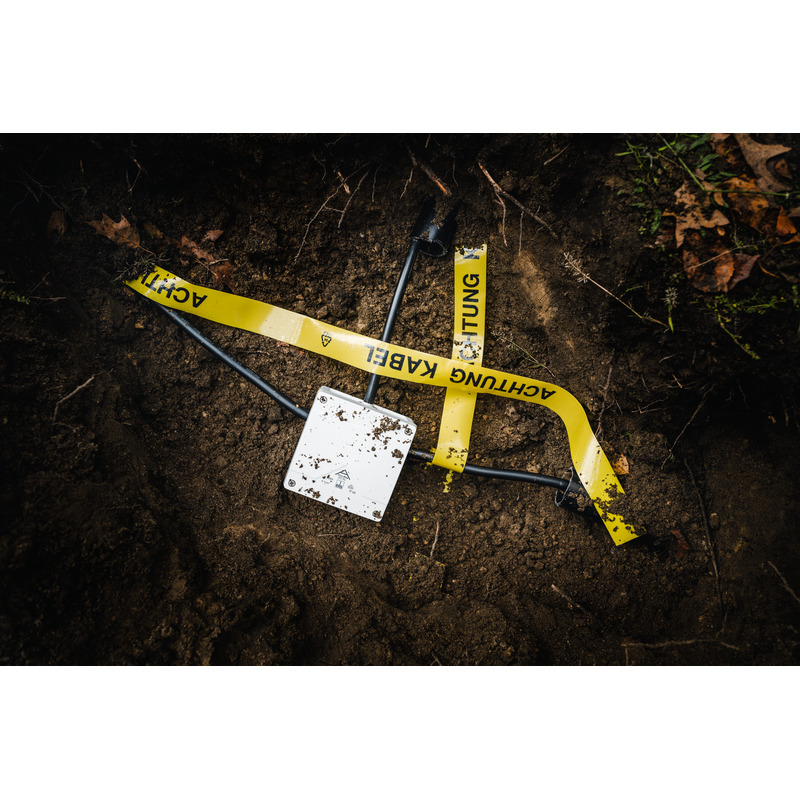

Kopplingsdosa, med skyddsklass IP68, Nominell ledningsarea 10 mm², U_i=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Demonterbara membran, M20/M25/M32, (2 Baksida, 10 Sida), Inre fästpunkter, med skruvplint för installation i översvämningsområden, mark utan trafik och oskyddade utomhusområden

grå, I_n=57 Ampere, med upphöjd skruvplint, 5-polig - 10², anslutningsbar ledararea per pol: 4 st. 2,5 mm², 4 st. 4 mm², 4 st. 6 mm², 4 st. 10 mm² Cu solid/flexibel

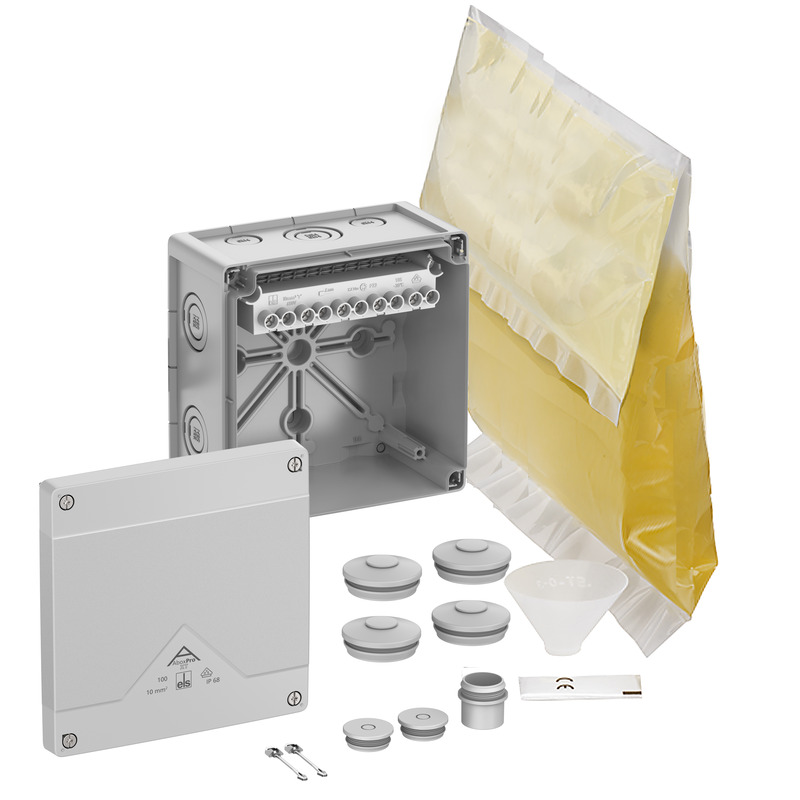

Inkl.:
4 dubbeltätningsmembran IP66 M32 tätningsområde 13–21 mm, 2 tätningspluggar M20, 1 anslutningsstuds M20, lockhållare, 1 gjuthartspåse GHB Pro 4 med tratt och engångshandskaravailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
Nominell isolationsspänning DC	690 V
min. tvärsnitt	4 mm²
max. tvärsnitt	10 mm²
Skyddsklass	II
Skyddstyp	IP68
Märkström	57 Ampere
Klämtyp	Skruvplint
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	152 mm
Längd	152 mm
Höjd	85 mm
Innerlängd	137 mm
Inre bredd	137 mm
Innerhöjd	65 mm
Vikt	1.9057 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V0
Glödtrådstest enligt EN 60695-2-11	960 °C

Mekaniska egenskaper (AG)

Slagtålighet	IK09
förseglingsbar	ja
Omslagsskruvens vridmoment	1.5 Nm
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	oskyddat område utomhus

Sales Information

EAN	4013902663705
Packing Unit Code	CT
ETIM Class	EC002600
Tulltariffnummer	85369095

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar GHB DE/EN/FR/ES	pdf (3 MB)
Monteringsanvisningar FR/ES	pdf (5 MB)
Monteringsanvisningar DE/EN	pdf (5 MB)

Måttblad

Måttritning	pdf (6 MB)
Måttritning	dwg (8 MB)
Måttritning	dxf (36 MB)

Säkerhetsdatablad

Säkerhetsdatablad DE	pdf (470 KB)
Säkerhetsdatablad EN	pdf (774 KB)

Certifikat

CE Deklaration DE/EN/PL	pdf (142 KB)
UKCA Deklaration EN	pdf (166 KB)
VDE Certifikat (DIN EN IEC 60670-1 / -22) DE/EN	pdf (295 KB)
CE Deklaration DE/EN/FR	pdf (139 KB)

Tillbehör

ny

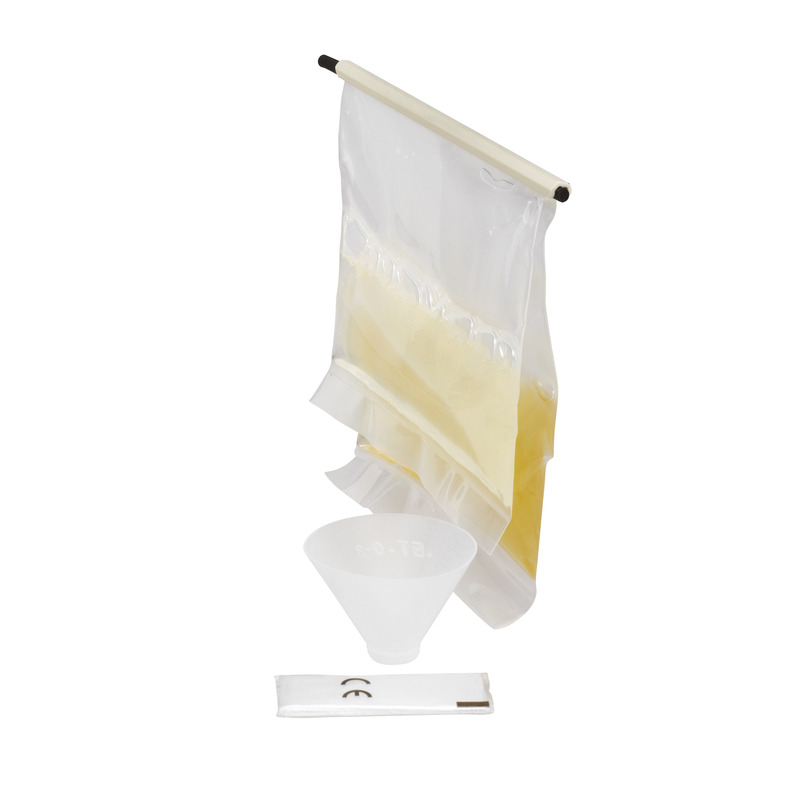

Gjuthartspåse - GHB Pro 4

Gjuthartspåse GHB Pro 4

Dimensioner : 195 x 365 x 51 mm
Produktnummer: 49252401

för Abox Pro XT-10² och Abox Pro XT SL-6², innehåll 1 250 ml

Gjuthartspåse för Abox Pro XT och Abox Pro XT SL(K), (färgar ej) med tratt och engångshandskar, obs!...

Bevakningslista

Dubbeltätningsmembran - DMS M20

Dubbeltätningsmembran DMS M20

Dimensioner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26042001
E-nummer: 1438183

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M25

Dubbeltätningsmembran DMS M25

Dimensioner : 29,7 x 29,7 x 13,6 mm
Produktnummer: 26042501
E-nummer: 1438185

Tätningsdiameter 9 - 17 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M32

Dubbeltätningsmembran DMS M32

Dimensioner : 36,7 x 36,7 x 14,7 mm
Produktnummer: 26043201
E-nummer: 1438187

Tätningsdiameter 13 - 21 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Kabelförskruvning - KVR M20-GDB/MGM

Kabelförskruvning KVR M20-GDB/MGM

Dimensioner : 30 x 30 x 37 mm
Produktnummer: 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Kabelförskruvning - KVR M20-MGM

Kabelförskruvning KVR M20-MGM

Dimensioner : 26,5 x 26,5 x 36 mm
Produktnummer: 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Kabelförskruvning - KVR M25-MGM

Kabelförskruvning KVR M25-MGM

Dimensioner : 31,5 x 31,5 x 44 mm
Produktnummer: 22742501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Kabelförskruvning - KVR M32-MGM

Kabelförskruvning KVR M32-MGM

Dimensioner : 40 x 40 x 50 mm
Produktnummer: 22743201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista
