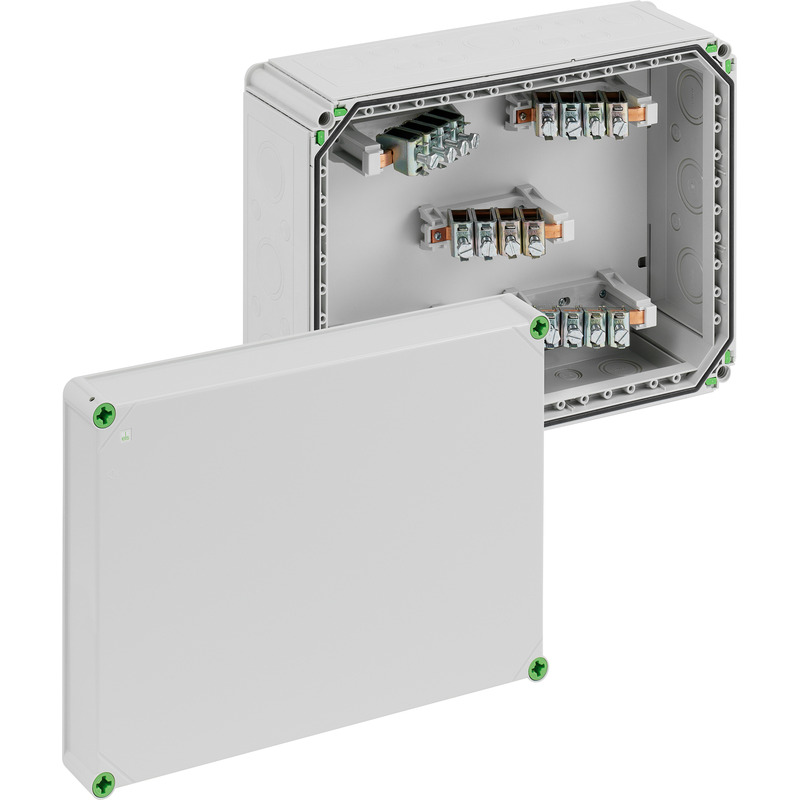

Kopplingsdosa
Produktnummer: 49047101 | Dimensioner: 440 x 320 x 179 mm

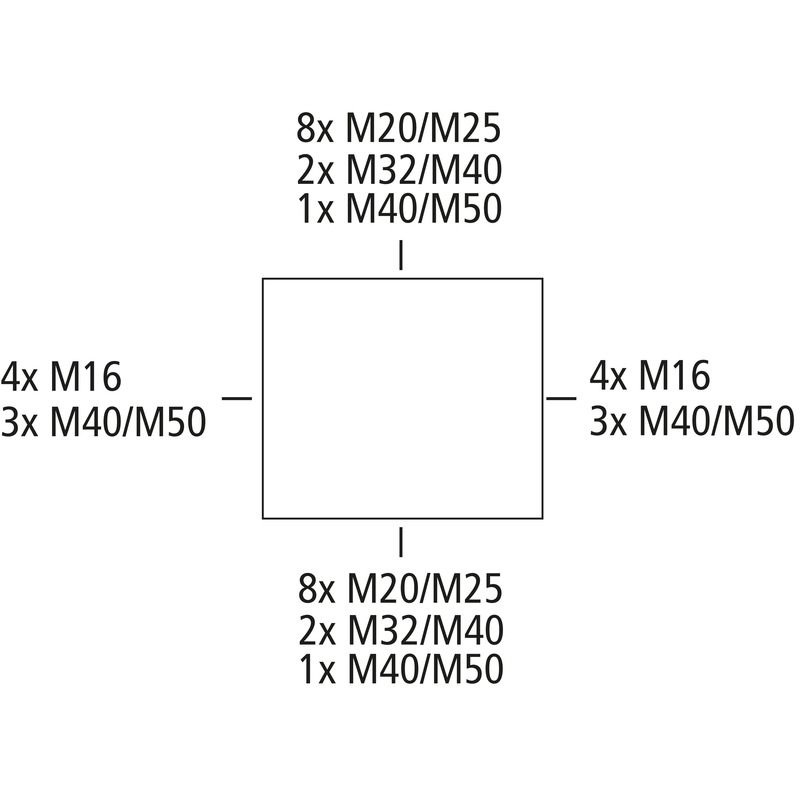

Kopplingsdosa, med skyddsklass IP65, Nominell ledningsarea 70 mm², Ui=690 V AC, Demonterbara membran, M16/M20/M25/M32/M40/M50, (24 Sida), Inre fästpunkter, För installation i industri miljö och skyddad utomhusinstallation
grå, Med skruvplint, 5 polig - 70² (16-70²)
| Nominell isolationsspänning AC | 690 V |
|---|---|
| max. tvärsnitt | 70 mm² |
| Skyddsklass | II |
| Skyddstyp | IP65 |
| Antal poler | 5 |
| UL Type Rating | i.u. |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 440 mm |
|---|---|
| Längd | 320 mm |
| Höjd | 179 mm |
| Vikt | 5.591 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Glödtrådstest enligt EN 60695-2-11 | 960 °C |
| Monteringstyp | Vägg-/takmontering |
|---|---|
| Slagtålighet | IK08 |
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 1.7 Nm |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -35 °C |
| Omgivningstemperatur max. | 80 °C |
| Omgivningstemperatur 24h | 60 °C |
| Installationsområde | skyddat område utomhus |
| EAN | 4013902641949 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Tulltariffnummer | 85369095 |
| Material nederdel | Polykarbonat |
|---|---|
| Material överdel | Polykarbonat, glasfiberförstärkt |
| Material tätning | Polyuretan |
| Material omslagsskruv | Polyamid, glasfiberförstärkt |

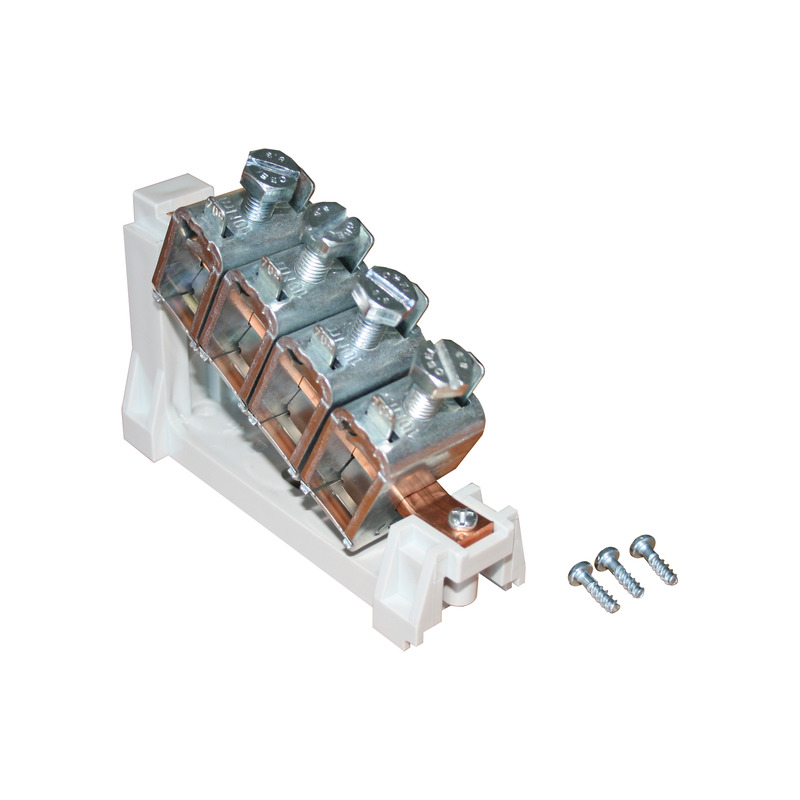

Anslutningsplint enligt DIN EN 60998 (VDE 0613), Ui=690V

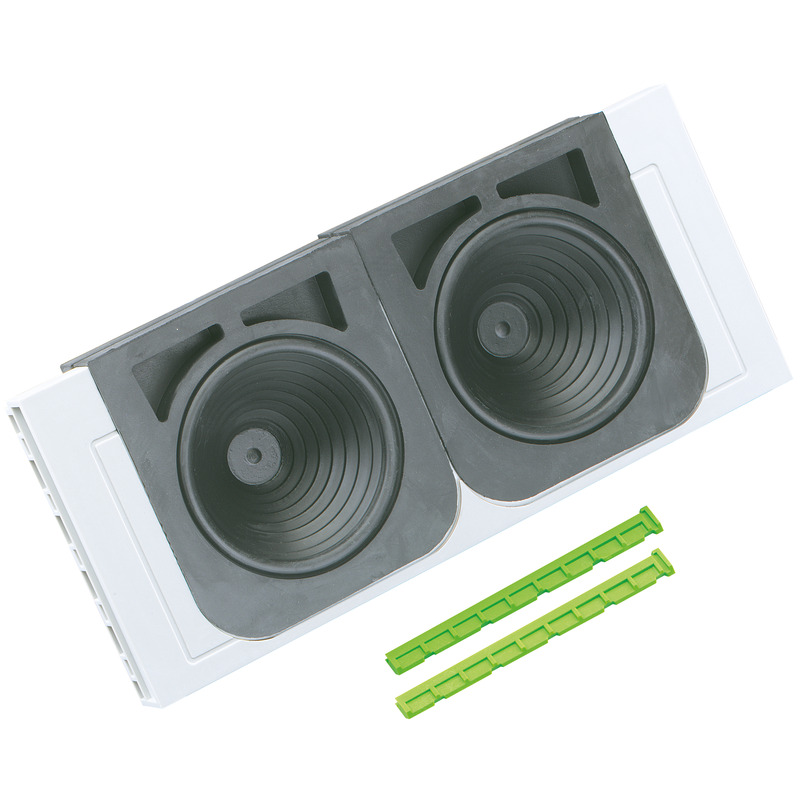

Kabelförskruvning för ledningar upp till Ø 75 mm, 2 x flänsadaptrar (GFV)

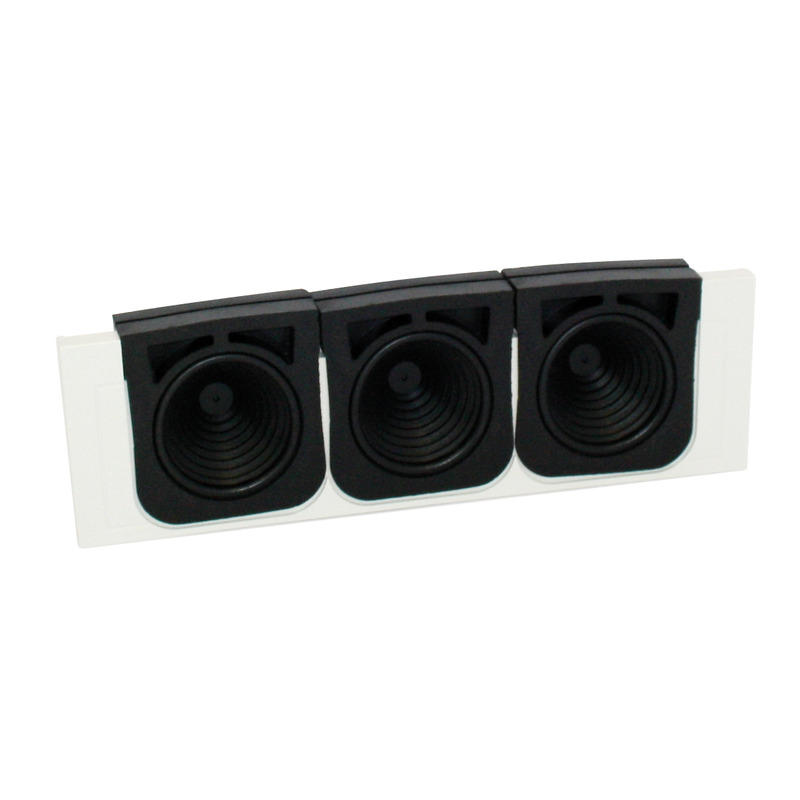

Kabelförskruvning för ledningar upp till Ø 75 mm, 2 x flänsadaptrar (GFV)
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

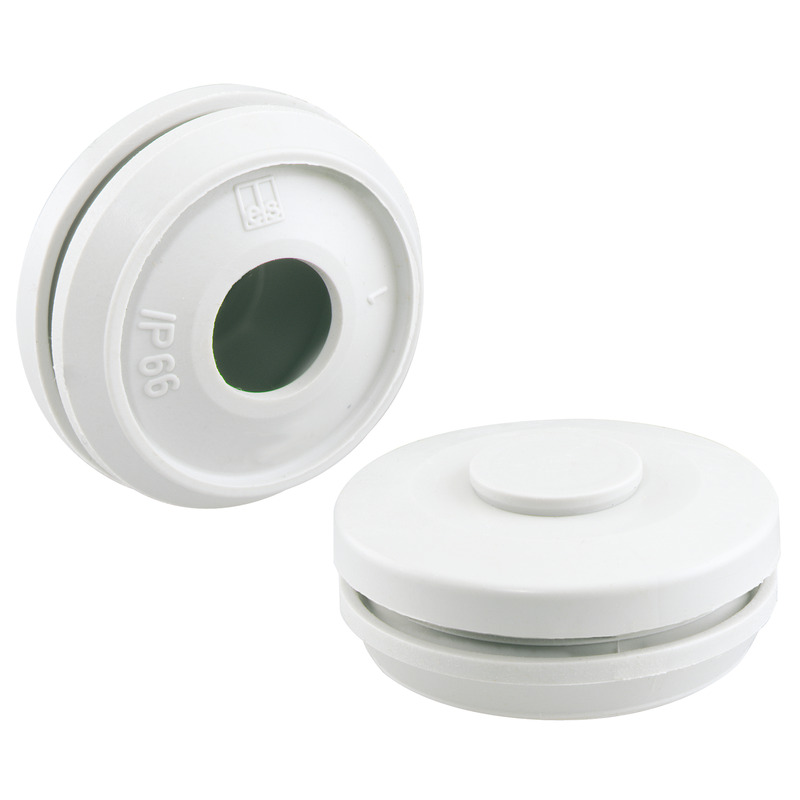

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...
Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...

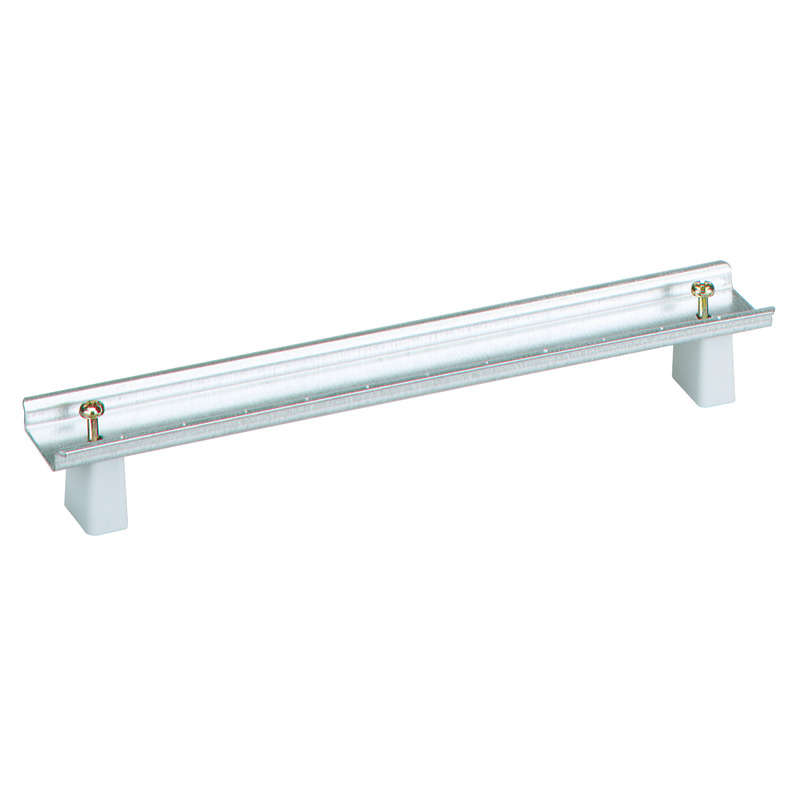

Standardskena enligt DIN EN 60715, 35 x 7,5 mm
