Abox Pro 350-35²

Abox Pro 350-35²

Abox Pro 350-35²

Abox Pro 350-35²

Kopplingsdosa

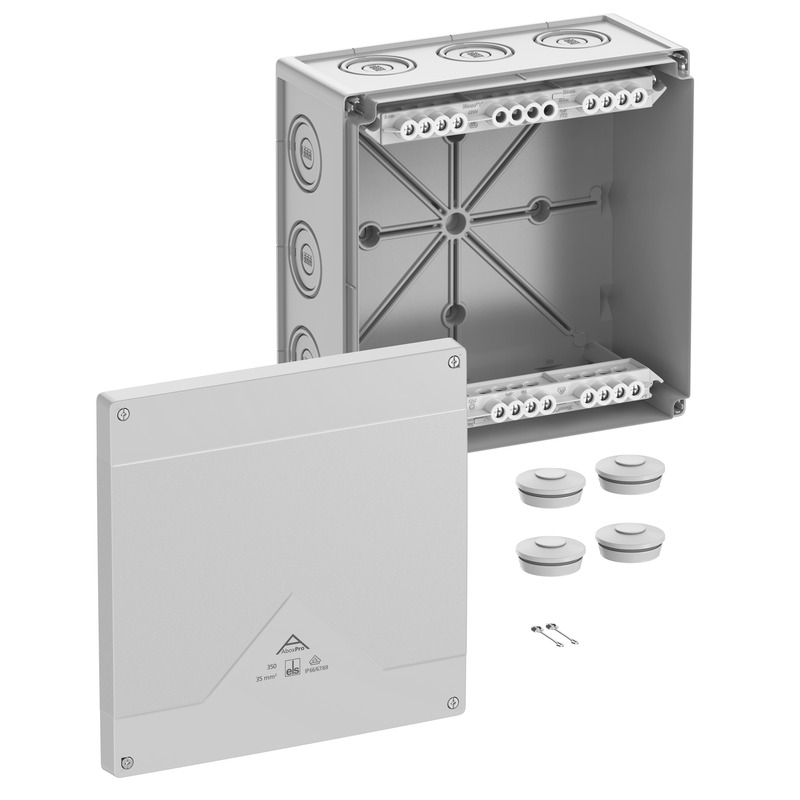

Abox Pro 350-35²

Produktnummer: 43542001 | Dimensioner: 252 x 252 x 120 mm

E-nummer: 1438643

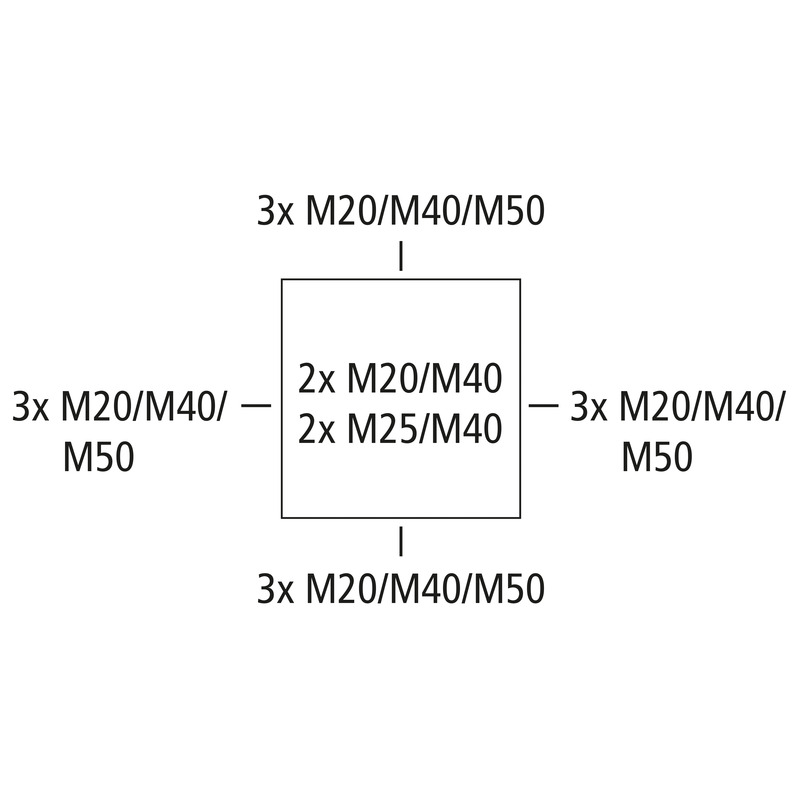

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 35 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M25/M40/M50, (4 Baksida, 12 Sida), Inre fästpunkter, för installation i industri och oskyddade utomhusområden.

grå, U_i=690 V AC, I_n=125 Ampere, med upphöjd skruvplint, 5-polig - 35 mm², anslutningsbar ledararea per pol: 12 st. 10 mm², 8 st. 16 mm², 4 st. 25 mm². 4 st. 35 mm² Cu solid/flexibel

Inkl.:

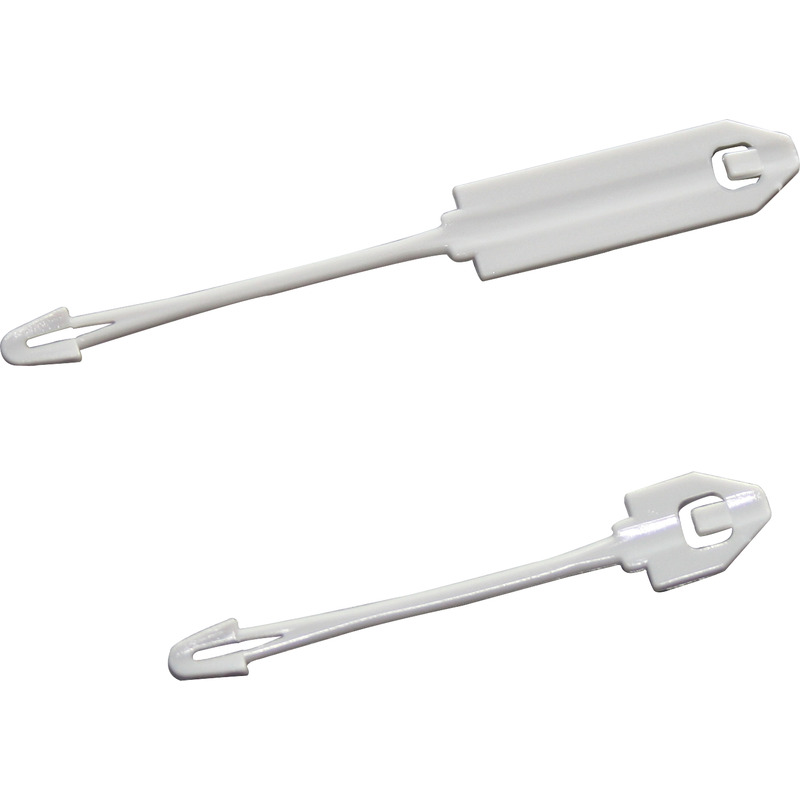

4 dubbeltätningsmembran IP66 M40 tätningsområde 17–28 mm, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
Nominell isolationsspänning DC	690 V
min. tvärsnitt	10 mm²
max. tvärsnitt	35 mm²
Skyddsklass	II
Skyddstyp	IP66/IP67/IP69
Märkström	125 Ampere
Klämtyp	Skruvplint
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	252 mm
Längd	252 mm
Höjd	120 mm
Innerlängd	236 mm
Inre bredd	236 mm
Innerhöjd	99 mm
Vikt	1.4651 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V0
Glödtrådstest enligt EN 60695-2-11	960 °C

Mekaniska egenskaper (AG)

Slagtålighet	IK09
förseglingsbar	ja
Omslagsskruvens vridmoment	1.5 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	oskyddat område utomhus

Sales Information

EAN	4013902663095
Packing Unit Code	C62
ETIM Class	EC002600
Tulltariffnummer	85369095

Material

Material nederdel	Polykarbonat, glasfiberförstärkt
Material överdel	Polykarbonat
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)
Godkännanden	DNV

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN	pdf (5 MB)
Monteringsanvisningar FR/ES	pdf (5 MB)

Måttblad

Måttritning	pdf (5 MB)
Måttritning	dwg (6 MB)
Måttritning	dxf (29 MB)

Certifikat

CE Deklaration DE/EN/PL	pdf (141 KB)
VDE Certifikat DE/EN	pdf (496 KB)
DNV Certifikat EN	pdf (198 KB)
CE Deklaration DE/EN/FR	pdf (139 KB)
UKCA Deklaration EN	pdf (166 KB)
DLG Inträde DE	pdf (1 MB)

Tillbehör

Kabelförskruvning - KVR M20-MGM

Kabelförskruvning KVR M20-MGM

Dimensioner : 26,5 x 26,5 x 36 mm
Produktnummer: 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Kabelförskruvning - KVR M20-GDB/MGM

Kabelförskruvning KVR M20-GDB/MGM

Dimensioner : 30 x 30 x 37 mm
Produktnummer: 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

Kabelförskruvning - KVR M40-MGM

Kabelförskruvning KVR M40-MGM

Dimensioner : 50 x 50 x 54 mm
Produktnummer: 22744001

Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

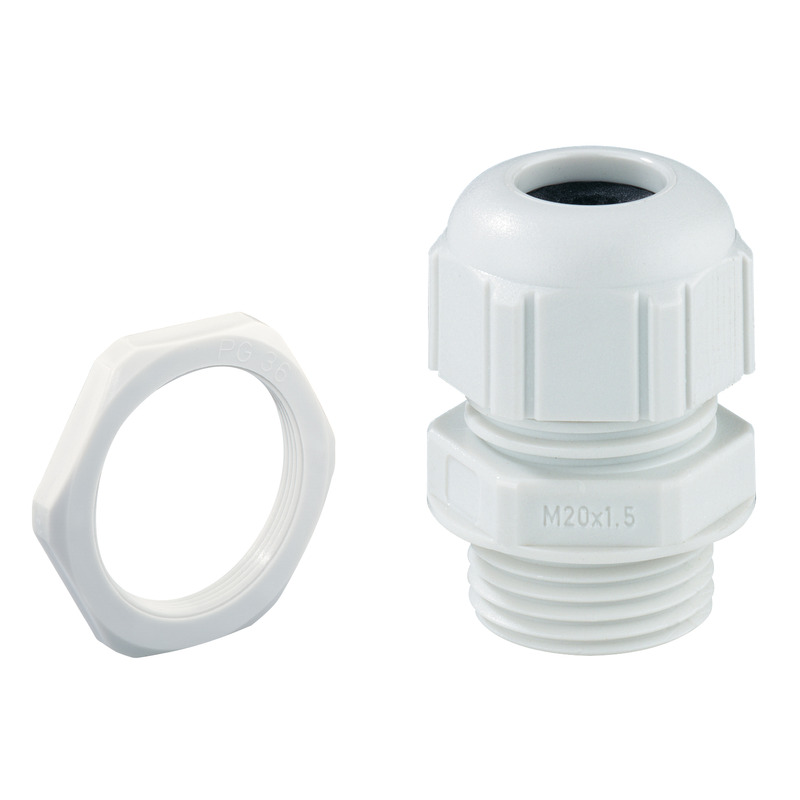

Kabelförskruvning - KVR M50-MGM

Kabelförskruvning KVR M50-MGM

Dimensioner : 60 x 60 x 63 mm
Produktnummer: 22745001

Tätningsdiameter 21 - 34,5 mm, Gängans längd 13 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå

Bevakningslista

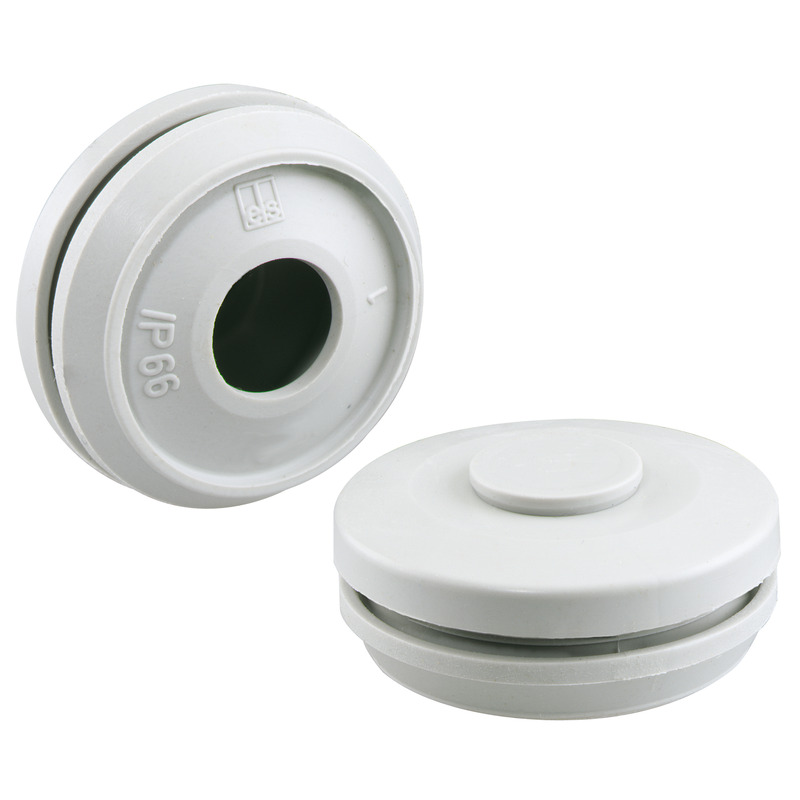

Dubbeltätningsmembran - DMS M20

Dubbeltätningsmembran DMS M20

Dimensioner : 25,2 x 25,2 x 13,4 mm
Produktnummer: 26042001
E-nummer: 1438183

Tätningsdiameter 7 - 13 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

Dubbeltätningsmembran - DMS M40

Dubbeltätningsmembran DMS M40

Dimensioner : 46,5 x 46,5 x 18,6 mm
Produktnummer: 26044001
E-nummer: 1438189

Tätningsdiameter 17 - 28 mm

Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm

Bevakningslista

ny

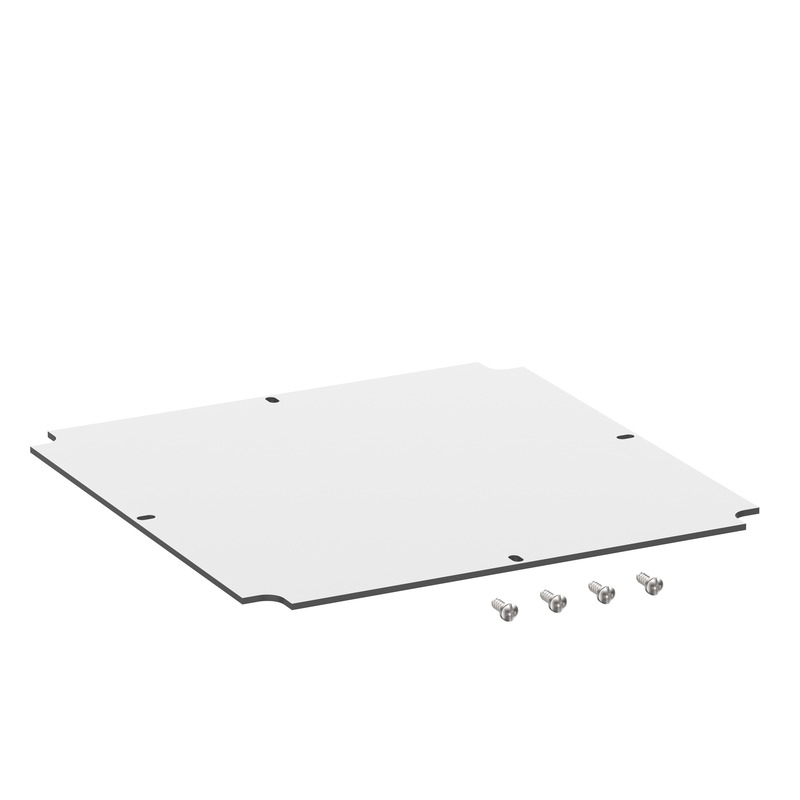

Montageplatta - Abox MPI 350

Montageplatta Abox MPI 350

Dimensioner : 217 x 217 x 2,5 mm
Produktnummer: 89513501

för Abox / Abox Pro 350

Montageplatta av isolermaterial, tjocklek 2,5 mm, grå inkl. fästskruvar. För montering i Abox/Abox...

Bevakningslista

ny

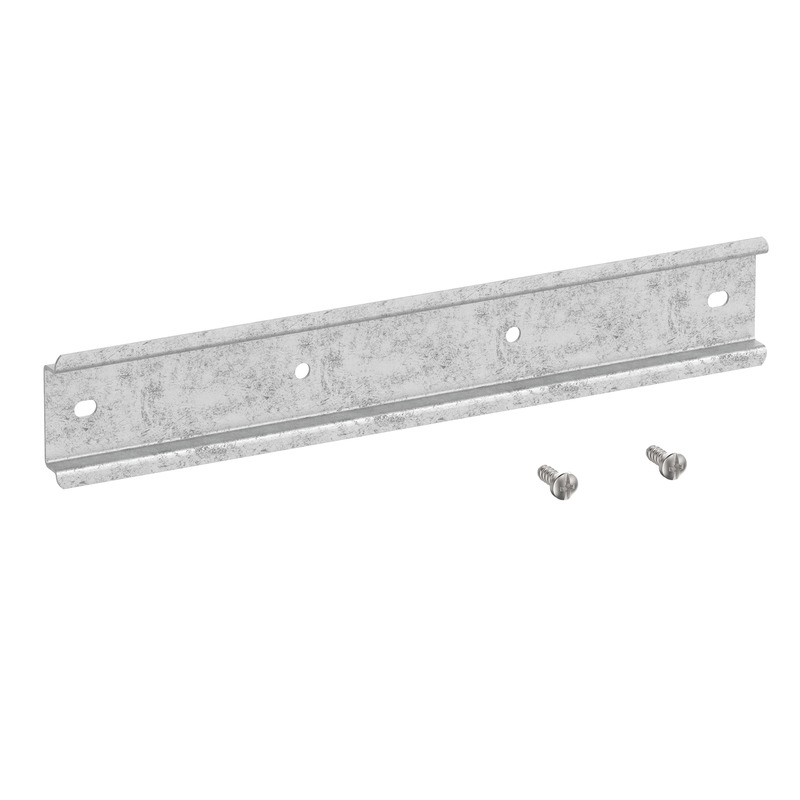

Standardskena - Abox 250/350 NS35

Standardskena Abox 250/350 NS35

Dimensioner : 35 x 202 x 7,5 mm
Produktnummer: 89533501

för Abox / Abox Pro 350

Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar. För montering i Abox/Abox Pro

Bevakningslista

ny

Klämhållare - Abox 100 KH 2006 6²

Klämhållare Abox 100 KH 2006 6²

Dimensioner : 69 x 124 x 60 mm
Produktnummer: 89600601

Klämhållare med standardskena NS35 för montering av radplintar typ...

Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...

Bevakningslista

ny

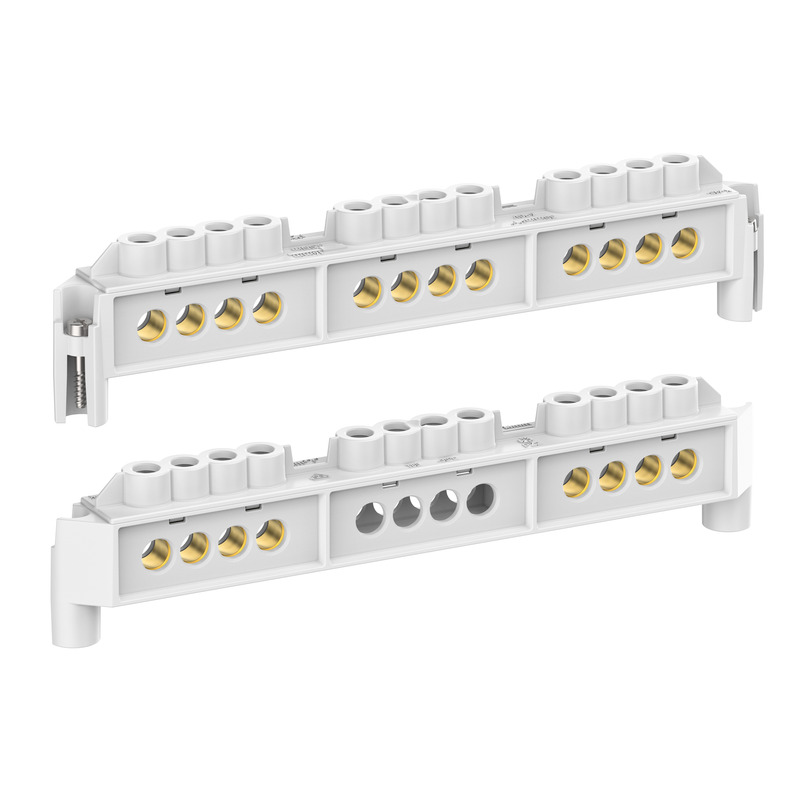

Plintar - Abox 250/350 KLS-25²/35²

Plintar Abox 250/350 KLS-25²/35²

Dimensioner : 21 x 205 x 48 mm
Produktnummer: 89643501
E-nummer: 1438657

upphöjd skruvklämma för Abox/Abox Pro 250/350, 5-polig - 35 mm², I_n =...

Kopplingsplint enligt DIN EN 60998 (VDE 0613), U_i=690V. För montering i A-box/A-box Pro.

Bevakningslista

ny

Monteringssats för stolpe/rör - MABF 215-1

Monteringssats för stolpe/rör MABF 215-1

Dimensioner : 47 x 215 x 15 mm
Produktnummer: 89604001

Abox/Abox Pro från Abox 250, Abox Pro 250, Abox 350, Abox Pro 350

Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...

Bevakningslista

CAD-data

CAD-data	Ladda ned 3D-CAD-data

Produkttexter

Logga in på mySpelsberg för att ladda ned Produkttexter. mySpelsberg Logga in

Liknande produkter

ny

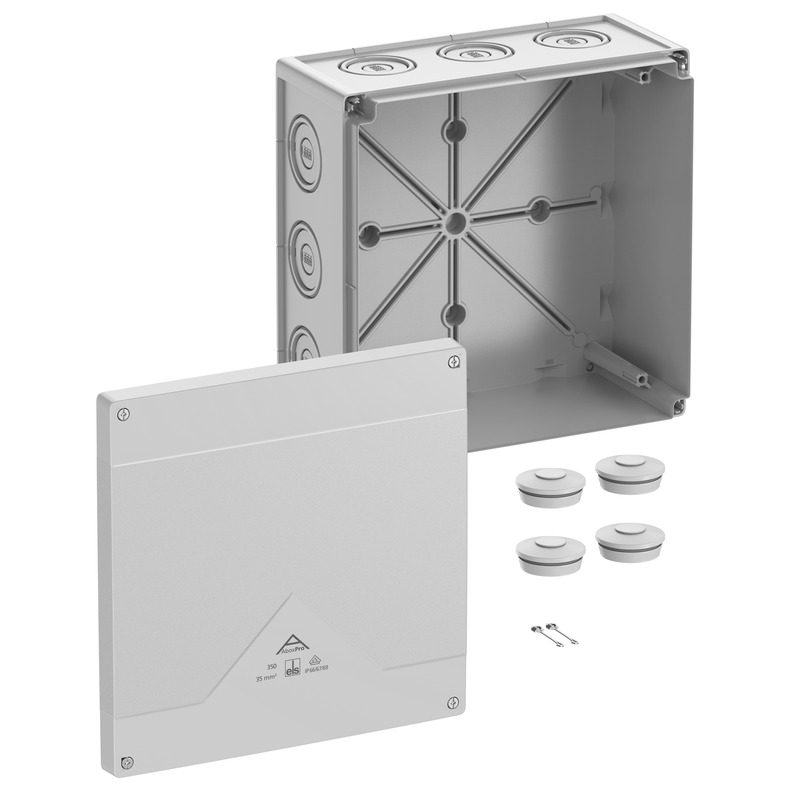

Kopplingsdosa - Abox Pro 350-L

Kopplingsdosa Abox Pro 350-L

Dimensioner : 252 x 252 x 120 mm
Produktnummer: 43540001

grå, U_i=1000 V AC, utan plintar

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 35 mm², Certifierad enligt VDE...

Bevakningslista

ny

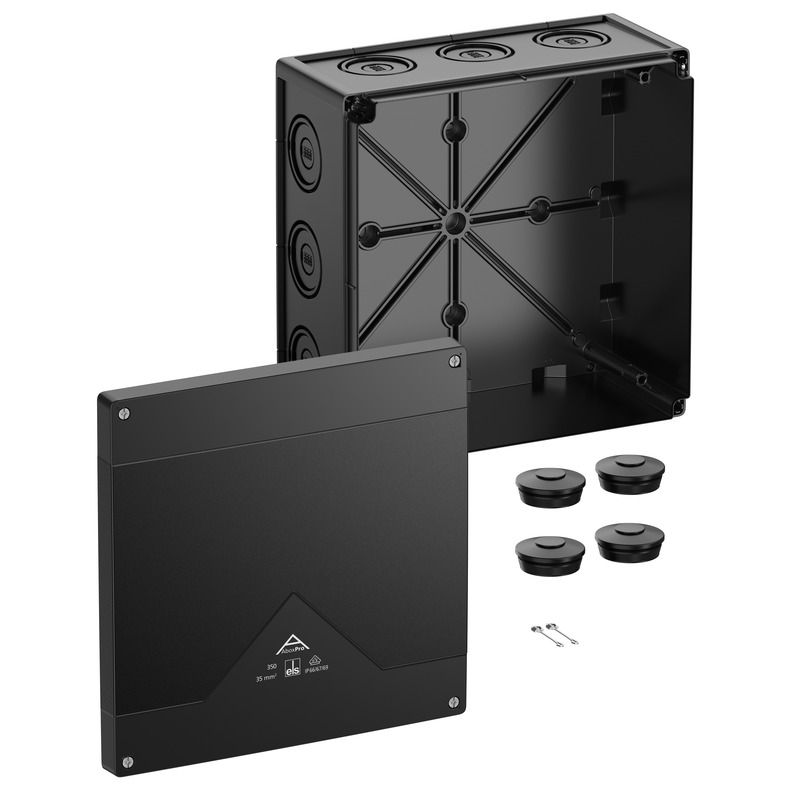

Kopplingsdosa - Abox Pro 350-L/sw

Kopplingsdosa Abox Pro 350-L/sw

Dimensioner : 252 x 252 x 120 mm
Produktnummer: 43500001

svart, U_i=1000 V AC, utan plintar

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 35 mm², Certifierad enligt VDE...

Bevakningslista

ny

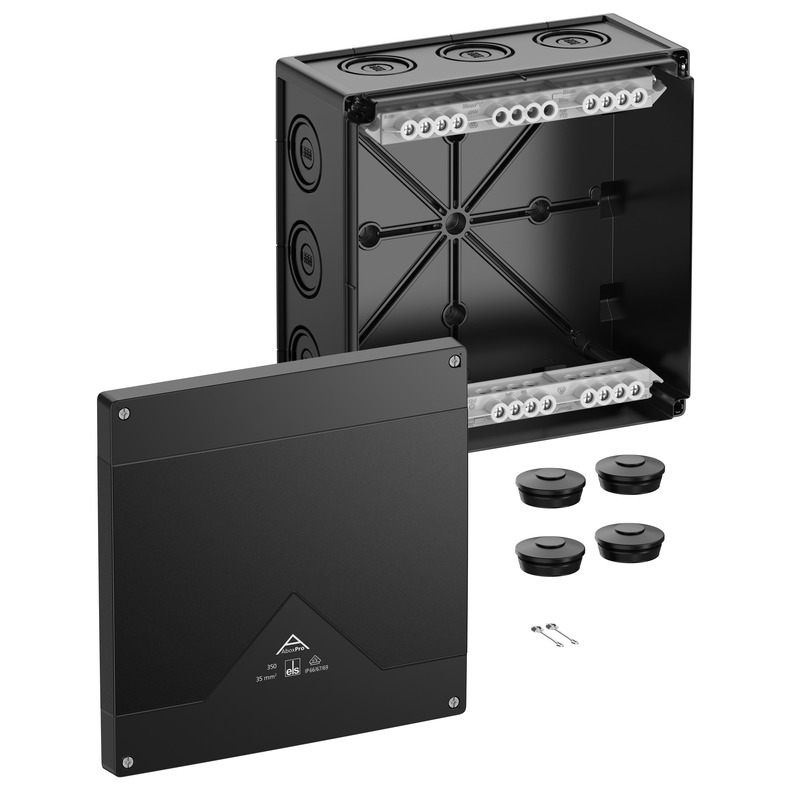

Kopplingsdosa - Abox Pro 350-35²/sw
