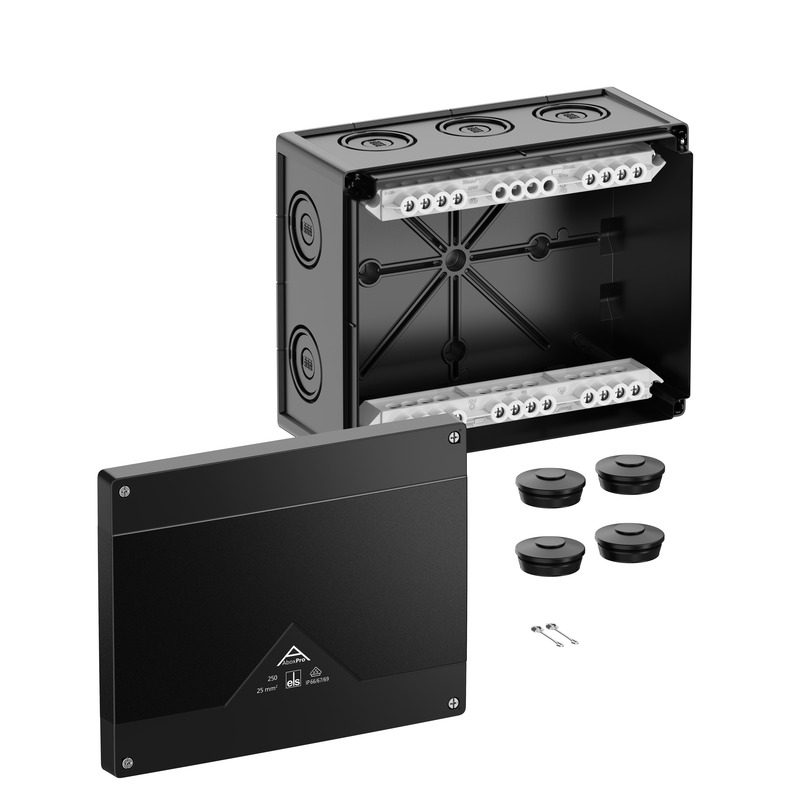

Kopplingsdosa

Abox Pro 250-25²/sw

Produktnummer: 42502001 | Dimensioner: 252 x 202 x 120 mm

E-nummer: 1438641

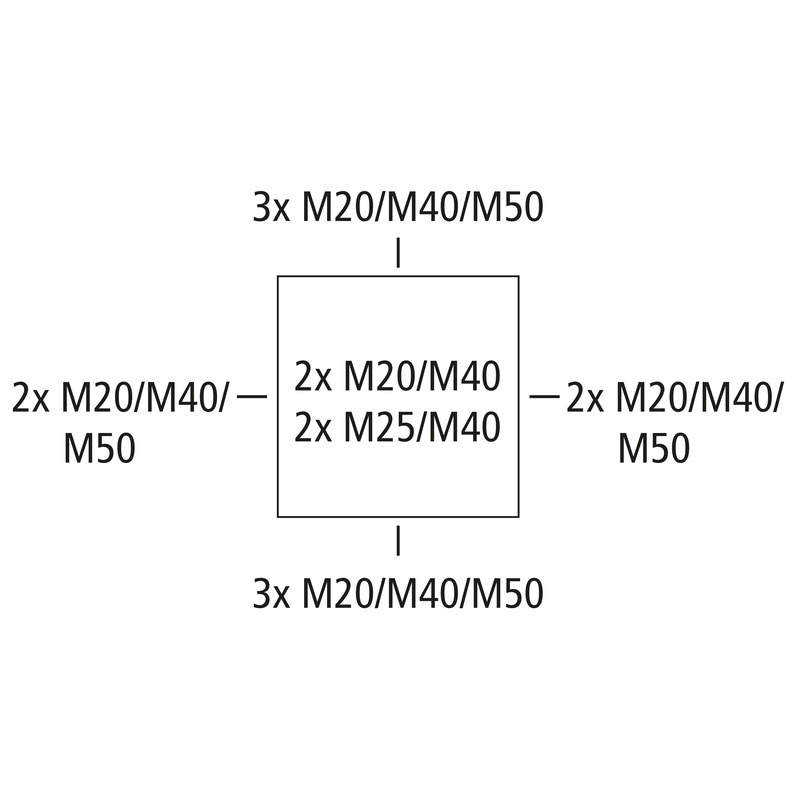

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 25 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M25/M40/M50, (4 Baksida, 10 Sida), Inre fästpunkter, för installation i industri och oskyddade utomhusområden.

svart, Ui=690 V AC, In=101 Ampere, med upphöjd skruvplint, 5-polig - 25 mm², anslutningsbar ledararea per pol: 12 st. 10 mm², 8 st. 16 mm², 4 st. 25 mm² Cu solid/flexibel

Inkl.:
4 dubbeltätningsmembran IP66 M40 tätningsområde 17–28 mm, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC 690 V
Nominell isolationsspänning DC 690 V
min. tvärsnitt 10 mm²
max. tvärsnitt 25 mm²
Skyddsklass II
Skyddstyp IP66/IP67/IP69
Märkström 101 Ampere
Klämtyp Skruvplint
Antal poler 5

Färger

Färg underdel svart
Färg överdel svart

Mått

Bredd 252 mm
Längd 202 mm
Höjd 120 mm
Innerlängd 186 mm
Inre bredd 236 mm
Innerhöjd 99 mm
Vikt 1.3041 kg

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 V0
Glödtrådstest enligt EN 60695-2-11 960 °C

Mekaniska egenskaper (AG)

Slagtålighet IK09
förseglingsbar ja
Omslagsskruvens vridmoment 1.5 Nm
Monteringstyp Vägg-/takmontering
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -35 °C
Omgivningstemperatur max. 80 °C
Omgivningstemperatur 24h 60 °C
Installationsområde oskyddat område utomhus

Sales Information

EAN 4013902663545
Packing Unit Code C62
ETIM Class EC002600
Tulltariffnummer 85369095

Material

Material nederdel Polykarbonat, glasfiberförstärkt
Material överdel Polykarbonat
Material tätning Termoplastisk elastomer
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden DLG (Amoniakresistent)
Godkännanden DNV

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN pdf (5 MB)
Monteringsanvisningar FR/ES pdf (5 MB)

Måttblad

Måttritning pdf (6 MB)
Måttritning dxf (36 MB)
Måttritning dwg (7 MB)

Certifikat

CE Deklaration DE/EN/FR pdf (139 KB)
UKCA Deklaration EN pdf (166 KB)
DNV Certifikat EN pdf (198 KB)
CE Deklaration DE/EN/PL pdf (141 KB)
DLG Inträde DE pdf (1 MB)
VDE Certifikat DE/EN pdf (496 KB)

Tillbehör

Kabelförskruvning - KVR M20-MGM/sw

Kabelförskruvning KVR M20-MGM/sw

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Produktnummer: 22702001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart



Bevakningslista
Detalj
Kabelförskruvning - KVR M20-GDB/MGM/sw

Kabelförskruvning KVR M20-GDB/MGM/sw

  • Dimensioner : 30 x 30 x 37 mm
  • Produktnummer: 22702101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart



Bevakningslista
Detalj
Kabelförskruvning - KVR M25-MGM/sw

Kabelförskruvning KVR M25-MGM/sw

  • Dimensioner : 31,5 x 31,5 x 44 mm
  • Produktnummer: 22702501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart



Bevakningslista
Detalj
Kabelförskruvning - KVR M32-MGM/sw

Kabelförskruvning KVR M32-MGM/sw

  • Dimensioner : 40 x 40 x 50 mm
  • Produktnummer: 22703201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart



Bevakningslista
Detalj
Kabelförskruvning - KVR M40-MGM/sw

Kabelförskruvning KVR M40-MGM/sw

  • Dimensioner : 50 x 50 x 54 mm
  • Produktnummer: 22704001

Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M20/sw

Dubbeltätningsmembran DMS M20/sw

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26002001
  • E-nummer: 1438184

Tätningsdiameter 7 - 13 mm



Dubbeltätningsmembran IP66 svart



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M25/sw

Dubbeltätningsmembran DMS M25/sw

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26002501
  • E-nummer: 1438186

Tätningsdiameter 9 - 17 mm



Dubbeltätningsmembran IP66 svart



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M32/sw

Dubbeltätningsmembran DMS M32/sw

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Produktnummer: 26003201
  • E-nummer: 1438188

Tätningsdiameter 13 - 21 mm



Dubbeltätningsmembran IP66 svart



Bevakningslista
Detalj
ny Dubbeltätningsmembran - DMS M40/sw

Dubbeltätningsmembran DMS M40/sw

  • Dimensioner : 46,5 x 46,5 x 18,6 mm
  • Produktnummer: 26004001

Tätningsområde 17 - 28 mm



Dubbeltätningsmembran IP66 svart



Bevakningslista
Detalj

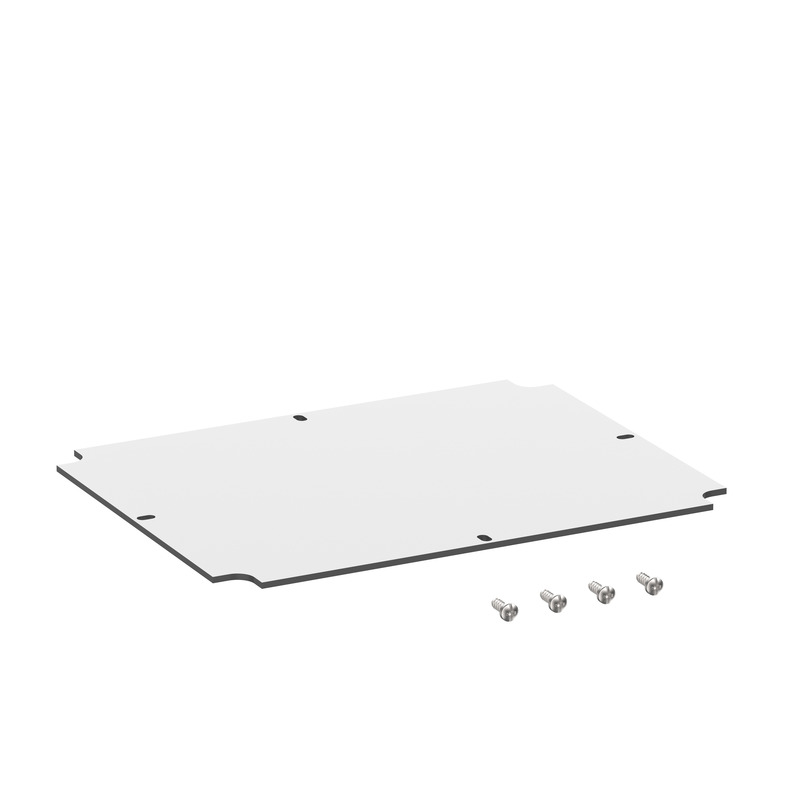

ny Montageplatta - Abox MPI 250

Montageplatta Abox MPI 250

  • Dimensioner : 167 x 217 x 2,5 mm
  • Produktnummer: 89512501

för Abox / Abox Pro 250



Montageplatta av isolermaterial, tjocklek 2,5 mm, grå inkl. fästskruvar. För montering i Abox/Abox...



Bevakningslista
Detalj
ny Standardskena - Abox 160/250 NS35

Standardskena Abox 160/250 NS35

  • Dimensioner : 35 x 137 x 7,5 mm
  • Produktnummer: 89531601

för Abox / Abox Pro 160



Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar. För montering i Abox/Abox Pro



Bevakningslista
Detalj
ny Standardskena - Abox 250/350 NS35

Standardskena Abox 250/350 NS35

  • Dimensioner : 35 x 202 x 7,5 mm
  • Produktnummer: 89533501

för Abox / Abox Pro 350



Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar. För montering i Abox/Abox Pro



Bevakningslista
Detalj
ny Klämhållare - Abox 100 KH 2006 6²

Klämhållare Abox 100 KH 2006 6²

  • Dimensioner : 69 x 124 x 60 mm
  • Produktnummer: 89600601

Klämhållare med standardskena NS35 för montering av radplintar typ...



Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...



Bevakningslista
Detalj
ny Plintar - Abox 250/350 KLS-25²/35²

Plintar Abox 250/350 KLS-25²/35²

  • Dimensioner : 21 x 205 x 48 mm
  • Produktnummer: 89643501
  • E-nummer: 1438657

upphöjd skruvklämma för Abox/Abox Pro 250/350, 5-polig - 35 mm², In =...



Kopplingsplint enligt DIN EN 60998 (VDE 0613), Ui=690V. För montering i A-box/A-box Pro.



Bevakningslista
Detalj
ny Monteringssats för stolpe/rör - MABF 150-2

Monteringssats för stolpe/rör MABF 150-2

  • Dimensioner : 43 x 150 x 15 mm
  • Produktnummer: 89603101

Abox/Abox Pro från Abox 250, Abox Pro 250



Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...



Bevakningslista
Detalj
ny Monteringssats för stolpe/rör - MABF 215-1

Monteringssats för stolpe/rör MABF 215-1

  • Dimensioner : 47 x 215 x 15 mm
  • Produktnummer: 89604001

Abox/Abox Pro från Abox 250, Abox Pro 250, Abox 350, Abox Pro 350



Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...



Bevakningslista
Detalj

CAD-data

CAD-data Ladda ned 3D-CAD-data

Din begäran

Din information
Företagsdata
CAD-format

Produkttexter

Liknande produkter

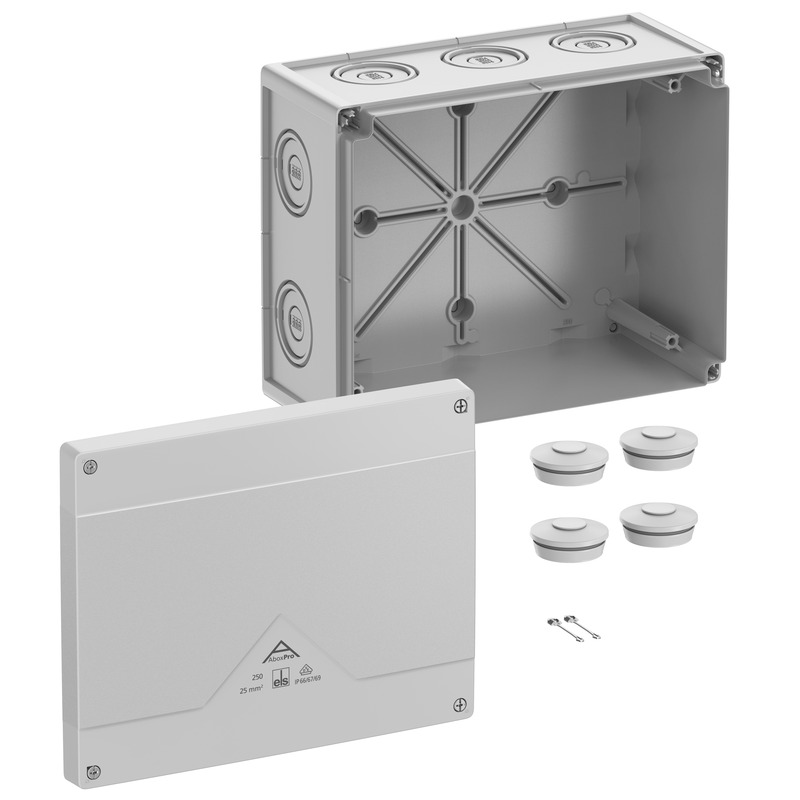

ny Kopplingsdosa - Abox Pro 250-L

Kopplingsdosa Abox Pro 250-L

  • Dimensioner : 252 x 202 x 120 mm
  • Produktnummer: 42540001

grå, Ui=1000 V AC, utan plintar



Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 25 mm², Certifierad enligt VDE...



Bevakningslista
Detalj

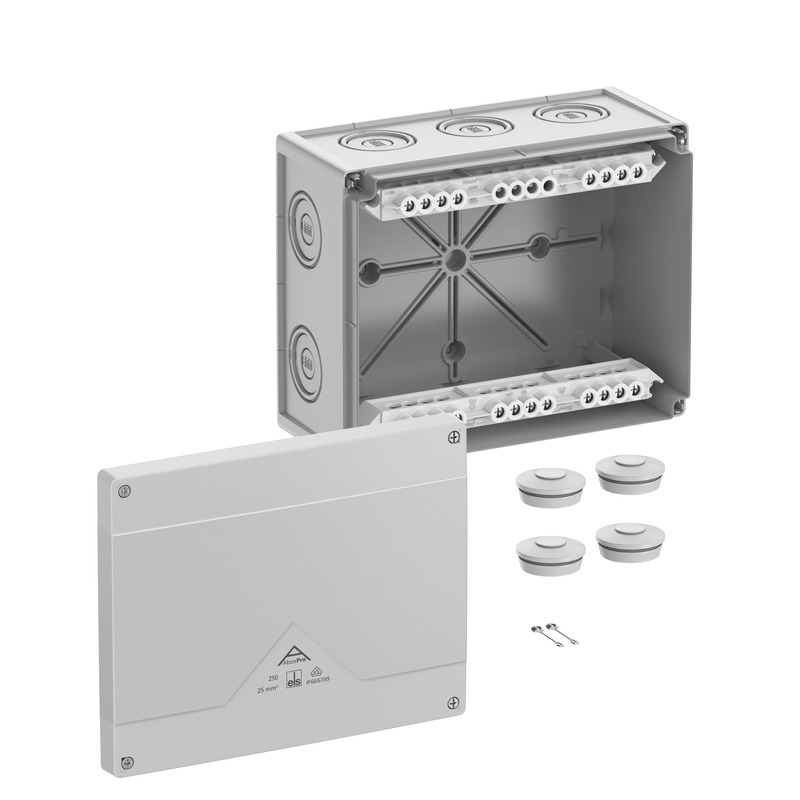

ny Kopplingsdosa - Abox Pro 250-25²

Kopplingsdosa Abox Pro 250-25²

  • Dimensioner : 252 x 202 x 120 mm
  • Produktnummer: 42542001
  • E-nummer: 1438639

grå, Ui=690 V AC, In=101 Ampere, med upphöjd skruvplint, 5-polig - 25...



Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 25 mm², Certifierad enligt VDE...



Bevakningslista
Detalj

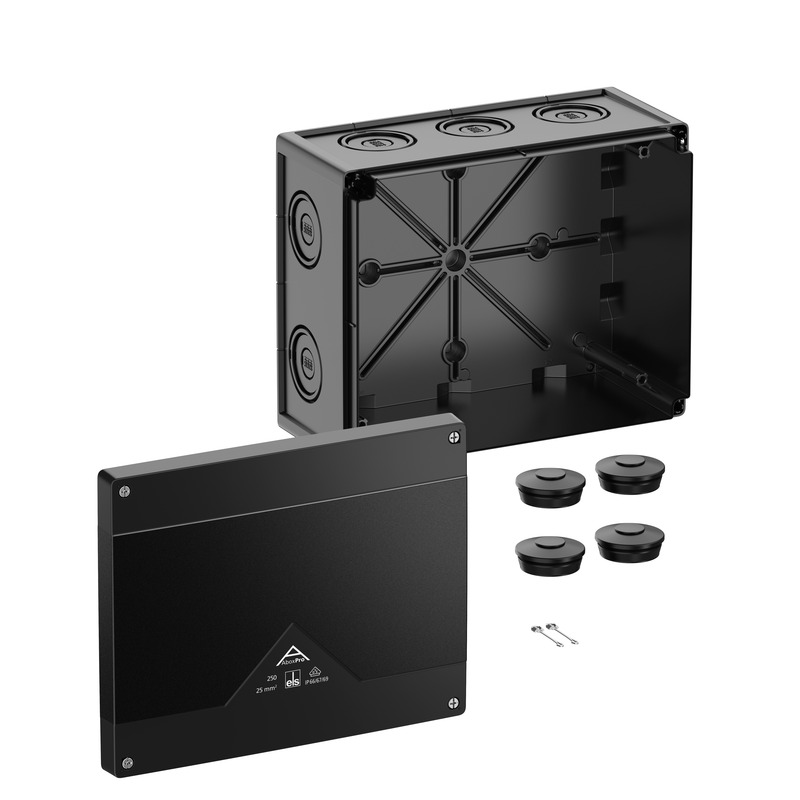

ny Kopplingsdosa - Abox Pro 250-L/sw
