Kopplingsdosa

Abox Pro 160-16²

Produktnummer: 41642001 | Dimensioner: 182 x 182 x 90 mm

E-nummer: 1438636

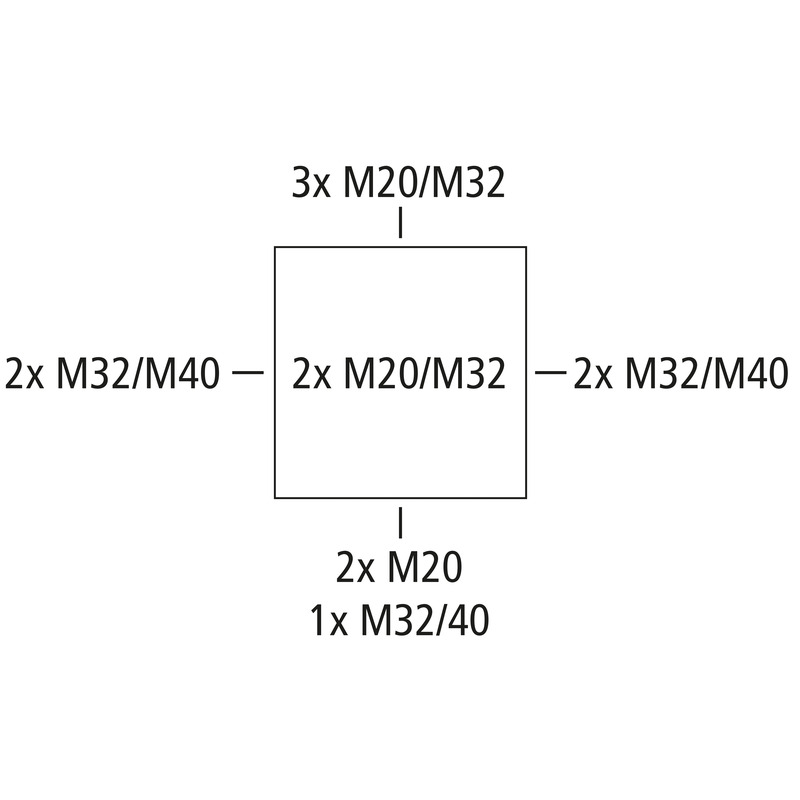

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 16 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M32/M40, (2 Baksida, 10 Sida), Inre fästpunkter, för installation i industri och oskyddade utomhusområden.

grå, U_i=690 V AC, I_n=76 Ampere, med upphöjd skruvplint, 5-polig - 16 mm², anslutningsbar ledararea per pol: 12 st. 4 mm², 8 st. 6 mm², 4 st. 10 mm², 4 st. 16 mm² Cu solid/flexibel

Inkl.:
4 dubbeltätningsmembran IP66 M40 tätningsområde 17–28 mm, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
Nominell isolationsspänning DC	690 V
min. tvärsnitt	4 mm²
max. tvärsnitt	16 mm²
Skyddsklass	II
Skyddstyp	IP66/IP67/IP69
Märkström	76 Ampere
Klämtyp	Skruvplint
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	182 mm
Längd	182 mm
Höjd	90 mm
Innerlängd	167 mm
Inre bredd	167 mm
Innerhöjd	69 mm
Vikt	0.8407 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V0
Glödtrådstest enligt EN 60695-2-11	960 °C

Mekaniska egenskaper (AG)

Slagtålighet	IK09
förseglingsbar	ja
Omslagsskruvens vridmoment	1.5 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	oskyddat område utomhus

Sales Information

EAN	4013902663729
Packing Unit Code	C62
ETIM Class	EC002600
Tulltariffnummer	85369095

Material

Material nederdel	Polykarbonat, glasfiberförstärkt
Material överdel	Polykarbonat
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)
Godkännanden	DNV

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar FR/ES	pdf (5 MB)
Monteringsanvisningar DE/EN	pdf (5 MB)

Måttblad

Måttritning	dwg (5 MB)
Måttritning	dxf (23 MB)
Måttritning	pdf (4 MB)

Certifikat

DNV Certifikat EN	pdf (198 KB)
UKCA Deklaration EN	pdf (166 KB)
CE Deklaration DE/EN/FR	pdf (139 KB)
DLG Inträde DE	pdf (1 MB)
CE Deklaration DE/EN/PL	pdf (141 KB)
VDE Certifikat DE/EN	pdf (496 KB)

Tillbehör

Kabelförskruvning KVR M20-MGM

Dimensioner : 26,5 x 26,5 x 36 mm
Produktnummer: 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
