Kopplingsdosa
Produktnummer: 41640001 | Dimensioner: 182 x 182 x 90 mm

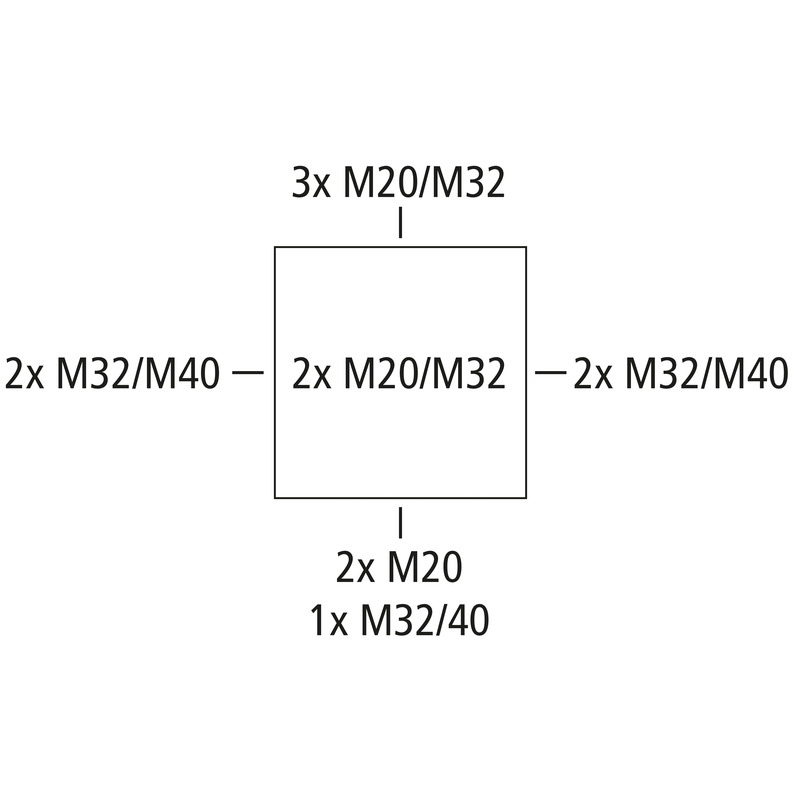

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 16 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M32/M40, (2 Baksida, 10 Sida), Inre fästpunkter, för installation i industri och oskyddade utomhusområden.
grå, Ui=1000 V AC, utan plintar
Inkl.:
4 dubbeltätningsmembran IP66 M40 tätningsområde 17–28 mm, lockhållareavailable from May 1, 2024
| Nominell isolationsspänning AC | 1000 V |
|---|---|
| Nominell isolationsspänning DC | 1000 V |
| max. tvärsnitt | 16 mm² |
| Skyddsklass | II |
| Skyddstyp | IP66/IP67/IP69 |
| Klämtyp | utan |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 182 mm |
|---|---|
| Längd | 182 mm |
| Höjd | 90 mm |
| Innerlängd | 167 mm |
| Inre bredd | 167 mm |
| Innerhöjd | 69 mm |
| Vikt | 0.6231 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | V0 |
| Glödtrådstest enligt EN 60695-2-11 | 960 °C |
| Slagtålighet | IK09 |
|---|---|
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 1.5 Nm |
| Monteringstyp | Vägg-/takmontering |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -35 °C |
| Omgivningstemperatur max. | 80 °C |
| Omgivningstemperatur 24h | 60 °C |
| Installationsområde | oskyddat område utomhus |
| EAN | 4013902663811 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tulltariffnummer | 85389099 |
| Material nederdel | Polykarbonat, glasfiberförstärkt |
|---|---|
| Material överdel | Polykarbonat |
| Material tätning | Termoplastisk elastomer |
| Material omslagsskruv | Rostfritt stål V2A |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Godkännanden | DLG (Amoniakresistent) |
| Godkännanden | DNV |
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm
Montageplatta av isolermaterial, tjocklek 2,5 mm, grå inkl. fästskruvar. För montering i Abox/Abox...
Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar. För montering i Abox/Abox Pro
Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...
Kopplingsplint enligt DIN EN 60998 (VDE 0613), Ui=690V. För montering i A-box/A-box Pro.
Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...
Fästanordning för montering av kapslingar i kabeldragningssystem med spårvidd 7 mm och gallerfack...
| CAD-data | Ladda ned 3D-CAD-data |
|---|
