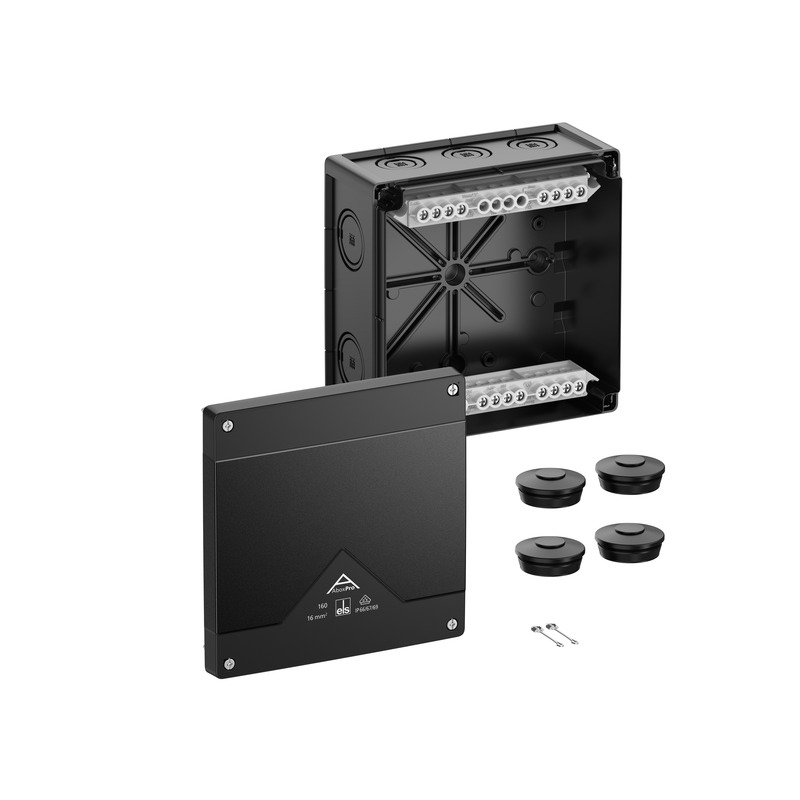

Kopplingsdosa

Abox Pro 160-16²/sw

Produktnummer: 41602001 | Dimensioner: 182 x 182 x 90 mm

E-nummer: 1438637

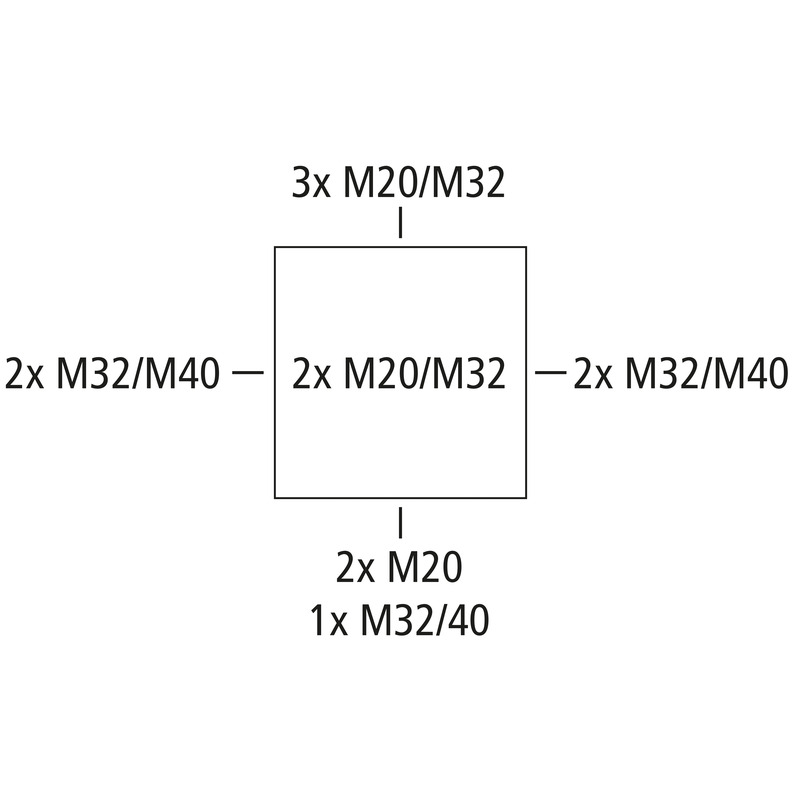

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 16 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M32/M40, (2 Baksida, 10 Sida), Inre fästpunkter, för installation i industri och oskyddade utomhusområden.

svart, U_i=690 V AC, I_n=76 Ampere, med upphöjd skruvplint, 5-polig - 16 mm², anslutningsbar ledararea per pol: 12 st. 4 mm², 8 st. 6 mm², 4 st. 10 mm², 4 st. 16 mm² Cu solid/flexibel

Inkl.:

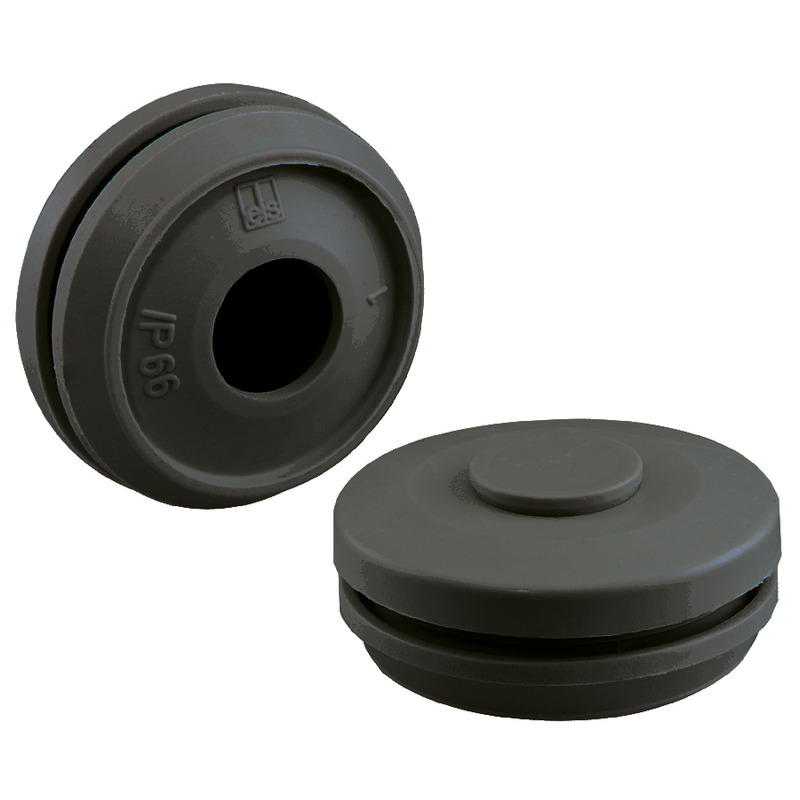

4 dubbeltätningsmembran IP66 M40 tätningsområde 17–28 mm, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC	690 V
Nominell isolationsspänning DC	690 V
min. tvärsnitt	4 mm²
max. tvärsnitt	16 mm²
Skyddsklass	II
Skyddstyp	IP66/IP67/IP69
Märkström	76 Ampere
Klämtyp	Skruvplint
Antal poler	5

Färger

Färg underdel	svart
Färg överdel	svart

Mått

Bredd	182 mm
Längd	182 mm
Höjd	90 mm
Innerlängd	167 mm
Inre bredd	167 mm
Innerhöjd	69 mm
Vikt	0.8407 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V0
Glödtrådstest enligt EN 60695-2-11	960 °C

Mekaniska egenskaper (AG)

Slagtålighet	IK09
förseglingsbar	ja
Omslagsskruvens vridmoment	1.5 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	80 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	oskyddat område utomhus

Sales Information

EAN	4013902663781
Packing Unit Code	C62
ETIM Class	EC002600
Tulltariffnummer	85369095

Material

Material nederdel	Polykarbonat, glasfiberförstärkt
Material överdel	Polykarbonat
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)
Godkännanden	DNV

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar FR/ES	pdf (5 MB)
Monteringsanvisningar DE/EN	pdf (5 MB)

Måttblad

Måttritning	pdf (4 MB)
Måttritning	dwg (5 MB)
Måttritning	dxf (23 MB)

Certifikat

DLG Inträde DE	pdf (1 MB)
CE Deklaration DE/EN/PL	pdf (141 KB)
UKCA Deklaration EN	pdf (166 KB)
DNV Certifikat EN	pdf (198 KB)
CE Deklaration DE/EN/FR	pdf (139 KB)
VDE Certifikat DE/EN	pdf (496 KB)

Tillbehör

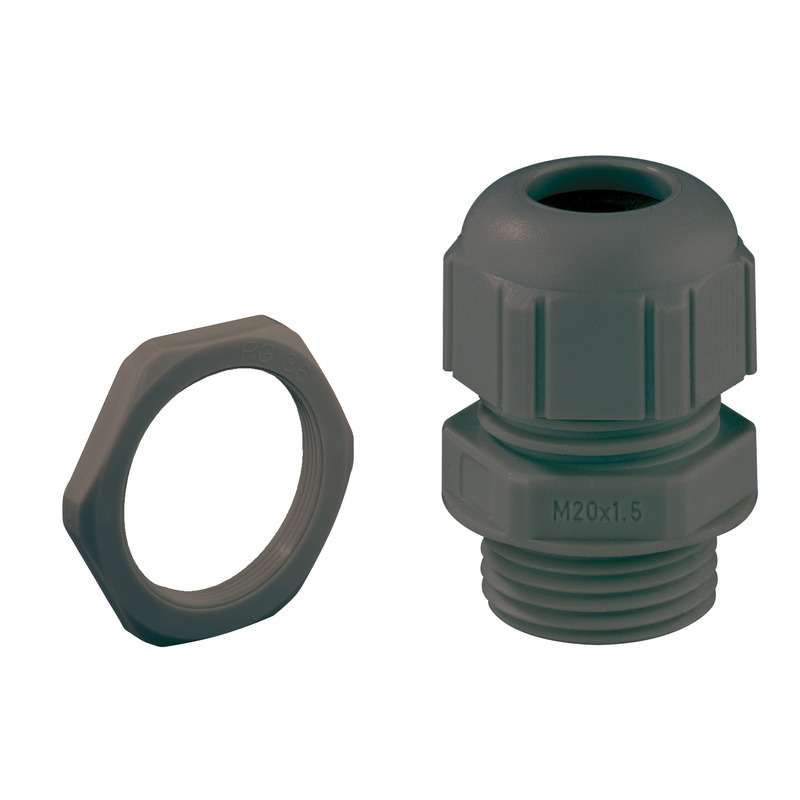

Kabelförskruvning KVR M20-MGM/sw

Dimensioner : 26,5 x 26,5 x 36 mm
Produktnummer: 22702001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart

Bevakningslista

Abox Pro 160-16²/sw

Elektriska egenskaper

Färger

Mått

Materialegenskaper

Mekaniska egenskaper (AG)

Miljöförhållanden

Sales Information

Material

Certifikat

Ladda ned datablad

Monteringsanvisning

Måttblad

Certifikat

Tillbehör

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm

Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm

Tätningsdiameter 7 - 13 mm

Tätningsdiameter 13 - 21 mm

Tätningsområde 17 - 28 mm

för Abox / Abox Pro 160

för Abox / Abox Pro 160

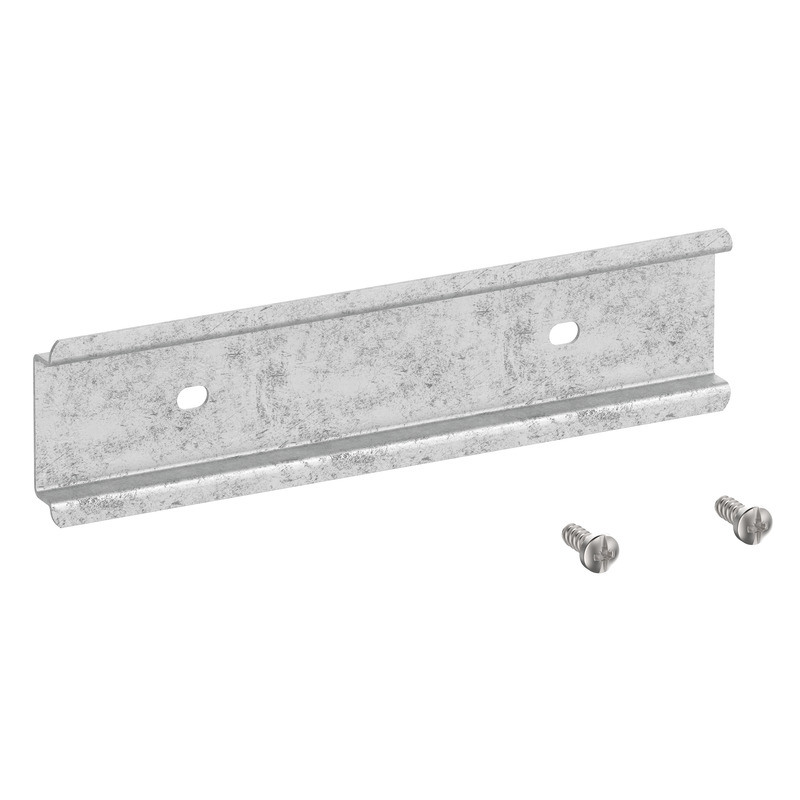

Klämhållare med standardskena NS35 för montering av radplintar typ...

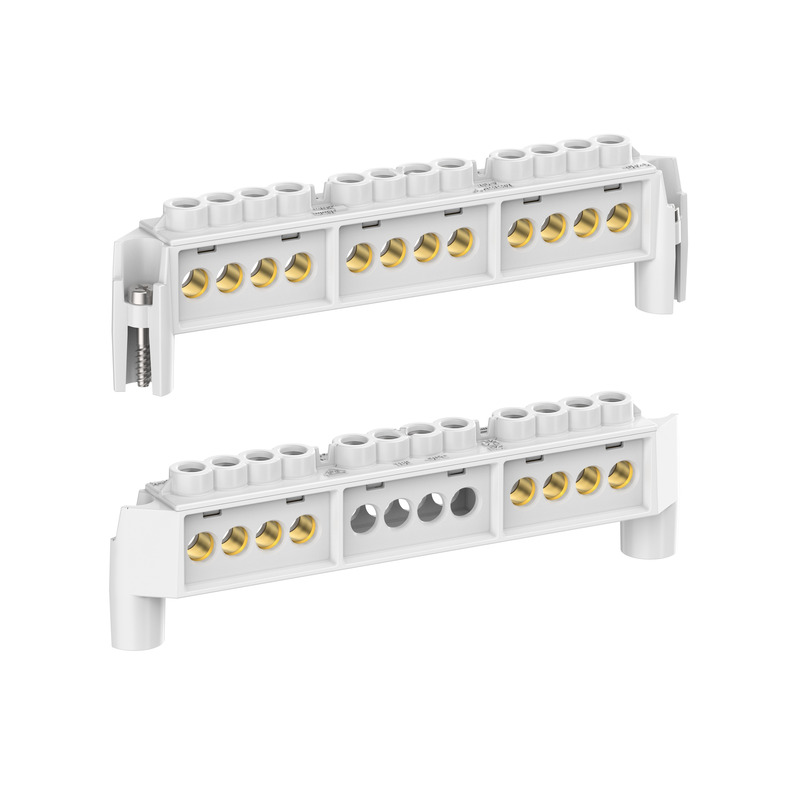

upphöjd skruvklämma för Abox/Abox Pro 160, 5-polig - 16 mm², In = 101...

för Abox/Abox Pro från Abox 160, Abox Pro 160

CAD-data

Din begäran

Produkttexter

Liknande produkter

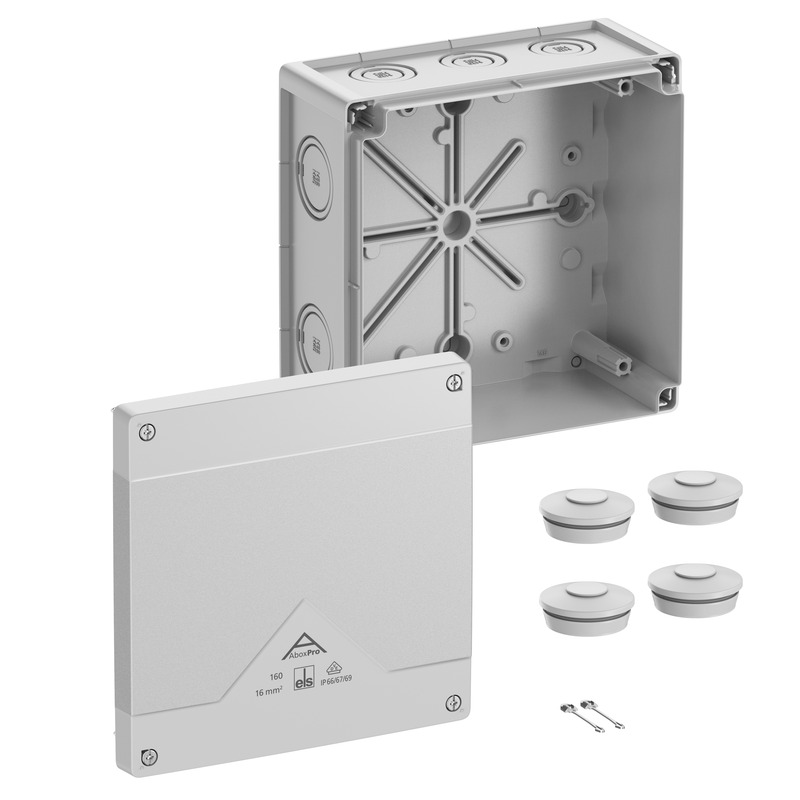

grå, Ui=1000 V AC, utan plintar

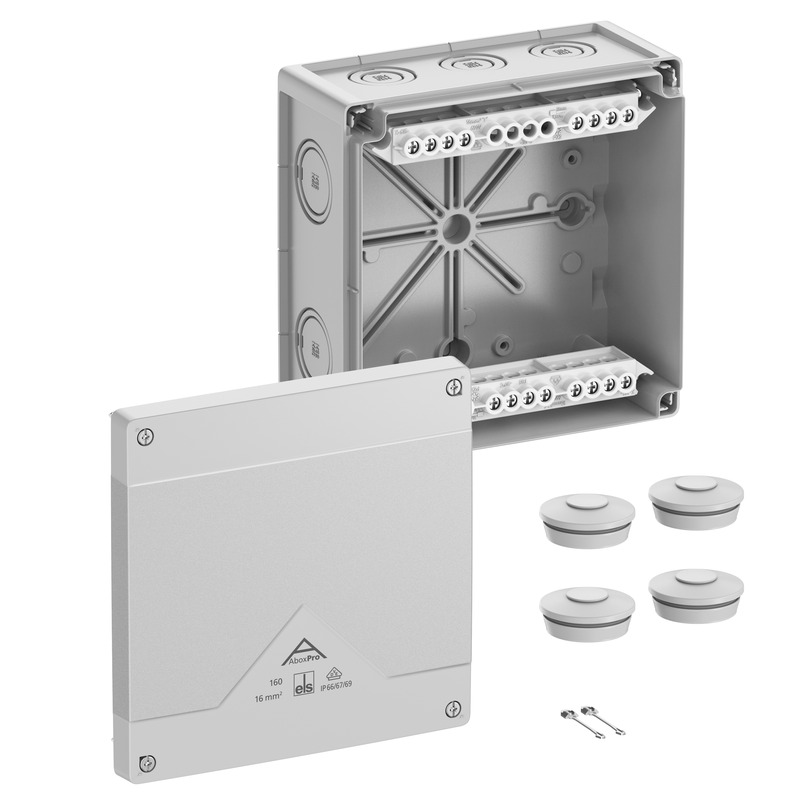

grå, Ui=690 V AC, In=76 Ampere, med upphöjd skruvplint, 5-polig - 16...

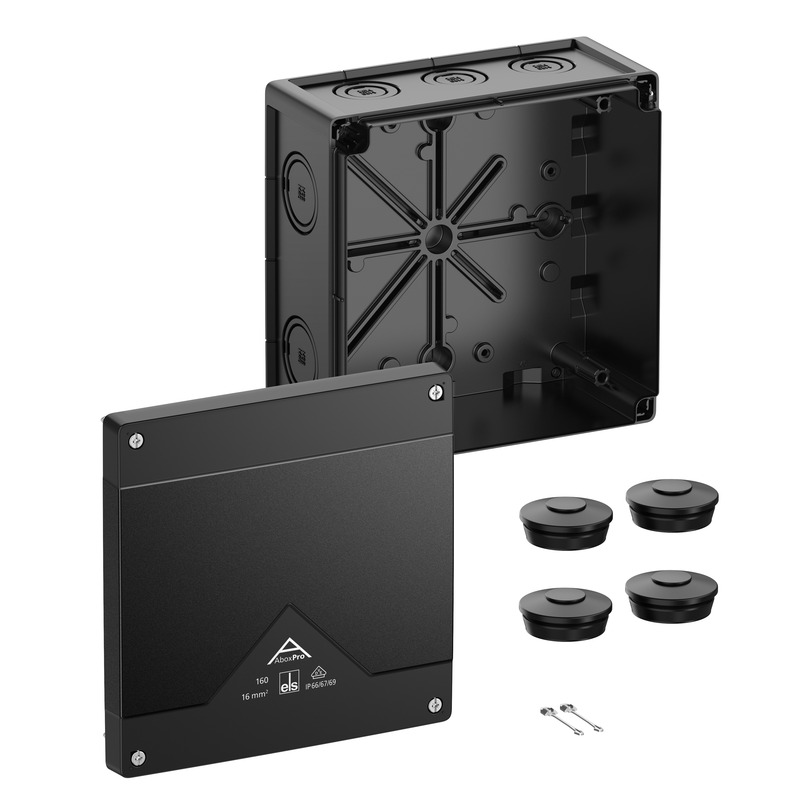

svart, Ui=1000 V AC, utan plintar
