Abox Pro 100 AB-10² Abox Pro 100 AB-10² Abox Pro 100 AB-10²

Kopplingsdosa

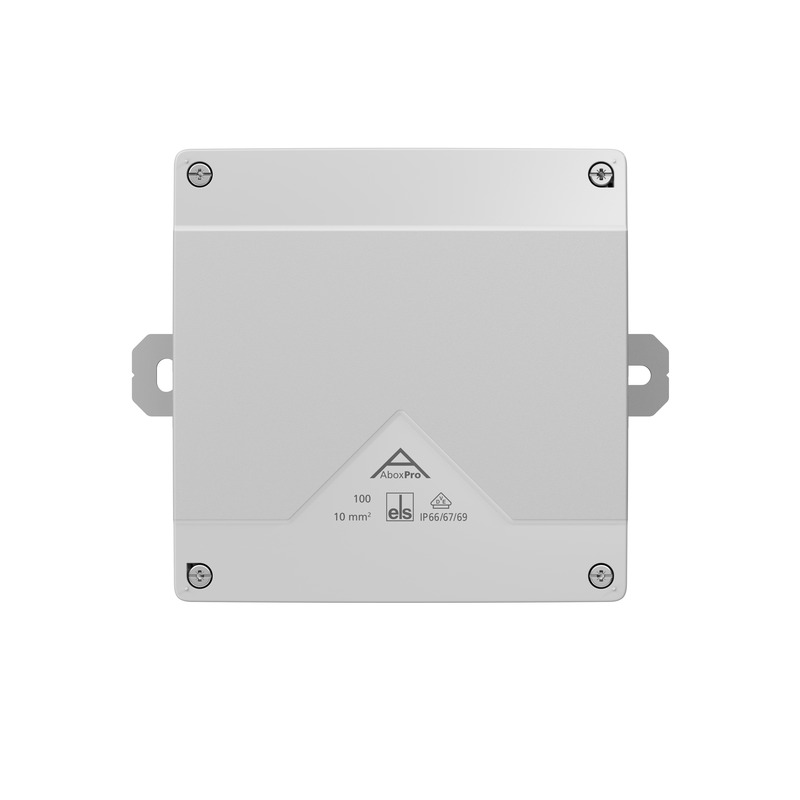

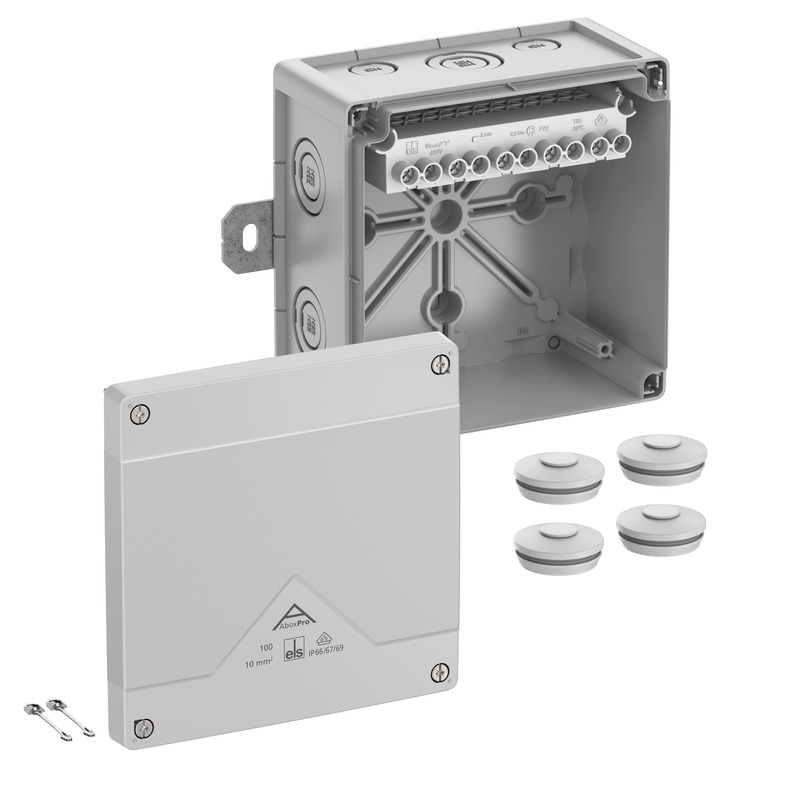

Abox Pro 100 AB-10²

Produktnummer: 41042101 | Dimensioner: 152 x 152 x 85 mm

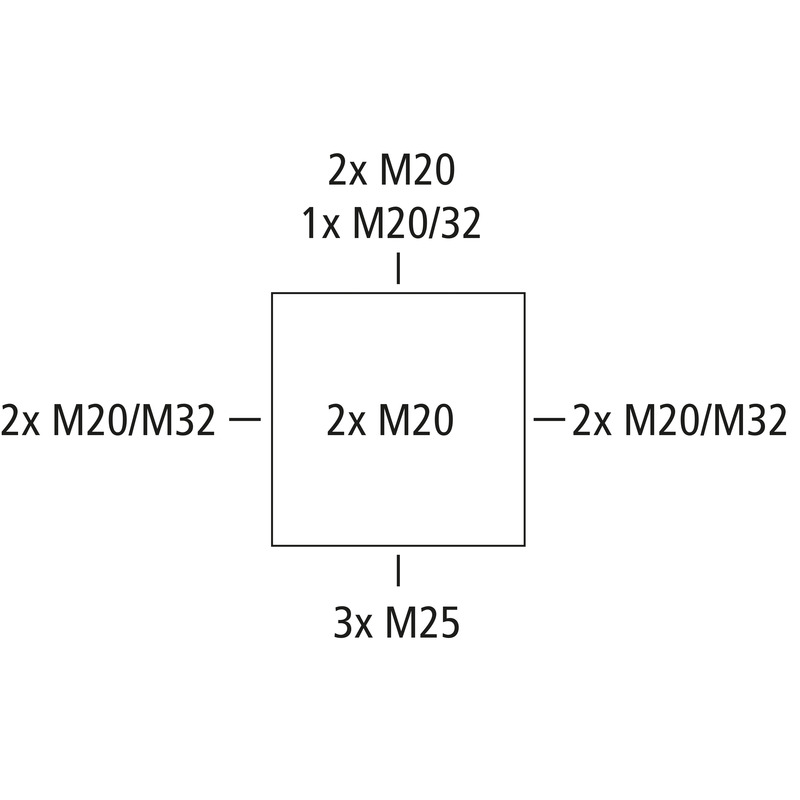

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 10 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M25/M32, (2 Baksida, 10 Sida), Externa fästpunkter, för installation i industri och oskyddade utomhusområden.

grå, Ui=690 V AC, In=57 Ampere, med upphöjd skruvplint, 5-polig - 10², anslutningsbar ledararea per pol: 4 st. 2,5 mm², 4 st. 4 mm², 4 st. 6 mm², 4 st. 10 mm² Cu solid/flexibel

Inkl.:
4 dubbeltätningsmembran IP66 M32 tätningsområde 13–21 mm, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC 690 V
Nominell isolationsspänning DC 690 V
min. tvärsnitt 4 mm²
max. tvärsnitt 10 mm²
Skyddsklass II
Skyddstyp IP66/IP67/IP69
Märkström 57 Ampere
Klämtyp Skruvplint
Antal poler 5

Färger

Färg underdel grå
Färg överdel grå

Mått

Bredd 152 mm
Längd 152 mm
Höjd 85 mm
Innerlängd 137 mm
Inre bredd 137 mm
Innerhöjd 65 mm
Vikt 0.6531 kg

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 V0
Glödtrådstest enligt EN 60695-2-11 960 °C

Mekaniska egenskaper (AG)

Slagtålighet IK09
förseglingsbar ja
Omslagsskruvens vridmoment 1.5 Nm
Monteringstyp Vägg-/takmontering
Fastsättning Externa fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -35 °C
Omgivningstemperatur max. 80 °C
Omgivningstemperatur 24h 60 °C
Installationsområde oskyddat område utomhus

Sales Information

EAN 4013902663606
Packing Unit Code C62
ETIM Class EC002600
Tulltariffnummer 85369095

Material

Material nederdel Polykarbonat
Material överdel Polykarbonat
Material tätning Termoplastisk elastomer
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden DLG (Amoniakresistent)
Godkännanden DNV

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar FR/ES pdf (5 MB)
Monteringsanvisningar DE/EN pdf (5 MB)

Måttblad

Måttritning pdf (6 MB)
Måttritning dwg (8 MB)
Måttritning dxf (36 MB)

Certifikat

CE Deklaration DE/EN/FR pdf (139 KB)
VDE Certifikat DE/EN pdf (496 KB)
DNV Certifikat EN pdf (198 KB)
CE Deklaration DE/EN/PL pdf (141 KB)
UKCA Deklaration EN pdf (166 KB)
DLG Inträde DE pdf (1 MB)

Tillbehör

Kabelförskruvning - KVR M20-MGM

Kabelförskruvning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Produktnummer: 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Kabelförskruvning - KVR M20-GDB/MGM

Kabelförskruvning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Produktnummer: 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Kabelförskruvning - KVR M25-MGM

Kabelförskruvning KVR M25-MGM

  • Dimensioner : 31,5 x 31,5 x 44 mm
  • Produktnummer: 22742501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Kabelförskruvning - KVR M32-MGM

Kabelförskruvning KVR M32-MGM

  • Dimensioner : 40 x 40 x 50 mm
  • Produktnummer: 22743201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M20

Dubbeltätningsmembran DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26042001
  • E-nummer: 1438183

Tätningsdiameter 7 - 13 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M25

Dubbeltätningsmembran DMS M25

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26042501
  • E-nummer: 1438185

Tätningsdiameter 9 - 17 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M32

Dubbeltätningsmembran DMS M32

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Produktnummer: 26043201
  • E-nummer: 1438187

Tätningsdiameter 13 - 21 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj

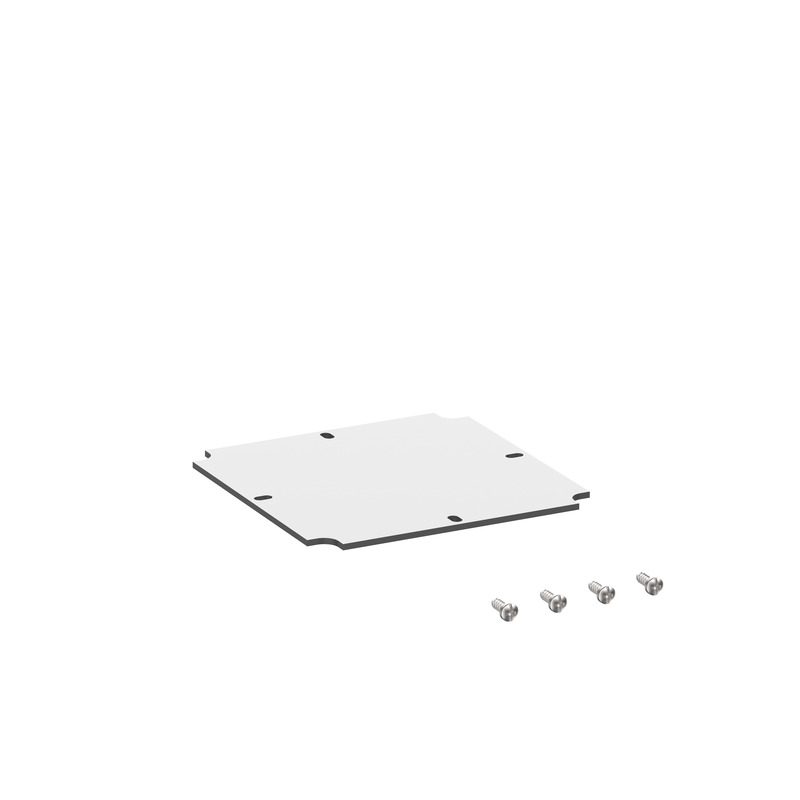

ny Montageplatta - Abox MPI 100

Montageplatta Abox MPI 100

  • Dimensioner : 120 x 120 x 2,5 mm
  • Produktnummer: 89511001

för Abox / Abox Pro 100



Montageplatta av isolermaterial, tjocklek 2,5 mm, grå inkl. fästskruvar. För montering i Abox/Abox...



Bevakningslista
Detalj

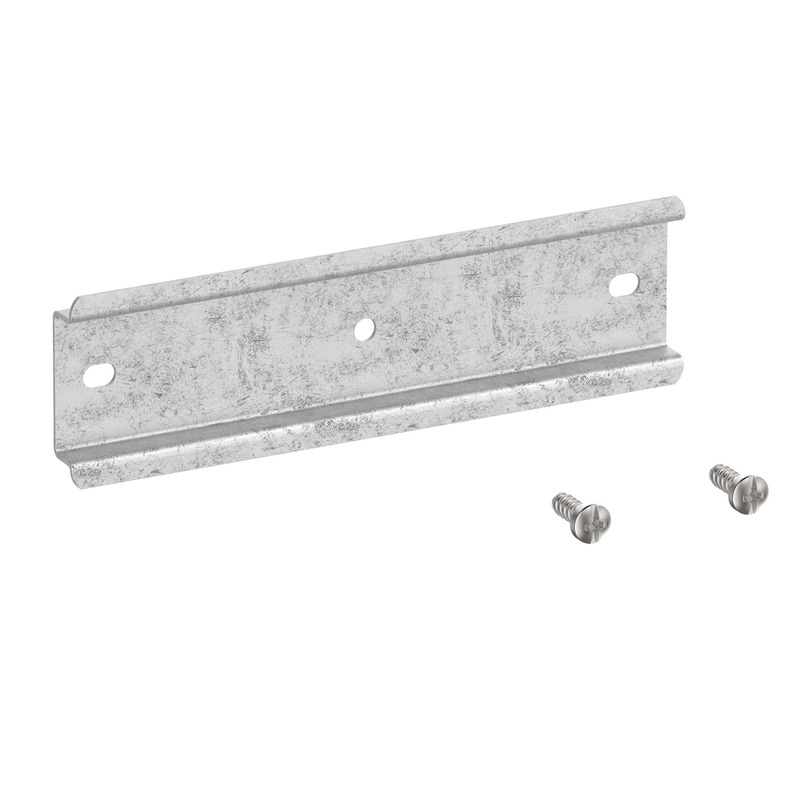

ny Standardskena - Abox 100 NS35

Standardskena Abox 100 NS35

  • Dimensioner : 35 x 120 x 7,5 mm
  • Produktnummer: 89531001

för Abox / Abox Pro 100



Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar. För montering i Abox/Abox Pro



Bevakningslista
Detalj
ny Klämhållare - Abox 100 KH 221 6²

Klämhållare Abox 100 KH 221 6²

  • Dimensioner : 26 x 114 x 32 mm
  • Produktnummer: 89600501

för lägesfixerad och upphöjd montering av upp till 6 plintar Wago...



Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...



Bevakningslista
Detalj
ny Klämhållare - Abox 100 KH 2006 6²

Klämhållare Abox 100 KH 2006 6²

  • Dimensioner : 69 x 124 x 60 mm
  • Produktnummer: 89600601

Klämhållare med standardskena NS35 för montering av radplintar typ...



Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...



Bevakningslista
Detalj

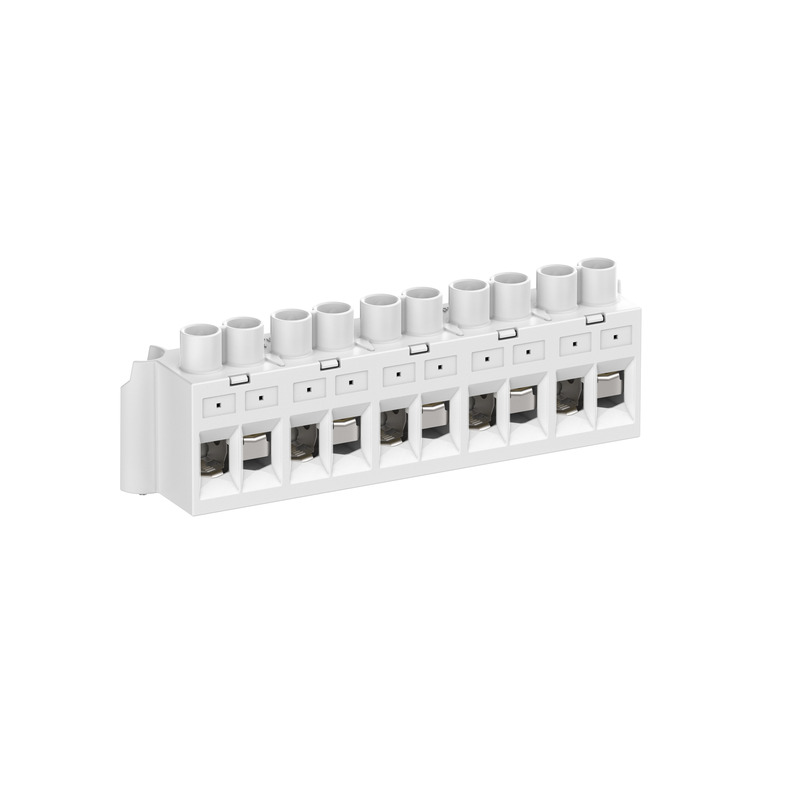

ny Plintar - Abox 100 KLS-10²

Plintar Abox 100 KLS-10²

  • Dimensioner : 25 x 124 x 39 mm
  • Produktnummer: 89641001
  • E-nummer: 1438655

upphöjd skruvklämma för Abox/Abox Pro 100, 5-polig - 10², In = 57 A,...



Kopplingsplint enligt DIN EN 60998 (VDE 0613), Ui=690V. För montering i A-box/A-box Pro.



Bevakningslista
Detalj
ny Montageset - KTB 1

Montageset KTB 1

  • Dimensioner : 17 x 30 x 14 mm
  • Produktnummer: 89600901



Fästanordning för montering av kapslingar i kabeldragningssystem med spårvidd 7 mm och gallerfack...



Bevakningslista
Detalj

CAD-data

CAD-data Ladda ned 3D-CAD-data

Din begäran

Din information
Företagsdata
CAD-format

Produkttexter

Liknande produkter

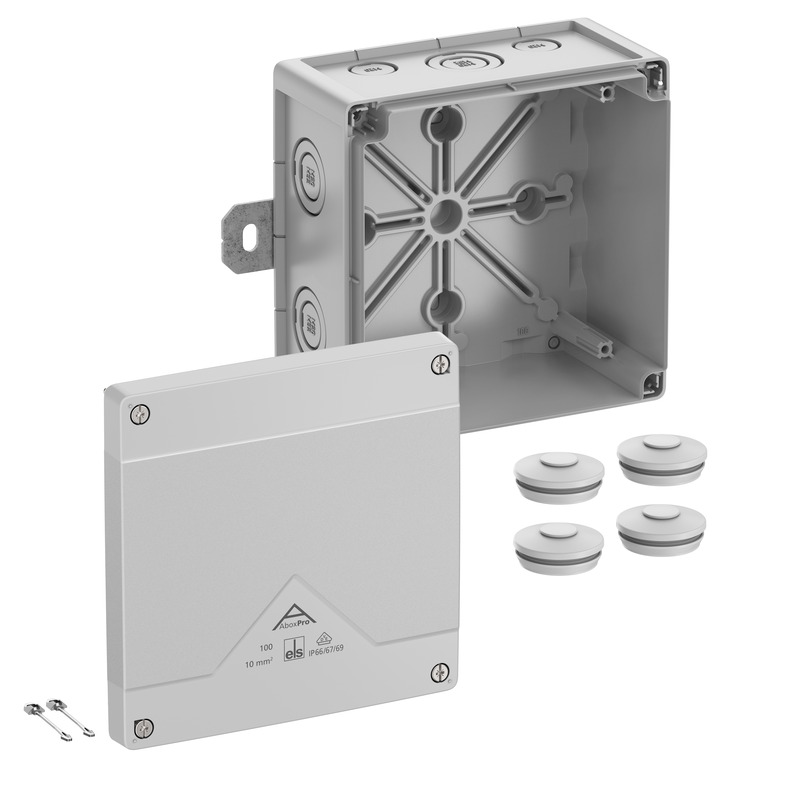

ny Kopplingsdosa - Abox Pro 100 AB-L
