Kopplingsdosa

Abox Pro 100-L/sw

Produktnummer: 41000001 | Dimensioner: 152 x 152 x 85 mm

E-nummer: 1438635

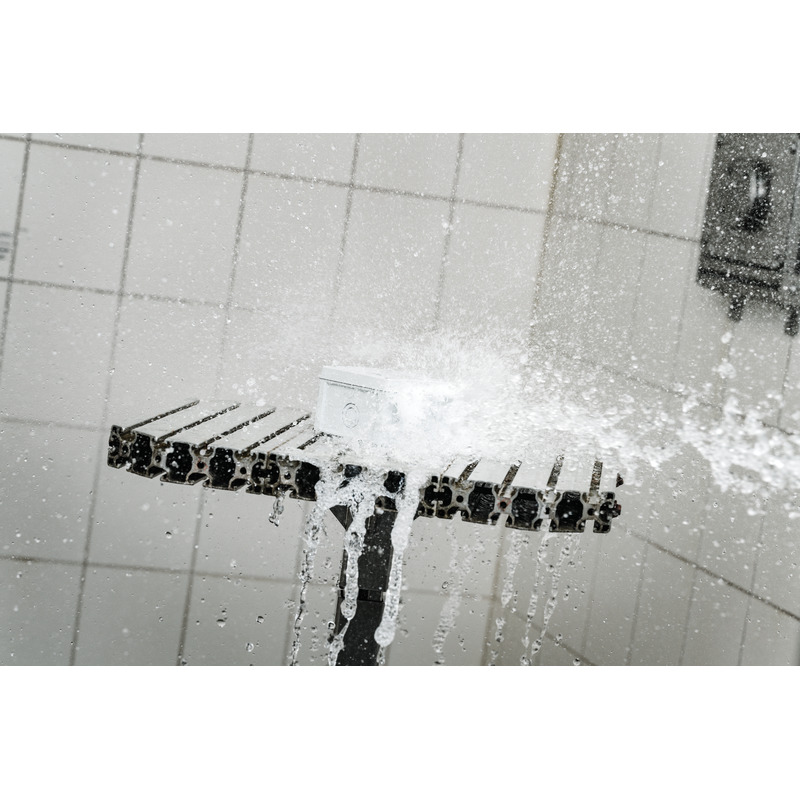

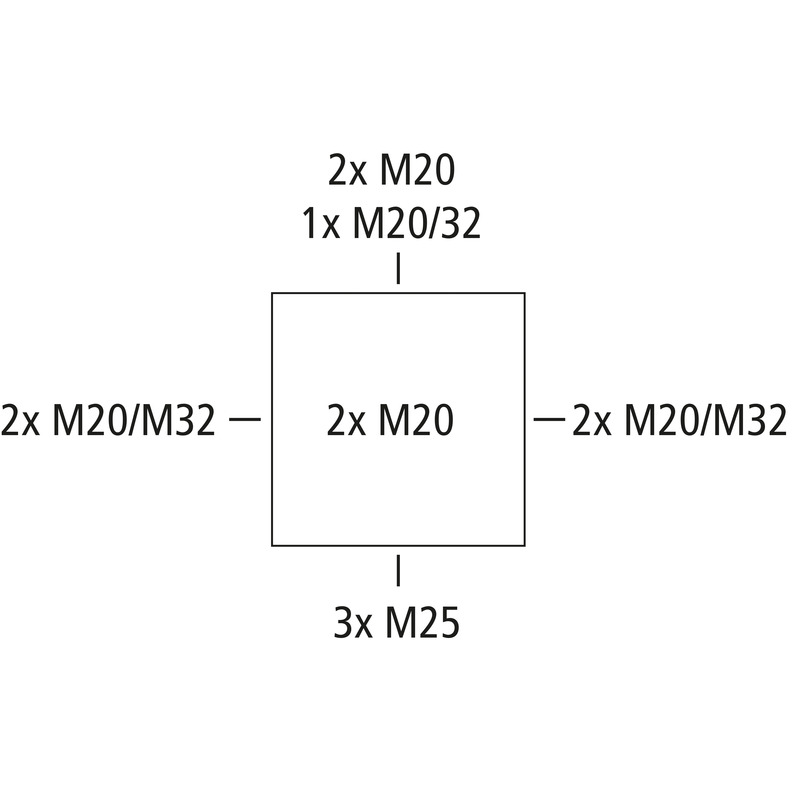

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 10 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M25/M32, (2 Baksida, 10 Sida), Inre fästpunkter, för installation i industri och oskyddade utomhusområden.

svart, Ui=1000 V AC, utan plintar

Inkl.:
4 dubbeltätningsmembran IP66 M32 tätningsområde 13–21 mm, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC 1000 V
Nominell isolationsspänning DC 1000 V
max. tvärsnitt 10 mm²
Skyddsklass II
Skyddstyp IP66/IP67/IP69
Klämtyp utan

Färger

Färg underdel svart
Färg överdel svart

Mått

Bredd 152 mm
Längd 152 mm
Höjd 85 mm
Innerlängd 137 mm
Inre bredd 137 mm
Innerhöjd 65 mm
Vikt 0.4215 kg

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 V0
Glödtrådstest enligt EN 60695-2-11 960 °C

Mekaniska egenskaper (AG)

Slagtålighet IK09
förseglingsbar ja
Omslagsskruvens vridmoment 1.5 Nm
Monteringstyp Vägg-/takmontering
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -35 °C
Omgivningstemperatur max. 80 °C
Omgivningstemperatur 24h 60 °C
Installationsområde oskyddat område utomhus

Sales Information

EAN 4013902664030
Packing Unit Code C62
ETIM Class EC002600
Tulltariffnummer 85389099

Material

Material nederdel Polykarbonat
Material överdel Polykarbonat
Material tätning Termoplastisk elastomer
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden DLG (Amoniakresistent)
Godkännanden DNV

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar FR/ES pdf (5 MB)
Monteringsanvisningar DE/EN pdf (5 MB)

Måttblad

Måttritning pdf (6 MB)
Måttritning dwg (8 MB)
Måttritning dxf (36 MB)

Certifikat

CE Deklaration DE/EN/PL pdf (141 KB)
DLG Inträde DE pdf (1 MB)
CE Deklaration DE/EN/FR pdf (139 KB)
DNV Certifikat EN pdf (198 KB)
UKCA Deklaration EN pdf (166 KB)
VDE Certifikat DE/EN pdf (496 KB)

Tillbehör

Kabelförskruvning KVR M20-MGM/sw

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Produktnummer: 22702001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart



Kabelförskruvning KVR M20-GDB/MGM/sw

  • Dimensioner : 30 x 30 x 37 mm
  • Produktnummer: 22702101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart



Kabelförskruvning KVR M25-MGM/sw

  • Dimensioner : 31,5 x 31,5 x 44 mm
  • Produktnummer: 22702501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart



Kabelförskruvning KVR M32-MGM/sw

  • Dimensioner : 40 x 40 x 50 mm
  • Produktnummer: 22703201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart



Dubbeltätningsmembran DMS M20/sw

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26002001
  • E-nummer: 1438184

Tätningsdiameter 7 - 13 mm



Dubbeltätningsmembran IP66 svart



Dubbeltätningsmembran DMS M25/sw

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26002501
  • E-nummer: 1438186

Tätningsdiameter 9 - 17 mm



Dubbeltätningsmembran IP66 svart



Dubbeltätningsmembran DMS M32/sw

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Produktnummer: 26003201
  • E-nummer: 1438188

Tätningsdiameter 13 - 21 mm



Dubbeltätningsmembran IP66 svart



ny Montageplatta - Abox MPI 100

Montageplatta Abox MPI 100

  • Dimensioner : 120 x 120 x 2,5 mm
  • Produktnummer: 89511001

för Abox / Abox Pro 100



Montageplatta av isolermaterial, tjocklek 2,5 mm, grå inkl. fästskruvar. För montering i Abox/Abox...



ny Standardskena - Abox 100 NS35

Standardskena Abox 100 NS35

  • Dimensioner : 35 x 120 x 7,5 mm
  • Produktnummer: 89531001

för Abox / Abox Pro 100



Standardskena enligt DIN EN 60715, 35 x 7,5 mm, inkl. fästskruvar. För montering i Abox/Abox Pro



ny Klämhållare - Abox 100 KH 221 6²

Klämhållare Abox 100 KH 221 6²

  • Dimensioner : 26 x 114 x 32 mm
  • Produktnummer: 89600501

för lägesfixerad och upphöjd montering av upp till 6 plintar Wago...



Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...



ny Klämhållare - Abox 100 KH 2006 6²

Klämhållare Abox 100 KH 2006 6²

  • Dimensioner : 69 x 124 x 60 mm
  • Produktnummer: 89600601

Klämhållare med standardskena NS35 för montering av radplintar typ...



Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...



ny Plintar - Abox 100 KLS-10²

Plintar Abox 100 KLS-10²

  • Dimensioner : 25 x 124 x 39 mm
  • Produktnummer: 89641001
  • E-nummer: 1438655

upphöjd skruvklämma för Abox/Abox Pro 100, 5-polig - 10², In = 57 A,...



Kopplingsplint enligt DIN EN 60998 (VDE 0613), Ui=690V. För montering i A-box/A-box Pro.



ny Monteringssats för stolpe/rör - MABF 100-1

Monteringssats för stolpe/rör MABF 100-1

  • Dimensioner : 38 x 100 x 15 mm
  • Produktnummer: 89602001

för kopplingsdosor Abox/Abox Pro, Abox 025/2, Abox 060, Abox 100, Abox...



Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...



ny Montageset - KTB 1

Montageset KTB 1

  • Dimensioner : 17 x 30 x 14 mm
  • Produktnummer: 89600901



Fästanordning för montering av kapslingar i kabeldragningssystem med spårvidd 7 mm och gallerfack...
