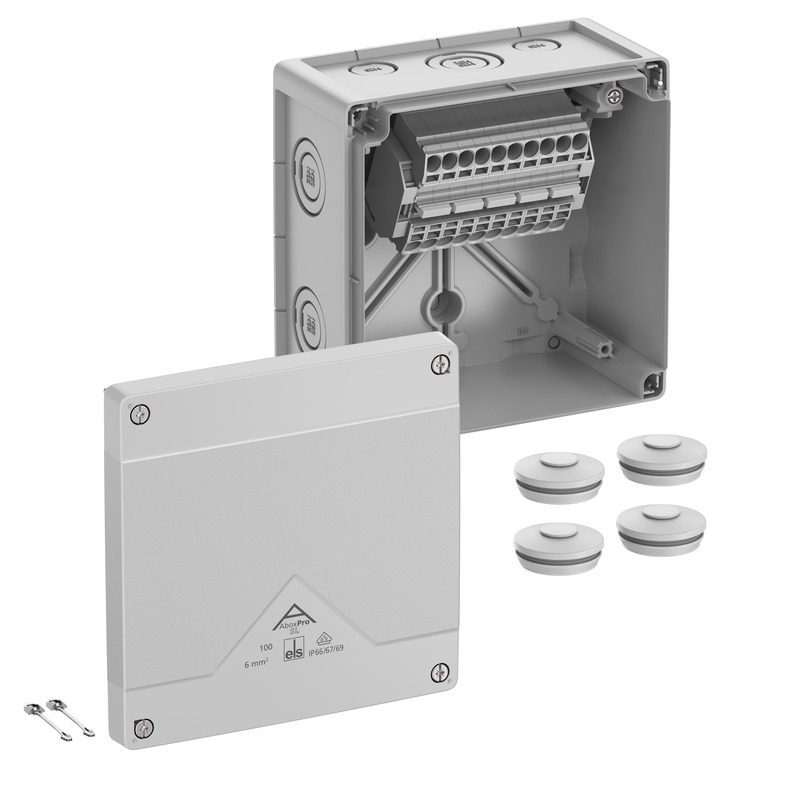

Abox Pro SL-6² Abox Pro SL-6²

Kopplingsdosa

Abox Pro SL-6²

Produktnummer: 40644001 | Dimensioner: 152 x 152 x 85 mm

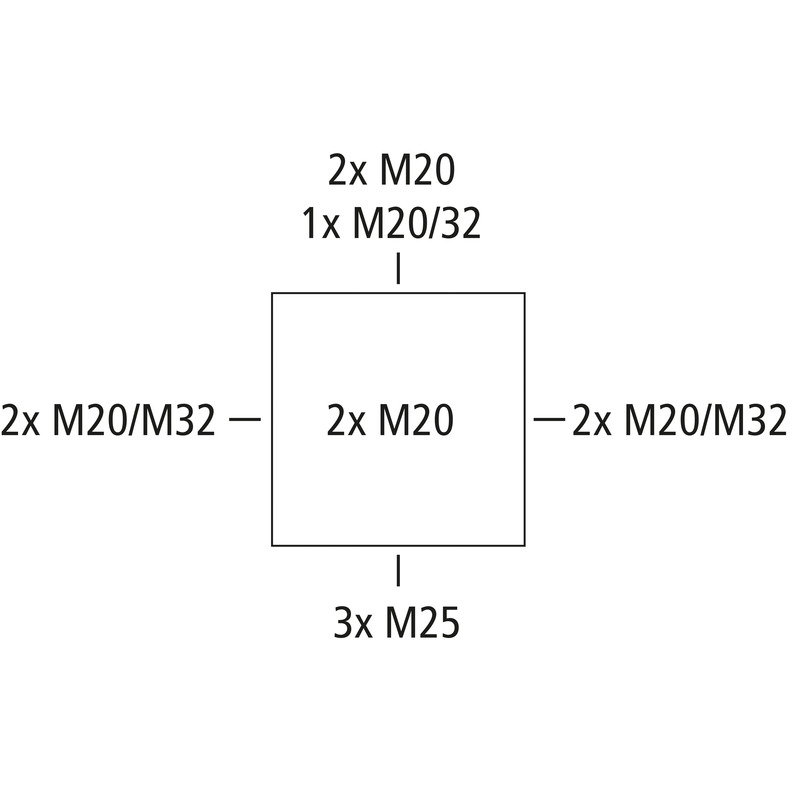

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 6 mm², Ui=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M20/M25/M32, (2 Baksida, 10 Sida), Inre fästpunkter, med skruvlös plint för installation i industri och oskyddade utomhusområden.

grå, In=41 Ampere, med upphöjd skruvlös plint Wago 2006-1201, 5-polig, max. area enligt DIN EN 60998: 6 mm², klämbara tvärsnitt per pol: 4 st. 0,5–10 mm² solid/flexibel Cu

Inkl.:
4 dubbeltätningsmembran IP66 M32 tätningsområde 13–21 mm, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC 690 V
Nominell isolationsspänning DC 690 V
min. tvärsnitt 0,5 mm²
max. tvärsnitt 6 mm²
Skyddsklass II
Skyddstyp IP66/IP67/IP69
Märkström 41 Ampere
Klämtyp skruvlös
Antal poler 5

Färger

Färg underdel grå
Färg överdel grå

Mått

Bredd 152 mm
Längd 152 mm
Höjd 85 mm
Innerlängd 137 mm
Inre bredd 137 mm
Innerhöjd 65 mm
Vikt 0.594 kg

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 V0
Glödtrådstest enligt EN 60695-2-11 960 °C

Mekaniska egenskaper (AG)

Slagtålighet IK09
förseglingsbar ja
Omslagsskruvens vridmoment 1.5 Nm
Monteringstyp Vägg-/takmontering
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -35 °C
Omgivningstemperatur max. 80 °C
Omgivningstemperatur 24h 60 °C
Installationsområde oskyddat område utomhus

Sales Information

EAN 4013902664153
Packing Unit Code C62
ETIM Class EC002600
Tulltariffnummer 85369095

Material

Material nederdel Polykarbonat
Material överdel Polykarbonat
Material tätning Termoplastisk elastomer
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden DLG (Amoniakresistent)
Godkännanden DNV

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar FR/ES pdf (5 MB)
Monteringsanvisningar DE/EN pdf (5 MB)

Måttblad

Måttritning pdf (6 MB)
Måttritning dwg (8 MB)
Måttritning dxf (36 MB)

Certifikat

CE Deklaration DE/EN/FR pdf (139 KB)
CE Deklaration DE/EN/PL pdf (141 KB)
DLG Inträde DE pdf (1 MB)
VDE Certifikat DE/EN pdf (496 KB)
DNV Certifikat EN pdf (198 KB)
UKCA Deklaration EN pdf (166 KB)
