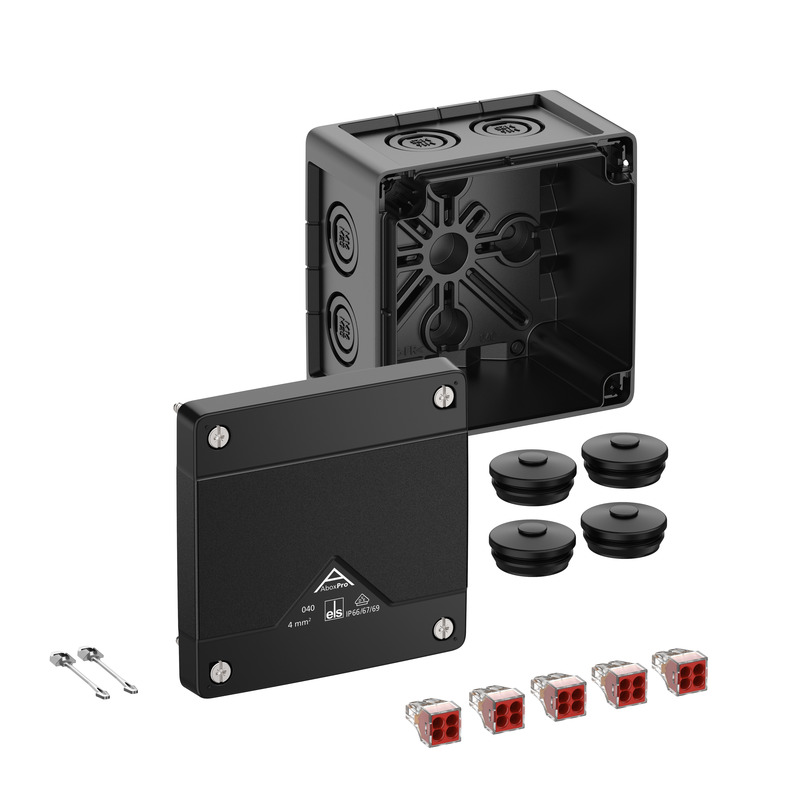

Abox Pro 040-4²/sw Abox Pro 040-4²/sw Abox Pro 040-4²/sw

Kopplingsdosa

Abox Pro 040-4²/sw

Produktnummer: 40402001 | Dimensioner: 102 x 102 x 70 mm

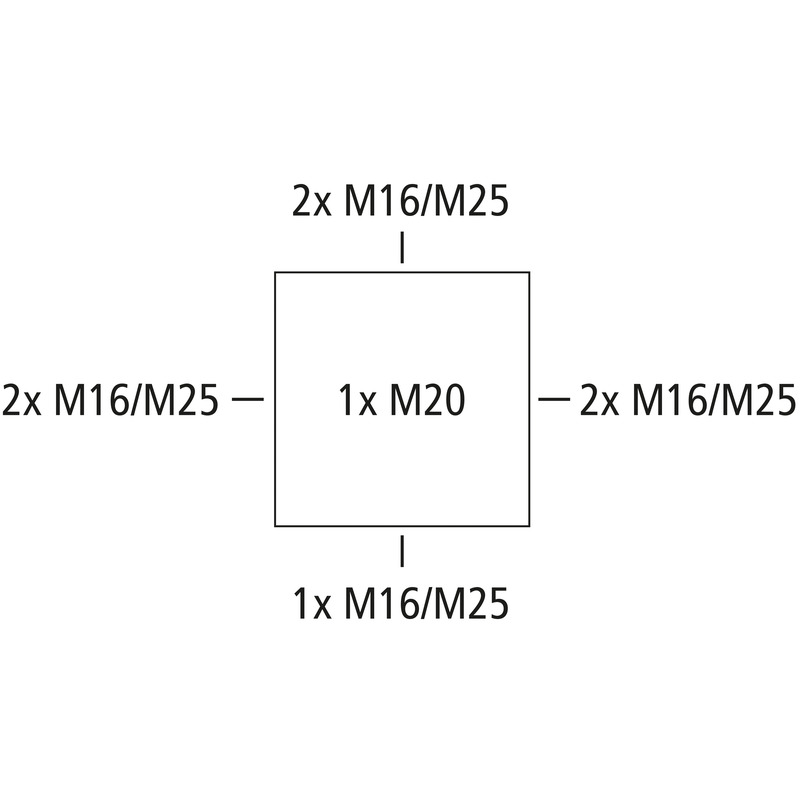

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 4 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M16/M20/M25, (1 Baksida, 7 Sida), Inre fästpunkter, för installation i industri och oskyddade utomhusområden.

svart, Ui=400 V AC, In=32 Ampere, med 5 skruvlösa 4-ledarplintar Wago 773-604, max. märkarea enligt DIN EN 60998: 4 mm², anslutningsbar ledararea per pol: 4 st. 1,5–4,0 mm² solid Cu/Al (Följ monteringsanvisningen!)

Inkl.:
4 dubbeltätningsmembran IP66 M25 tätningsområde 9–17 mm, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC 400 V
Nominell isolationsspänning DC 400 V
min. tvärsnitt 1,5 mm²
max. tvärsnitt 4 mm²
Skyddsklass II
Skyddstyp IP66/IP67/IP69
Märkström 32 Ampere
Klämtyp skruvlös
Antal poler 5

Färger

Färg underdel svart
Färg överdel svart

Mått

Bredd 102 mm
Längd 102 mm
Höjd 70 mm
Innerlängd 88 mm
Inre bredd 88 mm
Innerhöjd 50 mm
Vikt 0.23 kg

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 V0
Glödtrådstest enligt EN 60695-2-11 960 °C

Mekaniska egenskaper (AG)

Slagtålighet IK09
förseglingsbar ja
Omslagsskruvens vridmoment 1.5 Nm
Monteringstyp Vägg-/takmontering
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -35 °C
Omgivningstemperatur max. 60 °C
Omgivningstemperatur 24h 60 °C
Installationsområde oskyddat område utomhus

Sales Information

EAN 4013902664900
Packing Unit Code C62
ETIM Class EC002600
Tulltariffnummer 85369095

Material

Material nederdel Polykarbonat
Material överdel Polykarbonat
Material tätning Termoplastisk elastomer
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden DLG (Amoniakresistent)
Godkännanden DNV

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN pdf (5 MB)
Monteringsanvisningar FR/ES pdf (5 MB)

Måttblad

Måttritning pdf (3 MB)
Måttritning dwg (4 MB)
Måttritning dxf (19 MB)

Certifikat

DNV Certifikat EN pdf (198 KB)
CE Deklaration DE/EN/FR pdf (139 KB)
DLG Inträde DE pdf (1 MB)
CE Deklaration DE/EN/PL pdf (141 KB)
VDE Certifikat DE/EN pdf (496 KB)
UKCA Deklaration EN pdf (166 KB)

Tillbehör

ny Kabelförskruvning - KVR M16-MGM/sw

Kabelförskruvning KVR M16-MGM/sw

  • Dimensioner : 22 x 22 x 31 mm
  • Produktnummer: 22701601

Tätningsområde 4–10 mm, gänglängd 8 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart



Bevakningslista
Detalj

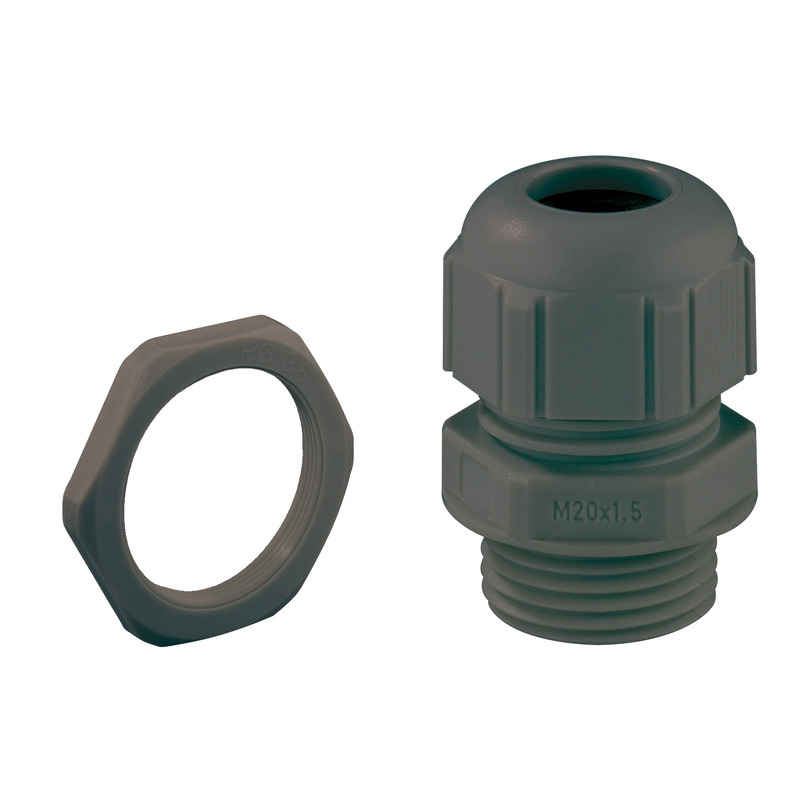

Kabelförskruvning - KVR M20-MGM/sw

Kabelförskruvning KVR M20-MGM/sw

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Produktnummer: 22702001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart



Bevakningslista
Detalj
Kabelförskruvning - KVR M20-GDB/MGM/sw

Kabelförskruvning KVR M20-GDB/MGM/sw

  • Dimensioner : 30 x 30 x 37 mm
  • Produktnummer: 22702101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart



Bevakningslista
Detalj
Kabelförskruvning - KVR M25-MGM/sw

Kabelförskruvning KVR M25-MGM/sw

  • Dimensioner : 31,5 x 31,5 x 44 mm
  • Produktnummer: 22702501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, svart



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M16/sw

Dubbeltätningsmembran DMS M16/sw

  • Dimensioner : 20,7 x 20,7 x 13,2 mm
  • Produktnummer: 26001601

Tätningsdiameter 5 - 9 mm



Dubbeltätningsmembran IP66 svart



Bevakningslista
Detalj

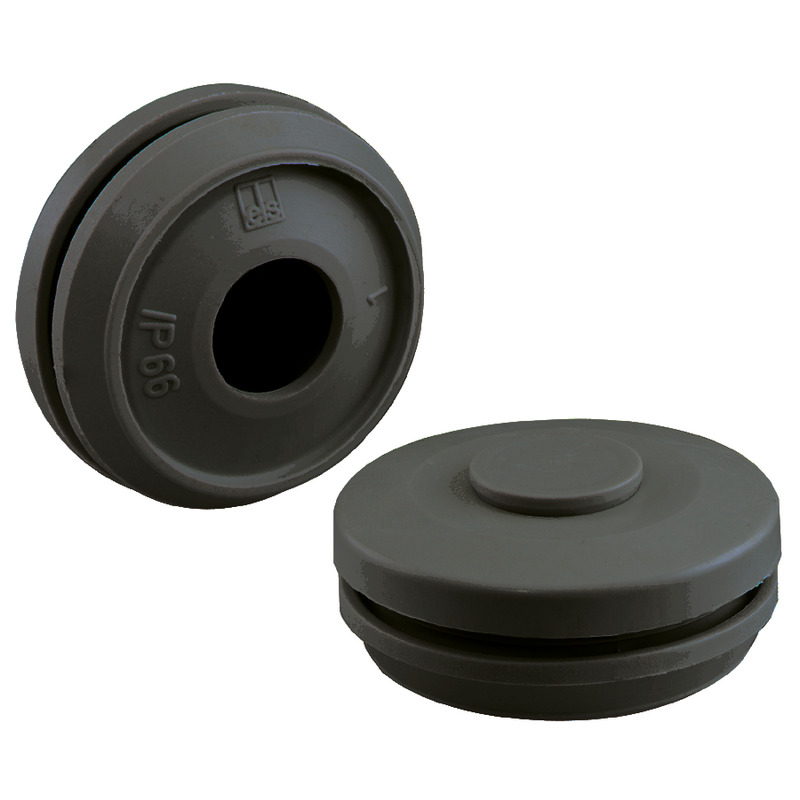

Dubbeltätningsmembran - DMS M20/sw

Dubbeltätningsmembran DMS M20/sw

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26002001
  • E-nummer: 1438184

Tätningsdiameter 7 - 13 mm



Dubbeltätningsmembran IP66 svart



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M25/sw

Dubbeltätningsmembran DMS M25/sw

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26002501
  • E-nummer: 1438186

Tätningsdiameter 9 - 17 mm



Dubbeltätningsmembran IP66 svart



Bevakningslista
Detalj

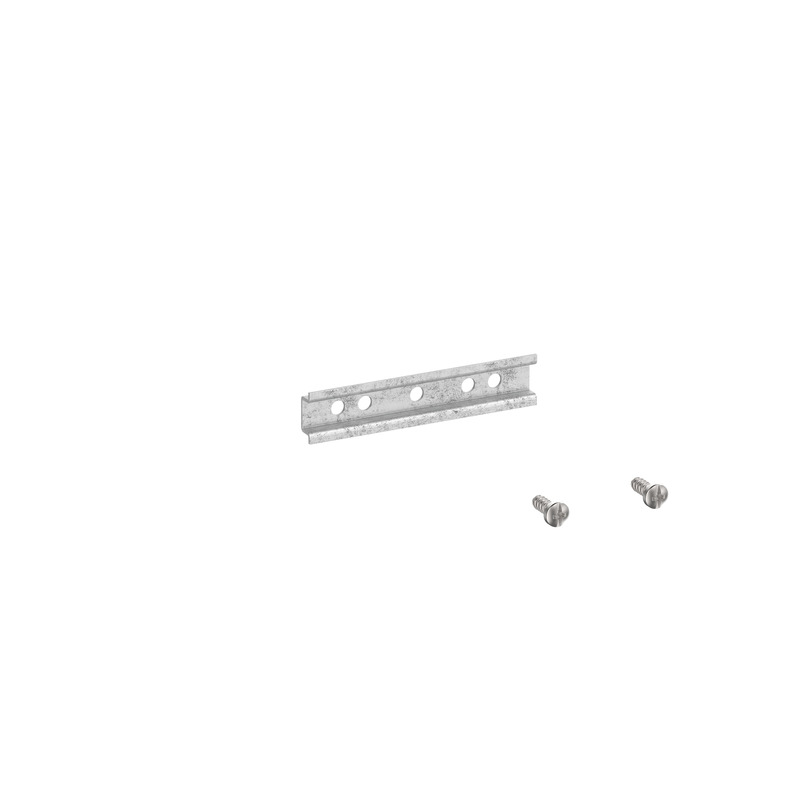

ny Standardskena - Abox 040 TS15

Standardskena Abox 040 TS15

  • Dimensioner : 15 x 71 x 5,5 mm
  • Produktnummer: 89520401

för Abox / Abox Pro 040



Standardskena enligt DIN EN 60715, 15 x 5 mm, inkl. fästskruvar. För montering i Abox/Abox Pro.



Bevakningslista
Detalj

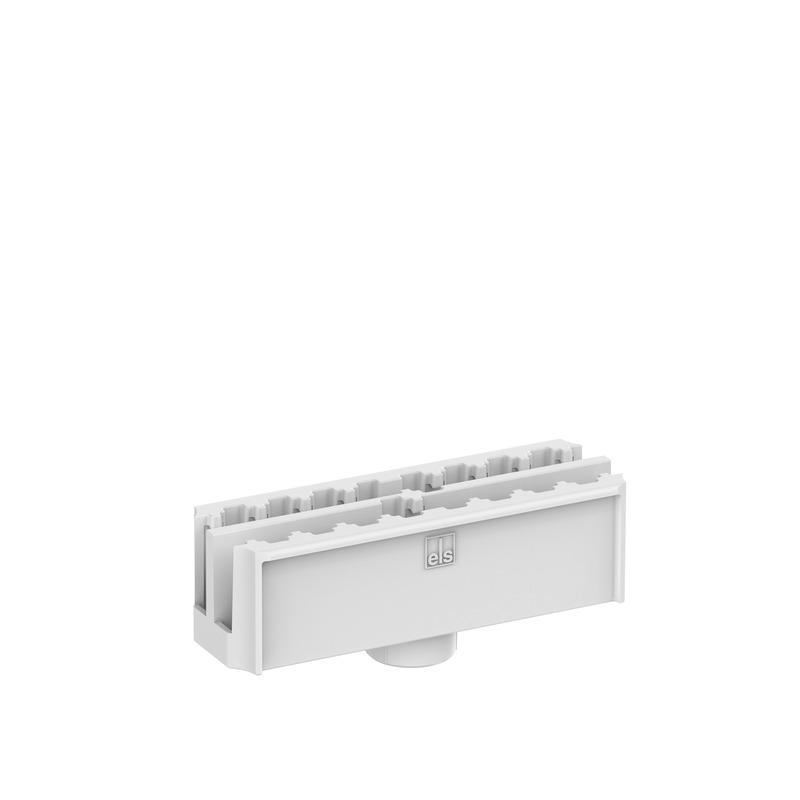

ny Klämhållare - Abox 025/040 KH 2273 2,5²

Klämhållare Abox 025/040 KH 2273 2,5²

  • Dimensioner : 23 x 70 x 27 mm
  • Produktnummer: 89600201

för lägesfixerad montering av upp till 6 plintar Wago 2273-205 i...



Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...



Bevakningslista
Detalj

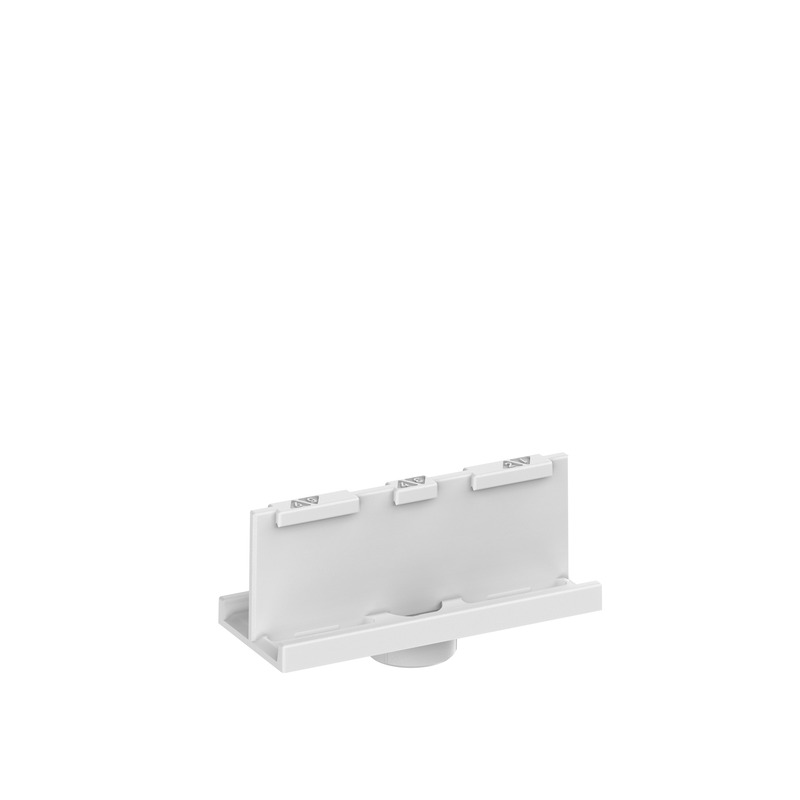

ny Klämhållare - Abox 025/040 KH 221 4²

Klämhållare Abox 025/040 KH 221 4²

  • Dimensioner : 23 x 56 x 29 mm
  • Produktnummer: 89600301

för lägesfixerad montering av upp till 6 plintar Wago 221-413 i...



Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...



Bevakningslista
Detalj

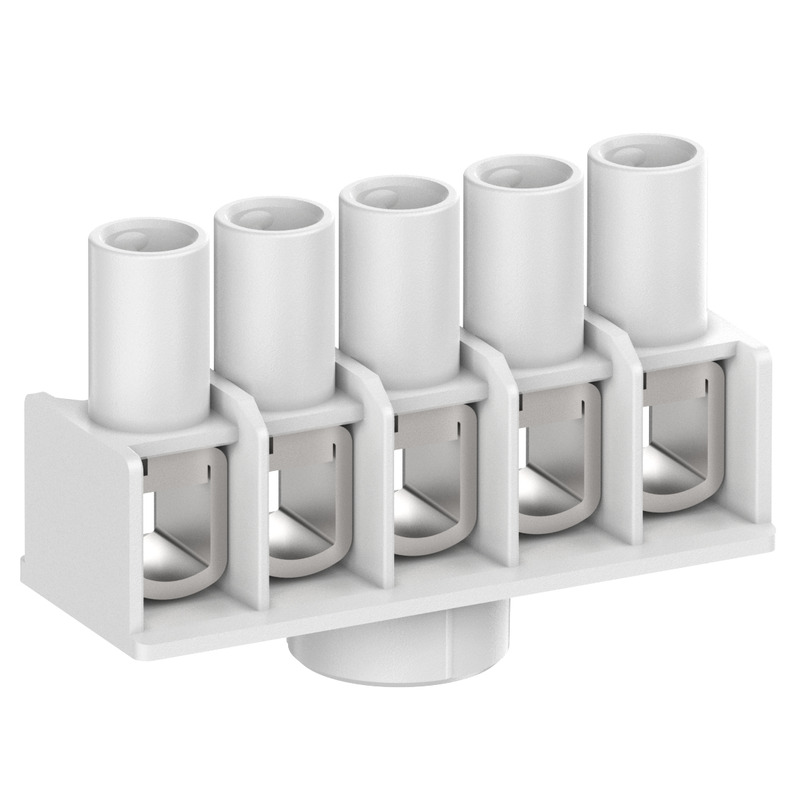

ny Plintar - Abox 025/040 KLS-2,5²/4²

Plintar Abox 025/040 KLS-2,5²/4²

  • Dimensioner : 15 x 46 x 25 mm
  • Produktnummer: 89640401
  • E-nummer: 1438653

Skruvplint för Abox/Abox Pro 025 och Abox/Abox Pro 040, 5-polig - 4...



Kopplingsplint enligt DIN EN 60998 (VDE 0613), Ui=690V. För montering i A-box/A-box Pro.



Bevakningslista
Detalj
ny Monteringssats för stolpe/rör - MABF 100-1

Monteringssats för stolpe/rör MABF 100-1

  • Dimensioner : 38 x 100 x 15 mm
  • Produktnummer: 89602001

för kopplingsdosor Abox/Abox Pro, Abox 025/2, Abox 060, Abox 100, Abox...



Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...



Bevakningslista
Detalj
ny Montageset - KTB 1

Montageset KTB 1

  • Dimensioner : 17 x 30 x 14 mm
  • Produktnummer: 89600901



Fästanordning för montering av kapslingar i kabeldragningssystem med spårvidd 7 mm och gallerfack...



Bevakningslista
Detalj

CAD-data

CAD-data Ladda ned 3D-CAD-data

Din begäran

Din information
Företagsdata
CAD-format

Produkttexter

Liknande produkter

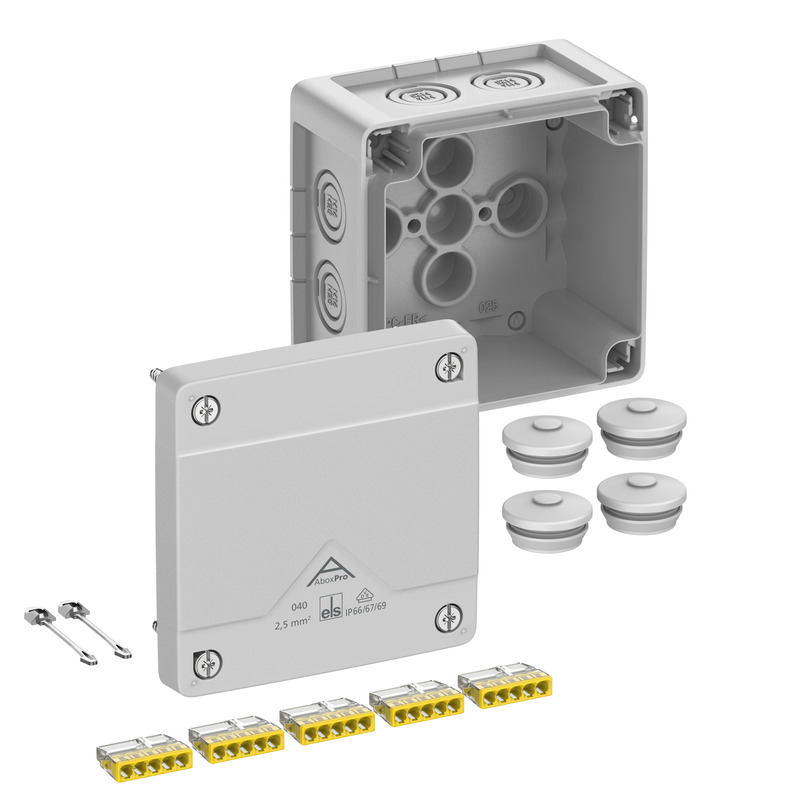

ny Kopplingsdosa - Abox Pro 040-2,5²

Kopplingsdosa Abox Pro 040-2,5²

  • Dimensioner : 102 x 102 x 70 mm
  • Produktnummer: 40243001

grå, Ui=450 V AC, In=24 Ampere, med 5 skruvlösa 5-ledarplintar Wago...



Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 4 mm², Certifierad enligt VDE...



Bevakningslista
Detalj

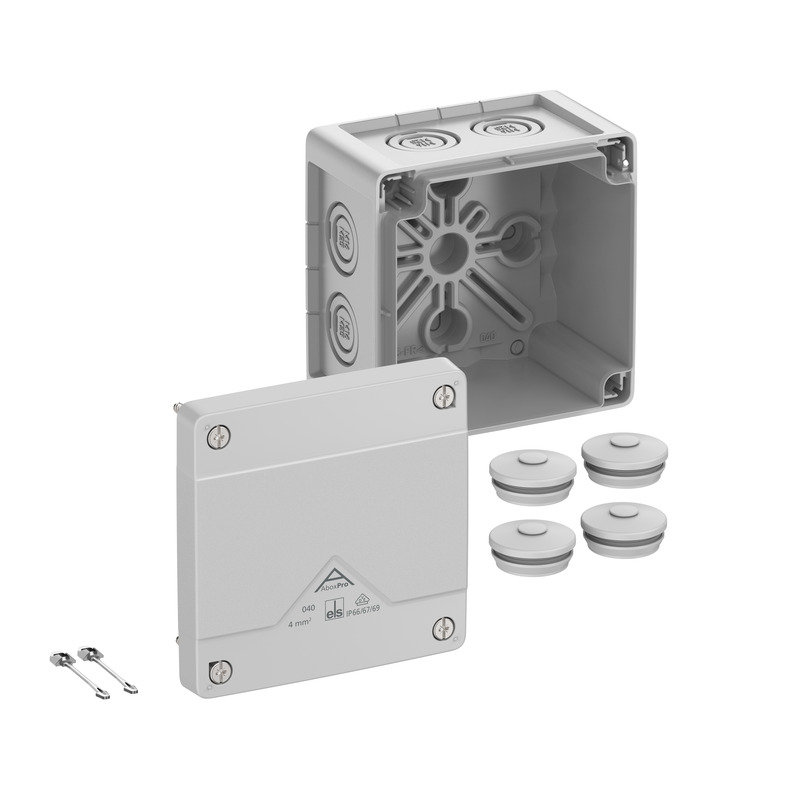

ny Kopplingsdosa - Abox Pro 040-L

Kopplingsdosa Abox Pro 040-L

  • Dimensioner : 102 x 102 x 70 mm
  • Produktnummer: 40440001
  • E-nummer: 1438626

grå, Ui=1000 V AC, utan plintar



Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 4 mm², Certifierad enligt VDE...



Bevakningslista
Detalj

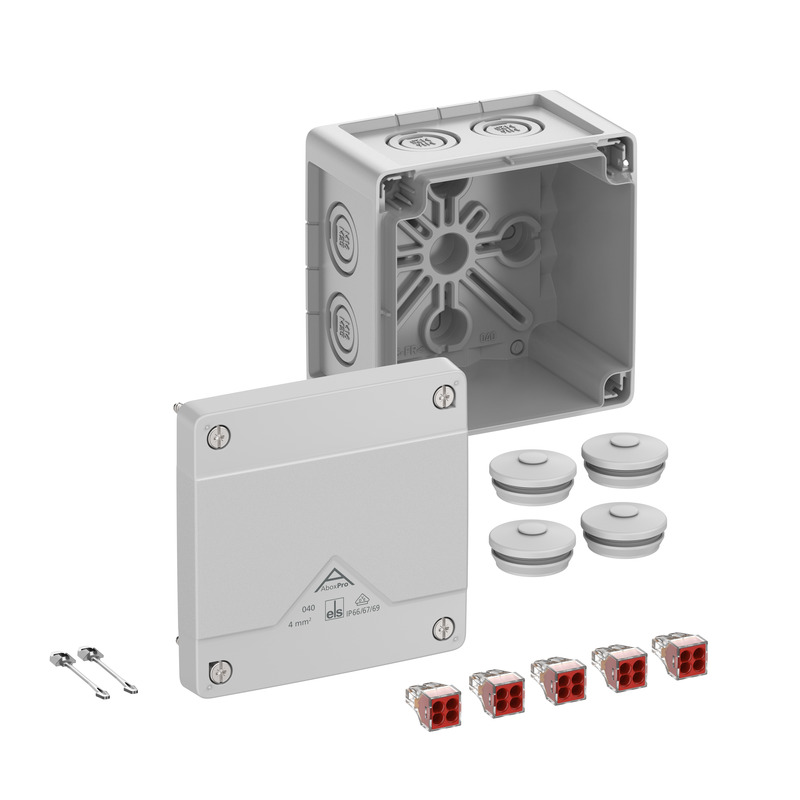

ny Kopplingsdosa - Abox Pro 040-4²

Kopplingsdosa Abox Pro 040-4²

  • Dimensioner : 102 x 102 x 70 mm
  • Produktnummer: 40442001

grå, Ui=400 V AC, In=32 Ampere, med 5 skruvlösa 4-ledarplintar Wago...



Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 4 mm², Certifierad enligt VDE...



Bevakningslista
Detalj

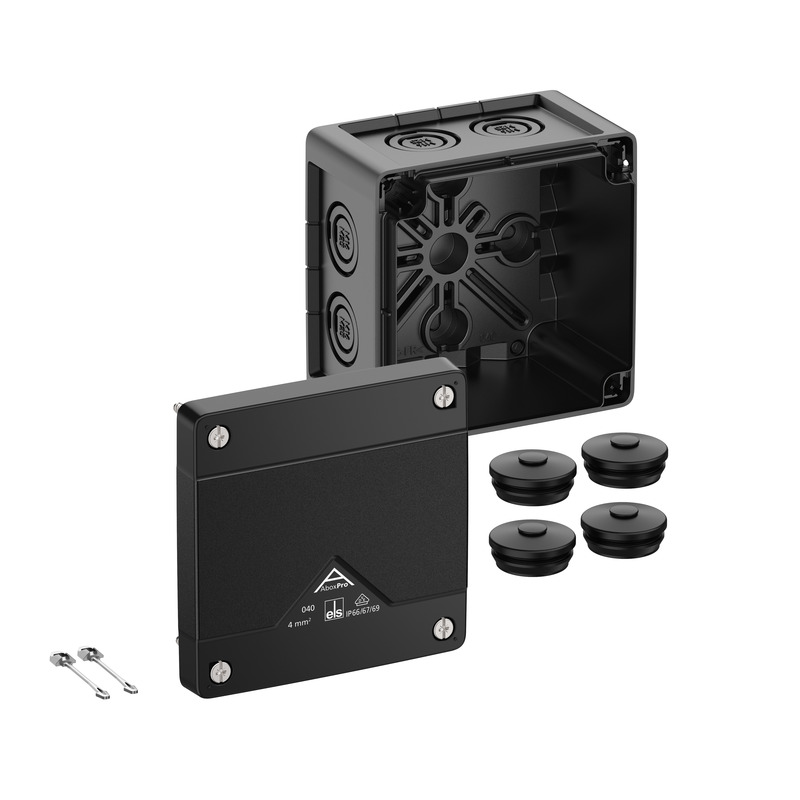

ny Kopplingsdosa - Abox Pro 040-L/sw
