Abox Pro SLK-2,5² Abox Pro SLK-2,5² Abox Pro SLK-2,5² Abox Pro SLK-2,5² Abox Pro SLK-2,5² Abox Pro SLK-2,5²

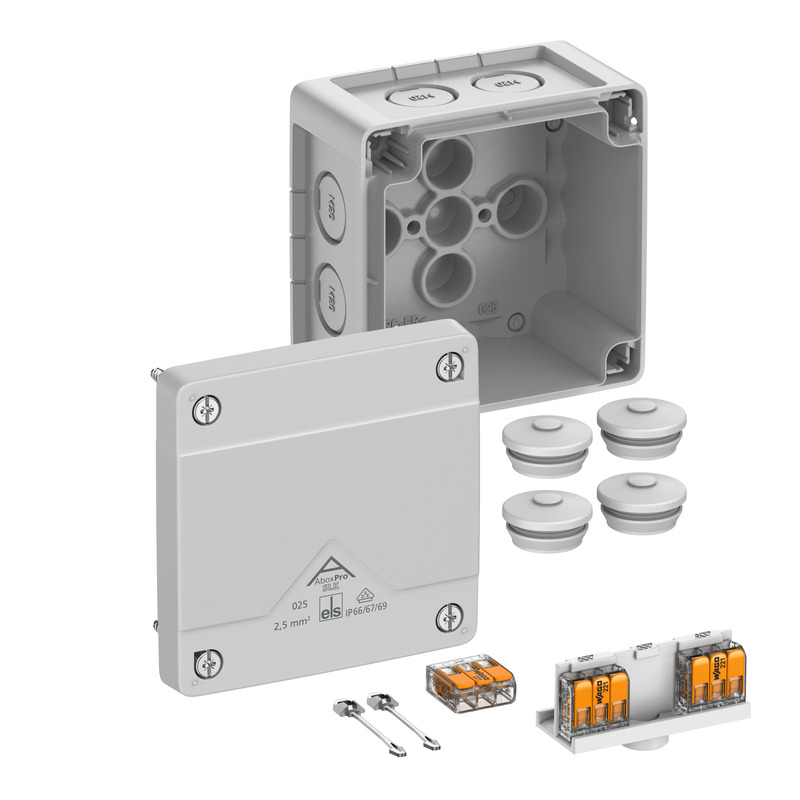

Kopplingsdosa

Abox Pro SLK-2,5²

Produktnummer: 40247001 | Dimensioner: 92 x 92 x 60 mm

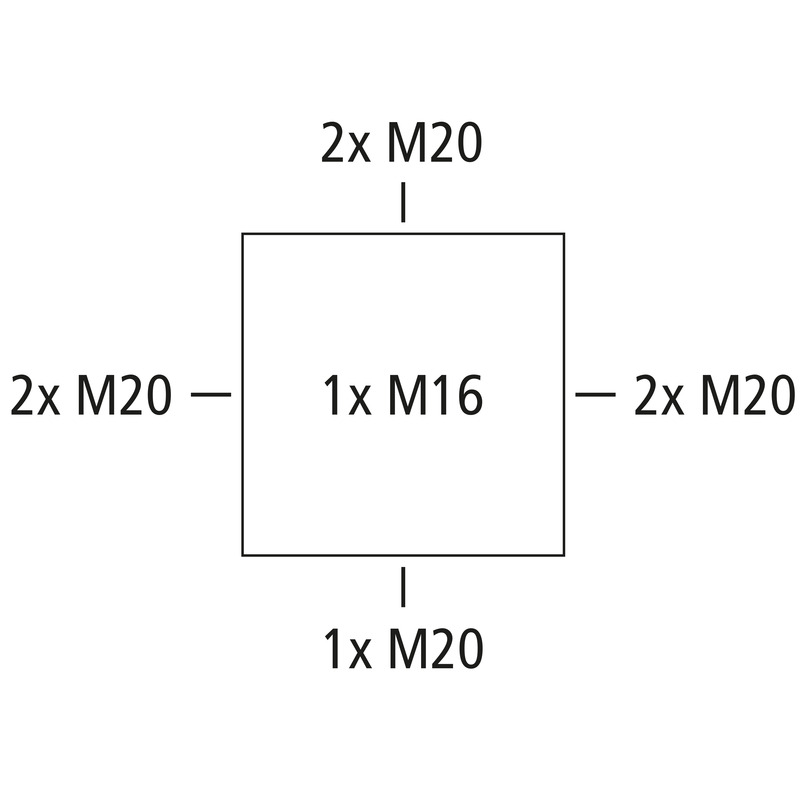

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 2,5 mm², Ui=450 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M16/M20, (1 Baksida, 7 Sida), Inre fästpunkter, med skruvlös plint för installation i industri och oskyddade utomhusområden.

grå, In=24 Ampere, med 3 bottenfixerade skruvlösa 3-ledarplintar Wago 221-413 – 2,5 mm², klämbara tvärsnitt per pol: 3 st. 0,2–2,5 mm² solid Cu och 3 st. 0,14–2,5 mm² flertrådig Cu

Inkl.:
4 dubbeltätningsmembran IP66 M20 tätningsområde 7–13 mm, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC 450 V
Nominell isolationsspänning DC 450 V
min. tvärsnitt 0,2 mm²
max. tvärsnitt 2,5 mm²
Skyddsklass II
Skyddstyp IP66/IP67/IP69
Märkström 24 Ampere
Klämtyp skruvlös
Antal poler 5

Färger

Färg underdel grå
Färg överdel grå

Mått

Bredd 92 mm
Längd 92 mm
Höjd 60 mm
Innerlängd 78 mm
Inre bredd 78 mm
Innerhöjd 40 mm
Vikt 0.1834 kg

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 V0
Glödtrådstest enligt EN 60695-2-11 960 °C

Mekaniska egenskaper (AG)

Slagtålighet IK09
förseglingsbar ja
Omslagsskruvens vridmoment 1.5 Nm
Monteringstyp Vägg-/takmontering
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -35 °C
Omgivningstemperatur max. 80 °C
Omgivningstemperatur 24h 60 °C
Installationsområde oskyddat område utomhus

Sales Information

EAN 4013902662524
Packing Unit Code C62
ETIM Class EC002600
Tulltariffnummer 85369095

Material

Material nederdel Polykarbonat
Material överdel Polykarbonat
Material tätning Termoplastisk elastomer
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden DLG (Amoniakresistent)
Godkännanden DNV

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar FR/ES pdf (5 MB)
Monteringsanvisningar DE/EN pdf (5 MB)

Måttblad

Måttritning dxf (16 MB)
Måttritning pdf (3 MB)
Måttritning dwg (3 MB)

Certifikat

CE Deklaration DE/EN/PL pdf (141 KB)
UKCA Deklaration EN pdf (166 KB)
VDE Certifikat DE/EN pdf (496 KB)
DLG Inträde DE pdf (1 MB)
DNV Certifikat EN pdf (198 KB)
CE Deklaration DE/EN/FR pdf (139 KB)
