Abox Pro 040-2,5² Abox Pro 040-2,5² Abox Pro 040-2,5²

Kopplingsdosa

Abox Pro 040-2,5²

Produktnummer: 40243001 | Dimensioner: 102 x 102 x 70 mm

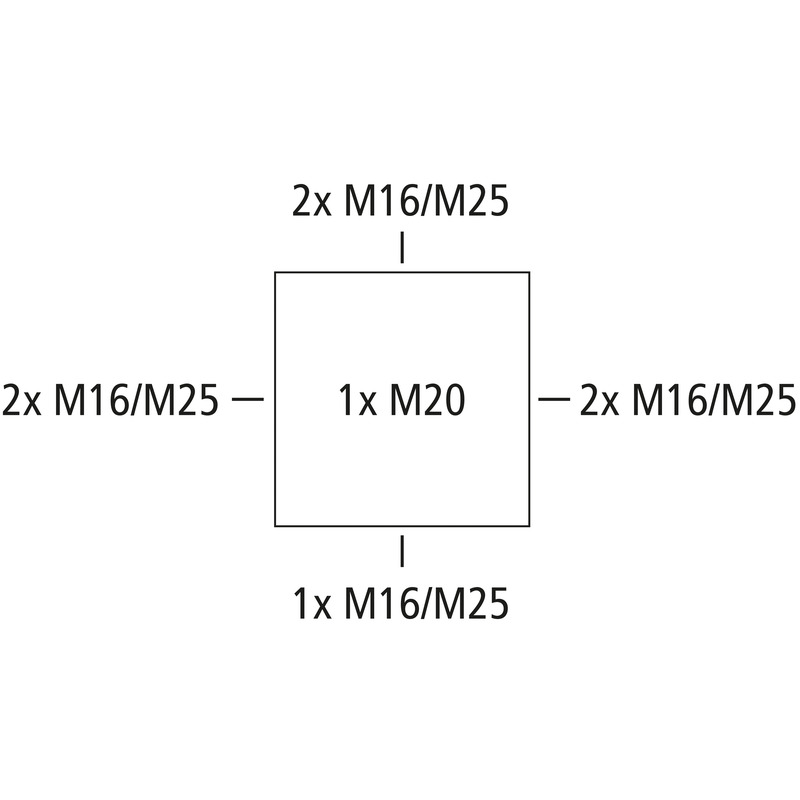

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 4 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M16/M20/M25, (1 Baksida, 7 Sida), Inre fästpunkter, för installation i industri och oskyddade utomhusområden.

grå, Ui=450 V AC, In=24 Ampere, med 5 skruvlösa 5-ledarplintar Wago 2273-205, max. märkarea enligt DIN EN 60998: 2,5 mm², anslutningsbar ledararea per pol:  5 st. 0,5–2,5 mm² solid Cu och Al (Följ monteringsanvisningen!)

Inkl.:
4 dubbeltätningsmembran IP66 M25 tätningsområde 9–17 mm, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC 450 V
Nominell isolationsspänning DC 450 V
min. tvärsnitt 0,5 mm²
max. tvärsnitt 4 mm²
Skyddsklass II
Skyddstyp IP66/IP67/IP69
Märkström 24 Ampere
Klämtyp skruvlös
Antal poler 5

Färger

Färg underdel grå
Färg överdel grå

Mått

Bredd 102 mm
Längd 102 mm
Höjd 70 mm
Innerlängd 88 mm
Inre bredd 88 mm
Innerhöjd 50 mm
Vikt 0.226 kg

Materialegenskaper

UV-beständig ja
halogenfri ja
Brännbarhetsklass enligt UL94 V0
Glödtrådstest enligt EN 60695-2-11 960 °C

Mekaniska egenskaper (AG)

Slagtålighet IK09
förseglingsbar ja
Omslagsskruvens vridmoment 1.5 Nm
Monteringstyp Vägg-/takmontering
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -35 °C
Omgivningstemperatur max. 60 °C
Omgivningstemperatur 24h 60 °C
Installationsområde oskyddat område utomhus

Sales Information

EAN 4013902662401
Packing Unit Code C62
ETIM Class EC002600
Tulltariffnummer 85369095

Material

Material nederdel Polykarbonat
Material överdel Polykarbonat
Material tätning Termoplastisk elastomer
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden DLG (Amoniakresistent)
Godkännanden DNV

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN pdf (5 MB)
Monteringsanvisningar FR/ES pdf (5 MB)

Måttblad

Måttritning dwg (4 MB)
Måttritning dxf (19 MB)
Måttritning pdf (3 MB)

Certifikat

DNV Certifikat EN pdf (198 KB)
UKCA Deklaration EN pdf (166 KB)
VDE Certifikat DE/EN pdf (496 KB)
DLG Inträde DE pdf (1 MB)
CE Deklaration DE/EN/FR pdf (139 KB)
CE Deklaration DE/EN/PL pdf (141 KB)
