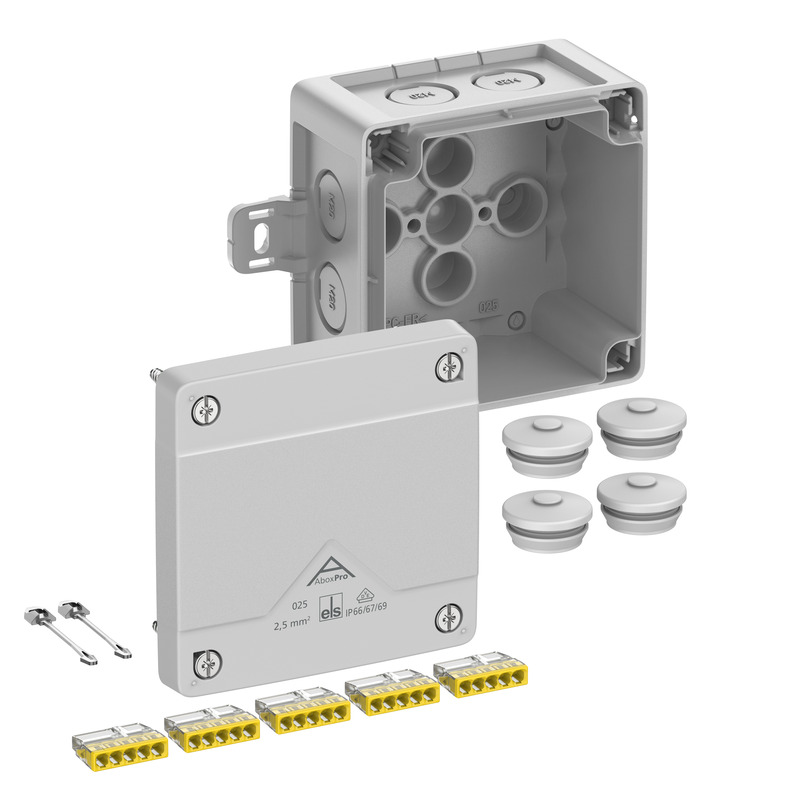

Abox Pro 025 AB-2,5² Abox Pro 025 AB-2,5²

Kopplingsdosa

Abox Pro 025 AB-2,5²

Produktnummer: 40242101 | Dimensioner: 92 x 92 x 60 mm

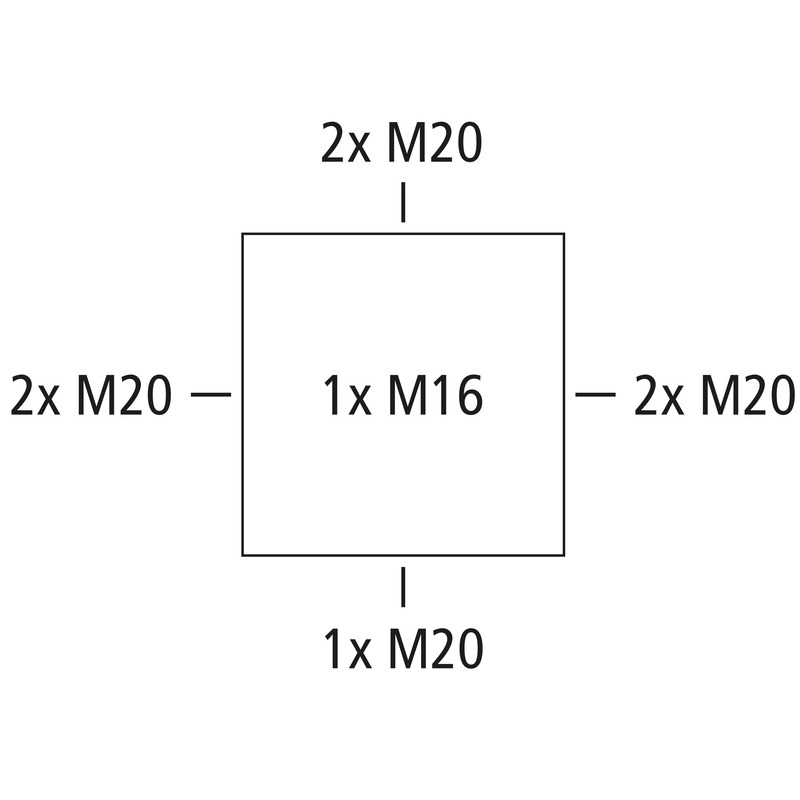

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 2,5 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M16/M20, (1 Baksida, 7 Sida), Externa fästpunkter, för installation i industri och oskyddade utomhusområden.

grå, Ui=450 V AC, In=24 Ampere, med 5 skruvlösa 5-ledarplintar Wago 2273-205, max. märkarea enligt DIN EN 60998: 2,5 mm², anslutningsbar ledararea per pol:  5 st. 0,5–2,5 mm² solid Cu och Al (Följ monteringsanvisningen!)

Inkl.:
4 dubbeltätningsmembran IP66 M20 tätningsområde 7–13 mm, lockhållareavailable from May 1, 2024

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar FR/ES pdf (5 MB)
Monteringsanvisningar DE/EN pdf (5 MB)

Måttblad

Måttritning pdf (3 MB)
Måttritning dwg (3 MB)
Måttritning dxf (16 MB)

Certifikat

DLG Inträde DE pdf (1 MB)
CE Deklaration DE/EN/FR pdf (139 KB)
CE Deklaration DE/EN/PL pdf (141 KB)
UKCA Deklaration EN pdf (166 KB)
DNV Certifikat EN pdf (198 KB)
VDE Certifikat DE/EN pdf (496 KB)

Tillbehör

Kabelförskruvning - KVR M16-MGM

Kabelförskruvning KVR M16-MGM

  • Dimensioner : 22 x 22 x 31 mm
  • Produktnummer: 22741601

Tätningsdiameter 4 - 10 mm, Gängans längd 8 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Kabelförskruvning - KVR M20-MGM

Kabelförskruvning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Produktnummer: 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Kabelförskruvning - KVR M20-GDB/MGM

Kabelförskruvning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Produktnummer: 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M16

Dubbeltätningsmembran DMS M16

  • Dimensioner : 20,7 x 20,7 x 13,2 mm
  • Produktnummer: 26041601
  • E-nummer: 1438182

Tätningsdiameter 5 - 9 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M20

Dubbeltätningsmembran DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26042001
  • E-nummer: 1438183

Tätningsdiameter 7 - 13 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
ny Standardskena - Abox 025 TS15

Standardskena Abox 025 TS15

  • Dimensioner : 15 x 61 x 5,5 mm
  • Produktnummer: 89520201

för Abox / Abox Pro 025



Standardskena enligt DIN EN 60715, 15 x 5 mm, inkl. fästskruvar. För montering i Abox/Abox Pro.



Bevakningslista
Detalj
ny Klämhållare - Abox 025/040 KH 2273 2,5²

Klämhållare Abox 025/040 KH 2273 2,5²

  • Dimensioner : 23 x 70 x 27 mm
  • Produktnummer: 89600201

för lägesfixerad montering av upp till 6 plintar Wago 2273-205 i...



Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...



Bevakningslista
Detalj
ny Klämhållare - Abox 025/040 KH 221 4²

Klämhållare Abox 025/040 KH 221 4²

  • Dimensioner : 23 x 56 x 29 mm
  • Produktnummer: 89600301

för lägesfixerad montering av upp till 6 plintar Wago 221-413 i...



Plinthållare inkl. monteringsdelar för montering av Wago installations- och radplintar i Abox/Abox...



Bevakningslista
Detalj
ny Plintar - Abox 025/040 KLS-2,5²/4²

Plintar Abox 025/040 KLS-2,5²/4²

  • Dimensioner : 15 x 46 x 25 mm
  • Produktnummer: 89640401
  • E-nummer: 1438653

Skruvplint för Abox/Abox Pro 025 och Abox/Abox Pro 040, 5-polig - 4...



Kopplingsplint enligt DIN EN 60998 (VDE 0613), Ui=690V. För montering i A-box/A-box Pro.



Bevakningslista
Detalj
ny Monteringssats för stolpe/rör - MABF 65-1

Monteringssats för stolpe/rör MABF 65-1

  • Dimensioner : 38 x 65 x 15 mm
  • Produktnummer: 89601001

för kopplingsdosor Abox/Abox Pro, Abox 025, Abox 025-2, Abox 040,...



Monteringssats av rostfritt stål V2A för stolpe/rör och med fästskruvar och snabbkoppling, för...



Bevakningslista
Detalj
ny Montageset - KTB 1

Montageset KTB 1

  • Dimensioner : 17 x 30 x 14 mm
  • Produktnummer: 89600901



Fästanordning för montering av kapslingar i kabeldragningssystem med spårvidd 7 mm och gallerfack...



Bevakningslista
Detalj

CAD-data

CAD-data Ladda ned 3D-CAD-data

Din begäran

Din information
Företagsdata
CAD-format

Produkttexter

Liknande produkter

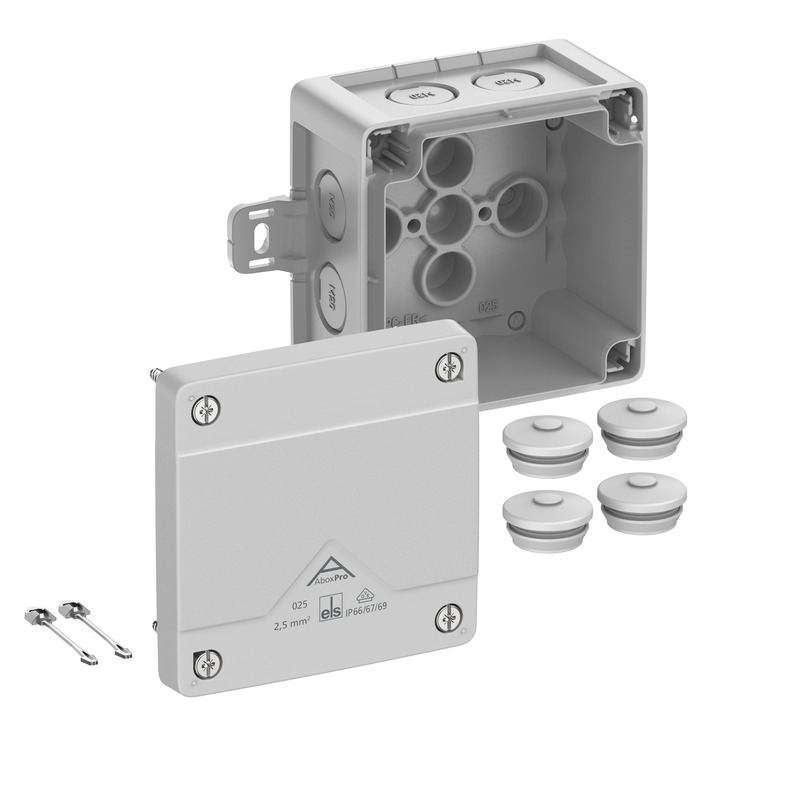

ny Kopplingsdosa - Abox Pro 025 AB-L

Kopplingsdosa Abox Pro 025 AB-L

  • Dimensioner : 92 x 92 x 60 mm
  • Produktnummer: 40240101

grå, Ui=1000 V AC, utan plintar



Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 2,5 mm², Certifierad enligt VDE...



Bevakningslista
Detalj

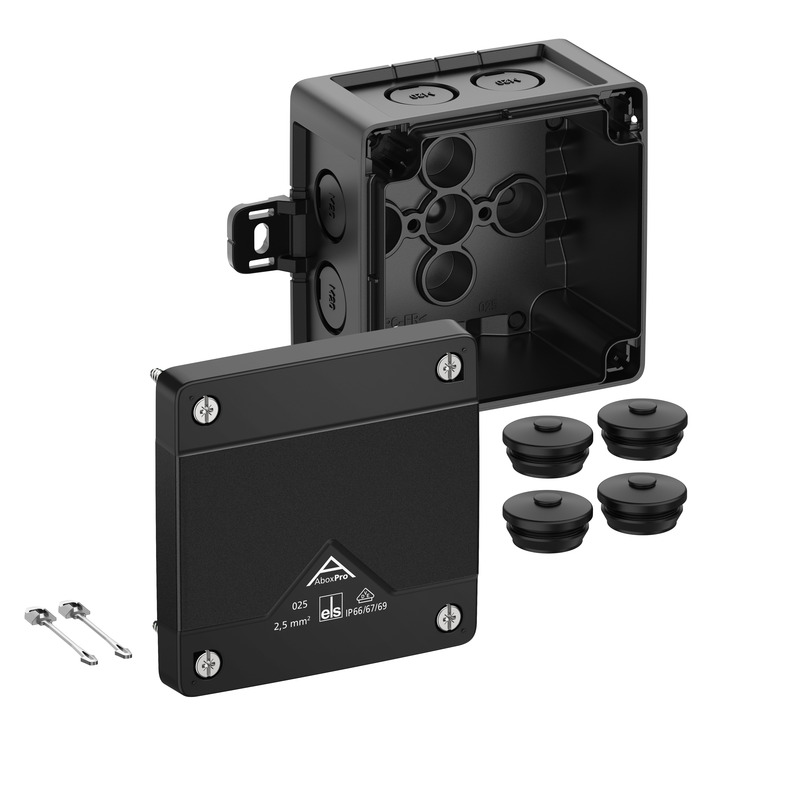

ny Kopplingsdosa - Abox Pro 025 AB-L/sw

Kopplingsdosa Abox Pro 025 AB-L/sw

  • Dimensioner : 92 x 92 x 60 mm
  • Produktnummer: 40200101

svart, Ui=1000 V AC, utan plintar



Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 2,5 mm², Certifierad enligt VDE...



Bevakningslista
Detalj
