Abox Pro 025-2,5²

Abox Pro 025-2,5²

Kopplingsdosa

Abox Pro 025-2,5²

Produktnummer: 40242001 | Dimensioner: 92 x 92 x 60 mm

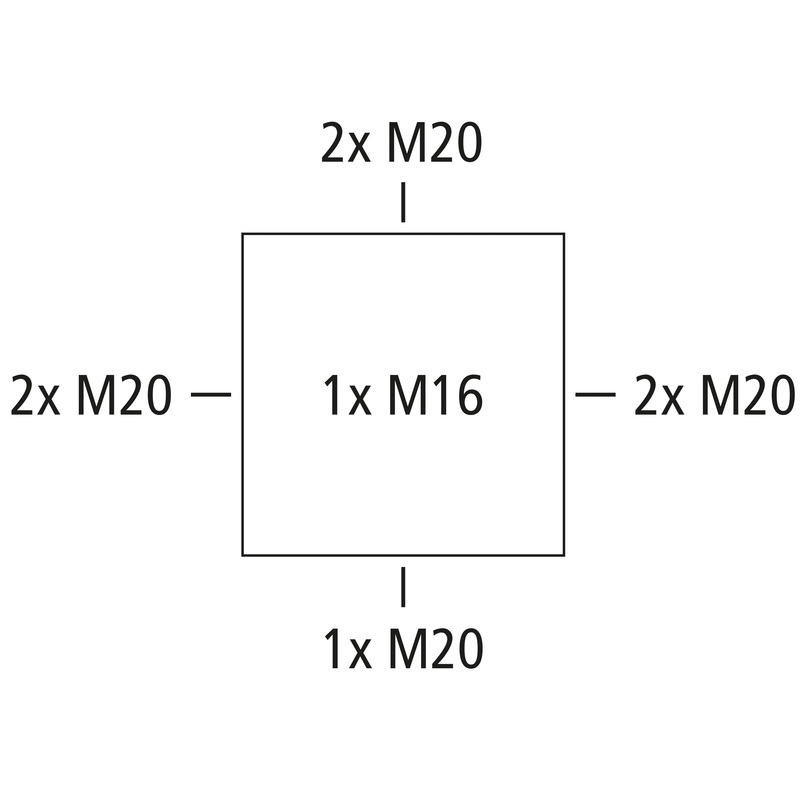

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 2,5 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M16/M20, (1 Baksida, 7 Sida), Inre fästpunkter, för installation i industri och oskyddade utomhusområden.

grå, U_i=450 V AC, I_n=24 Ampere, med 5 skruvlösa 5-ledarplintar Wago 2273-205, max. märkarea enligt DIN EN 60998: 2,5 mm², anslutningsbar ledararea per pol: 5 st. 0,5–2,5 mm² solid Cu och Al (Följ monteringsanvisningen!)

Inkl.:
4 dubbeltätningsmembran IP66 M20 tätningsområde 7–13 mm, lockhållareavailable from May 1, 2024

Elektriska egenskaper

Nominell isolationsspänning AC	450 V
Nominell isolationsspänning DC	450 V
min. tvärsnitt	0,5 mm²
max. tvärsnitt	2,5 mm²
Skyddsklass	II
Skyddstyp	IP66/IP67/IP69
Märkström	24 Ampere
Klämtyp	skruvlös
Antal poler	5

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	92 mm
Längd	92 mm
Höjd	60 mm
Innerlängd	78 mm
Inre bredd	78 mm
Innerhöjd	40 mm
Vikt	0.1767 kg

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Brännbarhetsklass enligt UL94	V0
Glödtrådstest enligt EN 60695-2-11	960 °C

Mekaniska egenskaper (AG)

Slagtålighet	IK09
förseglingsbar	ja
Omslagsskruvens vridmoment	1.5 Nm
Monteringstyp	Vägg-/takmontering
Fastsättning	Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C	95 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-35 °C
Omgivningstemperatur max.	60 °C
Omgivningstemperatur 24h	60 °C
Installationsområde	oskyddat område utomhus

Sales Information

EAN	4013902662319
Packing Unit Code	C62
ETIM Class	EC002600
Tulltariffnummer	85369095

Material

Material nederdel	Polykarbonat
Material överdel	Polykarbonat
Material tätning	Termoplastisk elastomer
Material omslagsskruv	Rostfritt stål V2A

Certifikat

Godkännanden	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Godkännanden	DLG (Amoniakresistent)
Godkännanden	DNV

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar FR/ES	pdf (5 MB)
Monteringsanvisningar DE/EN	pdf (5 MB)

Måttblad

Måttritning	pdf (3 MB)
Måttritning	dwg (3 MB)
Måttritning	dxf (16 MB)

Certifikat

VDE Certifikat DE/EN	pdf (496 KB)
CE Deklaration DE/EN/FR	pdf (139 KB)
UKCA Deklaration EN	pdf (166 KB)
DNV Certifikat EN	pdf (198 KB)
CE Deklaration DE/EN/PL	pdf (141 KB)
DLG Inträde DE	pdf (1 MB)
