Kopplingsdosa
Produktnummer: 40240001 | Dimensioner: 92 x 92 x 60 mm
E-nummer: 1438623

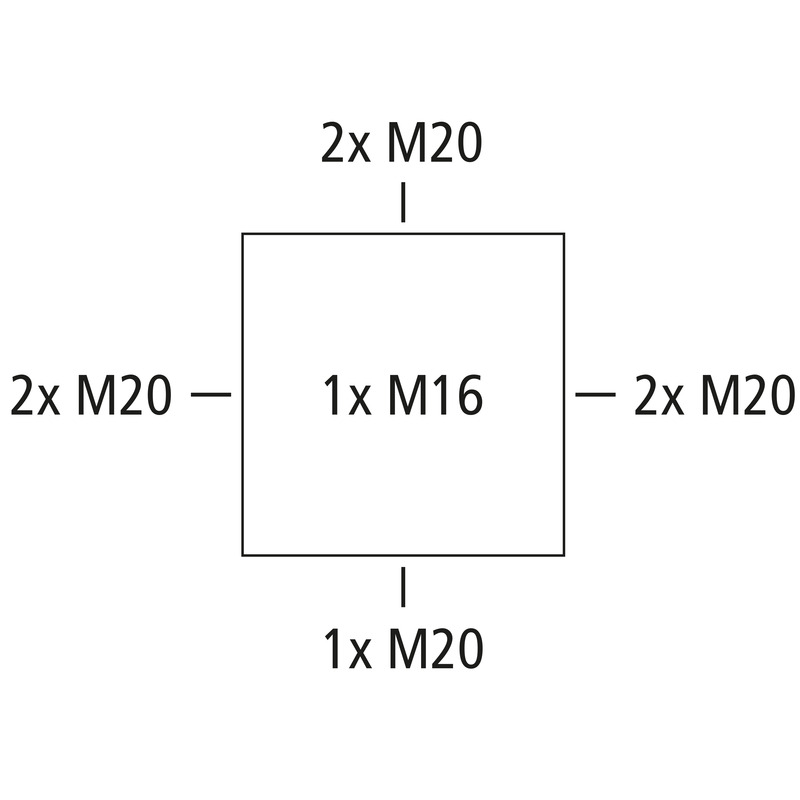

Kopplingsdosa, med skyddsklass IP66/IP67/IP69, Nominell ledningsarea 2,5 mm², Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Amoniakresistent), DNV, Demonterbara membran, M16/M20, (1 Baksida, 7 Sida), Inre fästpunkter, för installation i industri och oskyddade utomhusområden.
grå, Ui=1000 V AC, utan plintar
Inkl.:
4 dubbeltätningsmembran IP66 M20 tätningsområde 7–13 mm, lockhållareavailable from May 1, 2024
| Nominell isolationsspänning AC | 1000 V |
|---|---|
| Nominell isolationsspänning DC | 1000 V |
| max. tvärsnitt | 2,5 mm² |
| Skyddsklass | II |
| Skyddstyp | IP66/IP67/IP69 |
| Klämtyp | utan |
| Färg underdel | grå |
|---|---|
| Färg överdel | grå |
| Bredd | 92 mm |
|---|---|
| Längd | 92 mm |
| Höjd | 60 mm |
| Innerlängd | 78 mm |
| Inre bredd | 78 mm |
| Innerhöjd | 40 mm |
| Vikt | 0.17 kg |
| UV-beständig | ja |
|---|---|
| halogenfri | ja |
| Brännbarhetsklass enligt UL94 | V0 |
| Glödtrådstest enligt EN 60695-2-11 | 960 °C |
| Slagtålighet | IK09 |
|---|---|
| förseglingsbar | ja |
| Omslagsskruvens vridmoment | 1.5 Nm |
| Monteringstyp | Vägg-/takmontering |
| Fastsättning | Inre fästpunkter |
| max. relativ luftfuktighet 25 °C | 95 % |
|---|---|
| max. relativ luftfuktighet 40 °C | 50 % |
| Omgivningstemperatur min. | -35 °C |
| Omgivningstemperatur max. | 80 °C |
| Omgivningstemperatur 24h | 60 °C |
| Installationsområde | oskyddat område utomhus |
| EAN | 4013902662258 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Tulltariffnummer | 85389099 |
| Material nederdel | Polykarbonat |
|---|---|
| Material överdel | Polykarbonat |
| Material tätning | Termoplastisk elastomer |
| Material omslagsskruv | Rostfritt stål V2A |
| Godkännanden | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Godkännanden | DLG (Amoniakresistent) |
| Godkännanden | DNV |
