Den här produkten är föråldrad. löper ut till 28.02.2025
Abox 350-L Abox 350-L

Kopplingsdosa

Abox 350-L

Produktnummer: 83591001 | Dimensioner: 250 x 250 x 115 mm

Kopplingsdosa, med skyddsklass IP54/IP65, Nominell ledningsarea 35 mm², Ui=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Demonterbara membran, M25/M32/M40/M50, (2 Baksida, 12 Sida), Inre fästpunkter, För inomhusinstallation

grå, utan plintar

Inkl.:

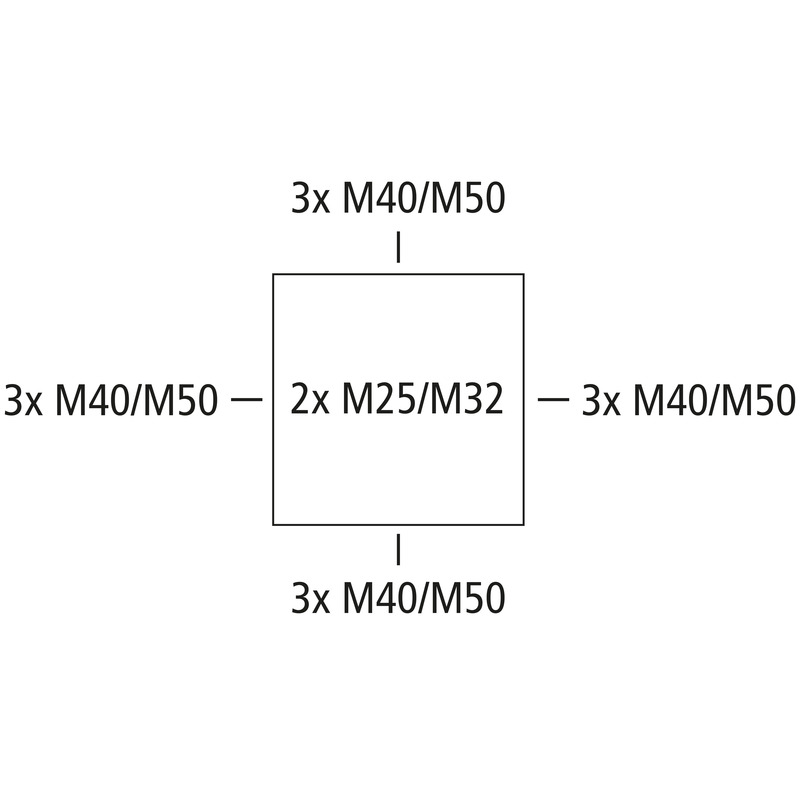

4 Anslutningsstuds IP54 M40 Tätningsdiameter 17 - 30 mm, 1 Tätningsplugg M40, 1 Plomberings set

Elektriska egenskaper

Nominell isolationsspänning AC 690 V
max. tvärsnitt 35 mm²
Skyddsklass II
Skyddstyp IP54/IP65
UL Type Rating i.u.

Färger

Färg underdel grå
Färg överdel grå

Mått

Bredd 250 mm
Längd 250 mm
Höjd 115 mm
Vikt 0.8634 kg

Materialegenskaper

UV-beständig nej
halogenfri ja
Brännbarhetsklass enligt UL94 HB
Glödtrådstest enligt EN 60695-2-11 650 °C

Mekaniska egenskaper (AG)

Monteringstyp Vägg-/takmontering
Slagtålighet IK07
förseglingsbar ja
Omslagsskruvens vridmoment 1 Nm
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -25 °C
Omgivningstemperatur max. 40 °C
Omgivningstemperatur 24h 35 °C
Installationsområde Inomhus

Sales Information

EAN 4013902110223
Packing Unit Code C62
ETIM Class EC002600
Tulltariffnummer 85389099

Material

Material nederdel Polystyrol
Material överdel Polystyrol
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN/FR/ES pdf (1 MB)

Måttblad

Måttritning pdf (533 KB)
Måttritning dxf (5 MB)
Måttritning dwg (946 KB)
Måttritning jpg (1 MB)

Certifikat

CE Deklaration DE/EN/PL pdf (313 KB)
UKCA Deklaration EN pdf (49 KB)
VDE Certifikat DE/EN pdf (679 KB)
CE Deklaration DE/EN/FR pdf (220 KB)
