Den här produkten är föråldrad. löper ut till 28.02.2025

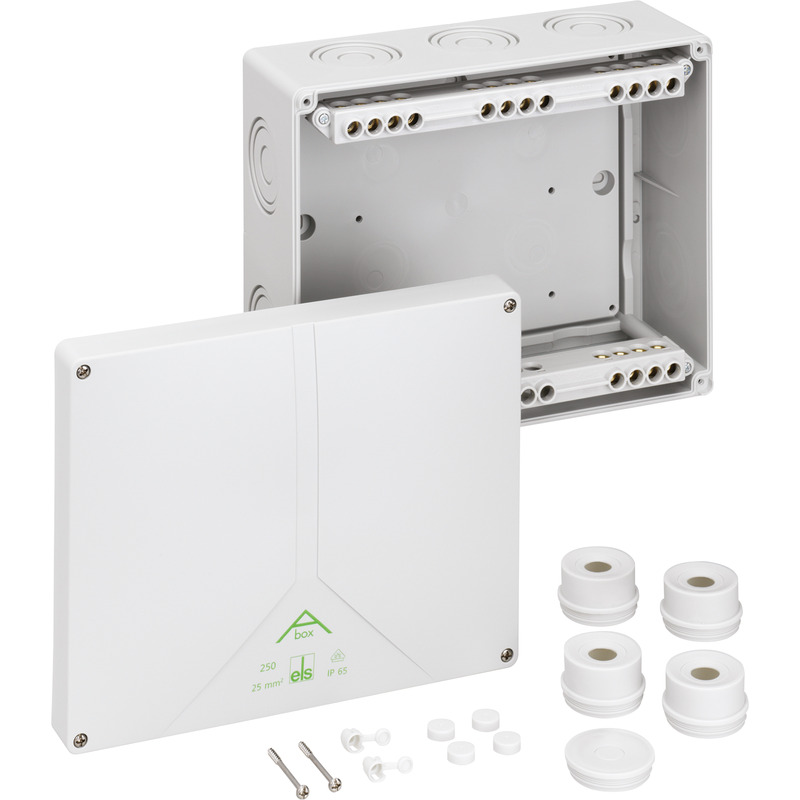

Abox 250-25² Abox 250-25²

Kopplingsdosa

Abox 250-25²

Produktnummer: 82541001 | Dimensioner: 250 x 200 x 115 mm

E-nummer: 1438129

Kopplingsdosa, med skyddsklass IP54/IP65, Nominell ledningsarea 25 mm², Ui=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Demonterbara membran, M20/M25/M32/M40/M50, (4 Baksida, 10 Sida), Inre fästpunkter, För inomhusinstallation

grå, med högmonterad plint, 5 polig - 25 mm² (4 x 10² / 4 x 16² / 4 x 25²)

Inkl.:
4 Anslutningsstuds IP54 M40 Tätningsdiameter 17 - 30 mm, 1 Tätningsplugg M40, 1 Plomberings set

Elektriska egenskaper

Nominell isolationsspänning AC 690 V
max. tvärsnitt 25 mm²
Skyddsklass II
Skyddstyp IP54/IP65
UL Type Rating i.u.

Färger

Färg underdel grå
Färg överdel grå

Mått

Bredd 250 mm
Längd 200 mm
Höjd 115 mm
Vikt 1.0268 kg

Materialegenskaper

UV-beständig nej
halogenfri ja
Brännbarhetsklass enligt UL94 HB
Glödtrådstest enligt EN 60695-2-11 650 °C

Mekaniska egenskaper (AG)

Monteringstyp Vägg-/takmontering
Slagtålighet IK07
förseglingsbar ja
Omslagsskruvens vridmoment 1 Nm
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -25 °C
Omgivningstemperatur max. 40 °C
Omgivningstemperatur 24h 35 °C
Installationsområde Inomhus

Sales Information

EAN 4013902948925
Packing Unit Code C62
ETIM Class EC002600
Tulltariffnummer 85369095

Material

Material nederdel Polystyrol
Material överdel Polystyrol
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Ladda ned datablad

Ladda ned datablad

Monteringsanvisning

Monteringsanvisningar DE/EN/FR/ES pdf (1 MB)

Måttblad

Måttritning pdf (449 KB)
Måttritning dxf (4 MB)
Måttritning dwg (859 KB)
Måttritning jpg (1 MB)

Certifikat

UKCA Deklaration EN pdf (49 KB)
CE Deklaration DE/EN/FR pdf (220 KB)
CE Deklaration DE/EN/PL pdf (313 KB)
VDE Certifikat DE/EN pdf (679 KB)
