Den här artikeln är arkiverad!
Till ersättningsprodukten

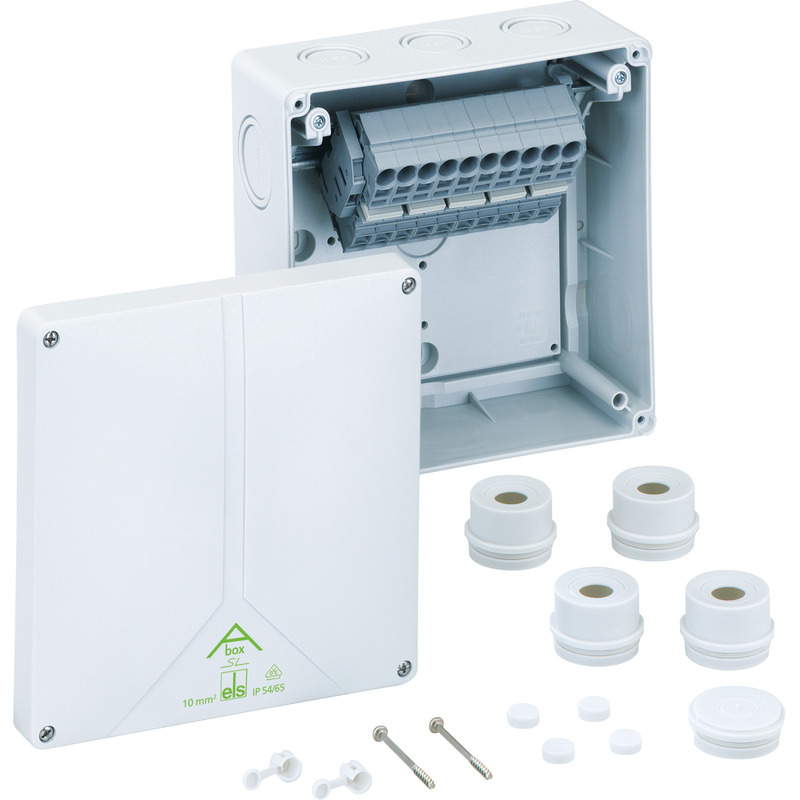

Abox SL-10² Abox SL-10²

Kopplingsdosa

Abox SL-10²

Produktnummer: 81681001 | Dimensioner: 180 x 180 x 91 mm

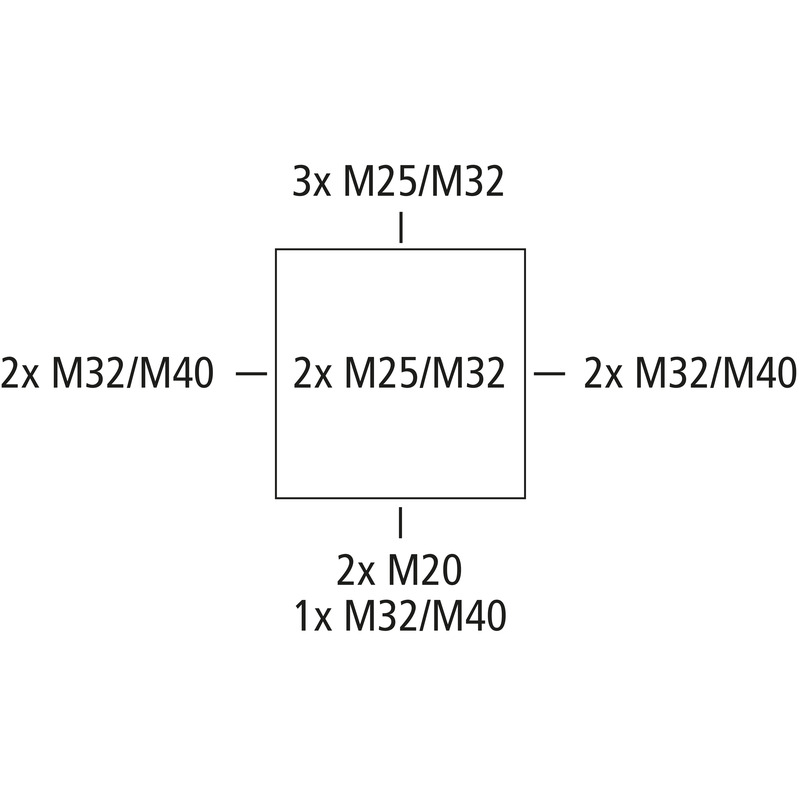

Kopplingsdosa, med skyddsklass IP54/IP65, Nominell ledningsarea 10 mm², Ui=690 V AC, Certifierad enligt VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Demonterbara membran, M20/M25/M32/M40, (2 Baksida, 10 Sida), Inre fästpunkter, med skruvlös plint för inomhusmontage

grå, with high-set, screwless terminal Wago 2010-1201, 5-pole, max. nominal cross-section according to DIN EN 60998: 10 mm², 57 A current load capacity, cross-sections able to be clamped per pin: 4 x 0.5 to 16 mm² rigid and flexible

Inkl.:
4 Anslutningsstuds IP54 M40 Tätningsdiameter 17 - 30 mm, 1 Tätningsplugg M40, 1 Plomberings set

Elektriska egenskaper

Nominell isolationsspänning AC 690 V
max. tvärsnitt 10 mm²
Skyddsklass II
Skyddstyp IP54/IP65
UL Type Rating i.u.

Färger

Färg underdel grå
Färg överdel grå

Mått

Bredd 180 mm
Längd 180 mm
Höjd 91 mm
Vikt 0.714 kg

Materialegenskaper

UV-beständig nej
halogenfri ja
Brännbarhetsklass enligt UL94 HB
Glödtrådstest enligt EN 60695-2-11 650 °C

Mekaniska egenskaper (AG)

Monteringstyp Vägg-/takmontering
Slagtålighet IK07
förseglingsbar ja
Omslagsskruvens vridmoment 1 Nm
Fastsättning Inre fästpunkter

Miljöförhållanden

max. relativ luftfuktighet 25 °C 95 %
max. relativ luftfuktighet 40 °C 50 %
Omgivningstemperatur min. -25 °C
Omgivningstemperatur max. 40 °C
Omgivningstemperatur 24h 35 °C
Installationsområde Inomhus

Sales Information

EAN 4013902931095
Packing Unit Code C62
ETIM Class EC002600
Tulltariffnummer 85369095

Material

Material nederdel Polystyrol
Material överdel Polystyrol
Material omslagsskruv Rostfritt stål V2A

Certifikat

Godkännanden VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Ladda ned datablad

Ladda ned datablad

Måttblad

Måttritning pdf (628 KB)
Måttritning dxf (7 MB)
Måttritning dwg (1 MB)
Måttritning jpg (1 MB)

Certifikat

VDE Certifikat DE/EN pdf (768 KB)
CE Deklaration DE/EN/FR pdf (63 KB)
UKCA Deklaration EN pdf (50 KB)

Tillbehör

Strypnippel - WST M20

Strypnippel WST M20

  • Dimensioner : 24 x 24 x 20 mm
  • Produktnummer: 20342001

Tätningsdiameter 8 - 13,5 mm, Gängans längd 12 mm



Strypnippel IP54



Bevakningslista
Detalj
Strypnippel - WST M25

Strypnippel WST M25

  • Dimensioner : 29,5 x 29,5 x 22 mm
  • Produktnummer: 20342501

Tätningsdiameter 9 - 16 mm, Gängans längd 12 mm



Strypnippel IP54



Bevakningslista
Detalj

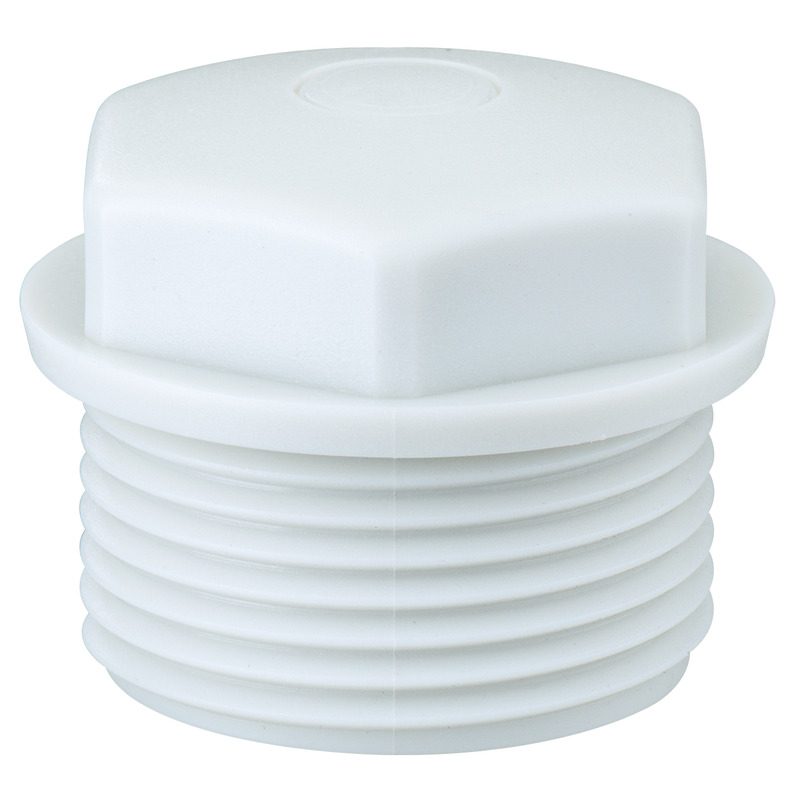

Strypnippel - WST M32

Strypnippel WST M32

  • Dimensioner : 37,5 x 37,5 x 25 mm
  • Produktnummer: 20343201

Tätningsdiameter 17 - 24 mm, Gängans längd 14 mm



Strypnippel IP54



Bevakningslista
Detalj
Strypnippel - WST M40

Strypnippel WST M40

  • Dimensioner : 45,8 x 45,8 x 28 mm
  • Produktnummer: 20344001

Tätningsdiameter 17 - 24 mm, Gängans längd 14 mm



Strypnippel IP54



Bevakningslista
Detalj
Strypnippel - WNI M20

Strypnippel WNI M20

  • Dimensioner : 24 x 24 x 20 mm
  • Produktnummer: 21342001

Tätningsdiameter 8 - 13,5 mm, Gängans längd 12 mm



Strypnippel IP54 öppen



Bevakningslista
Detalj
Strypnippel - WNI M25

Strypnippel WNI M25

  • Dimensioner : 29,5 x 29,5 x 22 mm
  • Produktnummer: 21342501

Tätningsdiameter 9 - 16 mm, Gängans längd 12 mm



Strypnippel IP54 öppen



Bevakningslista
Detalj
Strypnippel - WNI M32

Strypnippel WNI M32

  • Dimensioner : 37,5 x 37,5 x 25 mm
  • Produktnummer: 21343201

Tätningsdiameter 11 - 22 mm, Gängans längd 14 mm



Strypnippel IP54 öppen



Bevakningslista
Detalj
Kabelförskruvning - KVR M20-MGM

Kabelförskruvning KVR M20-MGM

  • Dimensioner : 26,5 x 26,5 x 36 mm
  • Produktnummer: 22742001

Tätningsdiameter 6 - 12 mm, Gängans längd 9 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Kabelförskruvning - KVR M20-GDB/MGM

Kabelförskruvning KVR M20-GDB/MGM

  • Dimensioner : 30 x 30 x 37 mm
  • Produktnummer: 22742101

Tätningsdiameter 7 - 14 mm, Gängans längd 9 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Kabelförskruvning - KVR M25-MGM

Kabelförskruvning KVR M25-MGM

  • Dimensioner : 31,5 x 31,5 x 44 mm
  • Produktnummer: 22742501

Tätningsdiameter 9 - 16 mm, Gängans längd 11 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Kabelförskruvning - KVR M32-MGM

Kabelförskruvning KVR M32-MGM

  • Dimensioner : 40 x 40 x 50 mm
  • Produktnummer: 22743201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Kabelförskruvning - KVR M40-MGM

Kabelförskruvning KVR M40-MGM

  • Dimensioner : 50 x 50 x 54 mm
  • Produktnummer: 22744001

Tätningsdiameter 16 - 28 mm, Gängans längd 11 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, med kontramutter, grå



Bevakningslista
Detalj
Anslutningsstuds - AST M20

Anslutningsstuds AST M20

  • Dimensioner : 24,5 x 24,5 x 22,5 mm
  • Produktnummer: 23042001

Tätningsdiameter 8 - 13,5 mm



Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Anslutningsstuds - AST M25

Anslutningsstuds AST M25

  • Dimensioner : 29,5 x 29,5 x 22,6 mm
  • Produktnummer: 23042501

Tätningsdiameter 9 - 18,5 mm



Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Anslutningsstuds - AST M32

Anslutningsstuds AST M32

  • Dimensioner : 35,5 x 35,5 x 25,1 mm
  • Produktnummer: 23043201

Tätningsdiameter 13 - 23 mm



Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Anslutningsstuds - AST M40

Anslutningsstuds AST M40

  • Dimensioner : 46,5 x 46,5 x 25,6 mm
  • Produktnummer: 23044001

Tätningsdiameter 17 - 30 mm



Anslutningsstuds IP55, med öppet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Tätningsplugg - VST M20

Tätningsplugg VST M20

  • Dimensioner : 24,5 x 24,5 x 13,5 mm
  • Produktnummer: 23142001

Tätningsdiameter 8 - 13,5 mm



Tätningsplugg, IP55, med slutet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Tätningsplugg - VST M25

Tätningsplugg VST M25

  • Dimensioner : 29,5 x 29,5 x 14,1 mm
  • Produktnummer: 23142501

Tätningsdiameter 9 - 16 mm



Tätningsplugg, IP55, med slutet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj

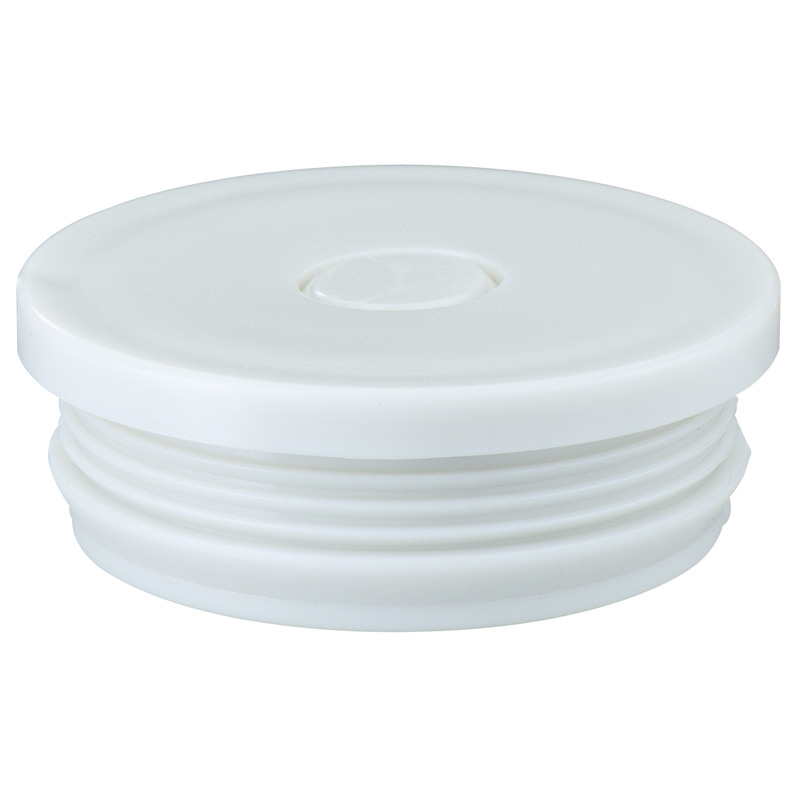

Tätningsplugg - VST M32

Tätningsplugg VST M32

  • Dimensioner : 36,5 x 36,5 x 14,1 mm
  • Produktnummer: 23143201

Tätningsdiameter 13 - 23 mm



Tätningsplugg, IP55, med slutet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Tätningsplugg - VST M40

Tätningsplugg VST M40

  • Dimensioner : 44,5 x 44,5 x 14,6 mm
  • Produktnummer: 23144001

Tätningsdiameter 17 - 30 mm



Tätningsplugg, IP55, med slutet tätningsmembran, termoplastisk elastomer (TPE), för väggtjocklekar...



Bevakningslista
Detalj
Kabelförskruvning - KVR M32

Kabelförskruvning KVR M32

  • Dimensioner : 40 x 40 x 50 mm
  • Produktnummer: 24743201

Tätningsdiameter 11 - 21 mm, Gängans längd 11 mm



Kabelförskruvning, IP68/IP69*, med dragavlastning, polyamid, M_ x 1,5 mm, utan kontramutter, grå



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M20/w

Dubbeltätningsmembran DMS M20/w

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26012001

Tätningsdiameter 7 - 13 mm



Dubbeltätningsmembran IP66 vit



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M25/w

Dubbeltätningsmembran DMS M25/w

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26012501

Tätningsdiameter 9 - 17 mm



Dubbeltätningsmembran IP66 vit



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M20

Dubbeltätningsmembran DMS M20

  • Dimensioner : 25,2 x 25,2 x 13,4 mm
  • Produktnummer: 26042001
  • E-nummer: 1438183

Tätningsdiameter 7 - 13 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M25

Dubbeltätningsmembran DMS M25

  • Dimensioner : 29,7 x 29,7 x 13,6 mm
  • Produktnummer: 26042501
  • E-nummer: 1438185

Tätningsdiameter 9 - 17 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M32

Dubbeltätningsmembran DMS M32

  • Dimensioner : 36,7 x 36,7 x 14,7 mm
  • Produktnummer: 26043201
  • E-nummer: 1438187

Tätningsdiameter 13 - 21 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Dubbeltätningsmembran - DMS M40

Dubbeltätningsmembran DMS M40

  • Dimensioner : 46,5 x 46,5 x 18,6 mm
  • Produktnummer: 26044001
  • E-nummer: 1438189

Tätningsdiameter 17 - 28 mm



Dubbeltätningsmembran IP66 av termoplastisk elastomer, grå, för väggtjocklek 1,5-4,5 mm



Bevakningslista
Detalj
Luftningsventiler - BST M20/sw

Luftningsventiler BST M20/sw

  • Dimensioner : 25,2 x 11,9 x 25,2 mm
  • Produktnummer: 26202001
  • E-nummer: 1438181

svart



Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...



Bevakningslista
Detalj
Luftningsventiler - BST M20

Luftningsventiler BST M20

  • Dimensioner : 25,22 x 11,9 x 25,2 mm
  • Produktnummer: 26242001
  • E-nummer: 1438179

grå



Ventilationsmemebran för att undvika att kondens bildas i kapslingen, flöde 100l/min. vid övertryck...



Bevakningslista
Detalj
